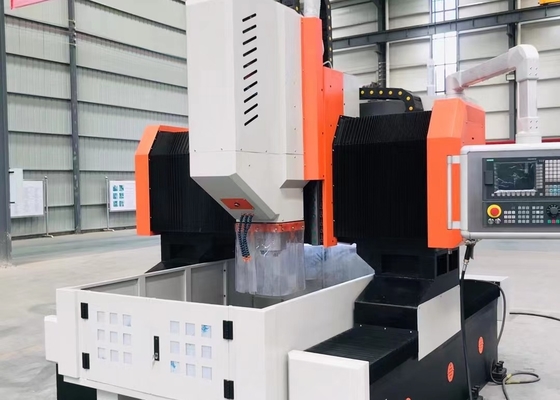

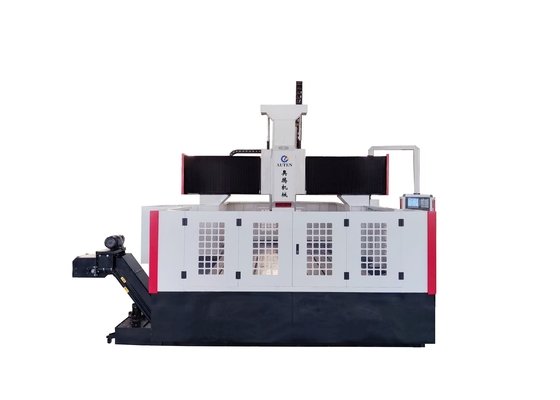

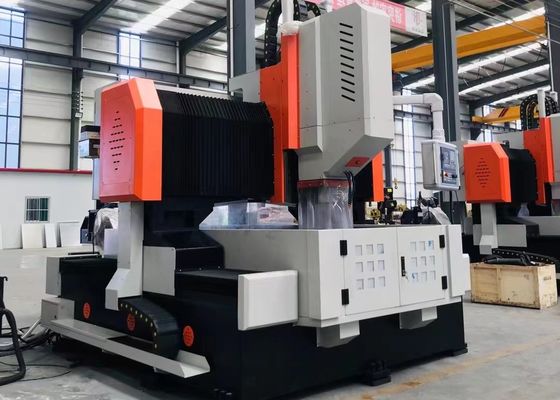

2000 X 2000 মিমি ওয়ার্কপিস সাইজের স্থিতিশীল টেকসই CNC প্লেট ড্রিলিং মেশিন 50 মিমি ব্যাস সহ উচ্চ নির্ভুলতা প্লেট / স্ট্রাকচারাল উপাদান মেশিনিংয়ের জন্য

অ্যাপ্লিকেশন:

সিএনসি গ্যাণ্ট্রি ড্রিলিং এবং মিলিং মেশিনটি প্রধানত প্লেট/গঠনমূলক উপাদানগুলির—যেমন ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং প্লেট—তাদের কার্যকরী প্রক্রিয়াকরণ পরিসরের মধ্যে ড্রিলিং, চ্যামফারিং, টেপিং এবং মিলিং অপারেশন করার জন্য ডিজাইন করা হয়েছে, তাদের পুরুত্ব নির্বিশেষে। এটি একক-উপাদান অংশ এবং যৌগিক উভয় উপাদানেই থ্রু হোল এবং ব্লাইন্ড হোল উভয়ই ড্রিল করতে সক্ষম। মেশিনিং প্রক্রিয়াটি ডিজিটালভাবে নিয়ন্ত্রিত, যা অত্যন্ত ব্যবহারকারী-বান্ধব অপারেশন নিশ্চিত করে এবং উচ্চ নির্ভুলতা, একাধিক পণ্যের প্রকারের সাথে অভিযোজনযোগ্যতা এবং ব্যাপক উত্পাদনের জন্য স্কেলেবিলিটির সাথে স্বয়ংক্রিয় উত্পাদন সমর্থন করে।

সরঞ্জামের গঠন:

সরঞ্জামটি প্রধানত একটি বেড ওয়ার্কটেবিল, মুভেবল গ্যাণ্ট্রি, মুভেবল স্লাইডিং স্যাডেল, ড্রিলিং এবং মিলিং পাওয়ার হেড, স্বয়ংক্রিয় লুব্রিকেশন সিস্টেম, সুরক্ষা ব্যবস্থা, সার্কুলেটিং কুলিং ডিভাইস, সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা এবং বৈদ্যুতিক সিস্টেম নিয়ে গঠিত। রোলিং গাইড জোড়া দ্বারা সমর্থিত এবং পরিচালিত, এবং নির্ভুলতা লিড স্ক্রু জোড়া দ্বারা চালিত, মেশিন টুলটি উচ্চ পজিশনিং নির্ভুলতা এবং পুনরাবৃত্তি পজিশনিং নির্ভুলতা প্রদান করে।

মেশিন বেড এবং ওয়ার্কবেঞ্চ:

মেশিন বেডটি ঢালাইয়ের মধ্য দিয়ে যায়, তারপরে অ্যানিলিং এবং নির্ভুল মেশিনিং করা হয়, যা স্থায়ী মাত্রিক স্থিতিশীলতার সাথে ব্যতিক্রমী গতিশীল এবং স্থিতিশীল দৃঢ়তা নিশ্চিত করে।বেড বেসের উভয় পাশে দুটি উচ্চ-নির্ভুলতা লিনিয়ার গাইড মাউন্ট করা হয়েছে, যা গাইড স্লাইডার জুড়ে অভিন্ন বল বিতরণ করতে সক্ষম করে এবং মেশিনের দৃঢ়তা, প্রসার্য শক্তি এবং সংকোচনের প্রতিরোধ ক্ষমতা উল্লেখযোগ্যভাবে বৃদ্ধি করে।ড্রাইভ সিস্টেমটি ডুয়াল-সাইডেড ড্রাইভের জন্য নির্ভুল বল স্ক্রু অ্যাসেম্বলির সাথে যুক্ত এসি সার্ভো মোটর ব্যবহার করে, যা ওয়াই-অক্ষের বরাবর গ্যাণ্ট্রির চলাচলকে সহজ করে।অধিকন্তু, ওয়ার্কবেঞ্চটি সুরক্ষিত ওয়ার্কপিস ফিক্সেশনের জন্য একটি হাইড্রোলিক সিলিন্ডার ক্ল্যাম্পিং সিস্টেমের সাথে একত্রিত করা হয়েছে।

মোবাইল গ্যাণ্ট্রি:

মোবাইল গ্যাণ্ট্রিটি ধূসর লোহা (HT250) ঢালাই থেকে তৈরি করা হয়েছে, যার সামনের দিকে দুটি অতি-উচ্চ লোড-বহনকারী রোলিং লিনিয়ার গাইড মাউন্ট করা হয়েছে।একটি নির্ভুল বল স্ক্রু সেট, একটি সার্ভো মোটরের সাথে মিলিত হয়ে, পাওয়ার হেড স্লাইড প্লেটটিকে এক্স-অক্ষের বরাবর অতিক্রম করতে সক্ষম করে এবং ড্রিলিং পাওয়ার হেড এই স্লাইড প্লেটের সাথে সংযুক্ত থাকে।গ্যাণ্ট্রির চলাচল একটি সার্ভো মোটর দ্বারা সহজতর হয়, যা মসৃণ এবং সুনির্দিষ্ট গতি অর্জনের জন্য একটি নির্ভুল কাপলিংয়ের মাধ্যমে বল স্ক্রু-এর বাদামের ঘূর্ণন চালায়।

স্পেসিফিকেশন:
