5-30 মিমি ড্রিলিং ব্যাসার্ধ পরিসীমা 3 ডি সিএনসি এইচ বিম ড্রিলিং ট্যাপিং এবং সেভিং মেশিন লাইন BT40 ড্রিলিং স্পিন্ডল

5-30 মিমি ড্রিলিং ব্যাস রেঞ্জ 3D CNC H বিম ড্রিলিং, ট্যাপ করা এবং করাত মেশিন লাইন BT40 ড্রিলিং স্পিন্ডেল

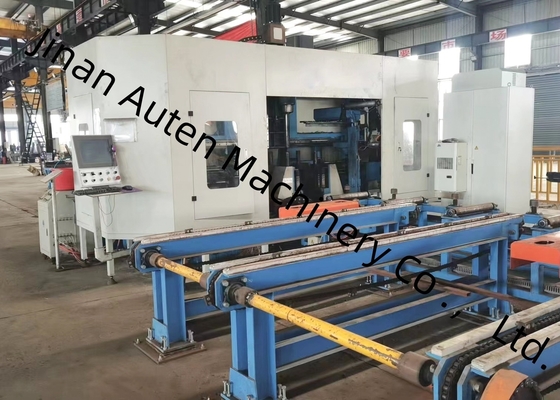

উৎপাদন লাইনের উদ্দেশ্য:

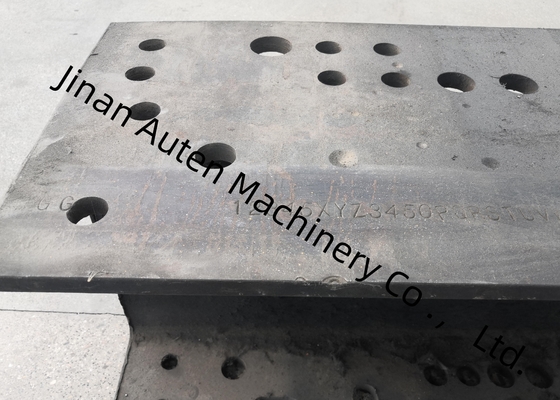

এই উৎপাদন লাইনটি প্রধানত H-আকৃতির ইস্পাত এবং চ্যানেল ইস্পাতের মতো ইস্পাত সামগ্রীর ড্রিলিং, চিহ্নিতকরণ, করাত এবং কাটার জন্য ডিজাইন করা হয়েছে।

ড্রিলিং প্রধান মেশিনটি ইস্পাতের তিনটি পৃষ্ঠে ড্রিলিং অপারেশন করার জন্য 3টি BT40 উচ্চ-গতির স্পিন্ডেল ব্যবহার করে, প্রতিটি পৃষ্ঠের জন্য একটি স্পিন্ডেল বরাদ্দ করা হয়। সংশ্লিষ্ট সারি-টাইপ টুল ম্যাগাজিন 4টি পর্যন্ত টুলের স্পেসিফিকেশন মিটমাট করতে পারে। এটি CAD অঙ্কনগুলিকে প্রক্রিয়াকরণ প্রোগ্রামে রূপান্তর করতে এবং মাল্টি-থ্রেড সিঙ্ক্রোনাস অপারেশন সক্ষম করতে সক্ষম, যা ড্রিলিং, ওয়ার্কপিস মুভমেন্ট, টুল পরিবর্তন এবং স্পিন্ডেল পজিশনিংয়ের মতো কাজগুলির যুক্তিসঙ্গত ব্যবস্থা করার অনুমতি দেয়। এটি এই কাজগুলির মধ্যে দুটি বা তিনটি একযোগে সম্পন্ন করা সম্ভব করে তোলে, যা উল্লেখযোগ্যভাবে উৎপাদন দক্ষতা বৃদ্ধি করে।

করাত প্রধান মেশিনটি ইস্পাতকে একটি নির্দিষ্ট দৈর্ঘ্যে কাটতে একটি ব্যান্ড করাত ব্যবহার করে।

এই উৎপাদন লাইনটি একটি সংরক্ষিত যোগাযোগ ইন্টারফেস দিয়ে সজ্জিত, যা গ্রাহকদের ভবিষ্যতের জন্য উৎপাদন লাইনের সিস্টেম ব্যবস্থাপনার সুবিধা দেয়।

1. ত্রিমাত্রিক ড্রিলিং ফিডিং ট্রলি

এটি গিয়ার, সার্ভো মোটর এবং ম্যানিপুলেটর দ্বারা গঠিত। ম্যানিপুলেটরের ভালো দৃঢ়তা এবং স্থিতিশীলতা রয়েছে, প্রোফাইলের স্পেসিফিকেশন অনুযায়ী স্বয়ংক্রিয়ভাবে উপরে উঠতে এবং নিচে নামতে পারে এবং স্বয়ংক্রিয়ভাবে ওয়ার্কপিসকে ক্ল্যাম্প করতে পারে। ম্যানিপুলেটর ওয়ার্কপিস ক্ল্যাম্প করার পরে, এটি সার্ভো মোটর দ্বারা চালিত হয়। গিয়ার র্যাকের ট্রান্সমিশনের অধীনে, ওয়ার্কপিসটিকে X দিকে খাওয়ানো হয় যাতে ড্রিলিংয়ের অনুদৈর্ঘ্য প্রক্রিয়াকরণের নির্ভুলতা নিশ্চিত করা যায়।

2. ত্রিমাত্রিক ড্রিলিং হোস্ট

ড্রিলিং হোস্ট প্রধানত একটি বেস, একটি বেড, একটি মোবাইল স্লাইড, একটি স্পিন্ডেল বক্স, একটি উপরের প্রেসিং ডিভাইস, একটি সাইড ক্ল্যাম্পিং ডিভাইস এবং একটি সারি টুল ম্যাগাজিন নিয়ে গঠিত।

বেডের ভালো দৃঢ়তা এবং স্থিতিশীলতা রয়েছে, যা উচ্চ-গতির প্রক্রিয়াকরণের ফলে সৃষ্ট লোড এবং কম্পন সহ্য করতে পারে এবং মেশিন টুলের নির্ভুলতা নিশ্চিত করে।

ড্রিলিং হোস্টের উপর 3টি স্পিন্ডেল বক্স ইনস্টল করা আছে, যথা ফিক্সড সাইড, মোবাইল সাইড এবং উপরের ইউনিট স্পিন্ডেল বক্স, যা যথাক্রমে অনুভূমিক এবং উল্লম্ব ড্রিলিংয়ের জন্য ব্যবহৃত হয়। প্রতিটি স্পিন্ডেল বক্স স্বাধীনভাবে কাজ করতে পারে বা একই সময়ে ড্রিলিং অপারেশন সম্পন্ন করতে পারে, যা উৎপাদন দক্ষতা অনেক বাড়িয়ে দেয়। প্রতিটি স্পিন্ডেল বক্সে BT40 উচ্চ-গতির যান্ত্রিক স্পিন্ডেলের একটি সেট রয়েছে এবং সংশ্লিষ্ট সারি-টাইপ টুল ম্যাগাজিন 4টি পর্যন্ত ব্যাসের ড্রিল বিট ইনস্টল করতে পারে (যখন স্পিন্ডেলের উপর কোনো টুল না থাকে), এবং ওয়ার্কপিস একবারে ক্ল্যাম্প করা হলে স্বয়ংক্রিয়ভাবে 4টি ভিন্ন ছিদ্রের ব্যাস প্রক্রিয়া করতে পারে।

স্পিন্ডেল ফিড একটি সার্ভো মোটর দ্বারা চালিত হয় এবং প্রোগ্রাম নিয়ন্ত্রণের মাধ্যমে দ্রুত ফরোয়ার্ড, ওয়ার্কিং ফরোয়ার্ড এবং দ্রুত বিপরীত অর্জন করা যেতে পারে; স্পিন্ডেল মোটর একটি স্পিন্ডেল সার্ভো মোটর দ্বারা চালিত হয় এবং গতি একটি বিস্তৃত গতি নিয়ন্ত্রণ পরিসীমা সহ স্টেপলেসভাবে সামঞ্জস্য করা হয়।

তিনটি স্পিন্ডেল বক্স ইউনিট বেড সাইডে ঝুলানো হয় এবং প্রতিটি স্পিন্ডেল বক্স ইউনিট দুটি সেট সার্ভো মোটর দ্বারা চালিত হয় স্পিন্ডেল বক্সের অনুভূমিক এবং উল্লম্ব গতি অর্জনের জন্য, যা একটি বল স্ক্রু দ্বারা চালিত হয় এবং একটি নির্ভুল লিনিয়ার রোলিং গাইডের মাধ্যমে পরিচালিত হয়। এই সরঞ্জামটি ড্রিলিং প্রক্রিয়া চলাকালীন দুটি দিকে ওয়ার্কপিসকে চাপ দেয়। ওয়ার্কপিসের উপরে একটি সিলিন্ডার-চালিত প্রেসিং প্রক্রিয়া রয়েছে যা ওয়ার্কপিসটিকে অনুভূমিক সমর্থন রোলারের বিপরীতে চাপ দেয় এবং পাশ থেকে ওয়ার্কপিসকে চাপ দেওয়ার জন্য পাশে একটি সিলিন্ডার-চালিত প্রেসিং প্রক্রিয়া রয়েছে।

3. 3D ড্রিলিং ডিসচার্জ চ্যানেল

এটি একটি হ্রাসকারী, একটি চ্যানেল সমর্থন, একটি সমর্থন রোলার, একটি সাইড পজিশনিং রোলার, একটি চেইন ইত্যাদি নিয়ে গঠিত।
করাত ডিসচার্জ চ্যানেল করাত করার পরে ওয়ার্কপিস বহন করতে ব্যবহৃত হয়। হ্রাসকারী সমর্থন রোলারকে X দিক বরাবর ওয়ার্কপিসটিকে সরাতে চালিত করে।

প্রধানবৈশিষ্ট্য:পরামিতি
