3 সেট টুল ম্যাগাজিন 3D CNC H বীম ড্রিলিং, টেপিং এবং কাটিং মেশিন Φ10 হাইড্রোলিক চিহ্নিতকরণ ইউনিট অক্ষরের আকার

3 সেট টুল ম্যাগাজিন 3 ডি সিএনসি এইচ বিম ড্রিলিং ট্যাপিং এবং কাটিং মেশিন Φ10 হাইড্রোলিক মার্কিং ইউনিট অক্ষর আকার

উৎপাদন লাইনের উদ্দেশ্যঃ

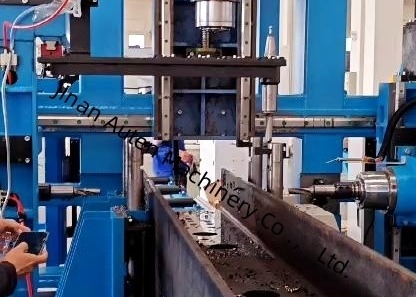

এই উত্পাদন লাইনটি মূলত এইচ-আকৃতির ইস্পাত এবং চ্যানেল ইস্পাত সহ ইস্পাত উপকরণগুলির জন্য ড্রিলিং, চিহ্নিতকরণ, কাটা এবং কাটিয়া প্রক্রিয়াগুলিতে নিবেদিত।

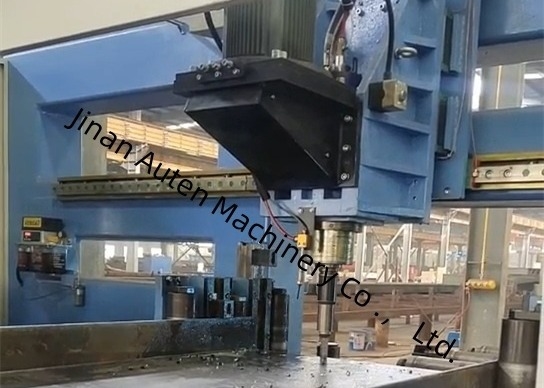

মূল ড্রিলিং মেশিনে স্টিলের তিনটি পৃষ্ঠের উপর ড্রিলিং অপারেশন চালানোর জন্য 3 টি BT40 উচ্চ গতির স্পিন্ডল ব্যবহার করা হয়, প্রতিটি পৃষ্ঠের জন্য একটি স্পিন্ডল নির্ধারিত হয়।সংশ্লিষ্ট সারি টাইপ টুল ম্যাগাজিন 4 টুল স্পেসিফিকেশন পর্যন্ত সঞ্চয় করতে পারেএটি CAD অঙ্কনগুলিকে প্রক্রিয়াকরণ প্রোগ্রামে রূপান্তর করার ক্ষমতা এবং মাল্টি-থ্রেড সিঙ্ক্রোন অপারেশন সমর্থন করে, যেমন ড্রিলিংয়ের মতো কাজগুলিকে যুক্তিসঙ্গতভাবে সংগঠিত করতে সক্ষম করে।ওয়ার্কপিসের গতিএটি দুটি বা তিনটি কাজ একযোগে সম্পন্ন করার অনুমতি দেয়, যার ফলে উৎপাদন দক্ষতা উল্লেখযোগ্যভাবে বৃদ্ধি পায়।

প্রধান সিজিং মেশিনটি স্টিলের উপর স্থির দৈর্ঘ্যের কাটা সম্পাদন করতে একটি ব্যান্ড সিজ ব্যবহার করে।

এই উত্পাদন লাইনটি একটি সংরক্ষিত যোগাযোগ ইন্টারফেস দিয়ে সজ্জিত, যা গ্রাহকদের ভবিষ্যতে উত্পাদন লাইনের সিস্টেমাইজড পরিচালনাকে সহজতর করে।

1. টাইপিং ডিভাইস
ওয়ার্কপিস চিহ্নিত করুন

2. শীতল সিস্টেম
স্পিন্ডল অভ্যন্তরীণ শীতল পদ্ধতি ড্রিল বিট শীতল করতে ব্যবহৃত হয়, এবং একটি বহিরাগত শীতল ডিভাইস এছাড়াও সজ্জিত করা হয়।

3হাইড্রোলিক সিস্টেম
এটি ওয়ার্কপিস প্রেসিং এবং টাইপিং ডিভাইসের জন্য শক্তি সরবরাহ করতে ব্যবহৃত হয়।

4. বায়ুসংক্রান্ত সিস্টেম
এটি পার্শ্বীয় ধাক্কা ডিভাইস, স্পিন্ডল ফুঁ ইত্যাদির জন্য শক্তি সরবরাহ করতে ব্যবহৃত হয়।

5. লুব্রিকেশন সিস্টেম

এটি কেন্দ্রীভূত তৈলাক্তকরণ এবং ম্যানুয়াল তৈলাক্তকরণের সমন্বয় গ্রহণ করে। একটি কেন্দ্রীভূত তৈলাক্তকরণ ডিভাইস নির্দিষ্ট রৈখিক গাইড এবং সীসা স্ক্রু একটি নির্দিষ্ট সময় এবং পরিমাণে তৈলাক্ত করতে ব্যবহৃত হয়,এবং ম্যানুয়াল তৈলাক্তকরণ অন্যান্য তৈলাক্তকরণ পয়েন্ট জন্য ব্যবহৃত হয়.

6ইলেকট্রিক সিস্টেম

উৎপাদন লাইনের কন্ট্রোল সিস্টেম একটি হোস্ট কম্পিউটার, পিএলসি ইত্যাদির সমন্বয়ে গঠিত।
প্রোগ্রামিং পদ্ধতিঃ প্রসেসিং প্রোগ্রাম তৈরি করতে ইউএসবি ইন্টারফেস বা কীবোর্ডের মাধ্যমে সিএডি অঙ্কন বা প্রসেসিং প্যারামিটার ইনপুট করুন। প্রসেসিং প্রোগ্রাম সংরক্ষণ করা যেতে পারে,প্রদর্শিত এবং অংশ নম্বর অনুযায়ী যে কোন সময় জানানোউত্পাদন লাইন পৃথকভাবে প্রতিটি প্রক্রিয়াকরণ পরামিতি এবং পুরো প্রক্রিয়া স্বয়ংক্রিয় নিয়ন্ত্রণ উভয় ম্যানুয়াল সমন্বয় এবং নিয়ন্ত্রণ উপলব্ধি করতে পারেন।

প্রধানএসবিশেষ উল্লেখ:
