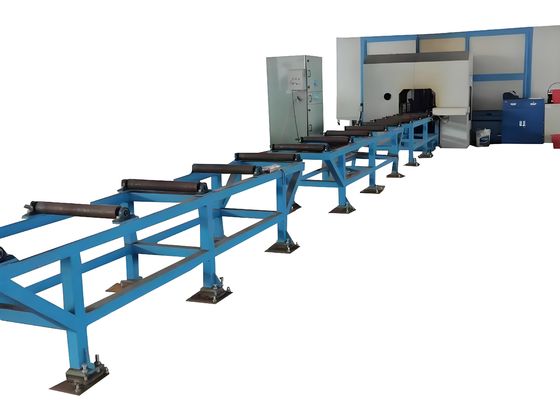

২ কিলোওয়াট সার্ভো মোটর ড্রিলিং ইনফিড CNC H-বিম ড্রিলিং শিয়ারিং এবং ট্যাপ করার মেশিন লাইন 500×500মিমি সাইজ
মেশিন টুলের ব্যবহার:
এই মেশিন টুলটি প্রধানত H-আকৃতির ইস্পাত এবং চ্যানেল স্টিলের মতো ইস্পাত সামগ্রীর ড্রিলিং, ট্যাপ করা এবং চিহ্নিত করার প্রক্রিয়ার জন্য উৎসর্গীকৃত। এটি ইস্পাতের তিনটি পৃষ্ঠে ড্রিলিং করার জন্য তিনটি BT40 উচ্চ-গতির স্পিন্ডেল ব্যবহার করে, যার মধ্যে প্রতিটি পৃষ্ঠের জন্য একটি করে স্পিন্ডেল রয়েছে। সংশ্লিষ্ট সারি-টাইপ টুল ম্যাগাজিন 4টি পর্যন্ত ড্রিল বিটের স্পেসিফিকেশন রাখতে সক্ষম।
এটি উচ্চ প্রক্রিয়াকরণ দক্ষতা, উচ্চ নির্ভুলতা, সুবিধাজনক অপারেশন এবং ব্যাপক প্রয়োগযোগ্যতার দ্বারা চিহ্নিত করা হয়। এটি নির্মাণ, গ্যারেজ, টাওয়ার এবং গ্রিডের মতো ইস্পাত কাঠামো শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
1. ড্রিলিং মেশিন
ড্রিলিং মেশিনটি মূলত একটি বেস, একটি বেড, একটি মুভেবেল স্লাইড, একটি স্পিন্ডেল বক্স, একটি উপরের প্রেসিং ডিভাইস, একটি সাইড ক্ল্যাম্পিং ডিভাইস এবং একটি সারি টুল ম্যাগাজিন নিয়ে গঠিত।

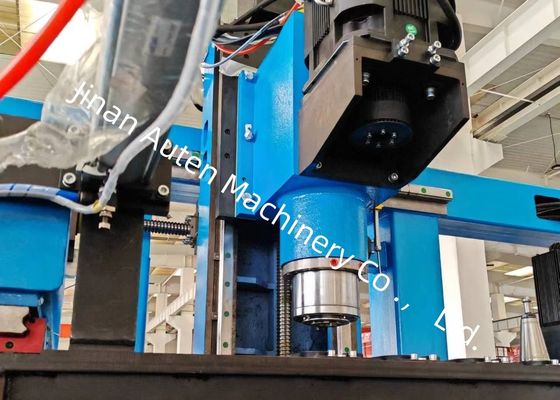

মেশিন টুলটিতে তিনটি স্পিন্ডেল বক্স রয়েছে: ফিক্সড সাইড স্পিন্ডেল বক্স, মুভেবেল সাইড স্পিন্ডেল বক্স এবং উপরের ইউনিট স্পিন্ডেল বক্স, যা অনুভূমিক এবং উল্লম্ব দিকে ড্রিলিং অপারেশনের জন্য ব্যবহার করা হয়। প্রতিটি স্পিন্ডেল বক্স স্বাধীনভাবে কাজ করতে পারে এবং একই সাথে ড্রিলিং করতে পারে, যা উল্লেখযোগ্যভাবে উৎপাদন দক্ষতা বৃদ্ধি করে। প্রতিটি স্পিন্ডেল বক্সে BT40 উচ্চ-গতির যান্ত্রিক স্পিন্ডেলের একটি সেট রয়েছে এবং সংশ্লিষ্ট সারি টুল ম্যাগাজিন বিভিন্ন ব্যাসের সর্বাধিক 4টি ড্রিল বিট রাখতে পারে (যখন স্পিন্ডেলের উপর কোনো টুল মাউন্ট করা হয় না)। এটি একটি একক ওয়ার্কপিস ক্ল্যাম্পিংয়ে 4টি ভিন্ন ছিদ্রের ব্যাসের স্বয়ংক্রিয় প্রক্রিয়াকরণ সক্ষম করে। স্পিন্ডেল ফিড একটি সার্ভো মোটর দ্বারা চালিত হয়, যা প্রোগ্রাম নিয়ন্ত্রণের মাধ্যমে দ্রুত ফরোয়ার্ড, ওয়ার্কিং ফিড এবং দ্রুত ব্যাকওয়ার্ড মুভমেন্টের অনুমতি দেয়; স্পিন্ডেল মোটর একটি স্পিন্ডেল সার্ভো মোটর দ্বারা চালিত হয়, যা একটি বিস্তৃত গতি নিয়ন্ত্রণের পরিসীমা সহ স্টেপলেস স্পিড অ্যাডজাস্টমেন্টের বৈশিষ্ট্যযুক্ত।
তিনটি স্পিন্ডেল বক্স ইউনিট বেডের পাশে মাউন্ট করা হয়। প্রতিটি স্পিন্ডেল বক্স ইউনিট অনুভূমিক এবং উল্লম্ব আন্দোলন উপলব্ধি করতে দুটি সেট সার্ভো মোটর দ্বারা চালিত হয়, বল স্ক্রুগুলির মাধ্যমে ট্রান্সমিশন এবং নির্ভুলতা লিনিয়ার রোলিং গাইডের মাধ্যমে নির্দেশনা সহ। ড্রিলিং প্রক্রিয়া চলাকালীন, এই সরঞ্জামটি দুটি দিকে ওয়ার্কপিস টিপে: একটি হাইড্রোলিক সিলিন্ডার ওয়ার্কপিসের উপরে একটি প্রেসিং প্রক্রিয়াকে অনুভূমিক সাপোর্ট রোলারের বিপরীতে চাপ দেয়, যেখানে অন্য একটি হাইড্রোলিক সিলিন্ডার একটি সাইড প্রেসিং প্রক্রিয়াকে পাশ থেকে ওয়ার্কপিস ক্ল্যাম্প করে।
2. ফিডিং চ্যানেল
ফিডিং চ্যানেলটি একটি চ্যানেল ব্র্যাকেট, সাপোর্ট রোলার, সাইড পজিশনিং রোলার, সাইড পুশিং মেকানিজম, র্যাক এবং অন্যান্য উপাদান নিয়ে গঠিত। এটি প্রক্রিয়াকরণের জন্য ওয়ার্কপিস বহন করার জন্য ডিজাইন করা হয়েছে। ওয়ার্কপিসের সামনের প্রান্ত সনাক্ত করতে এবং X-দিকনির্দেশ প্রক্রিয়াকরণ রেফারেন্স নির্ধারণ করতে চ্যানেলের সামনের প্রান্তে একটি ফটোইলেকট্রিক সুইচ স্থাপন করা হয়। সাইড পজিশনিং রোলারগুলি Y দিকে ওয়ার্কপিসের রুক্ষ পজিশনিং করে, যেখানে সাইড পুশিং মেকানিজমগুলি সাইড পজিশনিং রোলারের বিপরীতে ওয়ার্কপিস চাপ দেয়।
স্পেসিফিকেশন:
| H বিম প্যারামিটার |
সর্বোচ্চ আকার প্রস্থ x উচ্চতা |
500×500মিমি |
| ন্যূনতম আকার প্রস্থ x উচ্চতা |
100×100মিমি |
| বিমের দৈর্ঘ্য |
2000～13000মিমি |
| |
চ্যানেল স্টিল |
10#～40# |
| প্রধান স্পিন্ডেল |
পরিমাণ |
3 |
| মডেল |
BT40 |
| মোটর পাওয়ার |
11 কিলোওয়াট |
| স্পিন্ডেলের গতি |
100～3000 r/min |
| ছিদ্রের ব্যাস |
φ5～φ30 মিমি |
| CNC অক্ষ |
X অক্ষের সার্ভো মোটরের শক্তি |
প্রায় 4.5 কিলোওয়াট |
| অনুভূমিক ড্রিলিং পজিশনিং অক্ষের সার্ভো মোটরের শক্তি |
প্রায় 1.5 কিলোওয়াট |
| উল্লম্ব ড্রিলিং পজিশনিং অক্ষের সার্ভো মোটরের শক্তি |
প্রায় 3 কিলোওয়াট |
| ড্রিলিং ইনফিডিং-এর সার্ভো মোটর |
প্রায় 2 কিলোওয়াট |
| টুল ম্যাগাজিন |
পরিমাণ |
3 |
| প্রকার |
সারি শৈলী |
| টুল ম্যাগাজিনের ক্ষমতা |
4 x 3 |
| প্রক্রিয়াকরণ নির্ভুলতা |
ছিদ্রের দূরত্বের বিচ্যুতি |
1 মিটারের মধ্যে দুটি ছিদ্র |
±0.5 |
| ছিদ্রের দূরত্বের প্রতি অতিরিক্ত 1 মিটারের জন্য অনুমোদিত বিচ্যুতির মান ±0.2 মিমি বৃদ্ধি পায় এবং সর্বাধিক ±2 মিমি অতিক্রম করে না |
| শেষ প্রান্তের বিচ্যুতির |
±1.0 মিমি |
