2000～13000mm বিম দৈর্ঘ্য উচ্চ গতির CNC H বিম ড্রিলিং মেশিন 10#～40# চ্যানেল স্টিল
মেশিন টুলের ব্যবহার:
এই মেশিন টুলটি প্রধানত H-আকৃতির ইস্পাত, চ্যানেল ইস্পাত এবং অন্যান্য ধরণের ইস্পাতের উপর ড্রিলিং, টেপিং এবং চিহ্নিতকরণের জন্য ডিজাইন করা হয়েছে। এটি ইস্পাতের তিনটি অংশে ড্রিলিং করার জন্য তিনটি BT40 উচ্চ-গতির স্পিন্ডেল ব্যবহার করে, যার মধ্যে প্রতিটি অংশের জন্য একটি করে স্পিন্ডেল বরাদ্দ করা হয়েছে। সংশ্লিষ্ট সারি-টাইপ টুল ম্যাগাজিন 4টি পর্যন্ত ড্রিল বিটের স্পেসিফিকেশন ধারণ করতে পারে।
এটিতে উচ্চ প্রক্রিয়াকরণ দক্ষতা, উচ্চ নির্ভুলতা, সহজে পরিচালনা এবং বিস্তৃত প্রয়োগযোগ্যতা রয়েছে। এইভাবে, এটি নির্মাণ, গ্যারেজ, টাওয়ার এবং গ্রিড সহ ইস্পাত কাঠামো শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
স্পেসিফিকেশন:
| H বিমের প্যারামিটার |
সর্বোচ্চ আকার প্রস্থ x উচ্চতা |
500×500 মিমি |
| ন্যূনতম আকার প্রস্থ x উচ্চতা |
100×100 মিমি |
| বিমের দৈর্ঘ্য |
2000～13000 মিমি |
| |
চ্যানেল ইস্পাত |
10#～40# |
| প্রধান স্পিন্ডেল |
পরিমাণ |
3 |
| মডেল |
BT40 |
| মোটর পাওয়ার |
11 কিলোওয়াট |
| স্পিন্ডেলের গতি |
100～3000 r/min |
| ছিদ্রের ব্যাস |
φ5～φ30 মিমি |
| CNC অক্ষ |
X অক্ষের সার্ভো মোটরের শক্তি |
প্রায় 4.5 কিলোওয়াট |
| অনুভূমিক ড্রিলিং পজিশনিং অক্ষের সার্ভো মোটরের শক্তি |
প্রায় 1.5 কিলোওয়াট |
| উলম্ব ড্রিলিং পজিশনিং অক্ষের সার্ভো মোটরের শক্তি |
প্রায় 3 কিলোওয়াট |
| ড্রিলিং ইনফিডিং-এর সার্ভো মোটর |
প্রায় 2 কিলোওয়াট |
| টুল ম্যাগাজিন |
পরিমাণ |
3 |
| প্রকার |
সারি শৈলী |
| টুল ম্যাগাজিনের ক্ষমতা |
4 x 3 |
| প্রক্রিয়াকরণ নির্ভুলতা |
ছিদ্রের দূরত্বের বিচ্যুতি |
1 মিটারের মধ্যে দুটি ছিদ্র |
±0.5 |
| ছিদ্রের দূরত্বের প্রতি অতিরিক্ত 1 মিটারের জন্য অনুমোদিত বিচ্যুতির মান ±0.2 মিমি বৃদ্ধি পায় এবং সর্বাধিক ±2 মিমি অতিক্রম করে না |
| শেষ প্রান্তের বিচ্যুতি |
±1.0 মিমি |
মেশিন টুলের গঠন এবং কনফিগারেশন:
এই মেশিন টুলটি প্রধানত একটি ড্রিলিং ইউনিট, ফিডিং ট্রলি, ফিডিং চ্যানেল, ডিসচার্জিং চ্যানেল, কুলিং সিস্টেম, হাইড্রোলিক সিস্টেম, নিউম্যাটিক সিস্টেম, লুব্রিকেশন সিস্টেম এবং বৈদ্যুতিক সিস্টেম সহ অন্যান্য উপাদান দ্বারা গঠিত। মেশিন টুলটি একটি নির্দিষ্ট বেড এবং একটি চলমান ওয়ার্কপিস সমন্বিত একটি কাঠামো গ্রহণ করে। এই ত্রিমাত্রিক ড্রিলিং কাঠামো স্বয়ংক্রিয় উত্পাদনকে সহজতর করে।
1. ড্রিলিং মেশিন

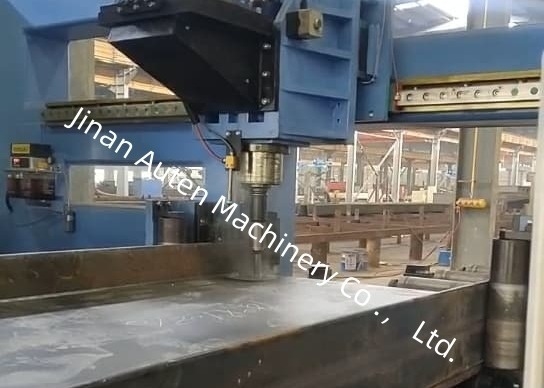

ড্রিলিং মেশিনটি প্রধানত একটি বেস, বেড, মুভেবেল স্লাইড, স্পিন্ডেল বক্স, উপরের প্রেসিং ডিভাইস, সাইড ক্ল্যাম্পিং ডিভাইস এবং সারি টুল ম্যাগাজিন দ্বারা গঠিত।
মেশিন টুলটি তিনটি স্পিন্ডেল বক্সের সাথে সজ্জিত: নির্দিষ্ট-পার্শ্বের স্পিন্ডেল বক্স, মুভেবেল-পার্শ্বের স্পিন্ডেল বক্স এবং উপরের-ইউনিট স্পিন্ডেল বক্স, যা অনুভূমিক এবং উল্লম্ব দিকে ড্রিলিং অপারেশনের জন্য যথাক্রমে ব্যবহৃত হয়। প্রতিটি স্পিন্ডেল বক্স স্বাধীনভাবে কাজ করতে পারে এবং একই সাথে ড্রিলিং করতে পারে, যা উত্পাদন দক্ষতা উল্লেখযোগ্যভাবে বৃদ্ধি করে। প্রতিটি স্পিন্ডেল বক্সে BT40 উচ্চ-গতির যান্ত্রিক স্পিন্ডেলের একটি সেট লাগানো আছে এবং সংশ্লিষ্ট সারি টুল ম্যাগাজিন বিভিন্ন ব্যাসের (যখন স্পিন্ডেলে কোনো টুল মাউন্ট করা হয় না) সর্বোচ্চ 4টি ড্রিল বিট রাখতে পারে। এটি একটি একক ওয়ার্কপিস ক্ল্যাম্পিং-এ 4টি ভিন্ন ছিদ্রের ব্যাসের স্বয়ংক্রিয় প্রক্রিয়াকরণের অনুমতি দেয়।
2. ফিডিং ট্রলি
ফিডিং ট্রলি গিয়ার, সার্ভো মোটর এবং ম্যানিপুলেটর দ্বারা গঠিত। ম্যানিপুলেটর ওয়ার্কপিসটিকে ক্ল্যাম্প করে এবং একটি সার্ভো মোটর দ্বারা চালিত হয়। গিয়ার র্যাকের ট্রান্সমিশনের মাধ্যমে, ওয়ার্কপিসটিকে X দিকে খাওয়ানো হয়, যা ড্রিলিং অপারেশনের অনুদৈর্ঘ্য মেশিনিং নির্ভুলতা নিশ্চিত করে।

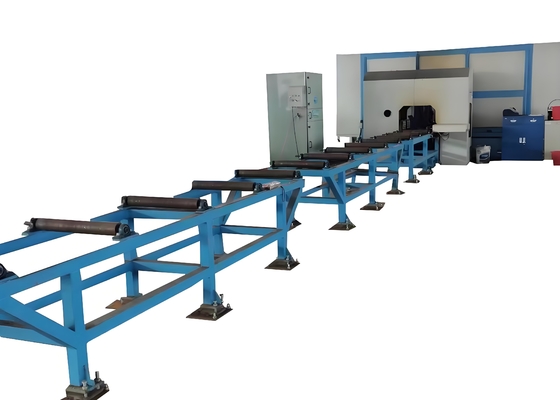

3. ফিডিং চ্যানেল
ফিডিং চ্যানেল একটি চ্যানেল বন্ধনী, সমর্থন রোলার, সাইড পজিশনিং রোলার, সাইড পুশিং মেকানিজম, র্যাক এবং অন্যান্য উপাদান দ্বারা গঠিত। এটি প্রক্রিয়াকরণের জন্য অপেক্ষমান ওয়ার্কপিস বহন করার জন্য ডিজাইন করা হয়েছে। ওয়ার্কপিসের অগ্রণী প্রান্ত সনাক্ত করতে চ্যানেলের সামনের প্রান্তে একটি ফটোইলেকট্রিক সুইচ মাউন্ট করা হয়, যার ফলে X-দিকনির্দেশ প্রক্রিয়াকরণের রেফারেন্স নির্ধারণ করা হয়। সাইড পজিশনিং রোলারগুলি Y দিকে ওয়ার্কপিসের রুক্ষ পজিশনিং পরিচালনা করে, যেখানে সাইড পুশিং মেকানিজমগুলি এর অবস্থান সুরক্ষিত করতে সাইড পজিশনিং রোলারের বিপরীতে ওয়ার্কপিসটিকে চাপ দেয়।
এই মেশিন টুলটি প্রধানত H-আকৃতির ইস্পাত, চ্যানেল ইস্পাত এবং বিভিন্ন ধরণের ইস্পাতের উপর ড্রিলিং, টেপিং এবং চিহ্নিতকরণের জন্য ডিজাইন করা হয়েছে। এটি বিভিন্ন স্পেসিফিকেশন সহ বিস্তৃত ইস্পাত ওয়ার্কপিস পরিচালনা করতে সক্ষম, যা সুনির্দিষ্ট এবং দক্ষ প্রক্রিয়াকরণ নিশ্চিত করে। উদাহরণস্বরূপ, নমুনা প্রদর্শনে, এটি বিভিন্ন ফ্ল্যাঞ্জ প্রস্থ এবং ওয়েব বেধের সাথে স্ট্যান্ডার্ড H-আকৃতির ইস্পাত নমুনাগুলির পাশাপাশি বিভিন্ন আকারের চ্যানেল ইস্পাত নমুনাগুলির উপর এর প্রক্রিয়াকরণ ক্ষমতা কার্যকরভাবে প্রদর্শন করতে পারে। এই প্রদর্শিত নমুনাগুলি স্পষ্টভাবে মেশিন টুলের নির্ভুল ছিদ্রের অবস্থান, মসৃণ টেপযুক্ত থ্রেড এবং পরিষ্কার চিহ্নিত প্যাটার্ন অর্জনের ক্ষমতা প্রদর্শন করে, যা ব্যবহারিক প্রয়োগে এর উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতাকে সম্পূর্ণরূপে প্রতিফলিত করে। এই ধরনের নমুনা প্রদর্শন গ্রাহকদের জন্য মেশিন টুলের কর্মক্ষমতা এবং তাদের নির্দিষ্ট প্রক্রিয়াকরণ প্রয়োজনের জন্য উপযুক্ততা বুঝতে প্রমাণ সরবরাহ করে।
হাই স্পিড CNC H বিম ড্রিলিং মেশিন ইস্পাত কাঠামো কর্মশালা এবং সেতু নির্মাণে মূল অ্যাপ্লিকেশন খুঁজে পায়।
ইস্পাত কাঠামো কর্মশালায়, এটি ফ্রেম এবং সমর্থনগুলির জন্য H-বিমগুলিকে সুনির্দিষ্টভাবে প্রক্রিয়া করে, স্থিতিশীল সমাবেশ নিশ্চিত করে। সেতুগুলির জন্য, এটি উচ্চ নির্ভুলতার সাথে H-বিম ড্রিলিং পরিচালনা করে, দীর্ঘমেয়াদী লোড সহ্য করার জন্য কাঠামোগত অখণ্ডতা বৃদ্ধি করে। এর দক্ষতা এই গুরুত্বপূর্ণ অবকাঠামো খাতকে নির্ভরযোগ্যভাবে সমর্থন করে।
