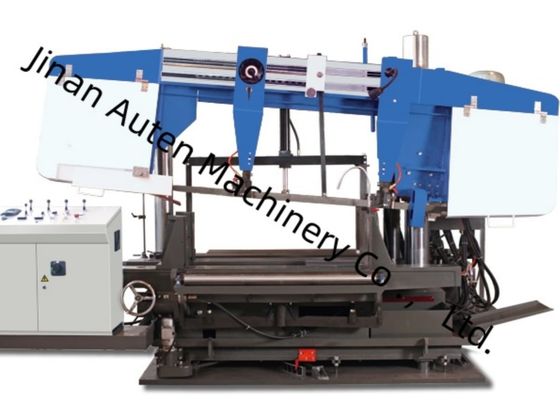

3pcs ড্রিলিং স্পিন্ডেল CNC H/I বিম ড্রিলিং এবং সইং মেশিন 100～600mm উচ্চতা পরিসীমা
উৎপাদন লাইনের উদ্দেশ্য:
এই উৎপাদন লাইনটি মূলত H-বিম এবং চ্যানেল স্টিলের মতো আকৃতির স্টিলের উপর ড্রিলিং, চিহ্নিতকরণ এবং মিলিং অপারেশন করার জন্য ডিজাইন করা হয়েছে—যা ইস্পাত কাঠামো নির্মাণ, সেতু প্রকৌশল এবং ভারী-শুল্ক সরঞ্জাম উৎপাদনে ব্যাপকভাবে ব্যবহৃত হয়। এটি উচ্চ নির্ভুলতার সাথে এই মূল প্রক্রিয়াকরণ কাজগুলি পরিচালনা করার জন্য প্রকৌশলিত, যা নিশ্চিত করে যে সমাপ্ত আকৃতির ইস্পাত শিল্প অ্যাপ্লিকেশনগুলির কঠোর মাত্রিক এবং কাঠামোগত প্রয়োজনীয়তা পূরণ করে।
প্রধানস্পেসিফিকেশন:পরামিতি
| মান |
ওয়ার্কপিসের আকার |
| প্রস্থের পরিসীমা |
150～1250mm |
উচ্চতা পরিসীমা |
| 100～600mm |
কাঁচামালের দৈর্ঘ্য পরিসীমা |
| 2000～12000mm |
ড্রিলিং স্পিন্ডেল |
| 2000～12000mm |
ড্রিলিং স্পিন্ডেল |
| ড্রিলিং স্পিন্ডেলের সংখ্যা |
3 |
স্পিন্ডেল বোরের টেপার |
| BT40 |
স্পিন্ডেল মোটরের শক্তি |
| 11kW |
ঘূর্ণন গতি |
| 200~3000 r/min |
ড্রিলিং ব্যাসের পরিসীমা |
| φ5~φ30 |
CNC অক্ষ |
| X-অক্ষের সার্ভো মোটরের শক্তি |
প্রায় 4.4kW |
X-অক্ষের সর্বোচ্চ গতি |
| 40m/min |
অনুভূমিক পজিশনিং অক্ষ ড্রিলিংয়ের জন্য সার্ভো মোটরের শক্তি |
| প্রায় 1.5kW |
অনুভূমিক পজিশনিং অক্ষ ড্রিলিংয়ের সর্বোচ্চ গতি |
| 10m/min |
টুল ম্যাগাজিন |
| প্রায় 2kW |
অনুভূমিক পজিশনিং অক্ষ ড্রিলিংয়ের সর্বোচ্চ গতি |
| 10m/min |
টুল ম্যাগাজিন |
| প্রায় 3kW |
উলম্ব ফিড অক্ষ ড্রিলিংয়ের সর্বোচ্চ গতি |
| 10m/min |
টুল ম্যাগাজিন |
| প্রায় 3kW |
উলম্ব ফিড অক্ষ ড্রিলিংয়ের সর্বোচ্চ গতি |
| 10m/min |
টুল ম্যাগাজিন |
| পরিমাণ |
3 সেট |
প্রকার |
| ইন-লাইন প্রকার |
টুলের পরিমাণ |
| 4 x 3 |
হাইড্রোলিক চিহ্নিতকরণ ইউনিট |
| অক্ষরের পরিমাণ |
36 |
অক্ষরের আকার |
| Φ10 |
ড্রিলিং হোস্টটি 3টি BT40 উচ্চ-গতির স্পিন্ডেল দিয়ে সজ্জিত, যা ইস্পাত ওয়ার্কপিসের তিনটি অংশে ড্রিলিং অপারেশন করার জন্য ব্যবহৃত হয়—প্রতিটি অংশের জন্য একটি স্পিন্ডেল উৎসর্গীকৃত। সংশ্লিষ্ট সারি-টাইপ টুল ম্যাগাজিনের ক্ষমতা 4টি টুল স্পেসিফিকেশন পর্যন্ত। এই হোস্ট CAD অঙ্কনগুলিকে মেশিনিং প্রোগ্রামে রূপান্তর সমর্থন করে; এটি মাল্টি-থ্রেডেড সিঙ্ক্রোনাস অপারেশনও সক্ষম করে, যা ড্রিলিং, ওয়ার্কপিস মুভমেন্ট, টুল পরিবর্তন এবং স্পিন্ডেল পজিশনিংয়ের মতো কাজগুলির যুক্তিসঙ্গত সময়সূচী করার অনুমতি দেয়। এটি এই কাজগুলির মধ্যে দুটি বা তিনটি একযোগে সম্পন্ন করা সম্ভব করে তোলে, যা উল্লেখযোগ্যভাবে উৎপাদন দক্ষতা বৃদ্ধি করে। |
উপাদান:
এই উৎপাদন লাইনটি প্রধানত একটি লোডিং অনুভূমিক উপাদান টেবিল, একটি 3D ড্রিলিং প্রধান মেশিন, একটি 3D ড্রিলিং ফিড চ্যানেল, একটি 3D ড্রিলিং ফিডিং ডিভাইস, একটি 3D ড্রিলিং ডিসচার্জ চ্যানেল, একটি কুলিং সিস্টেম, একটি হাইড্রোলিক সিস্টেম, একটি বায়ুসংক্রান্ত সিস্টেম, একটি লুব্রিকেশন সিস্টেম, একটি বৈদ্যুতিক সিস্টেম এবং অন্যান্য সংশ্লিষ্ট উপাদান নিয়ে গঠিত। উৎপাদন লাইনটি একটি নির্দিষ্ট বেড এবং একটি চলমান ওয়ার্কপিস কাঠামো গ্রহণ করে, যা কার্যকরভাবে স্বয়ংক্রিয় উৎপাদন প্রক্রিয়াগুলিকে সহজতর করে এবং ক্রমাগত মেশিনিংয়ের সময় স্থিতিশীল অপারেশন নিশ্চিত করে।
1. লোডিং অনুভূমিক উপাদান টেবিল
এই উপাদানটিতে একটি উপাদান টেবিল বন্ধনী, একটি পরিবাহক চেইন, একটি গিয়ার মোটর এবং অন্যান্য সংশ্লিষ্ট অংশ রয়েছে এবং এটি ফিড চ্যানেলে ইস্পাত ওয়ার্কপিস সরবরাহ করার জন্য ডিজাইন করা হয়েছে। লোডিং অনুভূমিক উপাদান টেবিলটি গ্রাহকের দ্বারা সংগ্রহ করা সোজা করার মেশিনের সাথে সংযুক্ত, যা গ্রাহকের বিদ্যমান উৎপাদন কর্মপ্রবাহের সাথে নির্বিঘ্ন সংহতকরণ নিশ্চিত করে।
2. ত্রিমাত্রিক ড্রিলিং ফিড চ্যানেল
ত্রিমাত্রিক ড্রিলিং ফিড চ্যানেলটি গ্রাহকের সাইটে সোজা করার মেশিনের সাথে সংযোগ স্থাপন করতে পাওয়ার রোলার গ্রহণ করে। এটি সোজা করা প্রোফাইলগুলি গ্রহণ করে এবং স্বয়ংক্রিয়ভাবে সেগুলিকে ফিডিং ট্রলির ক্ল্যাম্প অবস্থানে সরবরাহ করে। এই কনফিগারেশনে, গ্রাউন্ড থেকে রোলারের উপরের তলের উচ্চতা 800mm-এ সেট করা হয়েছে; যদি সোজা করার মেশিনের একটি ভিন্ন উচ্চতা থাকে, তবে ব্যবহারকারীকে সেই অনুযায়ী সমন্বয় করতে হবে। ফিড চ্যানেলটি ওয়ার্কপিসগুলি প্রক্রিয়া করার জন্য ডিজাইন করা হয়েছে। ওয়ার্কপিসের সামনের প্রান্ত সনাক্ত করতে চ্যানেলের সামনের প্রান্তে একটি ফটোইলেকট্রিক সুইচ স্থাপন করা হয়েছে, যার ফলে X-দিকনির্দেশ প্রক্রিয়াকরণের রেফারেন্স নির্ধারণ করা যায়। উপরন্তু, একটি সাইড-পুশিং ডিভাইস ওয়ার্কপিসটিকে শক্তভাবে ক্ল্যাম্প করে এবং এটিকে সাইড পজিশনিং রোলারের বিপরীতে চাপ দেয়, যা Y-দিকনির্দেশে ওয়ার্কপিসের রুক্ষ পজিশনিং উপলব্ধি করে।
নমুনা প্রদর্শনী সেশনগুলিতে, উদাহরণস্বরূপ, মেশিন টুলটি স্ট্যান্ডার্ড H-বিম নমুনা (বিভিন্ন ফ্ল্যাঞ্জ প্রস্থ এবং ওয়েব বেধ সমন্বিত) এবং বিভিন্ন মাত্রার চ্যানেল স্টিল নমুনার মাধ্যমে তার মেশিনিং ক্ষমতা কার্যকরভাবে প্রদর্শন করতে পারে। এই প্রদর্শিত নমুনাগুলি স্পষ্টতই মেশিন টুলের নির্ভুল ছিদ্র স্থাপন, মসৃণ ট্যাপ করা থ্রেড এবং পরিষ্কার চিহ্নিতকরণ প্যাটার্ন অর্জনের ক্ষমতা প্রদর্শন করে—ব্যবহারিক অ্যাপ্লিকেশন পরিস্থিতিতে এর উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা সম্পূর্ণরূপে প্রতিফলিত করে।
হাই স্পিড CNC H বিম ড্রিলিং মেশিনটি প্রধানত ইস্পাত কাঠামো কর্মশালা এবং সেতু নির্মাণ প্রকল্পে স্থাপন করা হয়। ইস্পাত কাঠামো কর্মশালাগুলির মধ্যে, এটি ফ্রেমওয়ার্ক এবং সমর্থন কাঠামোর জন্য ব্যবহৃত H-বিমগুলির উপর নির্ভুল মেশিনিং পরিচালনা করে, যার ফলে ইস্পাত কাঠামো স্থিতিশীল সমাবেশের জন্য একটি দৃঢ় ভিত্তি স্থাপন করা হয়। সেতু নির্মাণ পরিস্থিতিতে, এটি H-বিমগুলির উপর উচ্চ-নির্ভুলতা ড্রিলিং অপারেশন করে—এটি সেতুগুলির কাঠামোগত অখণ্ডতা বাড়াতে অবদান রাখে, যা তাদের দীর্ঘমেয়াদী লোড সহ্য করতে সক্ষম করে। এর উচ্চ কার্যকরী দক্ষতা এই মূল অবকাঠামো সেক্টরগুলির জন্য নির্ভরযোগ্য প্রযুক্তিগত সহায়তা প্রদান করে, যা প্রকল্পের বাস্তবায়নের মসৃণ অগ্রগতি নিশ্চিত করে।
