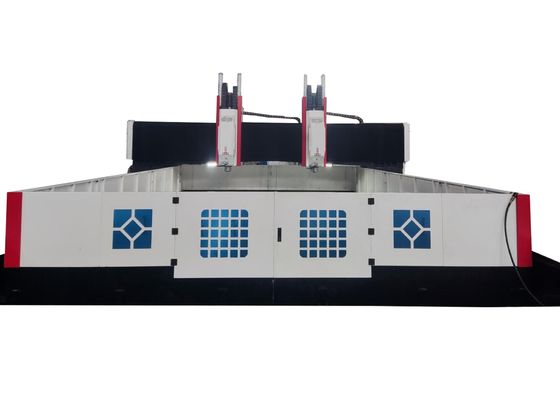

6000x3900x2700mm সামগ্রিক আকার সিএনসি গ্যান্ট্রি ধাতু ড্রিলিং মেশিন 70mm সর্বোচ্চ ড্রিলিং ব্যাসার্ধ

6000x3900x2700mm সামগ্রিক আকার সিএনসি গ্যান্ট্রি ধাতু ড্রিলিং মেশিন 70mm সর্বোচ্চ ড্রিলিং ব্যাসার্ধ

প্রয়োগ:

এই সরঞ্জামগুলি প্লেট এবং কাঠামোগত উপাদানগুলির উপর ড্রিলিং, চ্যামফারিং, ট্যাপিং এবং ফ্রিজিং অপারেশনগুলির জন্য বিশেষভাবে নির্মিত।এটি মূলত উচ্চ দক্ষতার কাজ অংশের জন্য ডিজাইন করা হয়েছে, যার মধ্যে ফ্ল্যাঞ্জ অন্তর্ভুক্ত রয়েছে, ডিস্ক, রিং এবং প্লেট যার বেধ নির্দিষ্ট কার্যকর প্রক্রিয়াকরণ পরিসীমা সঙ্গে সারিবদ্ধ।সিস্টেম উভয় একক উপাদান উপাদান এবং যৌগিক উপকরণ উপর মাধ্যমে গর্ত এবং অন্ধ গর্ত machining সহজতরমেশিনিং প্রক্রিয়াগুলির উপর ডিজিটাল নিয়ন্ত্রণের বৈশিষ্ট্যযুক্ত, মেশিন টুলটি স্বয়ংক্রিয় উত্পাদন, উচ্চ নির্ভুলতা উত্পাদন,মাল্টি-ভেরিয়েন্ট প্রক্রিয়াকরণ, এবং বড় আকারের উৎপাদন দৃশ্যকল্প।

স্পেসিফিকেশনঃ

স্প্লিট কাস্টিং স্ট্রাকচারঃ

এই সিএনসি গ্যান্ট্রি ফ্ল্যাঞ্জ ড্রিলিং এবং ফ্রিজিং সরঞ্জাম প্রধানত একটি বিছানা worktable, মোবাইল গ্যান্ট্রি, মোবাইল saddle, ড্রিলিং এবং ফ্রিজিং শক্তি মাথা, স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম,সুরক্ষা ব্যবস্থা, সার্কুলেটিং কুলিং সিস্টেম, সংখ্যাসূচক নিয়ন্ত্রণ সিস্টেম, এবং বৈদ্যুতিক সিস্টেম, অন্যান্য মূল উপাদানগুলির মধ্যে। পরিচালিত এবং রোলিং গাইডলাইন দ্বারা সমর্থিত এবং যথার্থ সীসা স্ক্রু দ্বারা চালিত,মেশিন টুল ব্যতিক্রমী অবস্থান সঠিকতা এবং পুনরাবৃত্তি অবস্থান সঠিকতা প্রদর্শন করে.

পণ্যের বৈশিষ্ট্য

1ড্রিলিং পাওয়ার হেডঃ
ড্রিলিং পাওয়ার হেডটি একটি ডেডিকেটেড সার্ভো স্পিন্ডল মোটর দিয়ে সজ্জিত, যা টর্ক আউটপুট বাড়ানোর জন্য দাঁতযুক্ত সিঙ্ক্রোনস বেল্ট দমনের মাধ্যমে একটি বিশেষ নির্ভুলতা স্পিন্ডল চালায়।এটি দ্রুত এবং সুবিধাজনক প্রতিস্থাপন সমর্থন করে, একটি সার্ভো মোটর এবং বল স্ক্রু সমন্বয় দ্বারা চালিত খাওয়ানো গতি সঙ্গে। X এবং Y অক্ষ লিঙ্কিং ক্ষমতা বৈশিষ্ট্য এবং অর্ধ-বন্ধ লুপ নিয়ন্ত্রণ গ্রহণ,রৈখিক এবং বৃত্তাকার অন্তর্ভুক্তি ফাংশন সক্ষম. স্পিন্ডল শেষটি একটি বিটি 40 কোপার গর্ত দিয়ে ডিজাইন করা হয়েছে এবং একটি উচ্চ-গতির ঘূর্ণনশীল জয়েন্ট দিয়ে সজ্জিত করা হয়েছে, যা উচ্চ-গতির ইউ-ড্রিল সেন্টার-থ্রু কুলিংয়েন্ট মেশিনিং অপারেশনগুলিকে সহজতর করে।

2ট্রান্সমিশন সিস্টেম:
এই সিস্টেমটি উচ্চ-নির্ভুলতার তাইওয়ানীয় গাইডওয়ে এবং স্লাইডারগুলি গ্রহণ করে, ভারী লোড বহন ক্ষমতা কার্যকরভাবে বাড়িয়ে তুলতে মসৃণ অপারেশন নিশ্চিত করে।
এক্স-অক্ষ এবং জেড-অক্ষের প্রতিটি যথাক্রমে অনুভূমিক এবং উল্লম্ব আন্দোলনের জন্য গাইডিং এবং লোড বহনকারী রেল হিসাবে দুটি রোলিং লিনিয়ার গাইডলাইন ব্যবহার করে,উচ্চ গতির ড্রিলিংয়ের জন্য প্রযুক্তিগত প্রয়োজনীয়তা সম্পূর্ণরূপে পূরণএক্স-অক্ষ এবং জেড-অক্ষের ট্রান্সমিশনটি এসি সার্ভো মোটরগুলির মাধ্যমে অর্জন করা হয় যা সুনির্দিষ্ট বল স্ক্রুগুলিকে ঘোরানোর জন্য চালিত করে, যা সুনির্দিষ্ট রৈখিক গতি সক্ষম করে।

Y-অক্ষ দুটি ভারী দায়িত্ব রোলিং লিনিয়ার গাইডলাইন উভয় পক্ষের দ্বারা সজ্জিত করা হয়, যার মধ্যে একটি একটি পাশের মাউন্ট কাঠামো বৈশিষ্ট্যযুক্ত, যৌথভাবে Y-অক্ষ স্লাইডিং ট্র্যাক গঠন।এই কনফিগারেশন gantry ফ্রেম উচ্চ অনমনীয়তা এবং শক্তি প্রয়োজনীয়তা সন্তুষ্ট, এছাড়াও একটি কম ঘর্ষণ সহগ, উচ্চ গতি গতি, চমৎকার কম্পন শোষণ কর্মক্ষমতা, এবং বর্ধিত সেবা জীবন সহ প্রযুক্তিগত সুবিধা প্রদান করে।এক্স-অক্ষের ট্রান্সমিশনটি দ্বৈত সার্ভো মোটর সিঙ্ক্রোন ড্রাইভ প্রযুক্তি ব্যবহার করে, যার প্রতিটি পাশে একটি সার্ভো মোটর ইনস্টল করা আছে, যা বোল স্ক্রুগুলিকে ঘোরানোর জন্য সিঙ্ক্রোনভাবে চালিত করে, যা তারপরে গ্যারেন্ট্রি ফ্রেমকে সরিয়ে দেয় এবং সিএনসি মেশিনিং অপারেশন সক্ষম করে।

.

এই উচ্চ-পারফরম্যান্স সিএনসি গ্যান্ট্রি শিল্প মেশিনটি প্লেট এবং শীট ধাতব উপাদানগুলির জন্য ড্রিলিং এবং চিহ্নিতকরণ ক্রিয়াকলাপের জন্য নিবেদিত।এটি প্লেট টাইপ workpieces এবং কাঠামোগত অংশ সুনির্দিষ্ট যন্ত্রপাতি প্রদান করার জন্য elaborately ইঞ্জিনিয়ারিং হয়, ফ্লেঞ্জ, ডিস্ক, রিং, ফ্ল্যাট প্লেট এবং তুলনামূলক উপাদানগুলির জন্য লক্ষ্যবস্তু অভিযোজনযোগ্যতার সাথে।একটি মূল পূর্বশর্ত হল যে ওয়ার্কপিসের বেধ কঠোরভাবে মেশিনের পূর্বনির্ধারিত কার্যকর মেশিনিং পরামিতিগুলি মেনে চলতে হবে.

ইস্পাত কাঠামো উত্পাদন কারখানায় এই সরঞ্জামগুলি কাঠামোগত প্লেট এবং সংযোগকারী উপাদানগুলির উপর নির্ভুলতা ড্রিলিং এবং ফ্রেজিং পরিচালনা করে,ইস্পাত কাঠামোর স্থিতিশীল সমাবেশের জন্য একটি শক্তিশালী ভিত্তি স্থাপনবায়ু শক্তি শিল্পের মধ্যে,এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জের জন্য উচ্চ-নির্ভুলতা মেশিনিং সমাধান সরবরাহ করে।উদাহরণস্বরূপ, তীব্র বাতাস, তাপমাত্রার পরিবর্তন) । সেতু নির্মাণের উদ্যোগের জন্য, সরঞ্জামগুলি সেতুর গ্রিড এবং সমর্থন ব্র্যাকেটগুলি প্রক্রিয়া করে, স্থিতিশীল গঠনকে সহজতর করে,দীর্ঘস্থায়ী সংযোগগুলি যা সেতুর বর্ধিত পরিষেবা জীবন জুড়ে গতিশীল বোঝা সহ্য করতে ডিজাইন করা হয়েছে.
