4000x4000mm ওয়ার্কপিস আকার সিএনসি শীট ধাতু ড্রিলিং মেশিন 80mm সর্বোচ্চ ড্রিলিং ব্যাসার্ধ

4000x4000mm CNC শীট মেটাল ড্রিলিং মেশিন, 80mm সর্বোচ্চ ড্রিলিং ব্যাস

অ্যাপ্লিকেশন:

এই সরঞ্জামটি প্রধানত প্লেট এবং কাঠামোগত উপাদানগুলির উপর ড্রিলিং, চ্যামফারিং, টেপিং, মিলিং এবং বোরিং অপারেশন করার জন্য ডিজাইন করা হয়েছে। এটি ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং প্লেট সহ ওয়ার্কপিসের জন্য দক্ষ ছিদ্র-ড্রিলিং কর্মক্ষমতা সরবরাহ করে যার পুরুত্ব তার কার্যকরী অপারেশনাল সীমার মধ্যে পড়ে। থ্রু হোল এবং অন্ধ উভয় ছিদ্র প্রক্রিয়াকরণে সক্ষম, এটি একক-উপাদান উপাদান এবং যৌগিক উভয় উপাদানের সাথে সামঞ্জস্যপূর্ণ। মেশিন টুলটি তার মেশিনিং প্রক্রিয়ার জন্য ডিজিটাল নিয়ন্ত্রণ বৈশিষ্ট্যযুক্ত, যা ব্যতিক্রমী অপারেশনাল সুবিধা নিশ্চিত করে। এটি স্বয়ংক্রিয়, উচ্চ-নির্ভুলতা, বহু-বৈচিত্র্য এবং বৃহৎ-স্কেল উত্পাদন ক্ষমতা সহজতর করে।

স্পেসিফিকেশন:

সরঞ্জামের গঠন:

এই সরঞ্জামটি প্রধানত একটি কাস্ট বেড ওয়ার্কবেঞ্চ, একটি মুভেবেল গ্যান্ট্রি, একটি মোবাইল স্যাডেল, একটি ড্রিলিং এবং মিলিং পাওয়ার হেড, একটি স্বয়ংক্রিয় লুব্রিকেশন এবং সুরক্ষা সিস্টেম, একটি সার্কুলেটিং কুলিং ইউনিট, একটি সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা এবং একটি বৈদ্যুতিক সিস্টেম নিয়ে গঠিত। রোলিং গাইডওয়ে স্থিতিশীল সমর্থন এবং সুনির্দিষ্ট নির্দেশনা প্রদান করে, যেখানে নির্ভুলতা বল স্ক্রু ড্রাইভগুলি উচ্চতর পজিশনিং নির্ভুলতা এবং চমৎকার পুনরাবৃত্তিযোগ্যতা নিশ্চিত করে।

পণ্যের বৈশিষ্ট্য

1. বেড এবং ওয়ার্কটেবিল:
বেড এবং ওয়ার্কটেবিলটি ধূসর কাস্ট আয়রন (HT250) থেকে এক-পিস কাস্টিং হিসাবে তৈরি করা হয়েছে, যা সেকেন্ডারি অ্যানিলিং এবং বার্ধক্যজনিত চিকিত্সা করা হয়েছে, তারপরে নির্ভুলতা মেশিনিং করা হয়েছে যাতে চমৎকার গতিশীল এবং স্ট্যাটিক দৃঢ়তা নিশ্চিত করা যায় এবং কোনো বিকৃতি না হয়। ওয়ার্কটেবিলের পৃষ্ঠটি অপ্টিমাইজড বিন্যাসে নির্ভুলভাবে মেশিন করা টি-স্লট দিয়ে সজ্জিত, যা সুরক্ষিত ওয়ার্কপিস ক্ল্যাম্পিং সহজতর করে। বেড বেসটি প্রতিটি পাশে দুটি উচ্চ-নির্ভুলতা লিনিয়ার গাইডওয়ে দিয়ে সজ্জিত, যা গাইডওয়ে ক্যারেজের জুড়ে এমনকি বল বিতরণ নিশ্চিত করে এবং মেশিন টুলের দৃঢ়তা এবং প্রসার্য এবং সংকোচনের প্রতিরোধ ক্ষমতা উল্লেখযোগ্যভাবে বৃদ্ধি করে। ড্রাইভ সিস্টেমটি দ্বিপাক্ষিক ড্রাইভের জন্য নির্ভুল বল স্ক্রু অ্যাসেম্বলির সাথে যুক্ত এসি সার্ভো মোটর গ্রহণ করে, যা গ্যান্ট্রিকে Y-অক্ষের সাথে অতিক্রম করতে সক্ষম করে। বেড বেসে কৌশলগতভাবে সমন্বিত লেভেলিং বোল্টগুলি বেড এবং ওয়ার্কটেবিলের অনুভূমিক সারিবদ্ধকরণকে সহজভাবে ক্যালিব্রেট করার অনুমতি দেয়।

2. মোবাইল গ্যান্ট্রি:

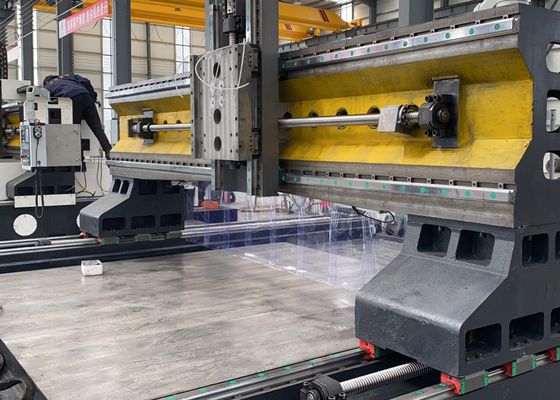

মোবাইল গ্যান্ট্রিটি ধূসর কাস্ট আয়রন (HT250) থেকে তৈরি করা হয়েছে, যার সামনের দিকে দুটি অতি-উচ্চ লোড-বহনকারী রোলিং লিনিয়ার গাইডওয়ে মাউন্ট করা আছে। নির্ভুল বল স্ক্রু অ্যাসেম্বলির একটি সেট, একটি সার্ভো মোটরের সাথে যুক্ত, পাওয়ার হেড স্লাইডের X-অক্ষের গতিকে সহজতর করে। অপারেশনাল এক্সিকিউশনের জন্য ড্রিলিং পাওয়ার হেডগুলি পাওয়ার হেড স্লাইডে সংযুক্ত করা হয়েছে।

3. মুভিং স্যাডেল:
মুভিং স্যাডেল হল একটি নির্ভুল-কাস্ট আয়রন কাঠামোগত উপাদান, যা সর্বোত্তম দৃঢ়তা এবং অপারেশনাল স্থিতিশীলতার জন্য ডিজাইন করা হয়েছে। এটি দুটি উচ্চ-লোড-ক্ষমতা সম্পন্ন CNC লিনিয়ার গাইডওয়ে, নির্ভুল বল স্ক্রু অ্যাসেম্বলির একটি সেট এবং একটি এসি সার্ভো মোটরের সাথে যুক্ত একটি উচ্চ-নির্ভুলতা প্ল্যানেটারি গিয়ার রিডুসার দিয়ে সজ্জিত। একটি নাইট্রোজেন গ্যাস কাউন্টারব্যালেন্স সিলিন্ডার ডিজাইনে একত্রিত করা হয়েছে, যা বল স্ক্রুতে লোড কমানোর জন্য এবং এর পরিষেবা জীবনকাল দীর্ঘায়িত করার জন্য পাওয়ার হেডের ওজন অফসেট করে। অ্যাসেম্বলিটি Z-অক্ষের গতি কার্যকর করার জন্য ড্রিলিং পাওয়ার হেডকে চালায়, যা দ্রুত ট্রাভার্স, ওয়ার্কিং ফিড, দ্রুত প্রত্যাহার এবং সুনির্দিষ্ট পজিশনিং স্টপ সহ মূল ফাংশনগুলিকে সক্ষম করে। এটি মেশিনিং দক্ষতা এবং প্রক্রিয়া নিয়ন্ত্রণ বাড়ানোর জন্য স্বয়ংক্রিয় চিপিং, চিপ অপসারণ এবং প্রোগ্রাম বিরতি ক্ষমতা দিয়েও সজ্জিত।

.

এই উচ্চ-কার্যকারিতা CNC গ্যান্ট্রি শিল্প মেশিনটি প্লেট এবং শীট মেটাল উপাদানগুলির জন্য ড্রিলিং এবং চিহ্নিতকরণের জন্য উৎসর্গীকৃত। এটি প্লেট-টাইপ ওয়ার্কপিস এবং কাঠামোগত অংশগুলির সুনির্দিষ্ট মেশিনিং সরবরাহ করার জন্য সতর্কতার সাথে ডিজাইন করা হয়েছে, ফ্ল্যাঞ্জ, ডিস্ক, রিং, ফ্ল্যাট প্লেট এবং অনুরূপ উপাদানগুলির প্রক্রিয়াকরণের জন্য বিশেষ অভিযোজনযোগ্যতা সহ। একটি মূল প্রয়োজনীয়তা হল ওয়ার্কপিসের পুরুত্ব অবশ্যই মেশিনের পূর্বনির্ধারিত কার্যকরী মেশিনিং প্যারামিটারের সাথে কঠোরভাবে সঙ্গতিপূর্ণ হতে হবে।

ইস্পাত কাঠামো উত্পাদন সুবিধাগুলিতে, এই সরঞ্জামটি কাঠামোগত প্লেট এবং সংযোগকারী উপাদানগুলির উপর সুনির্দিষ্ট ড্রিলিং এবং মিলিং করে, ইস্পাত কাঠামোর স্থিতিশীল সমাবেশের জন্য একটি শক্ত ভিত্তি স্থাপন করে। বায়ু শক্তি খাতে, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জগুলির জন্য উচ্চ-নির্ভুলতা মেশিনিং সমাধান সরবরাহ করে — একটি গুরুত্বপূর্ণ প্রক্রিয়া যা নিশ্চিত করে যে এই উপাদানগুলি চরম পরিবেশগত পরিস্থিতি (যেমন, শক্তিশালী বাতাস, তাপমাত্রার ওঠানামা) সহ্য করতে পারে। সেতু নির্মাণ প্রকল্পের জন্য, সরঞ্জামটি ব্রিজ গার্ডার এবং সাপোর্ট ব্র্যাকেট প্রক্রিয়া করে, যা সেতুর দীর্ঘায়িত পরিষেবা জীবনে গতিশীল লোড সহ্য করার জন্য ডিজাইন করা স্থিতিশীল, টেকসই সংযোগ তৈরি করতে সক্ষম করে।
