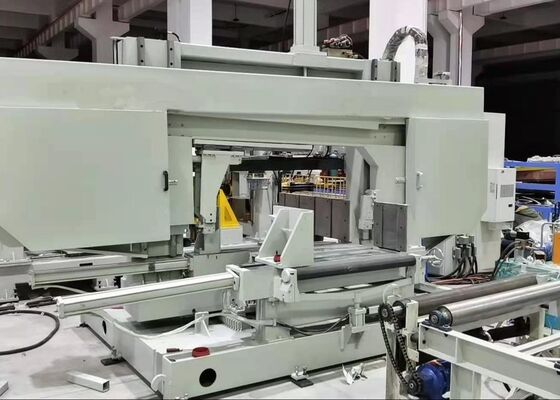

পিএলসি কন্ট্রোল পদ্ধতি সিএনসি 3 ডি আই বিম ড্রিলিং শিয়ারিং মেশিন লাইন 3 × 11 কেডব্লিউ মোটর শক্তি

PLC Control Method CNC 3D I Beam Drilling Shearing Machine Line 3×11KW মোটর পাওয়ার

প্রয়োগঃ

এই মেশিনিং সেন্টারটি বিশেষভাবে এইচ-বিমের উপর ড্রিলিং অপারেশনের জন্য ডিজাইন করা হয়েছে।it executes drilling procedures on workpieces with outstanding efficiency. এটি অসামান্য দক্ষতার সাথে ওয়ার্কপিসে ড্রিলিং পদ্ধতি সম্পাদন করে।চমৎকার মেশিনিং নির্ভুলতা এবং স্বজ্ঞাত অপারেশনাল কার্যকারিতা বৈশিষ্ট্য, এই সরঞ্জাম ইস্পাত কাঠামো শিল্পের মধ্যে একটি অপরিহার্য উচ্চ-পারফরম্যান্স সমাধান হিসাবে কাজ করে।এটা ব্যাপকভাবে নির্মাণ প্রকৌশল মত মূল ক্ষেত্র জুড়ে প্রয়োগ করা হয়সেতু অবকাঠামো, টাওয়ার মাস্ট উত্পাদন, এবং গ্রিড কাঠামো প্রকল্প।

স্পেসিফিকেশনঃ

পণ্যের বৈশিষ্ট্য

1This machine tool is primarily composed of the main machine body, CNC feeding system, material conveyor, electrical system, hydraulic system, cooling system, lubrication system, waste bin. এই মেশিন টুলটি মূলত মেশিনের দেহ, সিএনসি ফিডিং সিস্টেম, উপাদান কনভেয়র, বৈদ্যুতিক সিস্টেম, হাইড্রোলিক সিস্টেম, কুলিং সিস্টেম, তৈলাক্তকরণ সিস্টেম, বর্জ্য বিন,and other components (এবং অন্যান্য উপাদান)একটি স্থির বিছানা কাঠামো এবং একটি চলনশীল workpiece কনফিগারেশন গ্রহণ, মেশিন টুল বড় মাপের এইচ-বিম প্রক্রিয়াজাতকরণের জন্য ভাল উপযুক্ত।এটি ক্রমাগত উৎপাদন অপারেশন সহজতর করে এবং অটোমেশনের একটি উচ্চ স্তরের বৈশিষ্ট্য.

2The drilling machine body comprises the bed, CNC sliding table assemblies, supporting devices, upper pressing devices, side pressing devices, and detection devices. ড্রিলিং মেশিনের দেহের মধ্যে রয়েছে বিছানা, সিএনসি স্লাইডিং টেবিল অ্যাসেম্বলি, সমর্থনকারী ডিভাইস, উপরের প্রেসিং ডিভাইস, পাশের প্রেসিং ডিভাইস, এবং সনাক্তকরণ ডিভাইস।CNC স্লাইডিং টেবিলের উপাদানগুলির মধ্যে রয়েছে স্থির দিক, the movable side, and the upper-unit CNC sliding table. স্লাইডিং টেবিল অ্যাসেম্বলিগুলির মধ্যে রয়েছে একটি স্লাইডিং প্লেট, একটি স্লাইডিং টেবিল বেস, একটি স্পিন্ডল হেডস্টক, একটি উচ্চ-গতির যান্ত্রিক স্পিন্ডল,একটি টুল সিলিন্ডারএকটি ভেরিয়েবল-ফ্রিকোয়েন্সি মোটর, একটি সার্ভো মোটর, লিনিয়ার গাইড, এবং লিড স্ক্রু, যা বিশেষভাবে এইচ-বিমগুলির খননের জন্য ডিজাইন করা হয়েছে।

3The CNC feeding system comprises brackets, gears, racks, servo motors, reducers, and manipulators. The servo motor drives the manipulator to move the H-beam in the X-direction. The servo motor drives the manipulator to move the H-beam in the X-direction. The servo motor drives the manipulator to move the H-beam in the X-direction. The CNC feeding system comprises brackets, gears, racks, servo motors, reducers, and manipulators. The servo motor drives the manipulator to move the H-beam in the X-direction. The servo motor drives the manipulator to move the H-beam in the X-direction. The servo motor drives the manipulator to move theenabling the feeding of the H-beam and precise positioning of the workpiece. H-beam এর খাওয়ানো এবং ওয়ার্কপিসের সঠিক অবস্থান নির্ধারণ করা.

4The material conveyor is categorized into an in-feeding conveyor and an out-feeding conveyor. The in-feeding conveyor consists of conveyor brackets, support rollers, and side-pushing devices. উপাদান কনভেয়র একটি ইন-ফিডিং কনভেয়র এবং একটি আউট-ফিডিং কনভেয়র মধ্যে শ্রেণীবদ্ধ করা হয়.যা প্রোফাইলযুক্ত স্টিলের ফাঁকা অংশ বহন করার জন্য ডিজাইন করা হয়েছে, position the blanks in the Y-direction, and coordinate with the CNC feeding device for material feeding. আউট-ফিডিং কনভেয়রটি উপাদান চ্যানেল ব্র্যাকেট এবং সমর্থন রোলারগুলির সমন্বয়ে গঠিত,specifically used to carry finished workpieces বিশেষভাবে ব্যবহৃত to carry finished workpieces.

5The cooling system employs internal and external cooling methods, utilizing oil mist to cool the borehole. এর সুবিধাগুলির মধ্যে রয়েছে একটি ন্যূনতম শীতলকরণ ভলিউম, যা খরচ দক্ষতা অবদান রাখে,পরিবেশগত বন্ধুত্ব, এবং হ্রাস ড্রিল বিট পরিধান.

6হাইড্রোলিক সিস্টেমটি উপরের প্রেসিং ডিভাইস, পাশের প্রেসিং ডিভাইস, টুল সিলিন্ডার এবং অন্যান্য সংশ্লিষ্ট উপাদানগুলির জন্য শক্তি সরবরাহ করে।

7বায়ুসংক্রান্ত সিস্টেমটি ম্যানিপুলেটর, টেস্টিং সিলিন্ডার এবং অনুরূপ সরঞ্জামগুলির জন্য শক্তি সরবরাহ করার জন্য ডিজাইন করা হয়েছে।

8লুব্রিকেশন সিস্টেম কেন্দ্রীভূত লুব্রিকেশন এবং ম্যানুয়াল লুব্রিকেশনের সংমিশ্রণ ব্যবহার করে।Centralized lubrication is primarily utilized for timed and quantitative lubrication of the main linear guides and lead screws. কেন্দ্রীয় তৈলাক্তকরণ মূলত প্রধান রৈখিক গাইড এবং লিড স্ক্রুগুলির সময়মতো এবং পরিমাণগত তৈলাক্তকরণের জন্য ব্যবহৃত হয়।.

9মেশিন টুল এর কন্ট্রোল সিস্টেম একটি হোস্ট কম্পিউটার, পিএলসি, এবং অন্যান্য সংশ্লিষ্ট উপাদান গঠিত.Processing programs are generated by inputting CAD drawings or processing parameters via a USB interface or keyboard. প্রসেসিং প্রোগ্রামগুলি ইউএসবি ইন্টারফেস বা কীবোর্ডের মাধ্যমে সিএডি অঙ্কন বা প্রসেসিং পরামিতিগুলি ইনপুট করে তৈরি করা হয়।These processing programs can be stored, retrieved, displayed, and communicated at any time based on part numbers. এই প্রসেসিং প্রোগ্রামগুলোকে যেকোনো সময় পার্ট নাম্বারের উপর ভিত্তি করে সংরক্ষণ, পুনরুদ্ধার, প্রদর্শন এবং যোগাযোগ করা যায়।The machine tool is capable of not only realizing manual adjustment and control of individual processing parameters but also achieving fully automated control for the entire processing workflow. মেশিন টুলটি কেবলমাত্র পৃথক প্রসেসিং পরামিতিগুলির ম্যানুয়াল সমন্বয় এবং নিয়ন্ত্রণ উপলব্ধি করতে সক্ষম নয় বরং পুরো প্রসেসিং ওয়ার্কফ্লোটির জন্য সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণ অর্জন করতে সক্ষম।.

During sample demonstration sessions, the CNC beam and sheet metal drilling, marking, and shearing machine can effectively demonstrate its processing capabilities when operating on standard H-beam samples—with different flange widths and web thicknesses—and channel steel samples of various dimensionsএই প্রদর্শনীতে প্রদর্শিত নমুনাগুলি স্পষ্টভাবে ইঙ্গিত করে যে সরঞ্জামগুলির সঠিক হোল পজিশনিং, মসৃণ ট্যাপড থ্রেড এবং পরিষ্কার চিহ্নিতকরণ প্যাটার্ন অর্জনের ক্ষমতা রয়েছে।সুতরাং এটির উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা বাস্তব অ্যাপ্লিকেশন দৃশ্যকল্পগুলিতে পুরোপুরি প্রতিফলিত করে.

The High-Speed CNC H-Beam Drilling, Marking and Shearing Machine is primarily deployed in steel structure manufacturing plants and bridge construction projects. স্টিল স্ট্রাকচার নির্মাণ প্রকল্পের মধ্যে,it provides precision machining for H-beams used in frame and support structures. এটি ফ্রেমওয়ার্ক এবং সমর্থন কাঠামোর জন্য ব্যবহৃত এইচ-বিমগুলির জন্য যথার্থ যন্ত্রপাতি সরবরাহ করে।ব্রিজ নির্মাণের ক্ষেত্রে, এই প্রকল্পের জন্য একটি শক্তিশালী ভিত্তি স্থাপন করা হয়।এই সরঞ্জাম H-Beams উপর উচ্চ-নির্ভুলতা ড্রিলিং অপারেশন সঞ্চালন না শুধুমাত্র সেতু কাঠামোগত স্থায়িত্ব উন্নত কিন্তু তাদের কার্যকরভাবে দীর্ঘমেয়াদী লোড প্রতিরোধ করতে সক্ষমচমৎকার অপারেশনাল দক্ষতার সাথে, মেশিনটি এই মূল অবকাঠামো খাতগুলির জন্য নির্ভরযোগ্য সহায়তা প্রদান করে এবং সংশ্লিষ্ট প্রকল্পগুলির মসৃণ অগ্রগতি নিশ্চিত করে।
