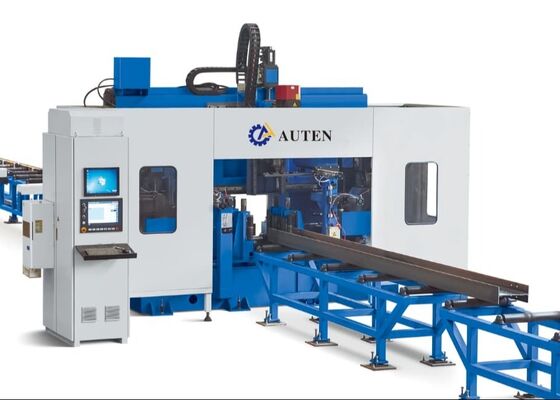

সিএনসি বিম ড্রিলিং মেশিন BT40 স্টিল স্ট্রাকচার অ্যাপ্লিকেশনের জন্য স্পিন্ডলস 40 মিমি গর্ত ব্যাসার্ধ
প্রয়োগঃ
এই মেশিনিং সেন্টারটি বিশেষভাবে এইচ-রশ্মির উপর ড্রিলিং অপারেশনের জন্য ডিজাইন করা হয়েছে। তিনটি উচ্চ গতির নির্ভুলতা ড্রিলিং স্পিন্ডল দিয়ে সজ্জিত,এটি ব্যতিক্রমী দক্ষতার সাথে workpieces উপর ড্রিলিং প্রক্রিয়া সঞ্চালনউচ্চতর যন্ত্রপাতি যন্ত্রপাতি এবং ব্যবহারকারী-বান্ধব অপারেশন ক্ষমতা গর্বিত, এই সরঞ্জাম ইস্পাত কাঠামো শিল্পে একটি সমালোচনামূলক উচ্চ-কার্যকারিতা সমাধান হিসাবে কাজ করে।এটি নির্মাণ প্রকৌশল সহ মূল খাতে ব্যাপকভাবে ব্যবহৃত হয়, সেতু অবকাঠামো, টাওয়ার মাস্ট উত্পাদন এবং গ্রিড কাঠামো প্রকল্প।
স্পেসিফিকেশনঃ
| H beam পরামিতি |
Max. Size Width x Height. সর্বোচ্চ. আকার প্রস্থ x উচ্চতা |
১২৫০x৬০০ মিমি |
| Min. Size Width x Height. আকার প্রস্থ x উচ্চতা |
২০০×৭৫ মিমি |
| ম্যাক্স. বিম দৈর্ঘ্য |
১২,০০০ মিমি |
| প্রধান স্পিন্ডল |
কুইটি। |
3 |
| মডেল |
বিটিআই |
| মোটর শক্তি |
৩x১১ কিলোওয়াট |
| স্পিন্ডল গতি |
২০০-৩০০০ ঘন্টা / মিনিট |
| হোল ব্যাসার্ধ সর্বোচ্চ |
φ40 মিমি |
| মোটর শক্তি |
ফিড সার্ভো মোটর শক্তি |
২x৩ কিলোওয়াট |
| পজিশনিং সার্ভো মোটর পাওয়ার |
২x৩ কিলোওয়াট |
| প্রসেসিং নির্ভুলতা |
হোল ডিসটেন্স ডিভিয়েশন |
দুইটি গর্ত এক মিটারের মধ্যে। |
±0.5 |
| The allowable deviation value increases by ±0.2mm for every additional 1 meter of the hole distance, and the maximum does not exceed ±2mm. গর্তের দূরত্বের প্রতিটি অতিরিক্ত ১ মিটারের জন্য অনুমোদিত বিচ্যুতির মান ±0.2 মিমি বৃদ্ধি পায়, এবং সর্বোচ্চটি ±2 মিমি অতিক্রম করে না। |
| এন্ড মার্জিন ডিভিয়েশন |
±1.0 মিমি |
| হাইড্রোলিক সিস্টেম |
হাইড্রোলিক পাম্প চাপ |
৭ এমপিএ |
| তেল পাম্প মোটর শক্তি |
৭ কিলোওয়াট |
| বৈদ্যুতিক সিস্টেম |
নিয়ন্ত্রণ পদ্ধতি |
পিএলসি |
| CNC axes এর সংখ্যা |
7 |
| সামগ্রিক আকার (L x W x H) |
৩২০০০x৬২০০x৪০০০ |
পণ্যের বৈশিষ্ট্য
1. এই 3 ডি এইচ মরীচি ড্রিলিং এবং কাটিয়া মেশিন টুল প্রধানত মেশিন শরীর, সিএনসি খাওয়ানো সিস্টেম, উপাদান কনভেয়র, বৈদ্যুতিক সিস্টেম, জলবাহী সিস্টেম, কুলিং সিস্টেম,তৈলাক্তকরণ ব্যবস্থাএকটি স্থির বিছানা কাঠামো এবং একটি চলনশীল workpiece সেটআপ ব্যবহার করে, মেশিন টুল বড় আকারের H- বীম প্রক্রিয়াকরণের জন্য অত্যন্ত উপযুক্ত।এটি অবিচ্ছিন্ন উৎপাদন কার্যক্রমকে সক্ষম করে এবং এটি একটি উচ্চ স্তরের অটোমেশন দ্বারা চিহ্নিত করা হয়.
2. ড্রিলিং মেশিনের দেহটি বিছানা, সিএনসি স্লাইডিং টেবিল সমন্বয়, সমর্থন ডিভাইস, উপরের প্রেসিং ডিভাইস, পাশের প্রেসিং ডিভাইস এবং সনাক্তকরণ ডিভাইসগুলির সমন্বয়ে গঠিত।CNC স্লাইডিং টেবিলের উপাদানগুলির মধ্যে রয়েছে স্থির দিকএইচ-বিম ড্রিলিং অপারেশনগুলির জন্য বিশেষভাবে ডিজাইন করা, স্লাইডিং টেবিল সমন্বয়গুলি একটি স্লাইডিং প্লেট, একটি স্লাইডিং টেবিল বেস,একটি স্পিন্ডল হেডস্টক, একটি উচ্চ গতির যান্ত্রিক স্পিন্ডল, একটি টুল সিলিন্ডার, একটি পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর, একটি সার্ভো মোটর, রৈখিক গাইড, এবং সীসা স্ক্রু।
3. সিএনসি খাওয়ানো সিস্টেম brackets, গিয়ার, racks, servo মোটর, reducers, এবং manipulators গঠিত হয়। servo মোটর H-beam এর X- দিকের আন্দোলন উপলব্ধি করতে manipulator drives,এইভাবে এইচ-রশ্মির খাওয়ানো এবং ওয়ার্কপিসের সঠিক অবস্থানকে সক্ষম করে.
4. উপাদান কনভেয়র একটি ইন-ফিডিং কনভেয়র এবং একটি আউট-ফিডিং কনভেয়র বিভক্ত করা হয়। ইন-ফিডিং কনভেয়র কনভেয়র brackets, সমর্থন রোলার, এবং পাশের ধাক্কা ডিভাইস গঠিত,যা বিশেষভাবে প্রোফাইলযুক্ত স্টিলের ব্লাঙ্ক পরিবহনের জন্য ডিজাইন করা হয়েছে, Y- দিকের অবস্থান অর্জন, এবং উপাদান খাওয়ানোর প্রক্রিয়া সম্পন্ন করার জন্য সিএনসি খাওয়ানোর ডিভাইসের সাথে সহযোগিতা করে।আউট ফিডিং কনভেয়র উপাদান চ্যানেল brackets এবং সমর্থন রোলার গঠিত হয়, এবং এটি বিশেষভাবে সমাপ্ত workpieces পরিবহন জন্য ব্যবহৃত হয়।
5. শীতল সিস্টেম অভ্যন্তরীণ এবং বাহ্যিক শীতল পদ্ধতি গ্রহণ করে, খনির গর্তটি শীতল করার জন্য তেল কুয়াশা ব্যবহার করে। এর সুবিধাগুলির মধ্যে একটি হ্রাসকৃত শীতল তরল ভলিউম রয়েছে যা খরচ কার্যকারিতা সমর্থন করে,পরিবেশগত স্থিতিশীলতা, এবং ড্রিল বিট পরিধান হ্রাস।
6হাইড্রোলিক সিস্টেমটি উপরের প্রেসিং ডিভাইস, পাশের প্রেসিং ডিভাইস, টুল সিলিন্ডার এবং অন্যান্য প্রাসঙ্গিক উপাদানগুলির জন্য শক্তি সরবরাহের জন্য দায়ী।
7বায়ুসংক্রান্ত সিস্টেমটি ম্যানিপুলেটর, পরীক্ষার সিলিন্ডার এবং সমতুল্য সরঞ্জামগুলির জন্য শক্তি সরবরাহ করার জন্য ডিজাইন করা হয়েছে।
8. তৈলাক্তকরণ ব্যবস্থা কেন্দ্রীয় তৈলাক্তকরণ এবং ম্যানুয়াল তৈলাক্তকরণের সংমিশ্রণ ব্যবহার করে।কেন্দ্রীভূত তৈলাক্তকরণ প্রধানত প্রধান রৈখিক গাইড এবং সীসা স্ক্রু সময় এবং পরিমাণগত তৈলাক্তকরণের জন্য প্রয়োগ করা হয়.
9. মেশিন টুল এর নিয়ন্ত্রণ ব্যবস্থা একটি হোস্ট কম্পিউটার, পিএলসি, এবং অন্যান্য সংশ্লিষ্ট উপাদান গঠিত। প্রোগ্রামিং পদ্ধতিঃপ্রসেসিং প্রোগ্রামগুলি একটি ইউএসবি ইন্টারফেস বা কীবোর্ডের মাধ্যমে সিএডি অঙ্কন বা প্রসেসিং পরামিতিগুলি ইনপুট করে তৈরি করা হয়. এই প্রসেসিং প্রোগ্রামগুলি অংশ নম্বর অনুযায়ী যে কোনও সময় সংরক্ষণ, পুনরুদ্ধার, প্রদর্শন এবং প্রেরণ করা যেতে পারে।মেশিন টুল শুধুমাত্র পৃথক প্রক্রিয়াকরণ পরামিতি ম্যানুয়াল সমন্বয় এবং নিয়ন্ত্রণ উপলব্ধি করতে সক্ষম নয় কিন্তু সমগ্র প্রক্রিয়াকরণ কর্মপ্রবাহের জন্য সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণ অর্জন করতে সক্ষম.
During sample demonstration sessions, the CNC beam and sheet metal drilling, marking, and shearing machine can adequately showcase its processing capabilities when operating on standard H-beam samples—featuring varying flange widths and web thicknesses—and channel steel samples of diverse dimensionsএই প্রদর্শনীতে উপস্থাপিত নমুনাগুলি স্পষ্টভাবে এই সরঞ্জামগুলির সঠিক গর্তের অবস্থান, মসৃণ ট্যাপড থ্রেড এবং স্বতন্ত্র চিহ্নিতকরণের নিদর্শনগুলি অর্জন করার ক্ষমতাকে চিত্রিত করে।এইভাবে বাস্তব অ্যাপ্লিকেশন দৃশ্যকল্পগুলিতে তার উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা সম্পূর্ণরূপে প্রতিফলিত করে.

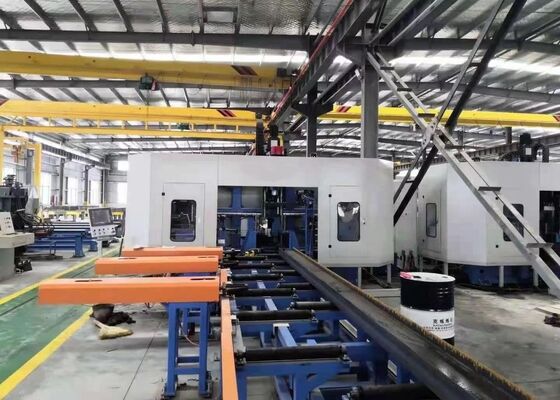

হাই-স্পিড সিএনসি এইচ-বিম ড্রিলিং, মার্কিং এবং শিয়ারিং মেশিন প্রধানত ইস্পাত কাঠামো উত্পাদন সুবিধা এবং সেতু নির্মাণ প্রকল্পে স্থাপন করা হয়।এটি ফ্রেম এবং সমর্থন কাঠামোর মধ্যে প্রয়োগ করা H- বিম জন্য স্পষ্টতা যন্ত্রপাতি প্রদান করে, এইভাবে ইস্পাত কাঠামোর স্থিতিশীল সমাবেশের জন্য একটি শক্ত ভিত্তি স্থাপন করে।এই সরঞ্জামটি এইচ-বিমগুলিতে উচ্চ-নির্ভুলতার ড্রিলিং অপারেশন পরিচালনা করে। এটি কেবল সেতুর কাঠামোগত স্থিতিশীলতা বাড়িয়ে তোলে না বরং দীর্ঘমেয়াদী বোঝা বহন করতে সক্ষম করে।এই মেশিনটি অপারেশনাল দক্ষতার দিক থেকে অত্যন্ত ভালো এবং এই গুরুত্বপূর্ণ অবকাঠামো খাতের জন্য নির্ভরযোগ্য সহায়তা প্রদান করে।
