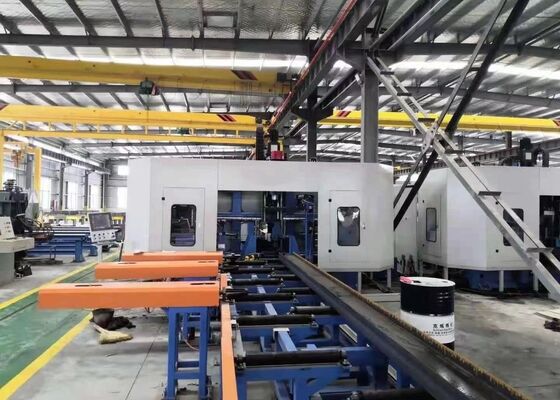

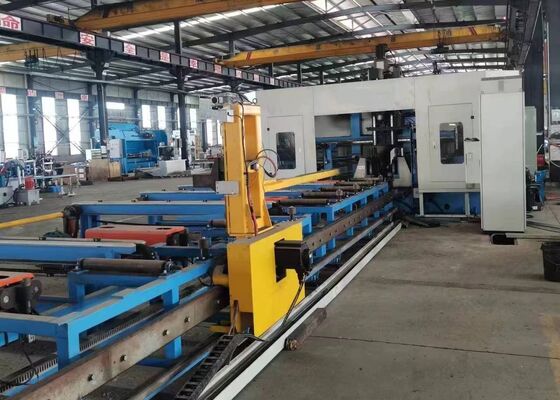

1250x600 মিমি প্রস্থ উচ্চতা সিএনসি বিম 3 ডি ড্রিলিং মেশিন BT40 ইস্পাত কাঠামোর প্রয়োগের জন্য স্পিন্ডল
প্রয়োগঃ
এই মেশিনিং সেন্টারটি বিশেষভাবে এইচ-রশ্মির উপর ড্রিলিং অপারেশনের জন্য ডিজাইন করা হয়েছে। এতে তিনটি উচ্চ গতির নির্ভুলতা ড্রিলিং স্পিন্ডল রয়েছে।এটি অসাধারণ দক্ষতার সাথে ওয়ার্কপিসের উপর ড্রিলিং কাজগুলি সম্পাদন করেএই সরঞ্জামটি তার ব্যতিক্রমী যন্ত্রের নির্ভুলতা এবং স্বজ্ঞাত ব্যবহারকারীর ইন্টারফেসের সাথে ইস্পাত কাঠামো শিল্পের মধ্যে একটি উচ্চ-কার্যকারিতা সমাধানের প্রতিনিধিত্ব করে।এটি নির্মাণ প্রকৌশলের মতো সমালোচনামূলক সেক্টরে ব্যাপকভাবে ব্যবহৃত হয়, সেতু অবকাঠামো, টাওয়ার মাস্ট উত্পাদন এবং গ্রিড কাঠামো প্রকল্প।
স্পেসিফিকেশনঃ
| H beam পরামিতি |
Max. Size Width x Height. সর্বোচ্চ. আকার প্রস্থ x উচ্চতা |
১২৫০x৬০০ মিমি |
| Min. Size Width x Height. আকার প্রস্থ x উচ্চতা |
২০০×৭৫ মিমি |
| ম্যাক্স. বিম দৈর্ঘ্য |
১২,০০০ মিমি |
| প্রধান স্পিন্ডল |
কুইটি। |
3 |
| মডেল |
বিটিআই |
| মোটর শক্তি |
৩x১১ কিলোওয়াট |
| স্পিন্ডল গতি |
২০০-৩০০০ ঘন্টা / মিনিট |
| হোল ব্যাসার্ধ সর্বোচ্চ |
φ40 মিমি |
| মোটর শক্তি |
ফিড সার্ভো মোটর শক্তি |
২x৩ কিলোওয়াট |
| পজিশনিং সার্ভো মোটর পাওয়ার |
২x৩ কিলোওয়াট |
| প্রসেসিং নির্ভুলতা |
হোল ডিসটেন্স ডিভিয়েশন |
দুইটি গর্ত এক মিটারের মধ্যে। |
±0.5 |
| The allowable deviation value increases by ±0.2mm for every additional 1 meter of the hole distance, and the maximum does not exceed ±2mm. গর্তের দূরত্বের প্রতিটি অতিরিক্ত ১ মিটারের জন্য অনুমোদিত বিচ্যুতির মান ±0.2 মিমি বৃদ্ধি পায়, এবং সর্বোচ্চটি ±2 মিমি অতিক্রম করে না। |
| এন্ড মার্জিন ডিভিয়েশন |
±1.0 মিমি |
| হাইড্রোলিক সিস্টেম |
হাইড্রোলিক পাম্প চাপ |
৭ এমপিএ |
| তেল পাম্প মোটর শক্তি |
৭ কিলোওয়াট |
| বৈদ্যুতিক সিস্টেম |
নিয়ন্ত্রণ পদ্ধতি |
পিএলসি |
| CNC axes এর সংখ্যা |
7 |
| সামগ্রিক আকার (L x W x H) |
৩২০০০x৬২০০x৪০০০ |
পণ্যের বৈশিষ্ট্য
1এই 3 ডি এইচ-বিম ড্রিলিং এবং কাটিয়া মেশিন প্রধানত মেশিন শরীর, সিএনসি খাওয়ানো সিস্টেম, উপাদান কনভেয়র, বৈদ্যুতিক সিস্টেম, জলবাহী সিস্টেম, কুলিং সিস্টেম,তৈলাক্তকরণ ব্যবস্থাএকটি স্থির বিছানা কাঠামো সঙ্গে একটি চলনশীল workpiece সেটআপ সঙ্গে, মেশিন বড় H- বীম প্রক্রিয়াকরণের জন্য আদর্শভাবে উপযুক্ত।এটি ক্রমাগত উৎপাদন সমর্থন করে এবং এটির উন্নত স্তরের অটোমেশন দ্বারা চিহ্নিত করা হয়.
2. ড্রিলিং মেশিনের দেহটিতে বিছানা, সিএনসি স্লাইডিং টেবিল সমন্বয়, সমর্থন ডিভাইস, উপরের এবং পাশের প্রেসিং ইউনিট এবং সনাক্তকরণ সিস্টেম রয়েছে।সিএনসি স্লাইডিং টেবিলের উপাদানগুলির মধ্যে স্থির দিক অন্তর্ভুক্ত রয়েছেবিশেষভাবে এইচ-বিম ড্রিলিং অপারেশনগুলির জন্য ডিজাইন করা, স্লাইডিং টেবিল সমষ্টিগুলি একটি স্লাইডিং প্লেট, স্লাইডিং টেবিল বেস,স্পিন্ডল হেডস্টক, উচ্চ গতির যান্ত্রিক স্পিন্ডল, টুল সিলিন্ডার, পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর, সার্ভো মোটর, রৈখিক গাইড এবং সীসা স্ক্রু।
3. সিএনসি খাওয়ানোর সিস্টেমটি ব্র্যাকেট, গিয়ার, র্যাক, সার্ভো মোটর, হ্রাসকারী এবং ম্যানিপুলেটরগুলির সমন্বয়ে গঠিত। সার্ভো মোটর ম্যানিপুলেটরকে চালিত করে, এইচ-রশ্মির এক্স-নির্দেশের আন্দোলনকে সহজতর করে,এইভাবে সঠিক খাওয়ানো এবং workpiece সঠিক অবস্থান নিশ্চিত.
4. উপাদান কনভেয়র একটি ইন-ফিডিং কনভেয়র এবং একটি আউট-ফিডিং কনভেয়র উভয় গঠিত হয়। ইন-ফিডিং কনভেয়র কনভেয়র brackets, সমর্থন রোলার, এবং পাশের ধাক্কা ডিভাইস অন্তর্ভুক্ত,বিশেষভাবে প্রোফাইলযুক্ত ইস্পাত খালি স্থানান্তর জন্য ডিজাইন করা, Y-দিকের অবস্থান অর্জন, এবং উপাদান খাওয়ানোর প্রক্রিয়া সম্পন্ন করতে সিএনসি খাওয়ানোর সিস্টেমের সাথে একত্রে কাজ করে।উপাদান চ্যানেল brackets এবং সমর্থন রোলার গঠিত, সমাপ্ত ওয়ার্কপিসের পরিবহনের জন্য নিবেদিত।
5. শীতল সিস্টেম অভ্যন্তরীণ এবং বহিরাগত উভয় শীতল পদ্ধতি ব্যবহার করে, খনির গর্ত ঠান্ডা করার জন্য তেল কুয়াশা ব্যবহার করে। এই পদ্ধতিতে বিভিন্ন সুবিধা রয়েছে, যার মধ্যে কমানো শীতল তরল খরচ,খরচ দক্ষতা বৃদ্ধি, পরিবেশগত স্থায়িত্ব, এবং ড্রিল বিট পরিধান কমাতে।
6হাইড্রোলিক সিস্টেমটি উপরের প্রেসিং ডিভাইস, পাশের প্রেসিং ডিভাইস, টুল সিলিন্ডার এবং অন্যান্য সংশ্লিষ্ট উপাদানগুলিকে চালিত করার জন্য দায়ী।
7বায়ুসংক্রান্ত সিস্টেমটি ম্যানিপুলেটর, পরীক্ষার সিলিন্ডার এবং অন্যান্য তুলনামূলক সরঞ্জামগুলিতে শক্তি সরবরাহের জন্য ডিজাইন করা হয়েছে।
8. তৈলাক্তকরণ ব্যবস্থা কেন্দ্রীয় এবং ম্যানুয়াল তৈলাক্তকরণ পদ্ধতি উভয়ই একত্রিত করে।কেন্দ্রীভূত তৈলাক্তকরণ প্রধানত প্রধান রৈখিক গাইড এবং সীসা স্ক্রু সময়মত এবং সুনির্দিষ্ট তৈলাক্তকরণ জন্য ব্যবহৃত হয়.
9. মেশিন টুল এর কন্ট্রোল সিস্টেম একটি হোস্ট কম্পিউটার, পিএলসি, এবং অন্যান্য সংশ্লিষ্ট উপাদান গঠিত। প্রোগ্রামিং পদ্ধতিঃProcessing programs are generated by inputting CAD drawings or processing parameters via a USB interface or keyboard. প্রসেসিং প্রোগ্রামগুলি ইউএসবি ইন্টারফেস বা কীবোর্ডের মাধ্যমে সিএডি অঙ্কন বা প্রসেসিং পরামিতিগুলি ইনপুট করে তৈরি করা হয়।. এই প্রোগ্রামগুলি অংশ সংখ্যাগুলির উপর ভিত্তি করে যে কোনও সময় সংরক্ষণ, পুনরুদ্ধার, প্রদর্শন এবং প্রেরণ করা যেতে পারে।সিস্টেমটি শুধুমাত্র পৃথক প্রক্রিয়াকরণ পরামিতিগুলির ম্যানুয়াল সমন্বয় এবং নিয়ন্ত্রণের অনুমতি দেয় না বরং পুরো প্রক্রিয়াকরণ কর্মপ্রবাহের সম্পূর্ণ অটোমেশনও সক্ষম করে.
During sample demonstration sessions, the CNC beam and sheet metal drilling, marking, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples of different sizesএই প্রদর্শনীতে উপস্থাপিত নমুনাগুলি স্পষ্টভাবে হোল পজিশনিং, মসৃণ ট্যাপড থ্রেড এবং সঠিক চিহ্নিতকরণের নিদর্শনগুলি অর্জন করার সরঞ্জামের ক্ষমতাকে তুলে ধরেছে,এইভাবে বাস্তব বিশ্বের অ্যাপ্লিকেশনে তার উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা সম্পূর্ণরূপে প্রদর্শন.
হাই-স্পিড সিএনসি এইচ-বিম ড্রিলিং, মার্কিং, এবং কাটিয়া মেশিন প্রধানত ইস্পাত কাঠামো উত্পাদন উদ্ভিদ এবং সেতু নির্মাণ প্রকল্পে ব্যবহৃত হয়। ইস্পাত কাঠামো কর্মশালায়,এটি ফ্রেম এবং সমর্থন কাঠামোর মধ্যে ব্যবহৃত এইচ-রশ্মিগুলির সুনির্দিষ্ট মেশিনিং নিশ্চিত করে, যার ফলে ইস্পাত কাঠামোগুলির স্থিতিশীল সমাবেশের জন্য একটি শক্ত ভিত্তি সরবরাহ করা হয়।সেতুর কাঠামোগত অখণ্ডতা বাড়ানো এবং দীর্ঘমেয়াদী বোঝা কার্যকরভাবে বহন করতে সক্ষম করাঅপারেশনাল দক্ষতার সঙ্গে এই সরঞ্জামগুলি এই গুরুত্বপূর্ণ অবকাঠামো ক্ষেত্রগুলিতে নির্ভরযোগ্য সহায়তা প্রদান করে, সংশ্লিষ্ট প্রকল্পগুলির সুষ্ঠু বাস্তবায়ন নিশ্চিত করে।
