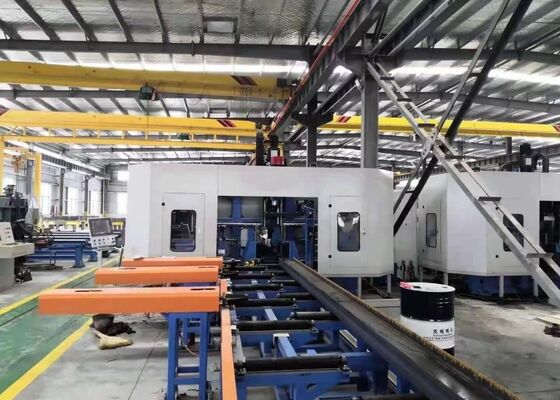

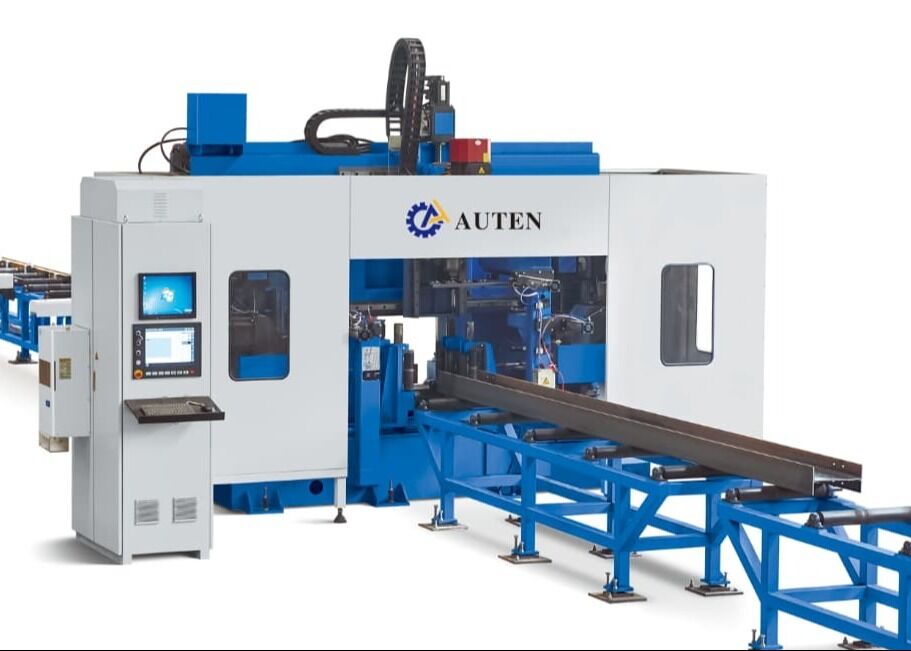

মডেল BHD1000/3 সিএনসি 3D বিম ড্রিলিং কাটিং মেশিন লাইন 40মিমি ড্রিলিং ব্যাস
পণ্যের পরিচিতি:
সিএনসি এইচ বিম ড্রিলিং মেশিন প্রধানত এইচ-আকৃতির ইস্পাত, চ্যানেল ইস্পাত, কোণ ইস্পাত এবং অন্যান্য ইস্পাত ড্রিলিং, ট্যাপ করা, চিহ্নিত করা এবং স্কোর করার জন্য ব্যবহৃত হয়। এটি ভবন, গ্যারেজ, টাওয়ার এবং গ্রিড কাঠামোর মতো ইস্পাত কাঠামো শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
১. বিল্ডিং স্টিল স্ট্রাকচার শিল্পের জন্য প্রয়োজনীয় এবং বিশেষ ড্রিলিং সরঞ্জাম।
২. উচ্চ নির্ভুলতা এবং উচ্চ দক্ষতার সাথে একই সময়ে এইচ বিম এবং চ্যানেলের তিনটি পৃষ্ঠে ছিদ্র ড্রিল করুন।
৩. ৭টি সিএনসি অক্ষ, স্বয়ংক্রিয়ভাবে সঠিক ফিডিং এবং পজিশনিং সম্পন্ন করে।
৪. AUTOCAD এবং DSTV ওয়ার্কপিস অঙ্কন চিনতে পারে এবং সেগুলিকে মেশিনিং প্রোগ্রামে রূপান্তর করতে পারে।
পণ্যের প্যারামিটার:
| মডেল |
BHD1000/3 |
| এইচ বিম প্রস্থের পরিসীমা (মিমি) |
১০০~১০০০ |
| এইচ বিম উচ্চতার পরিসীমা (মিমি) |
১০০~৫০০ |
| চ্যানেল ইস্পাত প্রস্থের পরিসীমা (মিমি) |
১০০~১০০০ |
| চ্যানেল ইস্পাত উচ্চতার পরিসীমা (মিমি) |
১০০~২৫০ |
| সর্বোচ্চ। ওয়ার্কপিস পুরুত্ব (মিমি) |
৮০ |
| সর্বোচ্চ। ওয়ার্কপিস দৈর্ঘ্য (মি) |
১২ বা ১৫ (ঐচ্ছিক) |
| ড্রিলিং স্পিন্ডল সংখ্যা |
মোট ৩টি স্পিন্ডল, উপরের ইউনিটে একটি স্পিন্ডল, যথাক্রমে বাম এবং ডান দিকে |
| স্পিন্ডল ছিদ্র টেপার |
BT40 |
| সর্বোচ্চ। ড্রিলিং ব্যাস (মিমি) |
৪০ |
| স্পিন্ডল মোটর পাওয়ার (kW) |
১১/১৫ |
| স্পিন্ডল গতি (আর/মিনিট) |
১০০~৩০০০ |
| স্পিন্ডল ফিডিং গতি (মি/মিনিট) |
০~১০ |
| এক্স-অক্ষ ফিডিং গতি (মি/মিনিট) |
০~২০ |
| টুল ম্যাগাজিনের সংখ্যা |
৩ |
| টুল ম্যাগাজিনের ধরণ এবং ক্ষমতা |
সারি ধরণ, ৩x৪ (ঐচ্ছিক) |
| মার্কিং ইউনিট (ঐচ্ছিক) |
ডিস্ক টাইপিং, ৩৬ অক্ষর, অক্ষরের আকার Φ১০মিমি |
| সিএনসি সিস্টেম |
জার্মান, জাপান, চীন INVT |
| কুলিং পদ্ধতি |
স্প্রে কুলিং, অভ্যন্তরীণ কুলিং + বাহ্যিক কুলিং |
| মেশিনের সামগ্রিক আকার (মি) |
প্রায় ৩৩x৫.৫x৩.৫ |
| মোট শক্তি (kW) |
প্রায় ৬০ |
| উপরের প্যারামিটারগুলি গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুসারে সামঞ্জস্য এবং পরিবর্তন করা যেতে পারে। |
পণ্যের বৈশিষ্ট্য:
১. বিম স মেশিন ফিডিং মেকানিজম উচ্চ গতি এবং পজিশনিং নির্ভুলতার সাথে সিএনসি ক্যারেজ ক্ল্যাম্পিং এবং ফিডিং গ্রহণ করে।
২. তিনটি BT40 উচ্চ-গতির স্পিন্ডল এইচ-বিমের তিনটি মুখ ড্রিল করতে ব্যবহৃত হয়। এটি কার্বাইড ড্রিল বিট ব্যবহার করে, স্পিন্ডল ঘূর্ণন গতি ৩০০০rpm পর্যন্ত হতে পারে। প্রক্রিয়াকরণের দক্ষতা বেশি এবং ড্রিলিং প্রভাব ভাল। ড্রিলিংয়ের সময় উৎপন্ন চিপগুলি চেইন-টাইপ চিপ কনভেয়র দ্বারা পরিবাহিত হবে।
৩. সিএনসি বিম ড্রিল লাইনের কুলিং সিস্টেম মিস্ট কুলিং গ্রহণ করে, যার অভ্যন্তরীণ কুলিং এবং বাহ্যিক কুলিংয়ের কাজ রয়েছে। প্রতিটি ড্রিলিং স্পিন্ডল বক্সে নিজস্ব বাহ্যিক কুলিং নজল এবং অভ্যন্তরীণ কুলিং সংযোগকারী রয়েছে, যা ড্রিলিংয়ের প্রয়োজন অনুসারে নির্বাচন করা যেতে পারে। অভ্যন্তরীণ কুলিং এবং বাহ্যিক কুলিং আলাদাভাবে বা একযোগে ব্যবহার করা যেতে পারে।
৪. স্বয়ংক্রিয় টুল চেঞ্জার (ATC) সিস্টেম গ্রাহকদের প্রয়োজন অনুসারে সজ্জিত করা যেতে পারে, ম্যানুয়ালি টুল প্রতিস্থাপন করার প্রয়োজন নেই, সময় বাঁচায় এবং কাজের দক্ষতা উন্নত করে।
৫. বিম ড্রিলিং মেশিন হাইড্রোলিক ডিস্ক মার্কিং মেশিন ঐচ্ছিকভাবে সজ্জিত করা যেতে পারে। ডিস্কটি সার্ভো মোটর দ্বারা পজিশন করা হয় এবং দ্রুত ৩৬টি ভিন্ন অক্ষর চিহ্নিত করতে পারে।
৬. স্বয়ংক্রিয় স্ক্রাইবিং এবং ট্যাপ করার ফাংশনগুলি ঐতিহ্যবাহী ম্যানুয়াল স্ক্রাইবিংকে প্রতিস্থাপন করে। স্ক্রাইবিং টুলগুলি এইচ-বিম ফ্ল্যাঞ্জ এবং ওয়েবে পরবর্তী ওয়েল্ডিং প্রক্রিয়ার জন্য প্লেটের অবস্থান চিহ্নিত করতে ব্যবহার করা যেতে পারে, সময় এবং শ্রম সাশ্রয় করে এবং নির্ভুলতা উন্নত করে। এইচ-বিম ফ্ল্যাঞ্জ এবং ওয়েবে ট্যাপ করাও সম্ভব, যা উৎপাদন দক্ষতা উল্লেখযোগ্যভাবে উন্নত করে।
৭. সিএনসি বিম ড্রিলিং মেশিন ফিডিং এবং প্রক্রিয়াকরণের সময় ওয়ার্কপিস ক্ল্যাম্পিং, ক্ল্যাম্পের অনুদৈর্ঘ্য উত্তোলন এবং পার্শ্বীয় পুশ ক্ল্যাম্পিং, ক্ল্যাম্প ফিক্সিং এবং আলগা করা সমস্তই হাইড্রোলিক সিস্টেম দ্বারা সম্পন্ন হয়, যা অপারেশনের সময় সরঞ্জামের নির্ভরযোগ্যতা নিশ্চিত করে।
৮. কন্ট্রোল সিস্টেম একটি হোস্ট কম্পিউটার এবং পিএলসি নিয়ে গঠিত, যার মূল উপাদানগুলি স্বনামধন্য আন্তর্জাতিক ব্র্যান্ডের। একাধিক প্রোগ্রামিং পদ্ধতি অপারেটরদের সহজেই বিভিন্ন প্রোগ্রাম সম্পাদনা করতে দেয়। তৃতীয় পক্ষের অটোক্যাড বা TEKLA স্ট্রাকচার সিস্টেম থেকে তৈরি স্ট্রাকচারাল ডিজাইন ডেটা, যেমন DXF এবং DSTV ফাইল, আমদানি করা যেতে পারে।
নমুনা প্রদর্শনী সেশন চলাকালীন, সিএনসি বিম প্লেট মেটাল ড্রিলিং, মার্কিং এবং শিয়ারিং মেশিন স্ট্যান্ডার্ড এইচ-বিম নমুনা (বিভিন্ন ফ্ল্যাঞ্জ প্রস্থ এবং ওয়েব পুরুত্ব সহ) এবং বিভিন্ন আকারের চ্যানেল ইস্পাত নমুনাগুলির সাথে কাজ করার সময় তার প্রক্রিয়াকরণ ক্ষমতা কার্যকরভাবে প্রদর্শন করে। এই প্রদর্শনীগুলিতে উপস্থাপিত নমুনাগুলি মেশিনের নির্ভুল ছিদ্র পজিশনিং, পরিষ্কার ট্যাপ করা থ্রেড এবং স্পষ্ট মার্কিং প্যাটার্ন অর্জনের ক্ষমতা স্পষ্টভাবে তুলে ধরে—ব্যবহারিক প্রয়োগের পরিস্থিতিতে এর উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা সম্পূর্ণরূপে প্রদর্শন করে।
হাই-স্পিড সিএনসি এইচ-বিম ড্রিলিং, মার্কিং এবং শিয়ারিং মেশিন প্রধানত ইস্পাত কাঠামো ফ্যাব্রিকেশন প্ল্যান্ট এবং সেতু নির্মাণ প্রকল্পে ব্যবহৃত হয়। ইস্পাত কাঠামো কর্মশালায়, এটি ফ্রেমওয়ার্ক এবং সাপোর্ট স্ট্রাকচারে ব্যবহৃত এইচ-বিমগুলিতে নির্ভুল প্রক্রিয়াকরণ সম্পাদন করে, যা ইস্পাত নির্মাণের স্থিতিশীল সমাবেশের জন্য একটি শক্তিশালী ভিত্তি সরবরাহ করে। সেতু নির্মাণে, এটি এইচ-বিমগুলিতে উচ্চ-নির্ভুল ড্রিলিং অপারেশন পরিচালনা করে, যা কেবল সেতুগুলির কাঠামোগত শক্তি বাড়ায় না বরং দীর্ঘমেয়াদী লোড কার্যকরভাবে সহ্য করতে সক্ষম করে। এর উচ্চ অপারেশনাল দক্ষতার সাথে, মেশিনটি এই গুরুত্বপূর্ণ অবকাঠামো খাতগুলিতে নির্ভরযোগ্য সহায়তা প্রদান করে, সংশ্লিষ্ট প্রকল্পগুলির নির্বিঘ্ন অগ্রগতি নিশ্চিত করে।
