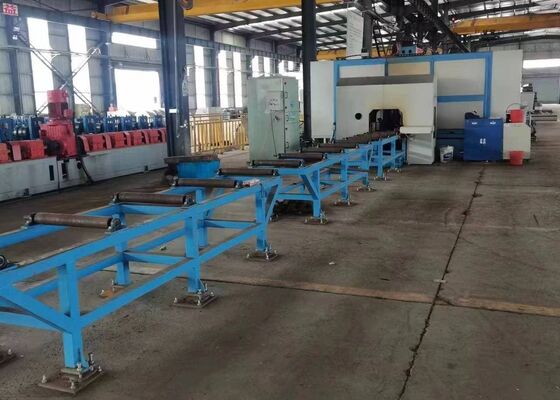

26mm Punching ব্যাসার্ধ সিএনসি মরীচি ড্রিলিং চিহ্নিতকরণ Shearing মেশিন লাইন BT50 ড্রিলিং স্পিন্ডল
পণ্যের ভূমিকা:
সিএনসি এইচ-বিম ড্রিলিং মেশিনটি মূলত এইচ-আকৃতির ইস্পাত, চ্যানেল ইস্পাত, কোণ ইস্পাত এবং অন্যান্য ইস্পাত উপকরণগুলিতে ড্রিলিং, ট্যাপিং, মার্কিং এবং স্কোরিং অপারেশনগুলির জন্য ব্যবহৃত হয়।এটি ইস্পাত কাঠামো শিল্পে ব্যাপকভাবে প্রয়োগ করা হয়, যেমন নির্মাণ, গ্যারেজ, টাওয়ার এবং গ্রিড কাঠামো সহ সেক্টর।
1ইস্পাত কাঠামো নির্মাণ শিল্পের জন্য প্রয়োজনীয় এবং বিশেষায়িত ড্রিলিং সরঞ্জাম।
2এইচ-বিম এবং চ্যানেলের তিনটি পৃষ্ঠের উপর একযোগে গর্ত ছিদ্র করতে সক্ষম, ব্যতিক্রমী নির্ভুলতা এবং উচ্চ দক্ষতার সাথে।
3. 7 সিএনসি অক্ষ দিয়ে সজ্জিত, স্বয়ংক্রিয় এবং সুনির্দিষ্ট খাওয়ানো এবং অবস্থান সক্ষম।
4. অটোক্যাড এবং ডিএসটিভি ওয়ার্কপিসের অঙ্কনগুলি স্বীকৃতি দিতে সক্ষম, তাদের মেশিনিং প্রোগ্রামগুলিতে রূপান্তর করে।
পণ্যের পরামিতি:
| মডেল |
BHD1000/3 |
| এইচ বিম প্রস্থ পরিসীমা (মিমি) |
১০০-১০০০ |
| এইচ বিম উচ্চতা পরিসীমা (মিমি) |
১০০-৫০০ |
| চ্যানেল ইস্পাত প্রস্থ পরিসীমা (মিমি) |
১০০-১০০০ |
| চ্যানেল ইস্পাত উচ্চতা পরিসীমা (মিমি) |
১০০-২৫০ |
| ওয়ার্কপিসের সর্বোচ্চ বেধ (মিমি) |
80 |
| ওয়ার্কপিসের সর্বোচ্চ দৈর্ঘ্য (মি) |
12 বা 15 (ঐচ্ছিক) |
| ড্রিলিং স্পিন্ডল Qty. |
মোট 3 স্পিন্ডল, উপরের ইউনিট, বাম পাশ এবং ডান দিকে যথাক্রমে এক স্পিন্ডল |
| স্পিন্ডল হোল কোপার |
বিটিআই |
| সর্বাধিক ড্রিলিং ব্যাসার্ধ (মিমি) |
40 |
| স্পিন্ডল মোটরের শক্তি (কেডব্লিউ) |
মেষপালক, ১৫/১১ |
| স্পিন্ডল স্পিড (r/min) |
১০০-৩০০০ |
| স্পিন্ডল ফিডিং গতি (মি/মিনিট) |
0 ~ 10 |
| এক্স-অক্ষের ফিডিং গতি (মি/মিনিট) |
০-২০ |
| টুল ম্যাগাজিনের পরিমাণ |
3 |
| টুল ম্যাগাজিনের ধরন এবং ক্ষমতা |
লাইন টাইপ, 3x4 (ঐচ্ছিক) |
| মার্কিং ইউনিট (বিকল্প) |
ডিস্ক টাইপিং, 36 অক্ষর, অক্ষরের আকার Φ10mm |
| CNC সিস্টেম |
জার্মান সিমেন্স, জাপান প্যানাসনিক, চীন INVT |
| ঠান্ডা করার পদ্ধতি |
স্প্রে কুলিং, অভ্যন্তরীণ কুলিং + বাহ্যিক কুলিং |
| মেশিনের সামগ্রিক আকার (মি) |
প্রায় ৩৩x৫.৫x৩।5 |
| মোট শক্তি ((কেডব্লিউ) |
প্রায় ৬০ |
| উপরের পরামিতিগুলি গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী সামঞ্জস্য এবং পরিবর্তন করা যেতে পারে। |
পণ্যের বৈশিষ্ট্যঃ
1. মেশিনের খাওয়ানোর প্রক্রিয়াটি সিএনসি-নিয়ন্ত্রিত ক্যারেজ clamping এবং খাওয়ানো ব্যবহার করে, উচ্চ গতির অপারেশন এবং সুনির্দিষ্ট অবস্থান সঠিকতা নিশ্চিত করে।
2. এইচ-বিমের তিনটি মুখের ড্রিল করার জন্য তিনটি বিটি 40 হাই-স্পিড স্পিন্ডল ব্যবহার করা হয়। কার্বাইড ড্রিল বিট দিয়ে সজ্জিত, স্পিন্ডলগুলি 3000 rpm পর্যন্ত ঘূর্ণন গতিতে পৌঁছতে পারে।এই নকশা উচ্চ প্রক্রিয়াকরণ দক্ষতা এবং চমৎকার ড্রিলিং ফলাফল প্রদান করে. ড্রিলিং প্রক্রিয়ার সময় উৎপন্ন চিপগুলি চেইন-টাইপ চিপ কনভেয়র দ্বারা দক্ষতার সাথে সরানো হয়।
3. সিএনসি বিম ড্রিল লাইনে একটি কুয়াশা শীতল সিস্টেম রয়েছে, যা অভ্যন্তরীণ এবং বাহ্যিক শীতল ক্ষমতা উভয়ই সরবরাহ করে।প্রতিটি ড্রিলিং স্পিন্ডল ইউনিট তার নিজস্ব বহিরাগত শীতল ডোজ এবং অভ্যন্তরীণ শীতল সংযোগকারী দিয়ে সজ্জিত করা হয়অভ্যন্তরীণ এবং বাহ্যিক শীতলতা স্বাধীনভাবে বা একযোগে ব্যবহার করা যেতে পারে।
4স্বয়ংক্রিয় টুল চেঞ্জার (এটিসি) সিস্টেমটি গ্রাহকের প্রয়োজনীয়তা অনুসারে ইনস্টল করা যেতে পারে, যা ম্যানুয়াল টুল পরিবর্তনের প্রয়োজনীয়তা দূর করে।এটি সময়ের দক্ষতা বৃদ্ধি করে এবং সামগ্রিক উত্পাদনশীলতা উল্লেখযোগ্যভাবে উন্নত করে.
5. বীম ড্রিলিং মেশিনটি একটি হাইড্রোলিক ডিস্ক চিহ্নিতকরণ সিস্টেমের সাথে বিকল্পভাবে সজ্জিত করা যেতে পারে।ডিস্ক একটি servo মোটর দ্বারা সঠিকভাবে অবস্থিত এবং দ্রুত এবং দক্ষতার সঙ্গে 36 বিভিন্ন অক্ষর চিহ্নিত করতে সক্ষম হয়.
6. স্বয়ংক্রিয় লেখার এবং ট্যাপিং ফাংশন ঐতিহ্যগত ম্যানুয়াল লেখার পদ্ধতি প্রতিস্থাপন।H-beam flanges এবং webs উপর পরবর্তী ঢালাই প্রক্রিয়া জন্য অবস্থান চিহ্নিত করতে scribing সরঞ্জাম ব্যবহার করা হয়এছাড়াও, এইচ-বিম ফ্ল্যাঞ্জ এবং ওয়েবগুলিতে ট্যাপিং করা যেতে পারে, যা উত্পাদন দক্ষতাকে উল্লেখযোগ্যভাবে বাড়িয়ে তোলে।
7. সিএনসি বীম ড্রিলিং মেশিনে খাওয়ানোর এবং প্রক্রিয়াকরণের সময় ওয়ার্কপিস ক্ল্যাম্পিং একটি হাইড্রোলিক সিস্টেম দ্বারা পরিচালিত হয় যা ক্ল্যাম্পের লম্বা উত্তোলন, পার্শ্বীয় চাপ ক্ল্যাম্পিং,এবং ক্ল্যাম্পের ফিক্সিং এবং লসএই হাইড্রোলিক অপারেশনটি তার অপারেশন চলাকালীন সরঞ্জামগুলির নির্ভরযোগ্যতা এবং স্থিতিশীলতা নিশ্চিত করে।
8. নিয়ন্ত্রণ ব্যবস্থাটি একটি কেন্দ্রীয় কম্পিউটার এবং একটি পিএলসি দ্বারা গঠিত, যা সুপরিচিত আন্তর্জাতিক ব্র্যান্ডের মূল উপাদানগুলিকে অন্তর্ভুক্ত করে। সিস্টেমটি একাধিক প্রোগ্রামিং পদ্ধতি সমর্থন করে,অপারেটরদের সহজেই বিভিন্ন প্রোগ্রাম সম্পাদনা করতে সক্ষম করে. অটোক্যাড বা টেকলা স্ট্রাকচারের মতো তৃতীয় পক্ষের সিস্টেম দ্বারা উত্পন্ন কাঠামোগত নকশা ডেটা, DXF এবং DSTV ফাইল সহ, নির্বিঘ্নে আমদানি করা যেতে পারে।

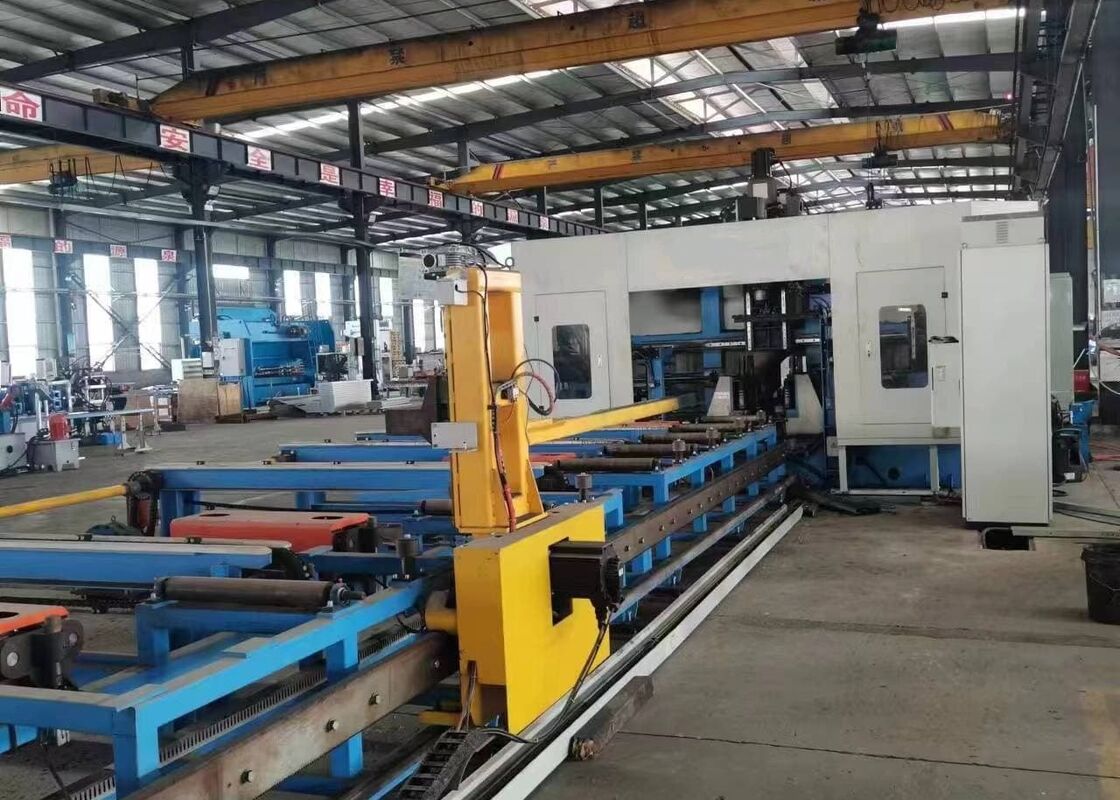

নমুনা বিক্ষোভ সেশনের সময়, CNC বীম প্লেট ধাতু ড্রিলিং, চিহ্নিতকরণ, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples (featuring varying flange widths and web thicknesses) as well as channel steel samples of different sizesএই প্রদর্শনীতে প্রদর্শিত নমুনাগুলি স্পষ্টভাবে মেশিনের সঠিক গর্তের অবস্থান, পরিষ্কারভাবে ট্যাপ করা থ্রেড,এবং স্বতন্ত্র চিহ্নিতকরণ নিদর্শন যা বাস্তব বিশ্বের অ্যাপ্লিকেশনগুলিতে এর নির্ভুলতা এবং নির্ভরযোগ্যতাকে সম্পূর্ণরূপে তুলে ধরে.
হাই-স্পিড সিএনসি এইচ-বিম ড্রিলিং, মার্কিং, এবং কাটিয়া মেশিন প্রধানত ইস্পাত কাঠামো উত্পাদন সুবিধা এবং সেতু নির্মাণ প্রকল্পে ব্যবহৃত হয়। ইস্পাত কাঠামো কর্মশালায়,এটি ফ্রেম এবং সমর্থন কাঠামোর মধ্যে ব্যবহৃত H- বিম উপর সঠিক প্রক্রিয়াকরণ সঞ্চালন, ইস্পাত কাঠামোর স্থিতিশীল সমাবেশের জন্য একটি শক্তিশালী ভিত্তি প্রদান করে। সেতু নির্মাণে, এটি হাই-বিম উপর উচ্চ নির্ভুলতা ড্রিলিং সম্পাদন করে,সেতুর কাঠামোগত অখণ্ডতা বাড়ানো এবং দীর্ঘমেয়াদী বোঝা কার্যকরভাবে সহ্য করতে সক্ষম করাঅপারেশনাল দক্ষতার কারণে এই যন্ত্রটি এই গুরুত্বপূর্ণ অবকাঠামো খাতগুলিকে নির্ভরযোগ্য সহায়তা প্রদান করে এবং সংশ্লিষ্ট প্রকল্পগুলির সুগম অগ্রগতি নিশ্চিত করে।
