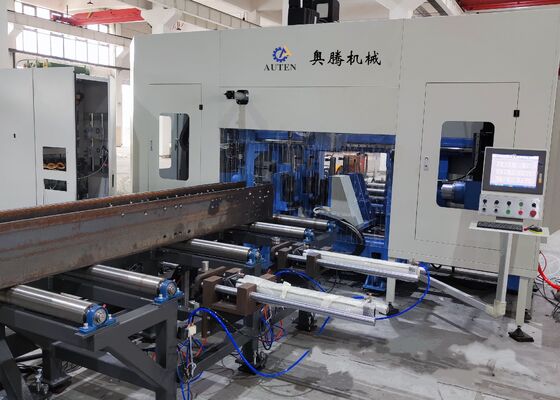

স্টিল এইচ-বিম স্ট্রাকচারের জন্য নতুন সিএনসি বিম ড্রিলিং কাটিং মিলিং প্রোডাকশন লাইন
পণ্যের পরিচিতি:
সিএনসি এইচ-বিম ড্রিলিং মেশিনটি প্রধানত এইচ-আকৃতির স্টিল, চ্যানেল স্টিল, অ্যাঙ্গেল স্টিল এবং অন্যান্য ধাতব উপকরণ ড্রিলিং, ট্যাপ করা, চিহ্নিত করা এবং স্কোর করার জন্য ডিজাইন করা হয়েছে। এটি স্টিল স্ট্রাকচার শিল্পে ব্যাপকভাবে ব্যবহৃত হয়, যার মধ্যে ভবন, গ্যারেজ, টাওয়ার এবং গ্রিড স্ট্রাকচার অন্তর্ভুক্ত।
১. স্টিল স্ট্রাকচার নির্মাণের জন্য একটি অপরিহার্য এবং বিশেষায়িত ড্রিলিং সমাধান।
২. এইচ-বিম এবং চ্যানেলের তিনটি পৃষ্ঠে একই সাথে ছিদ্র করার ক্ষমতা রাখে, যা উচ্চ নির্ভুলতা এবং দক্ষতা প্রদান করে।
৩. সম্পূর্ণ স্বয়ংক্রিয়, নির্ভুল ফিডিং এবং পজিশনিংয়ের জন্য ৭টি সিএনসি অক্ষ দিয়ে সজ্জিত।
৪. AUTOCAD এবং DSTV ওয়ার্কপিস ড্রয়িংয়ের সাথে সামঞ্জস্যপূর্ণ, সেগুলিকে মেশিনিং প্রোগ্রামে নির্বিঘ্নে রূপান্তর করে।
পণ্যের প্যারামিটার:
| মডেল |
BHD1000/3 |
| এইচ বিম প্রস্থের পরিসীমা (মিমি) |
100~1000 |
| এইচ বিম উচ্চতার পরিসীমা (মিমি) |
100~500 |
| চ্যানেল স্টিল প্রস্থের পরিসীমা (মিমি) |
100~1000 |
| চ্যানেল স্টিল উচ্চতার পরিসীমা (মিমি) |
100~250 |
| সর্বোচ্চ ওয়ার্কপিস পুরুত্ব (মিমি) |
80 |
| সর্বোচ্চ ওয়ার্কপিস দৈর্ঘ্য (মি) |
12 বা 15 (ঐচ্ছিক) |
| ড্রিলিং স্পিন্ডেলের সংখ্যা |
মোট ৩টি স্পিন্ডেল, উপরের ইউনিটে একটি স্পিন্ডেল, যথাক্রমে বাম এবং ডান দিকে |
| স্পিন্ডেল ছিদ্র টেপার |
BT40 |
| সর্বোচ্চ ড্রিলিং ব্যাস (মিমি) |
40 |
| স্পিন্ডেল মোটর পাওয়ার (kW) |
11/15 |
| স্পিন্ডেল গতি (r/min) |
100~3000 |
| স্পিন্ডেল ফিডিং গতি (মি/মিনিট) |
0~10 |
| X-অক্ষ ফিডিং গতি (মি/মিনিট) |
0~20 |
| টুল ম্যাগাজিনের সংখ্যা |
3 |
| টুল ম্যাগাজিনের ধরণ এবং ক্ষমতা |
সারি ধরণ, 3x4 (ঐচ্ছিক) |
| মার্কিং ইউনিট (ঐচ্ছিক) |
ডিস্ক টাইপিং, ৩৬টি অক্ষর, অক্ষরের আকার Φ10মিমি |
| সিএনসি সিস্টেম |
জার্মান, জাপান, চীন INVT |
| কুলিং পদ্ধতি |
স্প্রে কুলিং, অভ্যন্তরীণ কুলিং + বাহ্যিক কুলিং |
| মেশিনের সামগ্রিক আকার (মি) |
প্রায় 33x5.5x3.5 |
| মোট পাওয়ার (kW) |
প্রায় 60 |
| উপরের প্যারামিটারগুলি গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুসারে সামঞ্জস্য এবং পরিবর্তন করা যেতে পারে। |
পণ্যের বৈশিষ্ট্য:

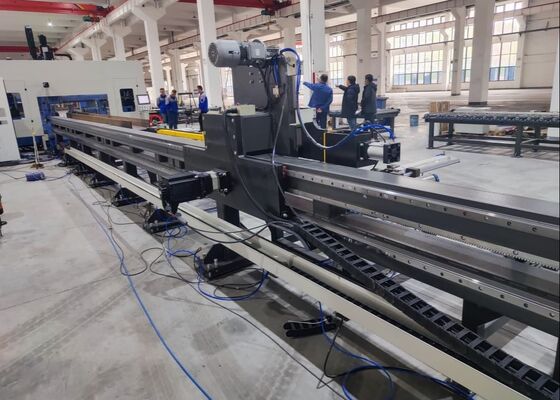

১. বিম স মেশিনটির ফিডিং মেকানিজম উচ্চ-গতির অপারেশন এবং নির্ভুল পজিশনিং নির্ভুলতা নিশ্চিত করে একটি সিএনসি-নিয়ন্ত্রিত ক্যারেজ ক্ল্যাম্পিং এবং ফিডিং সিস্টেম ব্যবহার করে।
২. এইচ-বিমের তিনটি মুখ ড্রিল করার জন্য তিনটি BT40 উচ্চ-গতির স্পিন্ডেল ব্যবহার করা হয়। কার্বাইড ড্রিল বিট বৈশিষ্ট্যযুক্ত, স্পিন্ডেলগুলি 3000 RPM পর্যন্ত ঘূর্ণন গতি অর্জন করতে পারে। এই সেটআপটি উচ্চ প্রক্রিয়াকরণ দক্ষতা এবং চমৎকার ড্রিলিং কর্মক্ষমতা নিশ্চিত করে। ড্রিলিংয়ের সময় উত্পন্ন চিপগুলি চেইন-টাইপ চিপ কনভেয়র দ্বারা দক্ষতার সাথে সরানো হয়।
৩. সিএনসি বিম ড্রিল লাইনের কুলিং সিস্টেম মিস্ট কুলিং প্রযুক্তি ব্যবহার করে, যা অভ্যন্তরীণ এবং বাহ্যিক উভয় কুলিং ক্ষমতা প্রদান করে। প্রতিটি ড্রিলিং স্পিন্ডেল ইউনিট একটি পৃথক বাহ্যিক কুলিং নজল এবং অভ্যন্তরীণ কুলিং সংযোগকারী দিয়ে সজ্জিত, যা নির্দিষ্ট ড্রিলিং প্রয়োজনীয়তার উপর ভিত্তি করে নির্বাচন করার অনুমতি দেয়। প্রয়োজন অনুযায়ী অভ্যন্তরীণ এবং বাহ্যিক কুলিং স্বাধীনভাবে বা একই সাথে ব্যবহার করা যেতে পারে।
৪. স্বয়ংক্রিয় টুল চেঞ্জার (ATC) সিস্টেম গ্রাহকের স্পেসিফিকেশন অনুযায়ী ইনস্টল করা যেতে পারে, ম্যানুয়াল টুল প্রতিস্থাপনের প্রয়োজন দূর করে। এই বৈশিষ্ট্যটি ডাউনটাইম উল্লেখযোগ্যভাবে হ্রাস করে এবং অপারেশনাল দক্ষতা বৃদ্ধি করে।
৫. বিম ড্রিলিং মেশিনটি ঐচ্ছিকভাবে একটি হাইড্রোলিক ডিস্ক মার্কিং সিস্টেম দিয়ে সজ্জিত করা যেতে পারে। ডিস্কটি একটি সার্ভো মোটর ব্যবহার করে পজিশন করা হয়, যা 36টি ভিন্ন অক্ষর পর্যন্ত দ্রুত মার্কিং সক্ষম করে।
৬. স্বয়ংক্রিয় স্ক্রাইবিং এবং ট্যাপ করার ফাংশনগুলি ঐতিহ্যবাহী ম্যানুয়াল স্ক্রাইবিং প্রক্রিয়া প্রতিস্থাপন করে। স্ক্রাইবিং টুলগুলি এইচ-বিম ফ্ল্যাঞ্জ এবং ওয়েবে পরবর্তী ওয়েল্ডিংয়ের জন্য প্লেটের অবস্থান চিহ্নিত করতে ব্যবহৃত হয়, যার ফলে সময় এবং শ্রম সাশ্রয় হয় এবং নির্ভুলতা বৃদ্ধি পায়। এইচ-বিম ফ্ল্যাঞ্জ এবং ওয়েবে ট্যাপ করার কাজও করা যেতে পারে, যা উৎপাদন দক্ষতা উল্লেখযোগ্যভাবে বৃদ্ধি করে।
৭. সিএনসি বিম ড্রিলিং মেশিনে ফিডিং এবং প্রক্রিয়াকরণের সময় ওয়ার্কপিস ক্ল্যাম্পিং, যার মধ্যে অনুদৈর্ঘ্য উত্তোলন, পার্শ্বীয় পুশ ক্ল্যাম্পিং এবং ক্ল্যাম্পগুলির সুরক্ষা এবং মুক্তি অন্তর্ভুক্ত, হাইড্রোলিক সিস্টেম দ্বারা সম্পূর্ণরূপে স্বয়ংক্রিয়। এটি প্রক্রিয়া জুড়ে সরঞ্জামের নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
৮. কন্ট্রোল সিস্টেমে একটি কেন্দ্রীয় কম্পিউটার এবং একটি পিএলসি অন্তর্ভুক্ত রয়েছে, যার মূল উপাদানগুলি বিশ্বখ্যাত ব্র্যান্ড থেকে সংগ্রহ করা হয়েছে। সিস্টেমটি একাধিক প্রোগ্রামিং পদ্ধতি সমর্থন করে, যা অপারেটরদের সহজেই বিভিন্ন প্রোগ্রাম সম্পাদনা করতে সক্ষম করে। কাঠামোগত নকশার ডেটা, যেমন DXF এবং DSTV ফাইলগুলি যা তৃতীয় পক্ষের AutoCAD বা TEKLA Structures সিস্টেম দ্বারা তৈরি করা হয়েছে, নির্বিঘ্নে আমদানি করা যেতে পারে।
নমুনা প্রদর্শনী সেশনের সময়, সিএনসি বিম প্লেট মেটাল ড্রিলিং, মার্কিং এবং শিয়ারিং মেশিন স্ট্যান্ডার্ড এইচ-বিম নমুনা (বিভিন্ন ফ্ল্যাঞ্জ প্রস্থ এবং ওয়েব পুরুত্ব সহ) এবং বিভিন্ন আকারের চ্যানেল স্টিলের নমুনাগুলির সাথে এর প্রক্রিয়াকরণ ক্ষমতা কার্যকরভাবে প্রদর্শন করে। এই প্রদর্শনীগুলিতে উপস্থাপিত নমুনাগুলি মেশিনের নির্ভুল ছিদ্র পজিশনিং, পরিষ্কারভাবে ট্যাপ করা থ্রেড এবং স্বতন্ত্র মার্কিং প্যাটার্ন সরবরাহ করার ক্ষমতা স্পষ্টভাবে চিত্রিত করে—বাস্তব-বিশ্বের অ্যাপ্লিকেশন পরিস্থিতিতে এর উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা সম্পূর্ণরূপে প্রদর্শন করে।
হাই-স্পিড সিএনসি এইচ-বিম ড্রিলিং, মার্কিং এবং শিয়ারিং মেশিন প্রধানত স্টিল স্ট্রাকচার ফ্যাব্রিকেশন প্ল্যান্ট এবং ব্রিজ নির্মাণ প্রকল্পে ব্যবহৃত হয়। স্টিল স্ট্রাকচার ওয়ার্কশপগুলিতে, এটি ফ্রেমওয়ার্ক এবং সাপোর্ট সিস্টেমে ব্যবহৃত এইচ-বিমগুলিতে নির্ভুল প্রক্রিয়াকরণ সম্পাদন করে, যা স্টিল স্ট্রাকচারগুলির স্থিতিশীল সমাবেশের জন্য একটি শক্তিশালী ভিত্তি সরবরাহ করে। ব্রিজ নির্মাণে, মেশিনটি এইচ-বিমগুলিতে উচ্চ-নির্ভুল ড্রিলিং অপারেশন সম্পাদন করে, যার ফলে সেতুগুলির কাঠামোগত অখণ্ডতা বৃদ্ধি পায় এবং তারা দীর্ঘমেয়াদী লোড কার্যকরভাবে বহন করতে পারে তা নিশ্চিত করে। এর উচ্চ অপারেশনাল দক্ষতার সাথে, মেশিনটি এই গুরুত্বপূর্ণ অবকাঠামো খাতগুলিতে নির্ভরযোগ্য সহায়তা প্রদান করে, সম্পর্কিত প্রকল্পগুলির মসৃণ অগ্রগতি সহজতর করে।
