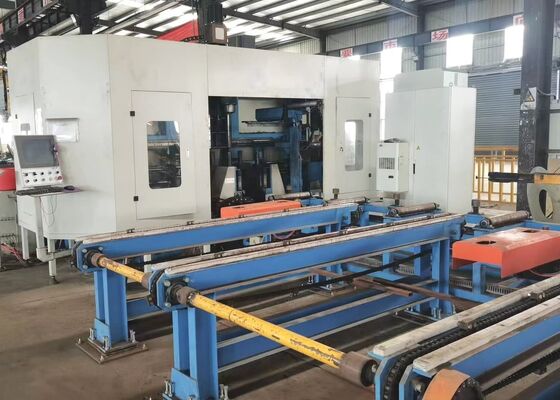

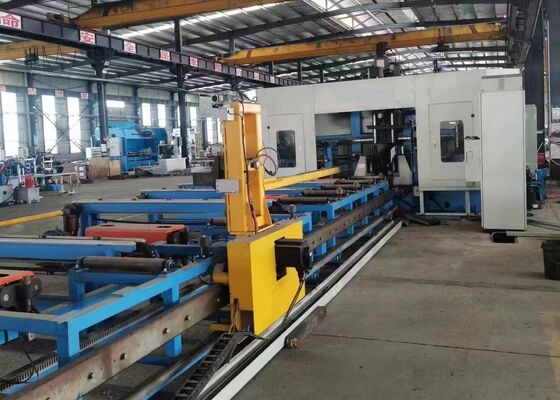

ইস্পাত নির্মাণের জন্য নতুন সিএনসি এইচ বিম ড্রিলিং মেশিন 11/15 কেডব্লিউ স্পিন্ডল মোটর শক্তি
পণ্যের ভূমিকা:
সিএনসি এইচ-বিম ড্রিলিং মেশিনটি মূলত এইচ-আকৃতির ইস্পাত, চ্যানেল ইস্পাত, কোণ ইস্পাত এবং অন্যান্য ধাতব উপকরণগুলির ড্রিলিং, ট্যাপিং, চিহ্নিতকরণ এবং স্কোরিংয়ের জন্য ডিজাইন করা হয়েছে।এটি ইস্পাত কাঠামো শিল্পে ব্যাপকভাবে ব্যবহৃত হয়, যার মধ্যে বিল্ডিং, গ্যারেজ, টাওয়ার এবং গ্রিড কাঠামোর অ্যাপ্লিকেশন অন্তর্ভুক্ত রয়েছে।
1ইস্পাত কাঠামোর নির্মাণের জন্য একটি গুরুত্বপূর্ণ এবং বিশেষায়িত ড্রিলিং সমাধান।
2এইচ-বিম এবং চ্যানেলের তিনটি পৃষ্ঠের উপর একযোগে গর্ত ছিদ্র করতে সক্ষম, উচ্চ নির্ভুলতা এবং দক্ষতা নিশ্চিত করে।
3. 7 সিএনসি অক্ষ দিয়ে সজ্জিত, সম্পূর্ণ স্বয়ংক্রিয়, সুনির্দিষ্ট খাওয়ানো এবং পজিশনিং সক্ষম।
4. অটোক্যাড এবং ডিএসটিভি ওয়ার্কপিসের অঙ্কনগুলির সাথে সামঞ্জস্যপূর্ণ, তাদের মেশিনিং প্রোগ্রামগুলিতে অনায়াসে রূপান্তর করে।
পণ্যের পরামিতি:
| মডেল |
BHD1000/3 |
| এইচ বিম প্রস্থ পরিসীমা (মিমি) |
১০০-১০০০ |
| এইচ বিম উচ্চতা পরিসীমা (মিমি) |
১০০-৫০০ |
| চ্যানেল ইস্পাত প্রস্থ পরিসীমা (মিমি) |
১০০-১০০০ |
| চ্যানেল ইস্পাত উচ্চতা পরিসীমা (মিমি) |
১০০-২৫০ |
| ওয়ার্কপিসের সর্বোচ্চ বেধ (মিমি) |
80 |
| ওয়ার্কপিসের সর্বোচ্চ দৈর্ঘ্য (মি) |
12 বা 15 (ঐচ্ছিক) |
| ড্রিলিং স্পিন্ডল Qty. |
মোট 3 স্পিন্ডল, উপরের ইউনিট, বাম পাশ এবং ডান দিকে যথাক্রমে এক স্পিন্ডল |
| স্পিন্ডল হোল কোপার |
বিটিআই |
| সর্বাধিক ড্রিলিং ব্যাসার্ধ (মিমি) |
40 |
| স্পিন্ডল মোটরের শক্তি (কেডব্লিউ) |
মেষপালক, ১৫/১১ |
| স্পিন্ডল স্পিড (r/min) |
১০০-৩০০০ |
| স্পিন্ডল ফিডিং গতি (মি/মিনিট) |
0 ~ 10 |
| এক্স-অক্ষের ফিডিং গতি (মি/মিনিট) |
০-২০ |
| টুল ম্যাগাজিনের পরিমাণ |
3 |
| টুল ম্যাগাজিনের ধরন এবং ক্ষমতা |
লাইন টাইপ, 3x4 (ঐচ্ছিক) |
| মার্কিং ইউনিট (বিকল্প) |
ডিস্ক টাইপিং, 36 অক্ষর, অক্ষরের আকার Φ10mm |
| CNC সিস্টেম |
জার্মান সিমেন্স, জাপান প্যানাসনিক, চীন INVT |
| ঠান্ডা করার পদ্ধতি |
স্প্রে কুলিং, অভ্যন্তরীণ কুলিং + বাহ্যিক কুলিং |
| মেশিনের সামগ্রিক আকার (মি) |
প্রায় ৩৩x৫.৫x৩।5 |
| মোট শক্তি ((কেডব্লিউ) |
প্রায় ৬০ |
| উপরের পরামিতিগুলি গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী সামঞ্জস্য এবং পরিবর্তন করা যেতে পারে। |
পণ্যের বৈশিষ্ট্যঃ
1. বীম সিজ মেশিনের ফিডিং প্রক্রিয়াটি একটি সিএনসি-নিয়ন্ত্রিত ক্যারেজ clamping এবং ফিডিং সিস্টেমকে অন্তর্ভুক্ত করে, উচ্চ গতির অপারেশন এবং সুনির্দিষ্ট অবস্থান সঠিকতা নিশ্চিত করে।
2. তিন BT40 উচ্চ গতির spindles H-beam এর তিনটি পৃষ্ঠতল ড্রিল করার জন্য ব্যবহৃত হয়। কার্বাইড ড্রিল বিট দিয়ে সজ্জিত, spindles 3000 RPM পর্যন্ত ঘূর্ণন গতি অর্জন করতে পারেন,উচ্চতর প্রক্রিয়াকরণ দক্ষতা এবং অসামান্য ড্রিলিং কর্মক্ষমতা নিশ্চিতড্রিলিংয়ের সময় উৎপন্ন চিপগুলি চেইন টাইপ চিপ কনভেয়র দ্বারা কার্যকরভাবে সরানো হয়।
3. সিএনসি বিম ড্রিল লাইন কুলিং সিস্টেম ধোঁয়াশা কুলিং প্রযুক্তি ব্যবহার করে, অভ্যন্তরীণ এবং বহিরাগত উভয় কুলিং ক্ষমতা প্রদান করে।প্রতিটি ড্রিলিং স্পিন্ডল ইউনিট একটি নির্দিষ্ট বহিরাগত শীতল nozzle এবং একটি অভ্যন্তরীণ শীতল সংযোগকারী দিয়ে সজ্জিত করা হয়, নির্দিষ্ট ড্রিলিং প্রয়োজনীয়তা উপর ভিত্তি করে উপযুক্ত শীতল পদ্ধতি নির্বাচন করার জন্য নমনীয়তা প্রদান করে। অভ্যন্তরীণ এবং বহিরাগত শীতল স্বাধীনভাবে বা একযোগে ব্যবহার করা যেতে পারে,অপারেশনাল চাহিদার উপর নির্ভর করে.
4স্বয়ংক্রিয় টুল চেঞ্জার (এটিসি) সিস্টেম গ্রাহকের স্পেসিফিকেশন অনুযায়ী ইনস্টল করা যেতে পারে, ম্যানুয়াল টুল পরিবর্তন প্রয়োজন অপসারণ।এই বৈশিষ্ট্যটি উল্লেখযোগ্যভাবে ডাউনটাইম হ্রাস করে এবং সামগ্রিক অপারেশন দক্ষতা উন্নত করে.
5. বীম ড্রিলিং মেশিনটি একটি হাইড্রোলিক ডিস্ক মার্কিং সিস্টেমের সাথে বিকল্পভাবে সজ্জিত করা যেতে পারে। ডিস্কটি একটি সার্ভো মোটর দ্বারা সঠিকভাবে অবস্থিত হয়,যা ৩৬টি পর্যন্ত অক্ষরের দ্রুত চিহ্নিতকরণ সম্ভব করে.
6. স্বয়ংক্রিয় স্ক্রিপিং এবং ট্যাপিং ফাংশন ঐতিহ্যগত ম্যানুয়াল স্ক্রিপিং প্রসেস প্রতিস্থাপন। স্ক্রিপিং সরঞ্জাম H-beam flanges এবং webs উপর পরবর্তী ঢালাই জন্য প্লেট অবস্থানের চিহ্নিত করতে ব্যবহৃত হয়,সময় সাশ্রয় এবং নির্ভুলতা উন্নতঅতিরিক্তভাবে, এইচ-বিম ফ্ল্যাঞ্জ এবং ওয়েবগুলিতে ট্যাপিং অপারেশনগুলি সম্পাদন করা যেতে পারে, উল্লেখযোগ্যভাবে উত্পাদন দক্ষতা বৃদ্ধি করে।
7. সিএনসি বিম ড্রিলিং মেশিনে ফিডিং এবং প্রক্রিয়াকরণের সময় ওয়ার্কপিস ক্ল্যাম্পিং প্রক্রিয়া √ লম্বা লম্বা উত্তোলন, পার্শ্বীয় ধাক্কা ক্ল্যাম্পিং,এবং ক্ল্যাম্পগুলি বন্ধ করা এবং মুক্ত করা সম্পূর্ণরূপে হাইড্রোলিক সিস্টেম দ্বারা স্বয়ংক্রিয়এটি পুরো প্রক্রিয়া জুড়ে সরঞ্জামগুলির নির্ভরযোগ্য এবং ধারাবাহিক অপারেশন নিশ্চিত করে।
8. নিয়ন্ত্রণ ব্যবস্থাটি একটি কেন্দ্রীয় কম্পিউটার এবং একটি পিএলসি নিয়ে গঠিত, যার মূল উপাদানগুলি সুপরিচিত আন্তর্জাতিক ব্র্যান্ড থেকে আসে। সিস্টেমটি একাধিক প্রোগ্রামিং পদ্ধতি সমর্থন করে,অপারেটরদের সহজেই বিভিন্ন প্রোগ্রাম সম্পাদনা করার অনুমতি দেয়. তৃতীয় পক্ষের অটোক্যাড বা টেকলা স্ট্রাকচার সিস্টেম দ্বারা উত্পন্ন DXF এবং DSTV ফাইলগুলির মতো কাঠামোগত নকশা ডেটা নির্বিঘ্নে আমদানি করা যেতে পারে।
নমুনা বিক্ষোভ সেশনের সময়, CNC বীম প্লেট ধাতু ড্রিলিং, চিহ্নিতকরণ, and shearing machine effectively showcases its processing capabilities using standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different sizesএই প্রদর্শনীতে প্রদর্শিত নমুনাগুলি স্পষ্টভাবে মেশিনের সঠিক গর্ত অবস্থান অর্জন, পরিষ্কারভাবে ট্যাপড থ্রেড,এবং স্বতন্ত্র চিহ্নিতকরণের নিদর্শন যা ব্যবহারিক অ্যাপ্লিকেশন দৃশ্যকল্পগুলিতে এর উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা পুরোপুরি প্রদর্শন করে.
হাই-স্পিড সিএনসি এইচ-বিম ড্রিলিং, মার্কিং, এবং কাটিয়া মেশিন প্রধানত ইস্পাত কাঠামো উত্পাদন উদ্ভিদ এবং সেতু নির্মাণ প্রকল্পে ব্যবহৃত হয়। ইস্পাত কাঠামো কর্মশালায়,এটি ফ্রেম এবং সমর্থন সিস্টেমে ব্যবহৃত H- বিমগুলিতে সুনির্দিষ্ট প্রক্রিয়াকরণ সম্পাদন করে, স্টিলের কাঠামোগুলির স্থিতিশীল সমাবেশের জন্য একটি শক্ত ভিত্তি প্রদান করে। ব্রিজ নির্মাণে মেশিনটি এইচ-বিমগুলিতে উচ্চ নির্ভুলতা ড্রিলিং অপারেশন পরিচালনা করে,এর ফলে সেতুর কাঠামোগত অখণ্ডতা বাড়বে এবং দীর্ঘমেয়াদী বোঝা বহন করার ক্ষমতা নিশ্চিত হবেঅপারেশনাল দক্ষতার কারণে এই যন্ত্রটি এই গুরুত্বপূর্ণ অবকাঠামো ক্ষেত্রগুলিতে নির্ভরযোগ্য সহায়তা প্রদান করে।
