7 সিএনসি অক্ষ শিল্প ইস্পাত সিএনসি ধাতু সিএনসি 3 ডি এইচ আই বিম ড্রিলিং কাটার মেশিন পিএলসি নিয়ন্ত্রণ

7 সিএনসি অক্ষ শিল্প ইস্পাত সিএনসি ধাতু সিএনসি 3 ডি এইচ আই বিম ড্রিলিং কাটার মেশিন পিএলসি নিয়ন্ত্রণ

পণ্যের ভূমিকা:

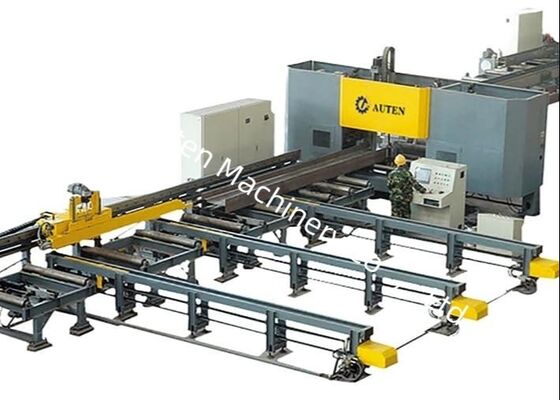

এই মেশিনিং সেন্টারটি বিশেষভাবে এইচ-রশ্মির উপর ড্রিলিং অপারেশনের জন্য ডিজাইন করা হয়েছে। এতে তিনটি উচ্চ গতির নির্ভুলতা ড্রিলিং স্পিন্ডল রয়েছে।এটি অসাধারণ দক্ষতার সাথে ওয়ার্কপিসে ড্রিলিং প্রক্রিয়া সম্পাদন করেঅসাধারণ যন্ত্রের যথার্থতা এবং স্বজ্ঞাত অপারেটিং বৈশিষ্ট্য প্রদান করে, এই সরঞ্জামটি ইস্পাত কাঠামো শিল্পে একটি গুরুত্বপূর্ণ উচ্চ-কার্যকারিতা সমাধান হিসাবে দাঁড়িয়েছে।এটি নির্মাণ প্রকৌশলের মতো সমালোচনামূলক সেক্টরে ব্যাপকভাবে প্রয়োগ করা হয়, সেতু অবকাঠামো, টাওয়ার মাস্ট উত্পাদন এবং গ্রিড কাঠামো প্রকল্প।

পণ্য কনফিগারেশন তথ্যঃ

পণ্যের বৈশিষ্ট্য

1এই 3 ডি এইচ-বিম ড্রিলিং এবং কাটিয়া মেশিন প্রধানত মেশিন শরীর, সিএনসি খাওয়ানো সিস্টেম, উপাদান কনভেয়র, বৈদ্যুতিক সিস্টেম, জলবাহী সিস্টেম, কুলিং সিস্টেম,তৈলাক্তকরণ ব্যবস্থাএকটি স্থির বিছানা কাঠামো এবং একটি চলনশীল workpiece সেটআপ বৈশিষ্ট্যযুক্ত, মেশিন বড় আকারের H- বীম প্রক্রিয়াকরণের জন্য আদর্শভাবে উপযুক্ত।এটি অবিচ্ছিন্ন উত্পাদন অপারেশন সমর্থন করে এবং এর উচ্চ স্তরের অটোমেশন দ্বারা আলাদা হয়.

2. ড্রিলিং মেশিনের দেহটিতে বিছানা, সিএনসি স্লাইডিং টেবিলের সমাবেশ, সমর্থন ডিভাইস, উপরের প্রেসিং ইউনিট, পাশের প্রেসিং ইউনিট এবং সনাক্তকরণ সিস্টেম রয়েছে।সিএনসি স্লাইডিং টেবিলের উপাদানগুলির মধ্যে স্থির দিক অন্তর্ভুক্ত রয়েছেবিশেষভাবে এইচ-বিম ড্রিলিং অপারেশনগুলির জন্য ডিজাইন করা, স্লাইডিং টেবিল সমন্বয়গুলি একটি স্লাইডিং প্লেট, স্লাইডিং টেবিল বেস,স্পিন্ডল হেডস্টক, উচ্চ গতির যান্ত্রিক স্পিন্ডল, টুল সিলিন্ডার, পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর, সার্ভো মোটর, রৈখিক গাইড এবং সীসা স্ক্রু।

3. সিএনসি ফিডিং সিস্টেমটি ব্র্যাকেট, গিয়ার, র্যাক, সার্ভো মোটর, রিডাক্টর এবং ম্যানিপুলেটরগুলির সমন্বয়ে গঠিত। সার্ভো মোটরটি ম্যানিপুলেটরকে চালিত করে যাতে এইচ-রশ্মিটি এক্স অক্ষ বরাবর চলাচল সহজ হয়,কাজ করা টুকরো সঠিকভাবে খাওয়ানো এবং সঠিক অবস্থান সক্ষম.

4. উপাদান কনভেয়র উভয় একটি ইন-ফিডিং কনভেয়র এবং একটি আউট-ফিডিং কনভেয়র গঠিত। ইন-ফিডিং কনভেয়র কনভেয়র brackets, সমর্থন রোলার, এবং পাশের ঠেলাঠেলি ডিভাইস অন্তর্ভুক্ত,বিশেষভাবে প্রোফাইলযুক্ত ইস্পাত খালি বহন করার জন্য ডিজাইন করা, Y- অক্ষ অবস্থান অর্জন, এবং উপাদান খাওয়ানো প্রক্রিয়া সম্পন্ন করতে CNC খাওয়ানো সিস্টেমের সাথে একযোগে কাজ।উপাদান চ্যানেল brackets এবং সমর্থন রোলার গঠিত, সমাপ্ত ওয়ার্কপিস পরিবহনের জন্য নিবেদিত।

5. শীতল সিস্টেম অভ্যন্তরীণ এবং বহিরাগত উভয় শীতল পদ্ধতি ব্যবহার করে, খনির গর্ত ঠান্ডা করার জন্য তেল কুয়াশা ব্যবহার করে। এই পদ্ধতিতে বিভিন্ন সুবিধা রয়েছে, যার মধ্যে কমানো শীতল তরল খরচ,যা খরচ দক্ষতা বৃদ্ধি করে, পরিবেশগত টেকসইতা, এবং ড্রিল বিট উপর পরিধান কমাতে।

6হাইড্রোলিক সিস্টেম উপরের প্রেসিং ডিভাইস, পাশের প্রেসিং ডিভাইস, টুল সিলিন্ডার এবং অন্যান্য সংশ্লিষ্ট উপাদানগুলিকে শক্তি সরবরাহ করে।

7বায়ুসংক্রান্ত সিস্টেমটি ম্যানিপুলেটর, পরীক্ষার সিলিন্ডার এবং অনুরূপ সরঞ্জামগুলিতে শক্তি সরবরাহের জন্য ডিজাইন করা হয়েছে।

8লুব্রিকেশন সিস্টেম কেন্দ্রীয় এবং ম্যানুয়াল লুব্রিকেশন পদ্ধতির একটি সমন্বয় ব্যবহার করে।কেন্দ্রীভূত তৈলাক্তকরণ প্রধানত প্রধান রৈখিক গাইড এবং সীসা স্ক্রু সময়মত এবং সুনির্দিষ্ট তৈলাক্তকরণ জন্য ব্যবহৃত হয়.

9. মেশিন টুল এর কন্ট্রোল সিস্টেম একটি হোস্ট কম্পিউটার, পিএলসি, এবং অন্যান্য সংশ্লিষ্ট উপাদান গঠিত। ** প্রোগ্রামিং পদ্ধতিঃ** প্রসেসিং প্রোগ্রামগুলি ইউএসবি ইন্টারফেস বা কীবোর্ডের মাধ্যমে সিএডি অঙ্কন বা প্রসেসিং পরামিতিগুলি ইনপুট করে উত্পন্ন হয়. এই প্রোগ্রামগুলি অংশ সংখ্যাগুলির উপর ভিত্তি করে যে কোনও সময় সংরক্ষণ, পুনরুদ্ধার, প্রদর্শন এবং প্রেরণ করা যেতে পারে।মেশিন টুল না শুধুমাত্র ম্যানুয়াল সমন্বয় এবং পৃথক প্রক্রিয়াকরণ পরামিতি নিয়ন্ত্রণ করতে পারবেন কিন্তু পুরো প্রক্রিয়াকরণ ক্রম জন্য সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণ সমর্থন করে.

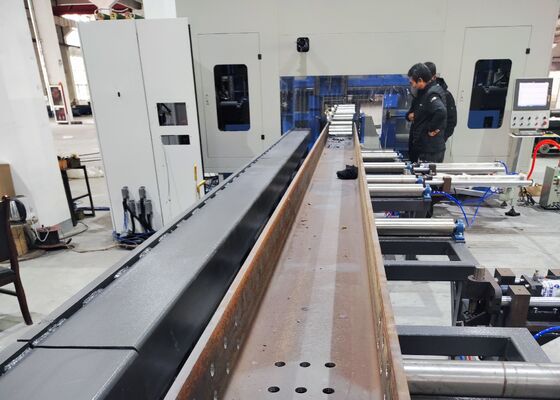

নমুনা বিক্ষোভ সেশনের সময়, সিএনসি মরীচি এবং শীট ধাতু ড্রিলিং, চিহ্নিতকরণ, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesএই প্রদর্শনীতে উপস্থাপিত নমুনাগুলি স্পষ্টভাবে এই সরঞ্জামটির সঠিক গর্ত স্থাপন, মসৃণ ট্যাপড থ্রেড এবং সুনির্দিষ্ট চিহ্নিতকরণের নিদর্শন অর্জন করার ক্ষমতাকে তুলে ধরেছে।এইভাবে বাস্তব বিশ্বের অ্যাপ্লিকেশন দৃশ্যকল্পে তার উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা সম্পূর্ণরূপে প্রদর্শন.

হাই-স্পিড সিএনসি এইচ-বিম ড্রিলিং, মার্কিং, এবং কাটিয়া মেশিন প্রধানত ইস্পাত কাঠামো উত্পাদন উদ্ভিদ এবং সেতু নির্মাণ প্রকল্পে ব্যবহৃত হয়। ইস্পাত কাঠামো কর্মশালায়,এটি ফ্রেম এবং সমর্থন কাঠামোর মধ্যে ব্যবহৃত H-beam এর জন্য সুনির্দিষ্ট যন্ত্রপাতি সরবরাহ করে, যার ফলে ইস্পাত কাঠামোগুলির স্থিতিশীল সমাবেশের জন্য একটি শক্তিশালী ভিত্তি নিশ্চিত করা হয়।যা কেবল সেতুগুলির কাঠামোগত অখণ্ডতা উন্নত করে না বরং দীর্ঘমেয়াদী বোঝা বহন করতে সক্ষম করেঅপারেশনাল দক্ষতার সাথে এই মেশিন এই গুরুত্বপূর্ণ অবকাঠামো খাতগুলির জন্য নির্ভরযোগ্য সহায়তা প্রদান করে, সংশ্লিষ্ট প্রকল্পগুলির নিরবচ্ছিন্ন অগ্রগতি নিশ্চিত করে।
