7 এমপিএ হাইড্রোলিক পাম্প চাপ সিএনসি বিম ড্রিলিং লাইন 2x3 KW ফিড সার্ভো মোটর শক্তি

7 এমপিএ হাইড্রোলিক পাম্প চাপ সিএনসি বিম ড্রিলিং লাইন 2x3 KW ফিড সার্ভো মোটর শক্তি

পণ্যের ভূমিকা:

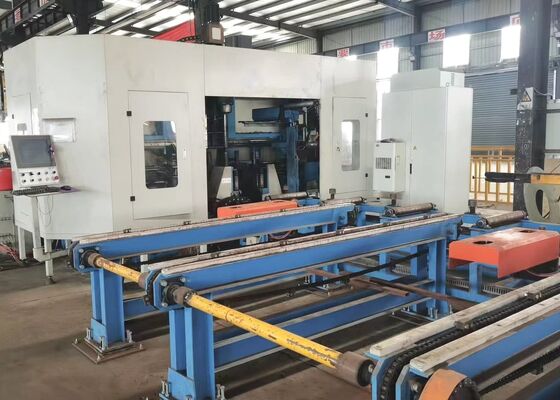

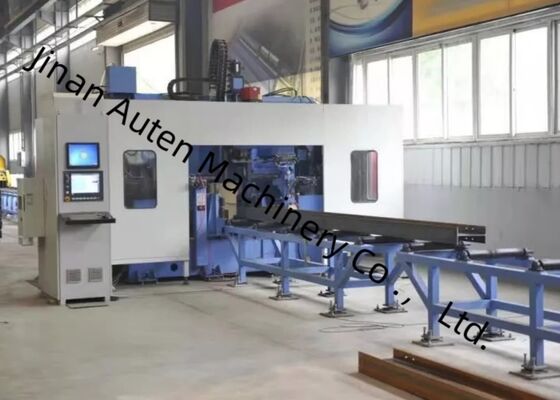

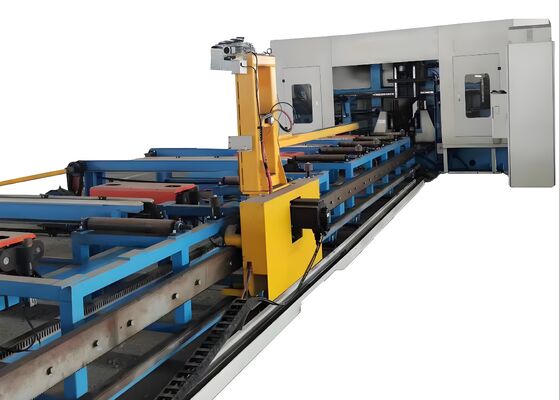

এই মেশিনিং সেন্টারটি এইচ-রশ্মির উপর ড্রিলিং অপারেশনের জন্য বিশেষভাবে নির্মিত। এতে তিনটি উচ্চ গতির, সুনির্দিষ্ট ড্রিলিং স্পিন্ডল রয়েছে।এটি ব্যতিক্রমী দক্ষতার সাথে workpieces উপর ড্রিলিং কাজ সঞ্চালনএই যন্ত্রপাতি উচ্চতর যন্ত্রপাতি নির্ভুলতা এবং ব্যবহারকারী-বান্ধব অপারেশন প্রদান করে, ইস্পাত উত্পাদন শিল্পে একটি অপরিহার্য উচ্চ-কার্যকারিতা সমাধান হিসাবে কাজ করে।এটি নির্মাণ প্রকৌশলের মতো মূল খাতে ব্যাপকভাবে ব্যবহৃত হয়, সেতু অবকাঠামো, টাওয়ার মাস্ট উত্পাদন, এবং গ্রিড কাঠামো প্রকল্প।

পণ্য কনফিগারেশন তথ্যঃ

পণ্যের বৈশিষ্ট্য

1এই 3 ডি এইচ-বিম ড্রিলিং এবং কাটিয়া মেশিন প্রধানত মেশিন ফ্রেম, সিএনসি খাওয়ানো সিস্টেম, উপাদান কনভেয়র, বৈদ্যুতিক সিস্টেম, জলবাহী সিস্টেম, কুলিং সিস্টেম,তৈলাক্তকরণ ব্যবস্থাএকটি স্থির বিছানা নকশা এবং একটি চলনশীল workpiece বিন্যাস সঙ্গে, মেশিন বড় H বীম প্রক্রিয়াকরণের জন্য নিখুঁতভাবে উপযুক্ত।এটি অবিচ্ছিন্ন উৎপাদন কার্যক্রমকে সহজ করে তোলে এবং এর উচ্চ স্তরের অটোমেশনের জন্য বিখ্যাত.

2. ড্রিলিং মেশিনের কাঠামোটিতে বিছানা, সিএনসি স্লাইডিং টেবিল সমন্বয়, সমর্থন প্রক্রিয়া, উপরের প্রেসিং ইউনিট, পাশের প্রেসিং ইউনিট এবং সনাক্তকরণ সিস্টেম রয়েছে।সিএনসি স্লাইডিং টেবিল সমাবেশ স্থির পাশ অন্তর্ভুক্তবিশেষভাবে এইচ-বিম ড্রিলিং অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা, স্লাইডিং টেবিলের উপাদানগুলির মধ্যে একটি স্লাইডিং প্লেট, স্লাইডিং টেবিলের বেস,স্পিন্ডল হেডস্টক, উচ্চ গতির যান্ত্রিক স্পিন্ডল, টুল সিলিন্ডার, পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর, সার্ভো মোটর, রৈখিক গাইড এবং সীসা স্ক্রু।

3. সিএনসি খাওয়ানো সিস্টেম brackets, গিয়ার, র্যাক, servo মোটর, reducers, এবং manipulators গঠিত হয়। servo মোটর manipulator চালিত, এক্স অক্ষ বরাবর এইচ-রশ্মি আন্দোলন সক্ষম,সঠিক খাওয়ানো এবং ওয়ার্কপিসের সঠিক অবস্থান নিশ্চিত করা.

4. উপাদান কনভেয়র একটি ইনফিড কনভেয়র এবং একটি আউটফিড কনভেয়র উভয় অন্তর্ভুক্ত। ইনফিড কনভেয়র কনভেয়র brackets, সমর্থন রোলার, এবং পাশের ধাক্কা প্রক্রিয়া গঠিত,সবগুলোই প্রোফাইলযুক্ত স্টিলের ব্লাঙ্ক পরিবহনের জন্য ডিজাইন করা হয়েছে, Y- অক্ষ অবস্থান অর্জন, এবং উপাদান খাওয়ানোর প্রক্রিয়া সহজতর করতে CNC খাওয়ানো সিস্টেমের সাথে সমন্বয় কাজ।উপাদান চ্যানেল brackets এবং সমর্থন রোলার গঠিত, বিশেষভাবে সমাপ্ত workpieces পরিবহন জন্য ডিজাইন করা হয়।

5. শীতল সিস্টেম অভ্যন্তরীণ এবং বাহ্যিক উভয় শীতল কৌশল ব্যবহার করে, খনির গর্ত শীতল করার জন্য তেল কুয়াশা ব্যবহার করে। এই পদ্ধতিটি বিভিন্ন সুবিধা প্রদান করে, যার মধ্যে কমানো শীতল তরল খরচ,যা খরচ দক্ষতা বৃদ্ধি করে, পরিবেশগত স্থায়িত্ব সমর্থন করে, এবং ড্রিল বিট উপর পরিধান কমাতে।

6হাইড্রোলিক সিস্টেম উপরের প্রেসিং ইউনিট, পাশের প্রেসিং ইউনিট, টুল সিলিন্ডার এবং অন্যান্য সম্পর্কিত উপাদানগুলিতে শক্তি সরবরাহ করে।

7বায়ুসংক্রান্ত সিস্টেমটি ম্যানিপুলেটর, পরীক্ষার সিলিন্ডার এবং অন্যান্য অনুরূপ সরঞ্জামগুলিতে শক্তি সরবরাহের জন্য ডিজাইন করা হয়েছে।

8লুব্রিকেশন সিস্টেমে কেন্দ্রীয় এবং ম্যানুয়াল লুব্রিকেশন উভয় পদ্ধতি অন্তর্ভুক্ত রয়েছে।কেন্দ্রীয় তৈলাক্তকরণ প্রধানত প্রধান রৈখিক গাইড এবং সীসা স্ক্রু সময়মত এবং সঠিক তৈলাক্তকরণ জন্য ব্যবহৃত হয়.

9. মেশিন টুল এর কন্ট্রোল সিস্টেম একটি হোস্ট কম্পিউটার, পিএলসি, এবং অন্যান্য সংশ্লিষ্ট উপাদান গঠিত হয়। প্রোগ্রামিং পদ্ধতিঃপ্রসেসিং প্রোগ্রামগুলি একটি ইউএসবি ইন্টারফেস বা কীবোর্ডের মাধ্যমে সিএডি অঙ্কন বা প্রসেসিং পরামিতিগুলি ইনপুট করে তৈরি করা হয়. এই প্রোগ্রামগুলি অংশ নম্বর ব্যবহার করে যে কোনও সময় সংরক্ষণ, পুনরুদ্ধার, প্রদর্শন এবং প্রেরণ করা যেতে পারে।মেশিন টুলটি পৃথক প্রক্রিয়াকরণ পরামিতিগুলির ম্যানুয়াল সমন্বয় এবং নিয়ন্ত্রণকে সহজ করে তোলে এবং পুরো প্রক্রিয়াকরণ ক্রমের সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণকে সমর্থন করে.

নমুনা বিক্ষোভ সেশনের সময়, সিএনসি মরীচি এবং শীট ধাতু ড্রিলিং, চিহ্নিতকরণ, and shearing machine effectively illustrates its processing capabilities when handling standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples of different dimensionsএই প্রদর্শনীতে উপস্থাপিত নমুনাগুলি স্পষ্টভাবে হোলের সঠিক অবস্থান, পরিষ্কার ট্যাপড থ্রেড এবং সুনির্দিষ্ট চিহ্নিতকরণের নিদর্শন অর্জনের জন্য সরঞ্জামগুলির ক্ষমতা প্রদর্শন করে।এইভাবে বাস্তব প্রয়োগের দৃশ্যকল্পগুলিতে এর ব্যতিক্রমী নির্ভুলতা এবং নির্ভরযোগ্যতা পুরোপুরি প্রদর্শন করে.

হাই-স্পিড সিএনসি এইচ-বিম ড্রিলিং, মার্কিং, এবং কাটিয়া মেশিন প্রধানত ইস্পাত কাঠামো উত্পাদন সুবিধা এবং সেতু নির্মাণ প্রকল্পে ব্যবহৃত হয়। ইস্পাত কাঠামো কর্মশালায়,এটি ফ্রেম এবং সমর্থন কাঠামোর মধ্যে ব্যবহৃত এইচ-রশ্মিগুলির সুনির্দিষ্ট মেশিনিং নিশ্চিত করে, ইস্পাত কাঠামোর স্থিতিশীল সমাবেশের জন্য একটি শক্ত ভিত্তি প্রদান করে।সেতুর কাঠামোগত অখণ্ডতা বাড়ানো এবং দীর্ঘমেয়াদী বোঝা বহন করতে সক্ষম করাঅপারেশনাল দক্ষতার কারণে এই যন্ত্রটি এই গুরুত্বপূর্ণ পরিকাঠামো ক্ষেত্রগুলির জন্য নির্ভরযোগ্য সহায়তা প্রদান করে।
