নির্মাণ প্রকৌশল সিএনসি এইচ বিম ড্রিলিং এবং মিলিং মেশিন ব্রিজ ইঞ্জিনিয়ারিং
পণ্যের পরিচিতি:

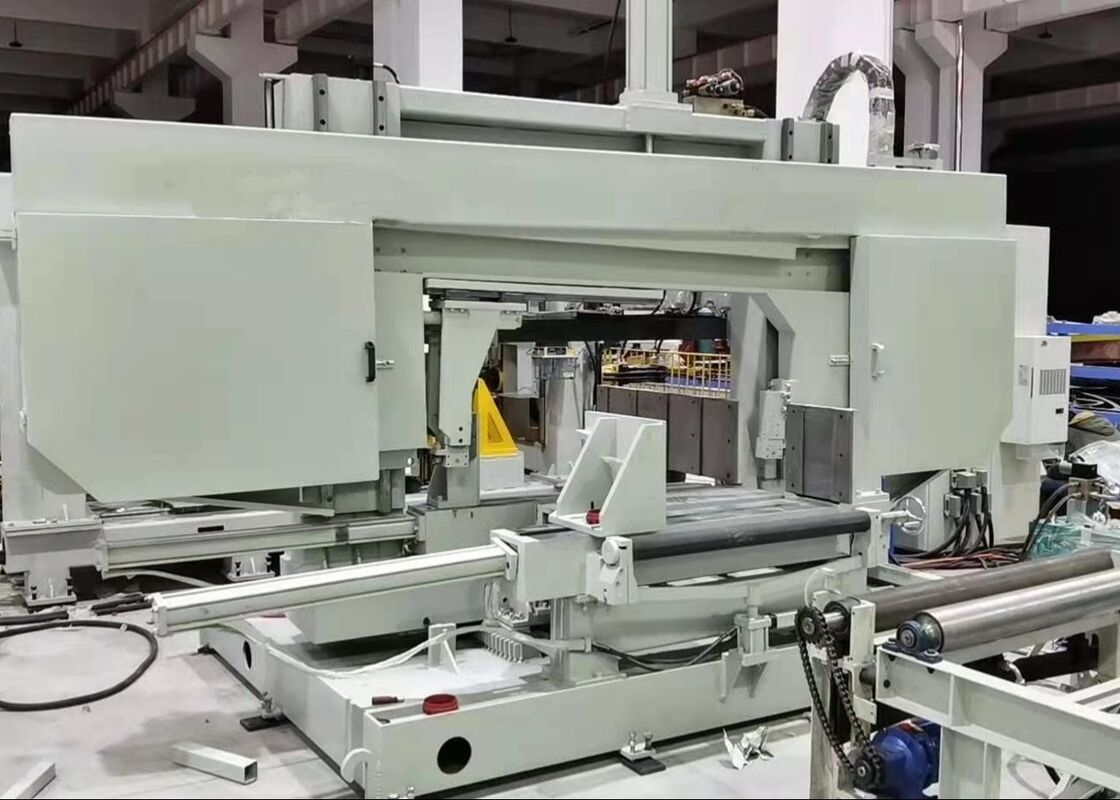

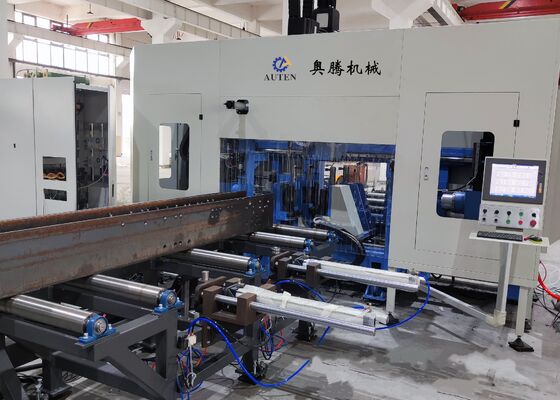

BHD সিরিজ মেশিনটি একটি ড্রিলিং সমাধান যা 1250 মিমি প্রস্থ এবং 600 মিমি উচ্চতা পর্যন্ত বিমগুলির জন্য ডিজাইন করা হয়েছে। প্রাথমিকভাবে, এটি এইচ-বিম, চ্যানেল বিম, অ্যাঙ্গেল এবং আয়তক্ষেত্রাকার টিউবগুলিতে ছিদ্র প্রক্রিয়াকরণের জন্য ব্যবহৃত হয়। তিনটি স্পিন্ডলের পজিশনিং এবং ফিডিং সবই সার্ভো মোটর দ্বারা চালিত হয়। এটি একটি রিডিউসার দ্বারা চালিত স্পিন্ডল, সার্ভো মোটর-ভিত্তিক ফিডিং এবং সিএনসি ক্যারেজ-ভিত্তিক ইন-ফিডিং বৈশিষ্ট্যযুক্ত। এই মেশিনটি নির্মাণ, সেতু নির্মাণ এবং অন্যান্য সম্পর্কিত শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
পণ্য কনফিগারেশন তথ্য:
| এইচ বিম প্যারামিটার |
সর্বোচ্চ আকার প্রস্থ x উচ্চতা |
1250x600 মিমি |
| সর্বনিম্ন আকার প্রস্থ x উচ্চতা |
200×75 মিমি |
| সর্বোচ্চ বিম দৈর্ঘ্য |
12000 মিমি |
| প্রধান স্পিন্ডল |
পরিমাণ। |
3 |
| মডেল |
BT40 |
| মোটর শক্তি |
3x11 কিলোওয়াট |
| স্পিন্ডল গতি |
200~3000 আর/মিনিট |
| সর্বোচ্চ ছিদ্রের ব্যাস |
φ40 মিমি |
| মোটর শক্তি |
ফিড সার্ভো মোটর পাওয়ার |
2x3 কিলোওয়াট |
| পজিশনিং সার্ভো মোটর পাওয়ার |
2x3 কিলোওয়াট |
| প্রক্রিয়াকরণ নির্ভুলতা |
ছিদ্র দূরত্বের বিচ্যুতি |
1 মিটারের মধ্যে দুটি ছিদ্র |
±0.5 |
| ছিদ্র দূরত্বের প্রতি অতিরিক্ত 1 মিটারের জন্য অনুমোদিত বিচ্যুতি মান ±0.2 মিমি বৃদ্ধি পায়, এবং সর্বোচ্চ ±2 মিমি অতিক্রম করে না |
| শেষ মার্জিন বিচ্যুতি |
±1.0 মিমি |

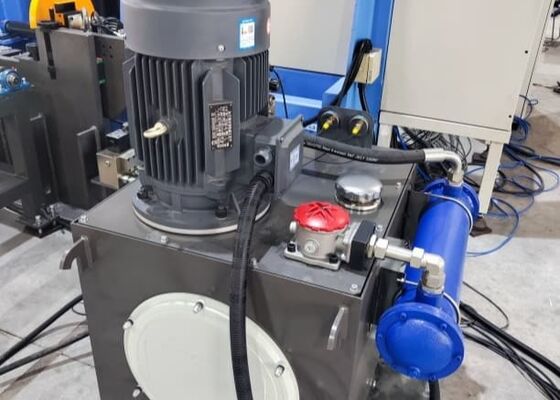

| হাইড্রোলিক সিস্টেম |
হাইড্রোলিক পাম্প চাপ |
7 MPa |
| তেল পাম্প মোটর পাওয়ার |
7 কিলোওয়াট |
| বৈদ্যুতিক সিস্টেম |
নিয়ন্ত্রণ পদ্ধতি |
পিএলসি |
| সিএনসি অক্ষের সংখ্যা |
7 |
| সামগ্রিক আকার (দৈর্ঘ্য x প্রস্থ x উচ্চতা) |
32000x6200x4000 |
প্রয়োগ:
এই মেশিনটি প্রধানত এইচ-বিম, চ্যানেল স্টিল এবং বক্স বিম ড্রিলিংয়ের জন্য ব্যবহৃত হয় এবং এটি স্টিল ফ্যাব্রিকেশন, নির্মাণ, সেতু, ত্রি-মাত্রিক পার্কিং গ্যারেজ এবং আরও অনেক শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। 7-অক্ষ সিএনসি সেকশন স্টিল 3D ড্রিলিং মেশিন দুটি উল্লম্ব দিক, একটি অনুভূমিক দিক এবং একটি অনুদৈর্ঘ্য দিকে নির্ভুল ড্রিলিং পজিশনিং অর্জনের জন্য সাতটি সার্ভো মোটর ব্যবহার করে, সাথে তিনটি স্পিন্ডলের জন্য সার্ভো-চালিত ফিডিং। মেশিনটিতে তিনটি ড্রিলিং সারফেস রয়েছে, প্রতিটিতে একটি ড্রিলিং স্পিন্ডল রয়েছে। প্রতিটি ড্রিলিং স্পিন্ডল একটি ফ্রিকোয়েন্সি কনভার্সন মোটর দ্বারা চালিত হয় এবং স্পিন্ডলগুলি সার্ভো-নিয়ন্ত্রিত ফিডিং সরবরাহ করে। 1 এর ছিদ্র ব্যাস সহ, মেশিনটি একটি একক পাসে ওয়ার্কপিসের তিনটি দিকেই ছিদ্র প্রক্রিয়া করে, উচ্চ দক্ষতা এবং নির্ভুল ছিদ্র পজিশনিং নিশ্চিত করে। স্টিল ফ্যাব্রিকেশন উৎপাদন শিল্পে গুণমানের মান বজায় রাখার জন্য এই মেশিনটি অপরিহার্য।
সিএনসি বিম ড্রিলিং লাইনের প্রধান বৈশিষ্ট্য:
1. ইনফিড কনভেয়র এবং ফিডিং ক্যারেজ – দ্রুত, নির্ভরযোগ্য এবং নির্ভুল
2. ঐচ্ছিক ট্রান্সভার্স কনভেয়র এবং লোডিং সিস্টেম – উচ্চ দক্ষতা
3. ঐচ্ছিক ডিস্ক মার্কিং ইউনিট – স্বয়ংক্রিয়ভাবে 38টি মার্কিং অক্ষর নির্বাচন করে
4. ড্রিলিং ইউনিট – প্রতিটি স্পিন্ডল X-অক্ষ বরাবর 520 মিমি এর মধ্যে অবাধে সরানো যায়
5. মেশিন বডি – শক্তিশালী কাঠামো, উচ্চ অনমনীয়তা এবং চমৎকার স্থিতিশীলতা
6. বৈদ্যুতিক সিস্টেম – ব্যবহারকারী-বান্ধব প্রোগ্রামিং এবং অপারেশন, NC1, DXF এবং DSTV CAM ফাইলগুলির সাথে সামঞ্জস্যপূর্ণ
7. হাইড্রোলিক ইউনিট এবং কুলিং সিস্টেম – বিমগুলির জন্য হাইড্রোলিক ক্ল্যাম্পিং এবং এয়ার-কুলড সিস্টেম/ এয়ার কন্ডিশনিং
8. হাইড্রোলিক স্টেশন – জল শীতলীকরণ ব্যবস্থা সহ সজ্জিত
কোল্ড প্রসেসিং: এইচ-বিম ড্রিলিং মেশিনটি স্টিল প্রোফাইল সংযোগ প্লেটগুলিতে ছিদ্র প্যাটার্ন ড্রিলিংয়ের জন্য ব্যবহৃত হয়।
সামগ্রিক কাঠামো: বাহ্যিক শ্যাফটগুলি সার্ভো মোটর দ্বারা চালিত হয় এবং উচ্চ-নির্ভুলতা রৈখিক গাইড দ্বারা পরিচালিত হয়, যা সামগ্রিক অপারেশনাল নির্ভুলতা নিশ্চিত করে।
ফিড রোলার ফ্রেম: পাঁচ সেট রোলার র্যাক, আনপাওয়ার্ড রোলার এবং সাইড পজিশনিং হুইল নিয়ে গঠিত, ফিড রোলার ফ্রেমটিতে একটি সাধারণ কাঠামো, সহজ অপারেশন, উচ্চ ফিডিং নির্ভুলতা এবং চমৎকার দক্ষতা রয়েছে।
সমাপ্ত ওয়ার্কপিস স্টোরেজ এলাকা: ওয়ার্কপিসটি ড্রিলিং ইউনিট থেকে ফিড করা হয় এবং একটি মোটর-চালিত পাওয়ার রোলার সিস্টেমের মাধ্যমে চেইন দ্বারা পরিবাহিত হয়। সমাপ্ত পণ্যটি তখন চারটি ট্রলি সেট ব্যবহার করে সরাসরি সংরক্ষণ করা হয়।
অটো ফিডিং: বুদ্ধিমান ক্ল্যাম্পিং সিস্টেম ম্যানুয়াল শ্রম হ্রাস করে। ট্রলি ট্র্যাক নির্ভুল গাইড রেল এবং র্যাক দিয়ে সজ্জিত, স্থিতিশীল এবং নির্ভুল ফিডিং নিশ্চিত করে।
সহজ অপারেশন: সিস্টেমটি অনলাইন এবং অফলাইন উভয় প্রোগ্রামিং পদ্ধতি সমর্থন করে। ইউএসবি ড্রাইভের মাধ্যমে বাহ্যিক তথ্য বিনিময় করা যেতে পারে। এটি TEKLA 3D সফ্টওয়্যার এবং DSTV ফাইলগুলির সাথে সামঞ্জস্যপূর্ণ, যা প্রক্রিয়াকরণ প্রোগ্রামগুলির সরাসরি রপ্তানি সক্ষম করে।
নমুনা প্রদর্শনী সেশন চলাকালীন, সিএনসি বিম এবং শীট মেটাল ড্রিলিং, মার্কিং এবং শিয়ারিং মেশিনটি বিভিন্ন ফ্ল্যাঞ্জ প্রস্থ এবং ওয়েব পুরুত্বের স্ট্যান্ডার্ড এইচ-বিম নমুনাগুলির পাশাপাশি বিভিন্ন আকারের চ্যানেল স্টিলের নমুনাগুলি পরিচালনা করার সময় এর প্রক্রিয়াকরণ ক্ষমতা কার্যকরভাবে তুলে ধরে। এই প্রদর্শনীগুলিতে প্রদর্শিত নমুনাগুলি নির্ভুল ছিদ্র পজিশনিং, পরিষ্কারভাবে ট্যাপ করা থ্রেড এবং স্পষ্ট, নির্ভুল মার্কিং প্যাটার্ন অর্জনের মেশিনের ক্ষমতা স্পষ্টভাবে চিত্রিত করে, যার ফলে বাস্তব-বিশ্বের অ্যাপ্লিকেশনগুলিতে এর অসামান্য নির্ভুলতা এবং নির্ভরযোগ্যতা সম্পূর্ণরূপে প্রদর্শিত হয়।
এই মেশিনটি প্রধানত এইচ-বিম এবং চ্যানেল বিমগুলিতে উচ্চ-গতির ছিদ্র প্রক্রিয়াকরণের জন্য ব্যবহৃত হয়। এটি একটি সার্ভো মোটর দ্বারা চালিত স্পিন্ডল, একটি সিএনসি সিস্টেম দ্বারা নিয়ন্ত্রিত, একটি সিএনসি ক্যারেজ দ্বারা পরিচালিত ইন-ফিডিং সহ, উচ্চ দক্ষতা এবং নির্ভুলতা উভয়ই নিশ্চিত করে। এটি নির্মাণ, সেতু নির্মাণ এবং অন্যান্য সম্পর্কিত শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
