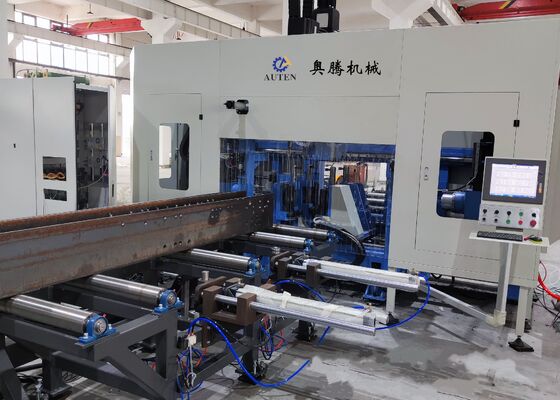

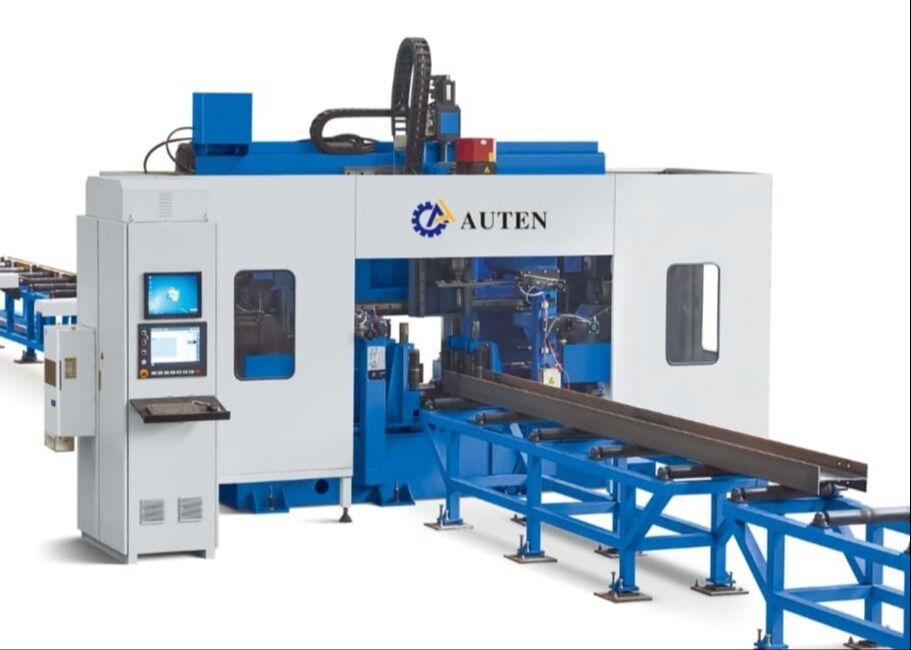

ব্রিজ ইঞ্জিনিয়ারিং 3D সিএনসি এইচ বিম ড্রিলিং মেশিন ট্রান্সমিশন টাওয়ার ম্যানুফ্যাকচারিং
পণ্যের পরিচিতি:
BHD সিরিজ মেশিনটি 1250 মিমি পর্যন্ত প্রস্থ এবং 600 মিমি পর্যন্ত উচ্চতার বিমগুলির জন্য একটি বিশেষ ড্রিলিং সমাধান। এটি প্রধানত H-বিম, চ্যানেল বিম, অ্যাঙ্গেল এবং আয়তক্ষেত্রাকার টিউবগুলিতে ছিদ্র প্রক্রিয়াকরণের জন্য ব্যবহৃত হয়। তিনটি স্পিন্ডলের পজিশনিং এবং ফিডিং সম্পূর্ণরূপে সার্ভো মোটর দ্বারা চালিত হয়। মেশিনটিতে একটি গিয়ারবক্স চালিত স্পিন্ডল, সার্ভো মোটর-চালিত ফিডিং এবং সিএনসি ক্যারেজ-ভিত্তিক ইন-ফিডিং অন্তর্ভুক্ত রয়েছে। এই সরঞ্জামটি নির্মাণ, সেতু নির্মাণ এবং অন্যান্য সংশ্লিষ্ট শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
পণ্যের কনফিগারেশন তথ্য:
| এইচ বিম প্যারামিটার |
সর্বোচ্চ। আকার প্রস্থ x উচ্চতা |
1250x600মিমি |
| সর্বনিম্ন। আকার প্রস্থ x উচ্চতা |
200×75মিমি |
| সর্বোচ্চ। বিম দৈর্ঘ্য |
12000মিমি |
| প্রধান স্পিন্ডল |
পরিমাণ। |
3 |
| মডেল |
BT40 |
| মোটর শক্তি |
3x11 কিলোওয়াট |
| স্পিন্ডল গতি |
200~3000 আর/মিনিট |
| সর্বোচ্চ। ছিদ্রের ব্যাস |
φ40 মিমি |
| মোটর শক্তি |
ফিড সার্ভো মোটর শক্তি |
2x3 কিলোওয়াট |
| পজিশনিং সার্ভো মোটর শক্তি |
2x3 কিলোওয়াট |
| প্রক্রিয়াকরণ নির্ভুলতা |
ছিদ্র দূরত্বের বিচ্যুতি |
1 মিটারের মধ্যে দুটি ছিদ্র |
±0.5 |
| ছিদ্র দূরত্বের প্রতি অতিরিক্ত 1 মিটারের জন্য অনুমোদিত বিচ্যুতি মান ±0.2 মিমি বৃদ্ধি পায়, এবং সর্বোচ্চ ±2 মিমি অতিক্রম করে না |
| প্রান্ত মার্জিন বিচ্যুতি |
±1.0 মিমি |
| হাইড্রোলিক সিস্টেম |
হাইড্রোলিক পাম্প চাপ |
7 এমপিএ |
| তেল পাম্প মোটর শক্তি |
7 কিলোওয়াট |
| বৈদ্যুতিক সিস্টেম |
নিয়ন্ত্রণ পদ্ধতি |
পিএলসি |
| সিএনসি অক্ষের সংখ্যা |
7 |
| সামগ্রিক আকার (দৈর্ঘ্য x প্রস্থ x উচ্চতা) |
32000x6200x4000 |
প্রয়োগ:
এই মেশিনটি প্রধানত H-বিম, চ্যানেল স্টিল এবং বক্স বিম ড্রিলিংয়ের জন্য ডিজাইন করা হয়েছে এবং এটি স্টিল ফ্যাব্রিকেশন, নির্মাণ, সেতু নির্মাণ, ত্রিমাত্রিক পার্কিং কাঠামো এবং আরও অনেক শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। 7-অক্ষ সিএনসি সেকশন স্টিল 3D ড্রিলিং মেশিন দুটি উল্লম্ব অক্ষ, একটি অনুভূমিক অক্ষ এবং একটি অনুদৈর্ঘ্য অক্ষে সুনির্দিষ্ট পজিশনিং অর্জনের জন্য সাতটি সার্ভো মোটর ব্যবহার করে, সাথে তিনটি স্পিন্ডলের জন্য সার্ভো-চালিত ফিডিং। মেশিনটি তিনটি ড্রিলিং সারফেস দিয়ে সজ্জিত, প্রতিটিতে একটি ডেডিকেটেড ড্রিলিং স্পিন্ডল রয়েছে। প্রতিটি স্পিন্ডল একটি ফ্রিকোয়েন্সি-নিয়ন্ত্রিত মোটর দ্বারা চালিত হয়, সর্বোত্তম কর্মক্ষমতার জন্য সার্ভো-নিয়ন্ত্রিত ফিডিং সহ। 1 এর ব্যাসের ছিদ্রগুলি প্রক্রিয়া করতে সক্ষম, মেশিনটি একটি একক অপারেশনে ওয়ার্কপিসের তিনটি দিক ড্রিল করে, উচ্চ দক্ষতা এবং সঠিক ছিদ্র স্থাপন নিশ্চিত করে। স্টিল ফ্যাব্রিকেশন এবং উত্পাদন খাতে গুণমানের মান বজায় রাখতে এই মেশিনটি একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।
সিএনসি বিম ড্রিলিং লাইনের প্রধান বৈশিষ্ট্য:
1. ইনফিড কনভেয়র এবং ফিডিং ক্যারেজ – দ্রুত, নির্ভরযোগ্য এবং নির্ভুল
2. ঐচ্ছিক ট্রান্সভার্স কনভেয়র এবং লোডিং সিস্টেম – উন্নত অপারেশনাল দক্ষতা
3. ঐচ্ছিক ডিস্ক মার্কিং ইউনিট – স্বয়ংক্রিয়ভাবে ৩৮টি মার্কিং অক্ষর নির্বাচন করে
4. ড্রিলিং ইউনিট – প্রতিটি স্পিন্ডল X-অক্ষ বরাবর 520 মিমি এর মধ্যে স্বাধীনভাবে চলাচল করতে পারে
5. মেশিন ফ্রেম – শক্তিশালী নির্মাণ, উন্নত অনমনীয়তা এবং ব্যতিক্রমী স্থিতিশীলতা
6. বৈদ্যুতিক সিস্টেম – স্বজ্ঞাত প্রোগ্রামিং এবং অপারেশন, NC1, DXF, এবং DSTV CAM ফাইল ফরম্যাটের সাথে সামঞ্জস্যপূর্ণ
7. হাইড্রোলিক ইউনিট এবং কুলিং সিস্টেম – বিমগুলির জন্য হাইড্রোলিক ক্ল্যাম্পিং এবং এয়ার-কুলড/ এয়ার কন্ডিশনিং সিস্টেম
8. হাইড্রোলিক স্টেশন – একটি জল-কুলিং সিস্টেমের সাথে সমন্বিত
কোল্ড প্রসেসিং: এইচ-বিম ড্রিলিং মেশিনটি স্টিল প্রোফাইল সংযোগ প্লেটগুলিতে ছিদ্র প্যাটার্ন ড্রিল করার জন্য ব্যবহৃত হয়।
.
সামগ্রিক কাঠামো: বাহ্যিক শ্যাফটগুলি সার্ভো মোটর দ্বারা চালিত হয় এবং উচ্চ-নির্ভুলতা লিনিয়ার রেল দ্বারা পরিচালিত হয়, যা পুরো সিস্টেমে উন্নত অপারেশনাল নির্ভুলতা নিশ্চিত করে।
ফিড রোলার ফ্রেম: পাঁচটি সেট রোলার অ্যাসেম্বলি, নন-পাওয়ার্ড রোলার এবং সাইড পজিশনিং হুইল নিয়ে গঠিত, ফিড রোলার ফ্রেম একটি সরল নকশা, ব্যবহারকারী-বান্ধব অপারেশন, উচ্চ ফিডিং নির্ভুলতা এবং অসামান্য দক্ষতা সরবরাহ করে।
সমাপ্ত ওয়ার্কপিস স্টোরেজ এলাকা: ওয়ার্কপিসটি ড্রিলিং ইউনিট থেকে স্থানান্তরিত হয় এবং একটি মোটর-চালিত রোলার সিস্টেমের মাধ্যমে চেইন দ্বারা পরিবাহিত হয়। সম্পন্ন পণ্যটি তখন চারটি ট্রলি সেট ব্যবহার করে সরাসরি সংরক্ষণ করা হয়।
অটো ফিডিং: বুদ্ধিমান ক্ল্যাম্পিং সিস্টেম ম্যানুয়াল হ্যান্ডলিং কমিয়ে দেয়। ট্রলি ট্র্যাক নির্ভুল গাইড রেল এবং সমর্থন দিয়ে সজ্জিত, স্থিতিশীল এবং নির্ভুল ফিডিং নিশ্চিত করে।
সহজ অপারেশন: সিস্টেমটি অনলাইন এবং অফলাইন প্রোগ্রামিং উভয় বিকল্পের সাথে সামঞ্জস্যপূর্ণ। বাহ্যিক ডেটা একটি ইউএসবি ড্রাইভের মাধ্যমে বিনিময় করা যেতে পারে। এটি TEKLA 3D সফ্টওয়্যার এবং DSTV ফাইলগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ, যা প্রক্রিয়াকরণ প্রোগ্রামগুলির সরাসরি রপ্তানির অনুমতি দেয়।
নমুনা প্রদর্শনী সেশন চলাকালীন, সিএনসি বিম এবং শীট মেটাল ড্রিলিং, মার্কিং এবং শিয়ারিং মেশিনটি বিভিন্ন ফ্ল্যাঞ্জ প্রস্থ এবং ওয়েব পুরুত্বের স্ট্যান্ডার্ড এইচ-বিম নমুনা, সেইসাথে বিভিন্ন মাত্রার চ্যানেল স্টিলের নমুনাগুলি পরিচালনা করে তার প্রক্রিয়াকরণ ক্ষমতা কার্যকরভাবে প্রদর্শন করে। এই প্রদর্শনীগুলিতে উপস্থাপিত নমুনাগুলি মেশিনের নির্ভুল ছিদ্র স্থাপন, পরিষ্কারভাবে ট্যাপ করা থ্রেড এবং স্পষ্ট, নির্ভুল মার্কিং প্যাটার্ন অর্জনের ক্ষমতা স্পষ্টভাবে তুলে ধরে, যার ফলে ব্যবহারিক অ্যাপ্লিকেশনগুলিতে এর ব্যতিক্রমী নির্ভুলতা এবং নির্ভরযোগ্যতা সম্পূর্ণরূপে প্রদর্শিত হয়।
এই মেশিনটি প্রধানত এইচ-বিম এবং চ্যানেল বিমগুলিতে উচ্চ-গতির ছিদ্র প্রক্রিয়াকরণের জন্য ডিজাইন করা হয়েছে। এটি একটি সার্ভো মোটর দ্বারা চালিত একটি স্পিন্ডল দিয়ে সজ্জিত, যা একটি সিএনসি সিস্টেম দ্বারা নিয়ন্ত্রিত হয়, এবং ইন-ফিডিং একটি সিএনসি ক্যারেজ দ্বারা পরিচালিত হয়, যা উন্নত দক্ষতা এবং নির্ভুলতা নিশ্চিত করে। এটি নির্মাণ, সেতু নির্মাণ এবং অন্যান্য সংশ্লিষ্ট শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
