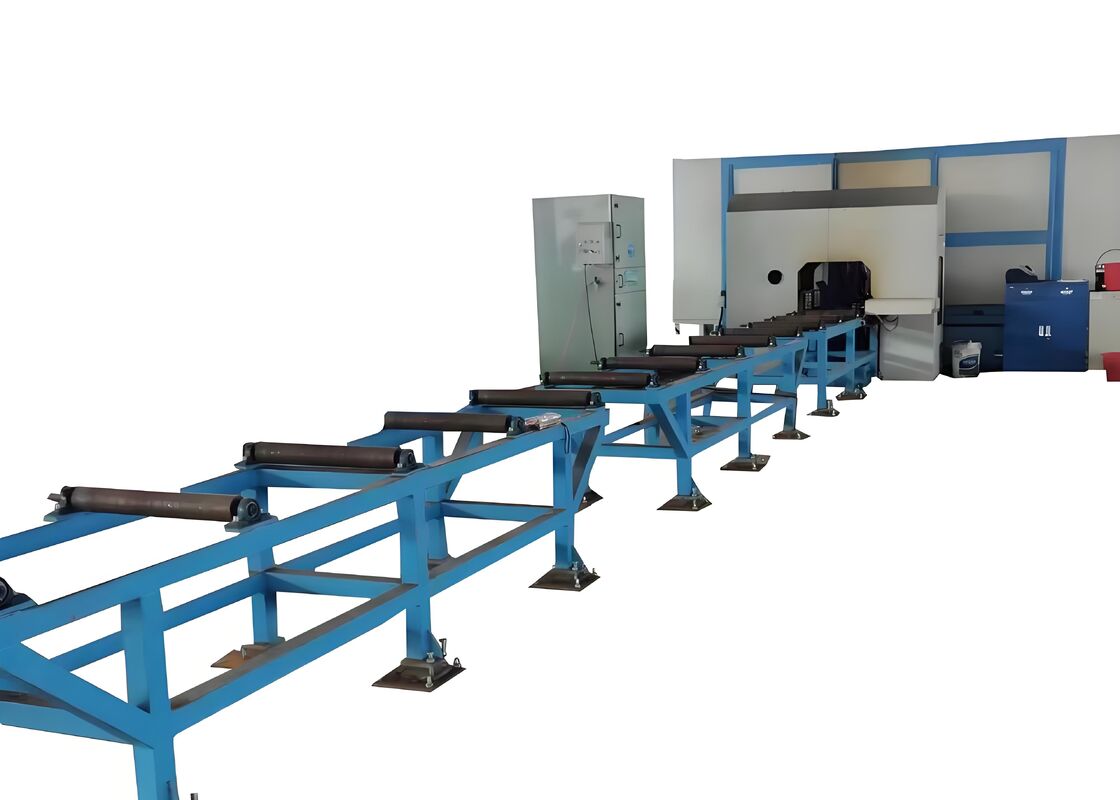

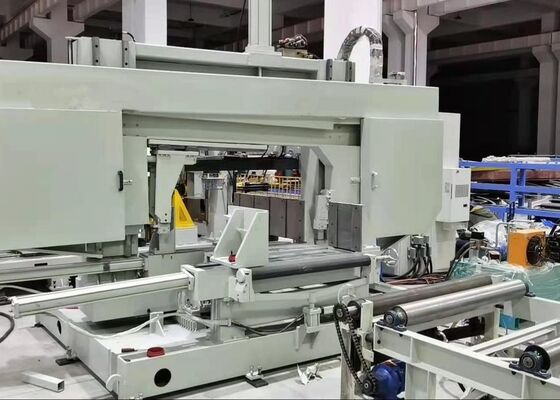

বিএইচডি১২৫০সি সিএনসি ড্রিলিং মেশিন মাল্টি-হোল কন্টিনিউয়াস ড্রিলিং
পণ্য পরিচিতি:
বিএইচডি সিরিজ মেশিন হল একটি বিশেষ ড্রিলিং সিস্টেম যা ১২৫০ মিমি এবং ৬০০ মিমি উচ্চতার বিমগুলির জন্য তৈরি করা হয়েছে। এটি প্রধানত এইচ-বিম, চ্যানেল বিম, অ্যাঙ্গেল এবং আয়তক্ষেত্রাকার টিউবগুলিতে ছিদ্র ড্রিল করার জন্য ব্যবহৃত হয়। তিনটি স্পিন্ডলের অবস্থান এবং খাওয়ানো সম্পূর্ণরূপে সার্ভো মোটর দ্বারা চালিত হয়। এই মেশিনটিতে একটি গিয়ারবক্স চালিত স্পিন্ডল, সার্ভো মোটর চালিত ফিডিং এবং সিএনসি ক্যারেজ-ভিত্তিক ইন-ফিড রয়েছে। এটি নির্মাণ, সেতু নির্মাণ এবং অন্যান্য সম্পর্কিত শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
পণ্য কনফিগারেশন তথ্য:
| এইচ বিম প্যারামিটার |
সর্বোচ্চ আকার প্রস্থ x উচ্চতা |
১২৫০x৬০০মিমি |
| সর্বনিম্ন আকার প্রস্থ x উচ্চতা |
২০০x৭৫মিমি |
| সর্বোচ্চ বিম দৈর্ঘ্য |
১২০০০মিমি |
| প্রধান স্পিন্ডল |
পরিমাণ |
৩ |
| মডেল |
বিটি৪০ |
| মোটর শক্তি |
৩x১১ কিলোওয়াট |
| স্পিন্ডল গতি |
২০০~৩০০০ আর/মিনিট |
| সর্বোচ্চ ছিদ্র ব্যাস |
φ৪০ মিমি |
| মোটর শক্তি |
ফিড সার্ভো মোটর শক্তি |
২x৩ কিলোওয়াট |
| অবস্থান সার্ভো মোটর শক্তি |
২x৩ কিলোওয়াট |
| প্রক্রিয়াকরণ নির্ভুলতা |
ছিদ্র দূরত্ব বিচ্যুতি |
১ মিটারের মধ্যে দুটি ছিদ্র |
±০.৫ |
| ছিদ্র দূরত্বের প্রতি অতিরিক্ত ১ মিটারের জন্য অনুমোদিত বিচ্যুতি মান ±০.২মিমি বৃদ্ধি পায়, এবং সর্বোচ্চ ±২মিমি অতিক্রম করে না |
| প্রান্ত মার্জিন বিচ্যুতি |
±১.০ মিমি |
| হাইড্রোলিক সিস্টেম |
হাইড্রোলিক পাম্প চাপ |
৭ এমপিএ |
| তেল পাম্প মোটর শক্তি |
৭ কিলোওয়াট |
| বৈদ্যুতিক সিস্টেম |
নিয়ন্ত্রণ পদ্ধতি |
পিএলসি |
| সিএনসি অক্ষের সংখ্যা |
৭ |
| সামগ্রিক আকার (দৈর্ঘ্য x প্রস্থ x উচ্চতা) |
৩২০০০০x৬২০০x৪০০০ |
প্রয়োগ:
এই মেশিনটি বিশেষভাবে এইচ-বিম, চ্যানেল স্টিল এবং বক্স বিমগুলিতে ড্রিলিং অপারেশনের জন্য তৈরি করা হয়েছে এবং এটি স্টিল ফ্যাব্রিকেশন, নির্মাণ, সেতু নির্মাণ, ত্রিমাত্রিক পার্কিং কাঠামো এবং আরও অনেক শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। ৭-অক্ষ সিএনসি সেকশন স্টিল ৩ডি ড্রিলিং মেশিন দুটি উল্লম্ব অক্ষ, একটি অনুভূমিক অক্ষ এবং একটি অনুদৈর্ঘ্য অক্ষ জুড়ে নির্ভুল অবস্থান নিশ্চিত করার জন্য সাতটি সার্ভো মোটর ব্যবহার করে, সাথে তিনটি স্পিন্ডলের জন্য সার্ভো-চালিত ফিডিং। মেশিনটিতে তিনটি ড্রিলিং সারফেস রয়েছে, প্রতিটি নিজস্ব ডেডিকেটেড ড্রিলিং স্পিন্ডল সহ। প্রতিটি স্পিন্ডল একটি ফ্রিকোয়েন্সি-নিয়ন্ত্রিত মোটর দ্বারা চালিত হয় এবং সার্ভো-নিয়ন্ত্রিত ফিডিং সর্বোত্তম অপারেশনাল দক্ষতা নিশ্চিত করে। ১ ব্যাসের ছিদ্র প্রক্রিয়া করার ক্ষমতা সহ, মেশিনটি একটি একক চক্রে ওয়ার্কপিসের তিনটি দিকে ড্রিলিং সক্ষম করে, উচ্চ উৎপাদনশীলতা এবং নির্ভুল ছিদ্র স্থাপন উভয়ই সরবরাহ করে। এই সরঞ্জামটি স্টিল ফ্যাব্রিকেশন এবং উত্পাদন শিল্পগুলিতে উচ্চ-মানের মান বজায় রাখতে একটি অবিচ্ছেদ্য ভূমিকা পালন করে।
সিএনসি বিম ড্রিলিং লাইনের প্রধান বৈশিষ্ট্য:
১. ইনফিড কনভেয়র এবং ফিডিং ক্যারেজ – দ্রুত, নির্ভরযোগ্য এবং নির্ভুল
২. ঐচ্ছিক ট্রান্সভার্স কনভেয়র এবং লোডিং সিস্টেম – উন্নত অপারেশনাল কার্যকারিতা
৩. ঐচ্ছিক ডিস্ক মার্কিং ইউনিট – স্বয়ংক্রিয়ভাবে ৩৮টি মার্কিং অক্ষর নির্বাচন করে
৪. ড্রিলিং ইউনিট – প্রতিটি স্পিন্ডল ৫২০মিমি এর মধ্যে এক্স-অক্ষ বরাবর স্বাধীনভাবে চলাচল করতে সক্ষম
৫. মেশিন ফ্রেম – শক্তিশালী নির্মাণ, অসামান্য অনমনীয়তা এবং ব্যতিক্রমী স্থিতিশীলতা
৬. বৈদ্যুতিক সিস্টেম – ব্যবহারকারী-বান্ধব প্রোগ্রামিং এবং অপারেশন, এনসি১, ডিএক্সএফ এবং ডিএসটিভি সিএএম ফাইল ফরম্যাটের সাথে সামঞ্জস্যপূর্ণ
৭. হাইড্রোলিক ইউনিট এবং কুলিং সিস্টেম – এয়ার-কুলড/এয়ার কন্ডিশনিং সিস্টেম সহ বিমগুলির জন্য হাইড্রোলিক ক্ল্যাম্পিং
৮. হাইড্রোলিক স্টেশন – জল-কুলিং প্রক্রিয়া সহ সমন্বিত
কোল্ড প্রসেসিং: এইচ-বিম ড্রিলিং মেশিন স্টিল প্রোফাইল সংযোগ প্লেটগুলিতে ছিদ্র প্যাটার্ন তৈরি করতে ব্যবহৃত হয়।
সামগ্রিক কাঠামো: বাহ্যিক শ্যাফটগুলি সার্ভো মোটর দ্বারা চালিত হয় এবং উচ্চ-নির্ভুলতা লিনিয়ার রেল দ্বারা সমর্থিত হয়, যা পুরো সিস্টেম জুড়ে ব্যতিক্রমী অপারেশনাল নির্ভুলতা নিশ্চিত করে।
ফিড রোলার ফ্রেম: পাঁচটি রোলার অ্যাসেম্বলি, নন-পাওয়ার্ড রোলার এবং সাইড পজিশনিং হুইল নিয়ে গঠিত, ফিড রোলার ফ্রেমটিতে একটি সাধারণ নকশা, অপারেশনের সহজতা, উচ্চ ফিডিং নির্ভুলতা এবং উল্লেখযোগ্য দক্ষতা রয়েছে।
সমাপ্ত ওয়ার্কপিস স্টোরেজ এলাকা: ড্রিলিং সম্পন্ন হওয়ার পর, ওয়ার্কপিসটি ড্রিলিং ইউনিট থেকে স্থানান্তরিত হয় এবং একটি চেইন ড্রাইভ সহ একটি মোটরযুক্ত রোলার সিস্টেমের মাধ্যমে পরিবাহিত হয়। সমাপ্ত পণ্যটি তখন চারটি ট্রলি ব্যবহার করে সরাসরি সংরক্ষণ করা হয়।
অটো ফিডিং: উন্নত ক্ল্যাম্পিং সিস্টেম ম্যানুয়াল হস্তক্ষেপ হ্রাস করে। ট্রলি ট্র্যাক নির্ভুল গাইড রেল এবং সমর্থন দিয়ে সজ্জিত, স্থিতিশীল এবং নির্ভুল ফিডিং নিশ্চিত করে।
সহজ অপারেশন: সিস্টেমটি অনলাইন এবং অফলাইন প্রোগ্রামিং উভয় বিকল্প সমর্থন করে। ইউএসবি ড্রাইভের মাধ্যমে বাহ্যিক ডেটা স্থানান্তর করা যেতে পারে। এটি টেকলা ৩ডি সফ্টওয়্যার এবং ডিএসটিভি ফাইলগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ, যা প্রক্রিয়াকরণ প্রোগ্রামগুলির সরাসরি রপ্তানি সক্ষম করে।
নমুনা প্রদর্শনী সেশন চলাকালীন, সিএনসি বিম এবং শীট মেটাল ড্রিলিং, মার্কিং এবং শিয়ারিং মেশিনটি বিভিন্ন ফ্ল্যাঞ্জ প্রস্থ এবং ওয়েব পুরুত্বের স্ট্যান্ডার্ড এইচ-বিম নমুনা, সেইসাথে বিভিন্ন মাত্রার চ্যানেল স্টিল নমুনা পরিচালনা করে তার প্রক্রিয়াকরণ ক্ষমতা কার্যকরভাবে প্রদর্শন করে। এই প্রদর্শনীগুলিতে প্রদর্শিত নমুনাগুলি নির্ভুল ছিদ্র স্থাপন, পরিষ্কারভাবে ট্যাপ করা থ্রেড এবং স্পষ্ট, নির্ভুল মার্কিং প্যাটার্ন অর্জনে মেশিনের দক্ষতা স্পষ্টভাবে তুলে ধরে, যার ফলে বাস্তব-বিশ্বের অ্যাপ্লিকেশনগুলিতে এর ব্যতিক্রমী নির্ভুলতা এবং নির্ভরযোগ্যতা সম্পূর্ণরূপে তুলে ধরা হয়।
এই মেশিনটি বিশেষভাবে এইচ-বিম এবং চ্যানেল বিমগুলিতে উচ্চ-গতির ছিদ্র প্রক্রিয়াকরণের জন্য তৈরি করা হয়েছে। এটি একটি সার্ভো মোটর দ্বারা চালিত একটি স্পিন্ডল বৈশিষ্ট্যযুক্ত, যা একটি সিএনসি সিস্টেমের মাধ্যমে নিয়ন্ত্রিত হয়, যেখানে সিএনসি ক্যারেজ দ্বারা ইন-ফিডিং পরিচালিত হয় যাতে ব্যতিক্রমী দক্ষতা এবং নির্ভুলতা নিশ্চিত করা যায়। এটি নির্মাণ, সেতু নির্মাণ এবং অন্যান্য সম্পর্কিত শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
