পিএলসি কন্ট্রোল সিএনসি 3D বিম ড্রিলিং মার্কিং কাটিং মেশিন লাইন BT40 প্রধান স্পিন্ডেল
পণ্যের পরিচিতি:
এই মেশিনিং সেন্টারটি এইচ-বিমের উপর ড্রিলিং অপারেশনের জন্য যত্ন সহকারে ডিজাইন করা হয়েছে। তিনটি উচ্চ-গতির নির্ভুল ড্রিলিং স্পিন্ডেল দিয়ে সজ্জিত, এটি ওয়ার্কপিসগুলিতে ড্রিলিং প্রক্রিয়াগুলিতে ব্যতিক্রমী দক্ষতা সরবরাহ করে। উন্নত মেশিনিং নির্ভুলতা এবং ব্যবহারকারী-বান্ধব অপারেশনাল বৈশিষ্ট্যগুলির সাথে, এই সরঞ্জামটি ইস্পাত কাঠামো খাতে একটি অপরিহার্য উচ্চ-কার্যকারিতা সমাধান হিসাবে কাজ করে। এটি নির্মাণ প্রকৌশল, সেতু অবকাঠামো, টাওয়ার মাস্ট উত্পাদন এবং গ্রিড কাঠামো প্রকল্পের মতো মূল শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
পণ্যের কনফিগারেশন তথ্য:
| এইচ বিম প্যারামিটার |
সর্বোচ্চ আকার প্রস্থ x উচ্চতা |
1250x600মিমি |
| সর্বনিম্ন আকার প্রস্থ x উচ্চতা |
200×75মিমি |
| সর্বোচ্চ বিম দৈর্ঘ্য |
12000মিমি |
| প্রধান স্পিন্ডেল |
পরিমাণ। |
3 |
| মডেল |
BT40 |
| মোটর শক্তি |
3x11 কিলোওয়াট |
| স্পিন্ডেল গতি |
200～3000 আর/মিনিট |
| সর্বোচ্চ গর্তের ব্যাস |
φ40 মিমি |
| মোটর শক্তি |
ফিড সার্ভো মোটর পাওয়ার |
2x3 কিলোওয়াট |
| পজিশনিং সার্ভো মোটর পাওয়ার |
2x3 কিলোওয়াট |
| প্রক্রিয়াকরণ নির্ভুলতা |
গর্তের দূরত্বের বিচ্যুতি |
1 মিটারের মধ্যে দুটি গর্ত |
±0.5 |
| গর্তের দূরত্বের প্রতি অতিরিক্ত 1 মিটারের জন্য অনুমোদিত বিচ্যুতি মান ±0.2 মিমি বৃদ্ধি পায়, এবং সর্বোচ্চ ±2 মিমি অতিক্রম করে না |
| শেষ মার্জিন বিচ্যুতি |
±1.0 মিমি |
| হাইড্রোলিক সিস্টেম |
হাইড্রোলিক পাম্প চাপ |
7 এমপিএ |
| তেল পাম্প মোটর পাওয়ার |
7 কিলোওয়াট |
| বৈদ্যুতিক সিস্টেম |
নিয়ন্ত্রণ পদ্ধতি |
পিএলসি |
| সিএনসি অক্ষের সংখ্যা |
7 |
| সামগ্রিক আকার (দৈর্ঘ্য x প্রস্থ x উচ্চতা) |
32000x6200x4000 |
পণ্যের বৈশিষ্ট্য

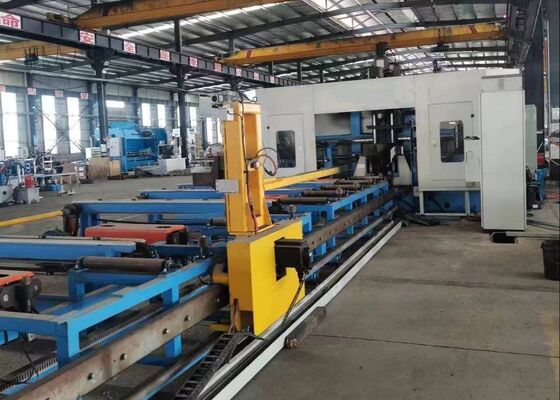

1. এই 3D এইচ-বিম ড্রিলিং এবং কাটিং মেশিনটি প্রধানত প্রধান মেশিন কাঠামো, সিএনসি ফিডিং সিস্টেম, উপাদান কনভেয়র, বৈদ্যুতিক সিস্টেম, হাইড্রোলিক সিস্টেম, কুলিং সিস্টেম, লুব্রিকেশন সিস্টেম, বর্জ্য বিন এবং অন্যান্য সংশ্লিষ্ট উপাদান নিয়ে গঠিত। একটি স্থির বিছানা কাঠামো এবং একটি চলমান ওয়ার্কপিস কনফিগারেশন সহ, মেশিনটি বড় আকারের এইচ-বিম প্রক্রিয়াকরণের জন্য সর্বোত্তমভাবে ডিজাইন করা হয়েছে। এটি অবিচ্ছিন্ন উৎপাদন কার্যক্রম সমর্থন করে এবং অটোমেশনের উন্নত স্তরের জন্য স্বীকৃত।

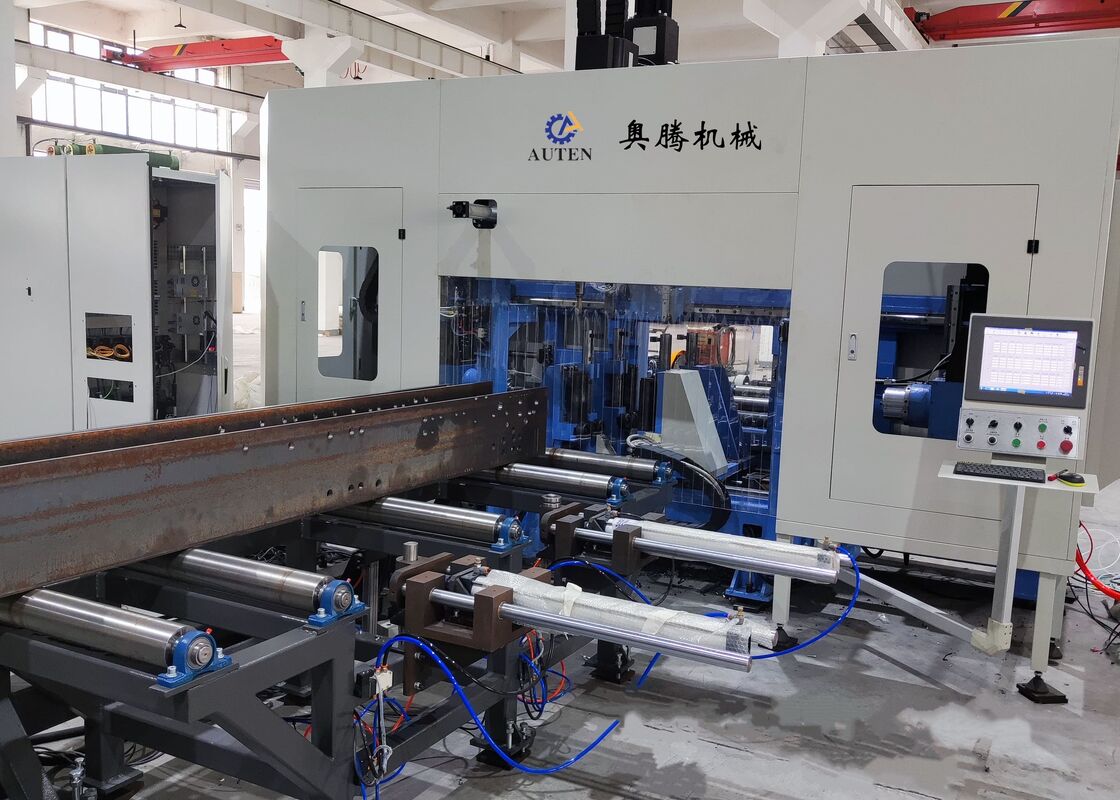

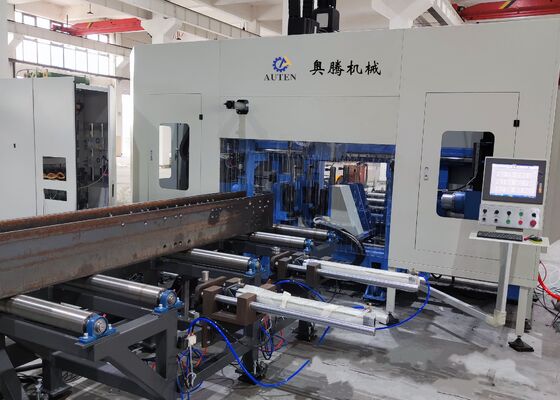

2. ড্রিলিং মেশিন কাঠামো বিছানা, সিএনসি স্লাইডিং টেবিল অ্যাসেম্বলি, সাপোর্ট ডিভাইস, আপার প্রেসিং ইউনিট, সাইড প্রেসিং ইউনিট এবং ডিটেকশন সিস্টেম নিয়ে গঠিত। সিএনসি স্লাইডিং টেবিল উপাদানগুলির মধ্যে স্থির দিক, চলন্ত দিক এবং আপার-ইউনিট সিএনসি স্লাইডিং টেবিল অন্তর্ভুক্ত। বিশেষভাবে এইচ-বিম ড্রিলিং অপারেশনের জন্য তৈরি, স্লাইডিং টেবিল অ্যাসেম্বলিগুলিতে একটি স্লাইডিং প্লেট, স্লাইডিং টেবিল বেস, স্পিন্ডেল হেডস্টক, উচ্চ-গতির যান্ত্রিক স্পিন্ডেল, টুল সিলিন্ডার, ভেরিয়েবল-ফ্রিকোয়েন্সি মোটর, সার্ভো মোটর, লিনিয়ার গাইড এবং লিড স্ক্রু অন্তর্ভুক্ত রয়েছে।
3. সিএনসি ফিডিং সিস্টেম ব্র্যাকেট, গিয়ার, র্যাক, সার্ভো মোটর, রিডিউসার এবং ম্যানিপুলেটর নিয়ে গঠিত। সার্ভো মোটর এইচ-বিমকে এক্স-অক্ষ বরাবর সরানোর জন্য ম্যানিপুলেটরকে শক্তি সরবরাহ করে, ওয়ার্কপিসের সঠিক ফিডিং এবং নির্ভুল পজিশনিং নিশ্চিত করে।
4. উপাদান কনভেয়রে একটি ইন-ফিডিং কনভেয়র এবং একটি আউট-ফিডিং কনভেয়র উভয়ই অন্তর্ভুক্ত। ইন-ফিডিং কনভেয়রটি কনভেয়র ব্র্যাকেট, সাপোর্ট রোলার এবং সাইড-পুশিং ডিভাইস দিয়ে সজ্জিত, যা প্রোফাইলযুক্ত ইস্পাত ব্ল্যাঙ্কগুলি পরিবহন, ব্ল্যাঙ্কগুলির ওয়াই-অক্ষ পজিশনিং অর্জন এবং উপাদান ফিডিং প্রক্রিয়াটি সম্পূর্ণ করার জন্য সিএনসি ফিডিং সিস্টেমের সাথে একত্রে কাজ করার জন্য বিশেষভাবে ডিজাইন করা হয়েছে। উপাদান চ্যানেল ব্র্যাকেট এবং সাপোর্ট রোলার নিয়ে গঠিত আউট-ফিডিং কনভেয়রটি সমাপ্ত ওয়ার্কপিসগুলি পরিবহনের জন্য নিবেদিত।
5. কুলিং সিস্টেমে অভ্যন্তরীণ এবং বাহ্যিক উভয় কুলিং পদ্ধতি অন্তর্ভুক্ত রয়েছে, যা গর্ত ঠান্ডা করার জন্য তেল কুয়াশা ব্যবহার করে। এই পদ্ধতিটি একাধিক সুবিধা প্রদান করে, যার মধ্যে রয়েছে কুল্যান্ট খরচ হ্রাস, ব্যয়-দক্ষতা বৃদ্ধি, পরিবেশগত স্থায়িত্ব প্রচার এবং ড্রিল বিট পরিধান হ্রাস।
6. হাইড্রোলিক সিস্টেম আপার প্রেসিং ইউনিট, সাইড প্রেসিং ইউনিট, টুল সিলিন্ডার এবং অন্যান্য সম্পর্কিত উপাদানগুলিতে শক্তি সরবরাহ করে।
7. নিউম্যাটিক সিস্টেম ম্যানিপুলেটর, টেস্টিং সিলিন্ডার এবং অন্যান্য অনুরূপ সরঞ্জামগুলিতে শক্তি সরবরাহ করার জন্য ডিজাইন করা হয়েছে।
8. লুব্রিকেশন সিস্টেম কেন্দ্রীভূত এবং ম্যানুয়াল লুব্রিকেশন কৌশলগুলির সংমিশ্রণ ব্যবহার করে। প্রধান লিনিয়ার গাইড এবং লিড স্ক্রুগুলির নির্ধারিত এবং নির্ভুল লুব্রিকেশনের জন্য প্রধানত কেন্দ্রীভূত লুব্রিকেশন ব্যবহার করা হয়।
9. মেশিন টুলের নিয়ন্ত্রণ সিস্টেমে একটি হোস্ট কম্পিউটার, পিএলসি এবং অন্যান্য সম্পর্কিত উপাদান অন্তর্ভুক্ত রয়েছে। প্রোগ্রামিং পদ্ধতি: ইউএসবি ইন্টারফেস বা কীবোর্ডের মাধ্যমে সিএডি অঙ্কন বা প্রক্রিয়াকরণ প্যারামিটার ইনপুট করে প্রক্রিয়াকরণ প্রোগ্রাম তৈরি করা হয়। এই প্রোগ্রামগুলি পার্ট নম্বরগুলির উপর ভিত্তি করে যেকোনো সময় সংরক্ষণ, পুনরুদ্ধার, প্রদর্শন এবং প্রেরণ করা যেতে পারে। মেশিন টুলটি পৃথক প্রক্রিয়াকরণ প্যারামিটারগুলির ম্যানুয়াল সমন্বয় এবং নিয়ন্ত্রণ করার অনুমতি দেয়, পাশাপাশি পুরো প্রক্রিয়াকরণ চক্রের জন্য সম্পূর্ণ স্বয়ংক্রিয় নিয়ন্ত্রণ সমর্থন করে।

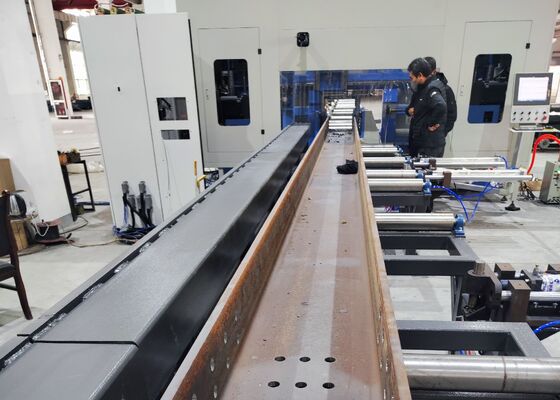

নমুনা প্রদর্শনী সেশন চলাকালীন, সিএনসি বিম এবং শীট মেটাল ড্রিলিং, মার্কিং এবং শিয়ারিং মেশিন স্ট্যান্ডার্ড এইচ-বিম নমুনাগুলির সাথে কাজ করার সময় এর প্রক্রিয়াকরণ ক্ষমতা কার্যকরভাবে প্রদর্শন করে—বিভিন্ন ফ্ল্যাঞ্জ প্রস্থ এবং ওয়েব পুরুত্ব বৈশিষ্ট্যযুক্ত—পাশাপাশি বিভিন্ন মাত্রার চ্যানেল ইস্পাত নমুনা। এই প্রদর্শনীগুলিতে প্রদর্শিত নমুনাগুলি নির্ভুল গর্ত স্থাপন, মসৃণ ট্যাপ করা থ্রেড এবং স্পষ্টভাবে সংজ্ঞায়িত মার্কিং প্যাটার্ন অর্জনের সরঞ্জামের ক্ষমতা স্পষ্টভাবে তুলে ধরে, যার ফলে ব্যবহারিক প্রয়োগের পরিস্থিতিতে এর উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা সম্পূর্ণরূপে প্রদর্শিত হয়।
উচ্চ-গতির সিএনসি এইচ-বিম ড্রিলিং, মার্কিং এবং শিয়ারিং মেশিন প্রধানত ইস্পাত কাঠামো উত্পাদন সুবিধা এবং সেতু নির্মাণ প্রকল্পগুলিতে নিযুক্ত করা হয়। ইস্পাত কাঠামো কর্মশালায়, এটি ফ্রেমওয়ার্ক এবং সাপোর্ট স্ট্রাকচারে ব্যবহৃত এইচ-বিমগুলির জন্য নির্ভুল মেশিনিং সরবরাহ করে, যার ফলে ইস্পাত ফ্রেমওয়ার্কগুলির স্থিতিশীল সমাবেশের জন্য একটি শক্তিশালী ভিত্তি নিশ্চিত হয়। সেতু নির্মাণে, মেশিনটি এইচ-বিমগুলিতে উচ্চ-নির্ভুলতা ড্রিলিং সম্পাদন করে, সেতুগুলির কাঠামোগত অখণ্ডতা বৃদ্ধি করে এবং দীর্ঘমেয়াদী লোডগুলি কার্যকরভাবে সহ্য করতে সক্ষম করে। অসামান্য অপারেশনাল দক্ষতার সাথে, এই মেশিনটি এই গুরুত্বপূর্ণ অবকাঠামো খাতগুলির জন্য নির্ভরযোগ্য সহায়তা সরবরাহ করে, সম্পর্কিত প্রকল্পগুলির মসৃণ এবং সময়োপযোগী অগ্রগতি নিশ্চিত করে।
