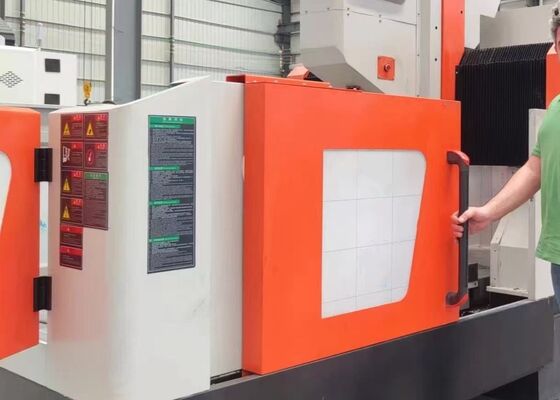

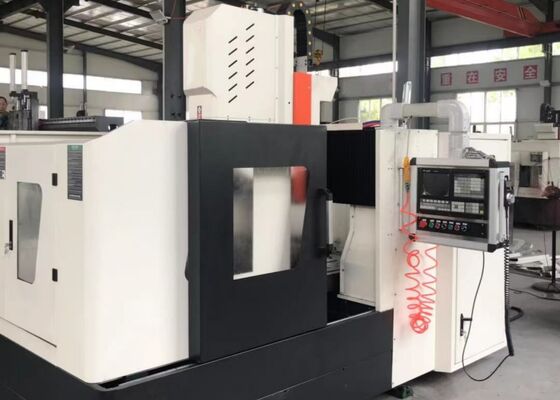

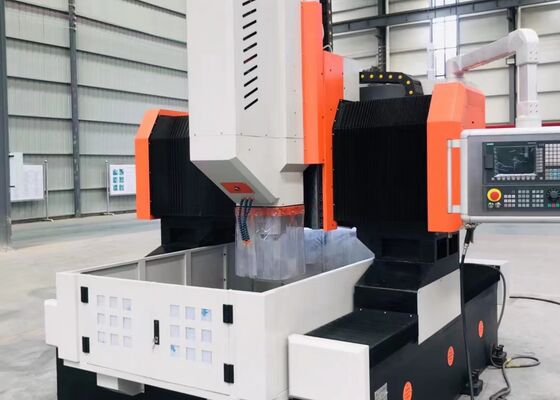

টিউব শীট প্লেট ফ্ল্যাঞ্জস সিএনসি ড্রিলিং মেশিন 11KW সার্ভো স্পিন্ডল মোটর পাওয়ারের জন্য ব্যবহৃত হয়
পণ্য পরিচিতি:
সরঞ্জামটি বিশেষভাবে টিউব শীট প্লেট এবং ফ্ল্যাঞ্জগুলি মেশিন করার জন্য ডিজাইন করা হয়েছে, φ80mm পর্যন্ত গর্ত ব্যাস সমর্থন করে। এর প্রাথমিক কাজগুলি ড্রিলিং, রিমিং, বোরিং, ট্যাপিং, চেমফারিং এবং মিলিংকে অন্তর্ভুক্ত করে। এটি কার্বাইড এবং প্রচলিত ড্রিল বিট উভয়ের সাথে ব্যবহারের জন্য উপযুক্ত। সিএনসি কন্ট্রোল সিস্টেমটি ব্যবহারকারী-বান্ধব, সহজতর অপারেশন সহজতর করে। মেশিনটি ধারাবাহিকভাবে ব্যতিক্রমী নির্ভুলতা এবং কর্মক্ষমতা অর্জন করে।
পণ্য কনফিগারেশন:
| মডেল |
PHD1010 |
| ওয়ার্কপিস আকার |
LxW (মিমি) |
1000x1000 |
| ওয়ার্কবেঞ্চের টি-স্লট প্রস্থ (মিমি) |
28 |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ |
1 |
| টাকু টেপার |
BT40 |
| সর্বোচ্চ ড্রিলিং ব্যাস (মিমি) |
Φ50 |
| সর্বোচ্চ বেধ (মিমি) |
≤180 |
| টোকা ব্যাস |
M3-M20 |
| টাকু গতি (r/min) |
30~3000 |
| সার্ভো টাকু মোটর শক্তি(কিলোওয়াট) |
11 |
| পাওয়ার হেডের পার্শ্বীয় গতিবিধি (এক্স অক্ষ) |
সর্বোচ্চ অনুভূমিক স্ট্রোক (মিমি) |
1000 |
| পার্শ্বীয় চলাচলের গতি (r/min) |
0~8 |
| পার্শ্বীয় আন্দোলনের জন্য সার্ভো মোটর শক্তি (kW) |
2.4 |
| গ্যান্ট্রি অনুদৈর্ঘ্য আন্দোলন (Y অক্ষ) |
সর্বোচ্চ ফিড স্ট্রোক (মিমি) |
1000 |
| ফিড চলন্ত গতি (মি/মিনিট) |
0~8 |
| ফিড সার্ভো মোটর পাওয়ার (কিলোওয়াট) |
2.4 |
| উল্লম্ব রাম ফিড গতি (Z অক্ষ) |
সর্বোচ্চ স্ট্রোক (মিমি) |
400 |
| চলন্ত গতি (মি/মিনিট) |
0~8 |
| সার্ভো মোটর পাওয়ার (কিলোওয়াট) |
2.4 |
| তিন-অক্ষ অবস্থান নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.02/1000 |
| তিন-অক্ষের পুনরাবৃত্তি অবস্থান নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.01/1000 |
| বৈদ্যুতিক ব্যবস্থা |
সিএনসি সিস্টেম |
FAGOR/ KND/ GSK |
| টুল চেঞ্জার |
ডিস্কের ধরন (ঐচ্ছিক) |
24 টুল অবস্থান |
| সামগ্রিক আকার |
LxWxH (মি) |
3.2x2.2x2.2 |
পণ্য বৈশিষ্ট্য
1. মেশিনের ফ্রেম এবং ক্রসবিম ঢালাই করা ইস্পাত কাঠামো থেকে তৈরি করা হয় এবং উচ্চ নির্ভুলতার গ্যারান্টি দেওয়ার জন্য ব্যাপক স্ট্রেস-রিলিফ হিট ট্রিটমেন্টের সাপেক্ষে। ওয়ার্কটেবল, ট্রান্সভার্স স্লাইডিং টেবিল এবং রাম ঢালাই লোহা দিয়ে তৈরি, যা উচ্চতর স্থায়িত্ব এবং কাঠামোগত অনমনীয়তা প্রদান করে।
2. X-অক্ষের উভয় পাশে দ্বৈত সার্ভো ড্রাইভ সিস্টেমটি Y এবং X অক্ষের মধ্যে চমৎকার লম্বতা নিশ্চিত করে সুনির্দিষ্ট এবং সিঙ্ক্রোনাইজড গ্যান্ট্রি মুভমেন্ট প্রদান করে।
3. ওয়ার্কটেবিলটি উচ্চ-মানের ঢালাই লোহা থেকে তৈরি করা হয়, যা নির্ভরযোগ্য অপারেশন, চমৎকার অনমনীয়তা এবং দীর্ঘমেয়াদী স্থিতিশীলতা প্রদান করে।
4. ড্রিলিং স্পিন্ডলে একটি উচ্চ-দৃঢ়তা, নির্ভুল-ইঞ্জিনিয়ারযুক্ত BT40 ডিজাইন রয়েছে এবং উন্নত মেশিনিং দক্ষতা এবং সরলীকৃত টুল প্রতিস্থাপনের জন্য একটি অভ্যন্তরীণ কুল্যান্ট ডেলিভারি সিস্টেমের সাথে সজ্জিত। টাকু গতি পরিসীমা 30 থেকে 3000 rpm পর্যন্ত প্রসারিত।
5. দুটি প্লেট-চেইন চিপ কনভেয়র সিস্টেম ওয়ার্কটেবলের উভয় পাশে অবস্থিত। এই ইউনিটগুলি দক্ষতার সাথে ধাতব চিপ এবং কুল্যান্ট সংগ্রহ করে, কার্যকর চিপ ব্যবস্থাপনা এবং কুল্যান্ট পুনঃসঞ্চালন সহজতর করে।
6. মেশিনটি অভ্যন্তরীণ এবং বাহ্যিক উভয় কুল্যান্ট সিস্টেমের সাথে সজ্জিত, প্রতিটি সর্বোত্তম মেশিনিং কার্যকারিতার জন্য যথেষ্ট চাপ এবং প্রবাহ ক্ষমতা সরবরাহ করে। কুল্যান্ট লেভেল মনিটরিং ডিভাইসগুলি কার্যকরী তৈলাক্তকরণ এবং কাটিং সরঞ্জামগুলির ঠাণ্ডা করার জন্য অপারেশন জুড়ে একত্রিত করা হয়েছে।
7. মেশিনটি একটি কেন্দ্রীভূত স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেমকে অন্তর্ভুক্ত করে যা গাইডওয়ে, বল স্ক্রু এবং রোলিং বিয়ারিং সহ মূল গতির উপাদানগুলিতে অবিচ্ছিন্ন এবং নির্ভরযোগ্য তৈলাক্তকরণ সরবরাহ করে, এই গুরুত্বপূর্ণ উপাদানগুলির কার্যক্ষম আয়ু বাড়াতে সহায়তা করে।
8. CNC কন্ট্রোল সিস্টেম হল 828D মডেল, যা ব্যাপক কার্যকারিতা, সমন্বিত CAD-CAM প্রোগ্রামিং, ব্যবহারকারী-বান্ধব অপারেশন, সেইসাথে স্বয়ংক্রিয় সতর্কতা এবং ত্রুটি ক্ষতিপূরণ বৈশিষ্ট্য প্রদান করে।
9. মেশিনটি লিনিয়ার রোলার গাইডওয়ে, বল স্ক্রু, সার্ভো মোটর এবং ড্রাইভার, স্পিন্ডেল, সিএনসি কন্ট্রোল সিস্টেম, হাইড্রোলিক পাম্প এবং ভালভ এবং কুলিং পাম্প সহ আন্তর্জাতিকভাবে বিখ্যাত ব্র্যান্ডের মূল উপাদান দিয়ে সজ্জিত। এটি ব্যতিক্রমী নির্ভরযোগ্যতা এবং ধারাবাহিকভাবে স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে।
CNC গ্যান্ট্রি প্লেট কাটিং মেশিন একটি শক্তিশালী শিল্প সমাধান, প্লেট-টাইপ উপাদান এবং কাঠামোগত অংশগুলির সুনির্দিষ্ট মেশিনিংয়ের জন্য সাবধানতার সাথে ইঞ্জিনিয়ার করা হয়েছে। এটি বিশেষভাবে ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেটের মতো ওয়ার্কপিসগুলি প্রক্রিয়া করার জন্য ডিজাইন করা হয়েছে, যতক্ষণ পর্যন্ত উপাদানের বেধ মেশিনের মনোনীত কার্যকর মেশিনিং পরিসরের মধ্যে থাকে।
ইস্পাত ফ্যাব্রিকেশন সুবিধাগুলিতে, এই প্লেট ড্রিলিং মেশিনটি স্ট্রাকচারাল প্লেট এবং সংযোগ উপাদানগুলিতে উচ্চ-নির্ভুলতা ড্রিলিং এবং মিলিং অপারেশন করে, যা শক্তিশালী এবং নির্ভরযোগ্য ইস্পাত কাঠামো নির্মাণের জন্য একটি নির্ভরযোগ্য ভিত্তি প্রদান করে। বায়ু শক্তি সেক্টরে, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জের সঠিক যন্ত্র সরবরাহ করে, নিশ্চিত করে যে এই গুরুত্বপূর্ণ উপাদানগুলি উচ্চ বায়ুর ভার এবং তাপমাত্রার ওঠানামা সহ চাহিদাপূর্ণ পরিবেশগত অবস্থার প্রতিরোধ করতে পারে। ব্রিজ ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনগুলির জন্য, মেশিনটি সেতুর গার্ডার এবং সমর্থন কাঠামোগুলিকে প্রক্রিয়া করে, যা ব্রিজের কার্যক্ষম জীবনকাল জুড়ে গতিশীল চাপ সহ্য করতে সক্ষম সুরক্ষিত এবং টেকসই সংযোগ গঠন করতে সক্ষম করে।
