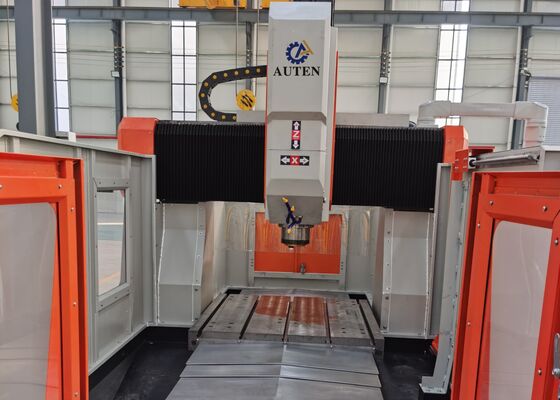

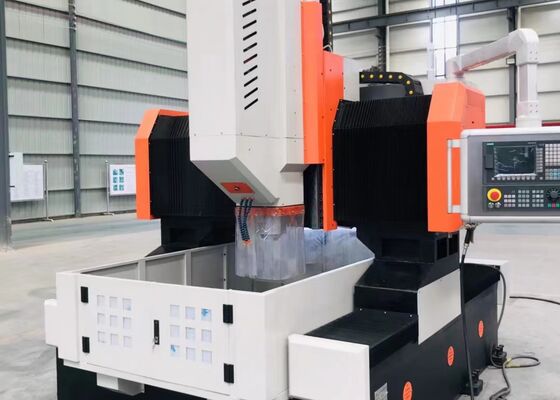

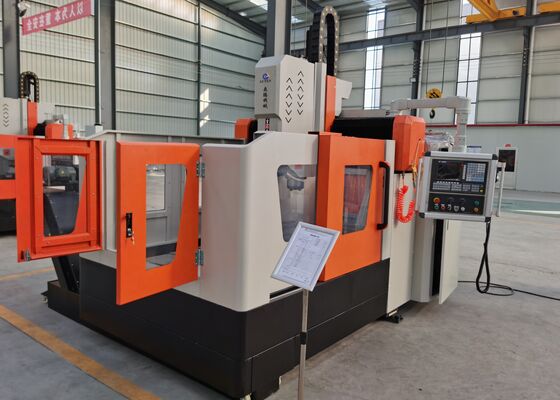

বায়ু শক্তি উত্পাদন ব্যবহার করুন সিএনসি ফ্ল্যাঞ্জ ছোট আকারের ড্রিলিং মেশিন BT50 স্পিন্ডল ট্যাপার
প্রয়োগ:
স্টিলের প্লেটগুলির জন্য সিএনসি গ্যান্ট্রি টাইপ ড্রিলিং এবং ফ্রিলিং মেশিনটি মূলত টিউব শীট, ফ্ল্যাঞ্জ, বিয়ারিং, তাপ এক্সচেঞ্জার,এবং পেট্রোকেমিক্যাল শিল্পের অন্যান্য উপাদান, পারমাণবিক শক্তি, বায়ু শক্তি, বয়লার, এবং ইস্পাত কাঠামো। এটি অভ্যন্তরীণ শীতল সঙ্গে কার্বাইড ড্রিল বিট বা বহিরাগত শীতল সঙ্গে উচ্চ গতির twist ড্রিল ব্যবহার করে উচ্চ গতির ড্রিলিং সমর্থন করে।মেশিনটি বিস্তৃত ফাংশন সরবরাহ করে, ড্রিলিং, chamfering, ট্যাপিং, ফ্রিজিং, এবং ড্রিলিং সহ। উপরন্তু, এটি একটি স্বয়ংক্রিয় ডান কোণ মাথা সঙ্গে অপশনাল সজ্জিত করা যেতে পারে পার্শ্ব ড্রিলিং, ট্যাপিং,এবং মিলিং অপারেশন.
স্পেসিফিকেশনঃ
| মডেল |
PHD2020 |
| ওয়ার্কপিসের আকার |
LxW (মিমি) |
2000x2000 |
| ওয়ার্কবেঞ্চের টি-স্লটের প্রস্থ (মিমি) |
28 |
| ড্রিলিং পাওয়ার হেড |
কুইটি। |
1 |
| স্পিন্ডল কোপ |
বিটিআই |
| সর্বাধিক ড্রিলিং ব্যাসার্ধ (মিমি) |
Φ80 |
| সর্বাধিক বেধ (মিমি) |
≤250 |
| ট্যাপিং ব্যাসার্ধ |
M3-M30 |
| স্পিন্ডল স্পিড (r/min) |
৩০-৩০০০ |
| সার্ভো স্পিন্ডেল মোটরের শক্তি (কেডব্লিউ) |
২২/৩০ |
| পাওয়ার হেডের পাশের গতি (এক্স অক্ষ) |
সর্বাধিক অনুভূমিক স্ট্রোক (মিমি) |
2000 |
| পার্শ্বীয় গতির গতি (r/min) |
০-৮ |
| পার্শ্বীয় গতির জন্য সার্ভো মোটরের শক্তি (কেডব্লিউ) |
2.4 |
| গ্যান্ট্রি লম্বা গতি (Y অক্ষ) |
সর্বাধিক ফিড স্ট্রোক (মিমি) |
2000 |
| ফিড চলমান গতি (মি/মিনিট) |
০-৮ |
| ফিড সার্ভো মোটরের শক্তি (কেডব্লিউ) |
2.4 |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বাধিক স্ট্রোক (মিমি) |
800 |
| গতি (m/min) |
০-৮ |
| সার্ভো মোটরের শক্তি (কেডব্লিউ) |
2.4 |
| তিন অক্ষের অবস্থান সঠিকতা |
এক্স/ওয়াই/জেড/এ/বি/সি (মিমি) |
±0.015/1000 |
| তিন-অক্ষ পুনরাবৃত্তি অবস্থান সঠিকতা |
এক্স/ওয়াই/জেড/এ/বি/সি (মিমি) |
±0.01/1000 |
| বৈদ্যুতিক সিস্টেম |
CNC সিস্টেম |
FAGOR/ KND/ GSK |
| টুল চেঞ্জার |
ডিস্কের ধরন (ঐচ্ছিক) |
24 টি সরঞ্জাম অবস্থান |
| সামগ্রিক আকার |
LxWxH (মি) |
5.৩x৩.৮x২7 |
পণ্যের বৈশিষ্ট্য
1. প্লেট এবং ফ্ল্যাঞ্জ ড্রিলিং, ফ্রিলিং, এবং চিহ্নিতকরণ মেশিন একটি বেস, লম্বা স্লাইড, গ্যান্ট্রি, ক্রস স্লাইড, উল্লম্ব ফিড ইউনিট সহ বেশ কয়েকটি প্রয়োজনীয় উপাদান নিয়ে গঠিত,ড্রিলিং এবং ফ্রিজিং স্পিন্ডল, ওয়ার্কটেবিল, কুলিং সিস্টেম, স্বয়ংক্রিয় চিপ অপসারণ সিস্টেম, স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম, বায়ুসংক্রান্ত সিস্টেম, বৈদ্যুতিক সিস্টেম এবং অন্যান্য সমালোচনামূলক উপাদান।
2. সিএনসি স্টিল প্লেট কাটার মেশিনের সার্ভো চালিত স্লাইডিং ড্রিলিং পাওয়ার হেড ড্রিলিং, রিমিং, ট্যাপিং, চ্যামফারিং এবং গ্রুভ ফ্রিলিং অপারেশন সম্পাদন করতে সক্ষম।এটি অন্য ইউনিটগুলির সাথে সমন্বয় বা স্বাধীনভাবে কাজ করতে পারে. ড্রিলিং স্পিন্ডলটি একটি উচ্চ-নির্ভুলতাযুক্ত তাইওয়ান-নির্মিত স্পিন্ডল (অভ্যন্তরীণ শীতল) দিয়ে সজ্জিত যা একটি BT50 কোয়ার বৈশিষ্ট্যযুক্ত, এবং একটি প্রজাপতি স্প্রিং স্বয়ংক্রিয় ব্রাশিং প্রক্রিয়া অন্তর্ভুক্ত করে।এই নকশা একটি সংযোগ রড এবং জলবাহী সিলিন্ডার টুল রিলিজ সিস্টেমের মাধ্যমে সুবিধাজনক টুল প্রতিস্থাপন সক্ষম, যা ড্রিল বিট এবং ফ্রিলিং কাটারগুলির মধ্যে দ্রুত স্যুইচিংয়ের অনুমতি দেয়।
3. ড্রিলিং এবং চিহ্নিতকরণ মেশিন উচ্চ নির্ভুলতা রৈখিক গাইড সঙ্গে নির্মিত হয়, মসৃণ এবং সঠিক আন্দোলন নিশ্চিত। একটি এসি servo মোটর একটি সিঙ্ক্রোন বেল্ট এবং স্পষ্টতা বল স্ক্রু সমাবেশ ড্রাইভ,অসাধারণ অবস্থান নির্ধারণের নির্ভুলতা প্রদান করে।
4. ধাতু প্লেট gantry মেশিনের ফ্রেম এবং gantry ঢালাই বা ঢালাই উচ্চ মানের ইস্পাত প্লেট থেকে নির্মিত হয়। এই উপাদানগুলি machining আগে উচ্চ তাপমাত্রা annealing অধীনে হয়,তারপরে আভ্যন্তরীণ চাপ কমাতে অর্ধ-সমাপ্তির পরে একটি মাধ্যমিক অ্যানিলিং প্রক্রিয়া. তারপর তারা অভিন্ন নির্ভুলতা এবং কাঠামোগত স্থিতিশীলতা নিশ্চিত করার জন্য স্পষ্টতা-মেশিন হয়।
সিএনসি গ্যান্ট্রি প্লেট কাটার মেশিন একটি উচ্চ-কার্যকারিতা শিল্প সমাধান, যা প্লেট-আকৃতির উপাদান এবং কাঠামোগত উপাদানগুলির সুনির্দিষ্ট প্রক্রিয়াকরণের জন্য সাবধানে ডিজাইন করা হয়েছে।এটি বিশেষভাবে workpieces যেমন flanges থাকার জন্য ডিজাইন করা হয়, ডিস্ক, রিং, এবং ফ্ল্যাট প্লেট, যদি উপাদানগুলির বেধ মেশিনের নির্দিষ্ট কার্যকর মেশিনিং ক্ষমতা মধ্যে পড়ে।
ইস্পাত কাঠামো তৈরির কর্মশালায় এই প্লেট ড্রিলিং মেশিনটি স্ট্রাকচারাল প্লেট এবং সংযোগকারী উপাদানগুলির উপর সুনির্দিষ্ট ড্রিলিং এবং ফ্রিলিং অপারেশন সম্পাদন করে,ইস্পাত কাঠামোর স্থিতিশীল সমাবেশের জন্য একটি নির্ভরযোগ্য ভিত্তি প্রদানবায়ু শক্তি শিল্পে,এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জের জন্য উচ্চ-নির্ভুলতা যন্ত্রপাতি সরবরাহ করে। একটি অপরিহার্য প্রক্রিয়া যা নিশ্চিত করে যে এই উপাদানগুলি কঠোর পরিবেশের অবস্থার প্রতিরোধ করতে পারে, যেমন শক্তিশালী বাতাস এবং তাপমাত্রা পরিবর্তন। সেতু নির্মাণ প্রকল্পে, সরঞ্জামগুলি সেতু গ্রিড এবং সমর্থন প্রক্রিয়া,সেতুর সেবা জীবন জুড়ে গতিশীল লোড সহ্য করতে সক্ষম স্থিতিশীল এবং দীর্ঘস্থায়ী সংযোগ গঠনের অনুমতি দেয়.
