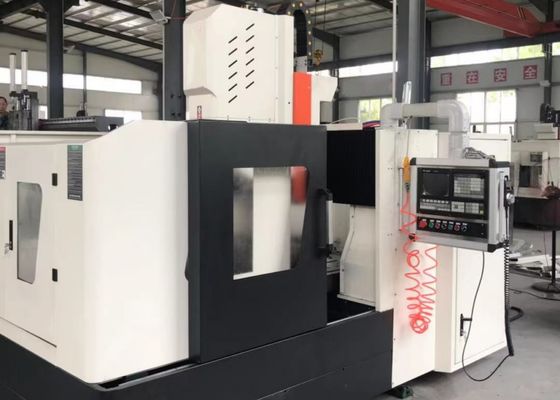

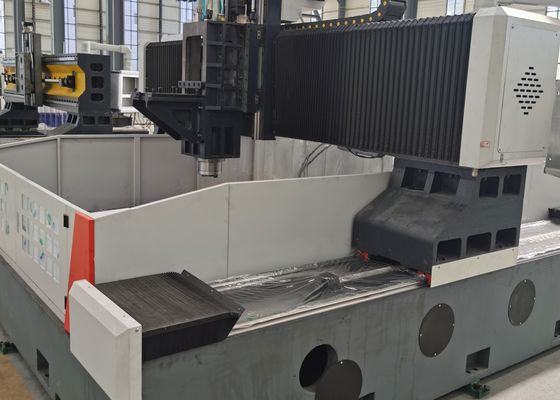

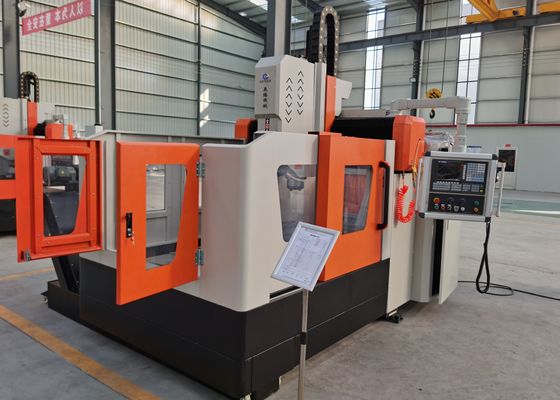

ফ্ল্যাঞ্জ শিট মেটালের জন্য 11KW সার্ভো স্পিন্ডল মোটর পাওয়ার গ্যান্ট্রি সিএনসি ড্রিলিং মেশিন
পণ্য পরিচিতি:
সরঞ্জামটি টিউব শীট প্লেট এবং ফ্ল্যাঞ্জগুলির নির্ভুল যন্ত্রের জন্য উদ্দেশ্য-নির্মিত, φ80mm পর্যন্ত গর্ত ব্যাস মিটমাট করে। এর মূল ক্ষমতাগুলির মধ্যে রয়েছে ড্রিলিং, রিমিং, বোরিং, ট্যাপিং, চেমফারিং এবং মিলিং। মেশিনটি কার্বাইড এবং প্রচলিত ড্রিল বিটের সাথে সামঞ্জস্যপূর্ণ। সিএনসি কন্ট্রোল সিস্টেমটি স্বজ্ঞাত, সোজা অপারেশনের অনুমতি দেয়। মেশিনটি ধারাবাহিকভাবে উচ্চতর নির্ভুলতা এবং অপারেশনাল কর্মক্ষমতা প্রদান করে।
পণ্য কনফিগারেশন:
| মডেল |
PHD1010 |
| ওয়ার্কপিস আকার |
LxW (মিমি) |
1000x1000 |
| ওয়ার্কবেঞ্চের টি-স্লট প্রস্থ (মিমি) |
28 |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ |
1 |
| টাকু টেপার |
BT40 |
| সর্বোচ্চ ড্রিলিং ব্যাস (মিমি) |
Φ50 |
| সর্বোচ্চ বেধ (মিমি) |
≤180 |
| টোকা ব্যাস |
M3-M20 |
| টাকু গতি (r/min) |
30~3000 |
| সার্ভো টাকু মোটর শক্তি(কিলোওয়াট) |
11 |
| পাওয়ার হেডের পার্শ্বীয় গতিবিধি (এক্স অক্ষ) |
সর্বোচ্চ অনুভূমিক স্ট্রোক (মিমি) |
1000 |
| পার্শ্বীয় চলাচলের গতি (r/min) |
0~8 |
| পার্শ্বীয় আন্দোলনের জন্য সার্ভো মোটর শক্তি (kW) |
2.4 |
| গ্যান্ট্রি অনুদৈর্ঘ্য আন্দোলন (Y অক্ষ) |
সর্বোচ্চ ফিড স্ট্রোক (মিমি) |
1000 |
| ফিড চলন্ত গতি (মি/মিনিট) |
0~8 |
| ফিড সার্ভো মোটর পাওয়ার (কিলোওয়াট) |
2.4 |
| উল্লম্ব রাম ফিড গতি (Z অক্ষ) |
সর্বোচ্চ স্ট্রোক (মিমি) |
400 |
| চলন্ত গতি (মি/মিনিট) |
0~8 |
| সার্ভো মোটর পাওয়ার (কিলোওয়াট) |
2.4 |
| তিন-অক্ষ অবস্থান নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.02/1000 |
| তিন-অক্ষের পুনরাবৃত্তি অবস্থান নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.01/1000 |
| বৈদ্যুতিক ব্যবস্থা |
সিএনসি সিস্টেম |
FAGOR/ KND/ GSK |
| টুল চেঞ্জার |
ডিস্কের ধরন (ঐচ্ছিক) |
24 টুল অবস্থান |
| সামগ্রিক আকার |
LxWxH (মি) |
3.2x2.2x2.2 |
পণ্য বৈশিষ্ট্য
1. মেশিনের ফ্রেম এবং ক্রসবিম ঢালাই করা ইস্পাত কাঠামো থেকে গড়া এবং সর্বোত্তম নির্ভুলতা নিশ্চিত করার জন্য ব্যাপক চাপ-ত্রাণ তাপ চিকিত্সা করা হয়। ওয়ার্কটেবিল, ট্রান্সভার্স স্লাইডিং টেবিল, এবং রাম ঢালাই লোহা থেকে নির্মিত, ব্যতিক্রমী স্থায়িত্ব এবং কাঠামোগত অনমনীয়তা প্রদান করে।
2. X-অক্ষের উভয় পাশে অবস্থিত দ্বৈত সার্ভো ড্রাইভ সিস্টেমটি X এবং Y অক্ষের মধ্যে চমৎকার লম্বতা বজায় রেখে সুনির্দিষ্ট এবং সুসংগত গ্যান্ট্রি চলাচল নিশ্চিত করে।
3. প্রিমিয়াম ঢালাই লোহা থেকে তৈরি ওয়ার্কটেবিল, নির্ভরযোগ্য অপারেশন, অসামান্য অনমনীয়তা এবং দীর্ঘমেয়াদী মাত্রিক স্থিতিশীলতার গ্যারান্টি দেয়।
4. ড্রিলিং স্পিন্ডলে একটি উচ্চ-দৃঢ়তা, নির্ভুল-ইঞ্জিনিয়ারযুক্ত BT40 কনফিগারেশন রয়েছে এবং এটি মেশিনের দক্ষতা বাড়াতে এবং টুল প্রতিস্থাপনকে সহজ করার জন্য একটি অভ্যন্তরীণ কুল্যান্ট ডেলিভারি সিস্টেম দিয়ে সজ্জিত। স্পিন্ডেল 30 থেকে 3000 rpm পর্যন্ত গতিতে কাজ করে।
5. দুটি প্লেট-চেইন চিপ পরিবাহক সিস্টেম ওয়ার্কটেবলের উভয় পাশে ইনস্টল করা আছে, দক্ষতার সাথে ধাতব চিপস এবং কুল্যান্ট সংগ্রহ করে, যার ফলে কার্যকর চিপ ব্যবস্থাপনা এবং কুল্যান্ট পুনঃসঞ্চালন সহজতর হয়।
6. মেশিনটি অভ্যন্তরীণ এবং বাহ্যিক উভয় কুল্যান্ট সিস্টেমের সাথে সজ্জিত, প্রতিটি মেশিনিং কর্মক্ষমতা অপ্টিমাইজ করার জন্য পর্যাপ্ত চাপ এবং প্রবাহ প্রদান করে। ইন্টিগ্রেটেড কুল্যান্ট স্তর পর্যবেক্ষণ অপারেশন চলাকালীন কাটিং সরঞ্জামগুলির অবিচ্ছিন্ন তৈলাক্তকরণ এবং শীতলকরণ নিশ্চিত করে।
7. একটি কেন্দ্রীভূত স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম গাইডওয়ে, বল স্ক্রু এবং রোলিং বিয়ারিং সহ গুরুত্বপূর্ণ গতির উপাদানগুলিতে অবিচ্ছিন্ন এবং নির্ভরযোগ্য তৈলাক্তকরণ সরবরাহ করে, এই অপরিহার্য উপাদানগুলির পরিষেবা জীবনকে প্রসারিত করে।
8. CNC কন্ট্রোল সিস্টেম 828D মডেল ব্যবহার করে, ব্যাপক কার্যকারিতা, ইন্টিগ্রেটেড CAD-CAM প্রোগ্রামিং, ব্যবহারকারী-বান্ধব অপারেশন, এবং স্বয়ংক্রিয় সতর্কতা এবং ত্রুটি ক্ষতিপূরণের জন্য বৈশিষ্ট্যগুলি অফার করে।
9. লিনিয়ার রোলার গাইডওয়ে, বল স্ক্রু, সার্ভো মোটর এবং ড্রাইভার, স্পিন্ডেল, সিএনসি কন্ট্রোল সিস্টেম, হাইড্রোলিক পাম্প এবং ভালভ এবং কুলিং পাম্প সহ আন্তর্জাতিকভাবে স্বীকৃত ব্র্যান্ডগুলি থেকে মূল উপাদানগুলি পাওয়া যায়, যা অসামান্য নির্ভরযোগ্যতা এবং সামঞ্জস্যপূর্ণ অপারেশনাল স্থিতিশীলতা নিশ্চিত করে।
সিএনসি গ্যান্ট্রি প্লেট মেশিনিং সিস্টেম একটি শক্তিশালী শিল্প সমাধান, প্লেট-টাইপ উপাদান এবং কাঠামোগত উপাদানগুলির সঠিক প্রক্রিয়াকরণের জন্য অবিকল ইঞ্জিনিয়ারড। এটি ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেটের মতো মেশিনিং ওয়ার্কপিসগুলির জন্য বিশেষভাবে উপযুক্ত, যদি উপাদানের বেধ মেশিনের কার্যকর প্রক্রিয়াকরণ পরিসরের মধ্যে পড়ে।
ইস্পাত ফ্যাব্রিকেশন সুবিধার মধ্যে, এই প্লেট ড্রিলিং মেশিনটি স্ট্রাকচারাল প্লেট এবং সংযোগ উপাদানগুলিতে উচ্চ-নির্ভুলতা ড্রিলিং এবং মিলিং করে, টেকসই ইস্পাত কাঠামো নির্মাণের জন্য একটি নির্ভরযোগ্য ভিত্তি প্রদান করে। বায়ু শক্তি সেক্টরে, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জগুলির সুনির্দিষ্ট মেশিনিং নিশ্চিত করে, এই গুরুত্বপূর্ণ উপাদানগুলিকে উচ্চ বায়ু শক্তি এবং তাপমাত্রার তারতম্য সহ চরম পরিবেশগত পরিস্থিতি সহ্য করতে সক্ষম করে। সেতু প্রকৌশল প্রকল্পগুলির জন্য, মেশিনটি দক্ষতার সাথে সেতুর গার্ডার এবং সমর্থন কাঠামোগুলিকে প্রক্রিয়া করে, কাঠামোর জীবদ্দশায় গতিশীল অপারেশনাল চাপ সহ্য করতে সক্ষম সুরক্ষিত এবং স্থায়ী সংযোগ তৈরি করে।
