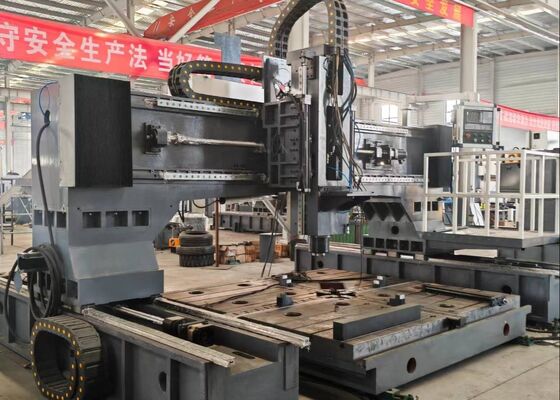

বড় সাইজের গ্যান্ট্রি-টাইপ মোবাইল সিএনসি হাই-স্পিড ড্রিলিং এবং মিলিং মেশিন ট্যাপিং ফাংশন সহ
পণ্য পরিচিতি:
এই মেশিনটি একটি গ্যান্ট্রি-টাইপ মোবাইল সিএনসি হাই-স্পিড ড্রিলিং এবং মিলিং সিস্টেম। এটি মূলত স্টিল প্লেট, ফ্ল্যাঞ্জ, হিট এক্সচেঞ্জার, টিউব শীট এবং স্লিউইং বিয়ারিংয়ের মতো উপাদানগুলিতে ড্রিলিং, ট্যাপিং এবং মিলিং অপারেশনের জন্য তৈরি করা হয়েছে। অভ্যন্তরীণ কুলিং সহ উচ্চ-গতির কার্বাইড ড্রিলিং গৃহীত হয়। মেশিনটি একটি KND বা CNC বাস কন্ট্রোল সিস্টেম দ্বারা নিয়ন্ত্রিত হয়, যা সহজ অপারেশন, উচ্চ অটোমেশন, চমৎকার মেশিনিং নির্ভুলতা এবং বিভিন্ন ধরনের ওয়ার্কপিস সহ ছোট থেকে মাঝারি ব্যাচের উত্পাদনের জন্য শক্তিশালী অভিযোজনযোগ্যতা প্রদান করে।
পণ্য কনফিগারেশন:
| মডেল |
PHD4080 |
| ওয়ার্কপিস আকার |
LxW (মিমি) |
4000x8000 |
| ওয়ার্কবেঞ্চের টি-স্লট প্রস্থ (মিমি) |
28 |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ |
1 বা 2 |
| টাকু টেপার |
BT50 |
| সর্বোচ্চ ড্রিলিং ব্যাস (মিমি) |
Φ90 |
| সর্বোচ্চ বেধ (মিমি) |
≤300 |
| টোকা ব্যাস |
M3-M36 |
| টাকু গতি (r/min) |
30~3000 |
| সার্ভো স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট) |
22/30/37 |
| পাওয়ার হেডের পার্শ্বীয় গতিবিধি (এক্স অক্ষ) |
সর্বোচ্চ অনুভূমিক স্ট্রোক (মিমি) |
4000 |
| পার্শ্বীয় চলাচলের গতি (r/min) |
0~6 |
| পার্শ্বীয় আন্দোলনের জন্য সার্ভো মোটর শক্তি (কিলোওয়াট) |
3.6 |
| গ্যান্ট্রি অনুদৈর্ঘ্য আন্দোলন (Y অক্ষ) |
সর্বোচ্চ ফিড স্ট্রোক (মিমি) |
8000 |
| ফিড চলন্ত গতি (মি/মিনিট) |
0~6 |
| ফিড সার্ভো মোটর পাওয়ার (কিলোওয়াট) |
৩.৬/৫.৫ |
| উল্লম্ব রাম ফিড গতি (Z অক্ষ) |
সর্বোচ্চ স্ট্রোক (মিমি) |
1400 |
| চলন্ত গতি (মি/মিনিট) |
0~4 |
| সার্ভো মোটর পাওয়ার (কিলোওয়াট) |
3.6 |
| তিন-অক্ষ অবস্থান নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.015/1000 |
| তিন-অক্ষ পুনরাবৃত্তি অবস্থান নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.01/1000 |
| বৈদ্যুতিক ব্যবস্থা |
সিএনসি সিস্টেম |
FAGOR/ KND/ GSK |
| টুল চেঞ্জার |
ডিস্কের ধরন (ঐচ্ছিক) |
24 টুল অবস্থান |
| সামগ্রিক আকার |
LxWxH (মি) |
13x6.9x6.2 |
পণ্য বৈশিষ্ট্য
1. সরঞ্জামগুলি প্রধানত একটি মেশিন বেস, ওয়ার্কটেবল, ট্র্যাভেলিং গ্যান্ট্রি, উল্লম্ব রাম-টাইপ ড্রিলিং এবং মিলিং পাওয়ার হেড, হাইড্রোলিক সিস্টেম, বায়ুসংক্রান্ত সিস্টেম, কুলিং সিস্টেম, সেন্ট্রালাইজড লুব্রিকেশন সিস্টেম, বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা এবং স্বয়ংক্রিয় চিপ ইভাকুয়েশন সিস্টেমের সমন্বয়ে গঠিত।
2. এই মেশিন সিরিজে, ওয়ার্কটেবিল এবং গ্যান্ট্রি স্বাধীনভাবে গঠন করা হয়, গ্যান্ট্রি দুটি বেস ট্র্যাক বরাবর চলে। এই কনফিগারেশন উচ্চ লোড-ভারবহন কর্মক্ষমতা নিশ্চিত করার সময় মেশিনিং স্থায়িত্ব এবং নির্ভুলতাকে ব্যাপকভাবে উন্নত করে।
3. ওয়ার্কটেবিলটি প্রিমিয়াম-গ্রেড ধূসর ঢালাই লোহা থেকে তৈরি করা হয়, যা চমৎকার দৃঢ়তা, স্থায়িত্ব এবং দীর্ঘমেয়াদী কার্যকরী নির্ভরযোগ্যতা নিশ্চিত করে।
মেশিনের বিছানা এবং ওয়ার্কটেবল উভয়ই উচ্চ-শক্তির ধূসর ঢালাই আয়রন (HT300) থেকে নির্মিত এবং চাপ উপশমের জন্য ডুয়াল টেম্পারিং হিট ট্রিটমেন্ট করা হয়। ড্রিলিং অপারেশনের সময় কম্পন অনুরণন দূর করতে এবং কার্বাইড সরঞ্জামগুলির পরিষেবা জীবন বাড়ানোর জন্য, বিছানা এবং ওয়ার্কটেবলের মধ্যে একটি পৃথক কাঠামো নকশা গ্রহণ করা হয়।
1. সমন্বিত স্বয়ংক্রিয় চিপ অপসারণ এবং কুল্যান্ট সিস্টেমটি কার্যকরভাবে অ-উৎপাদনশীল সময় এবং কম অপারেটর শ্রম তীব্রতা কমিয়ে দেয়। অপারেটরদের শুধুমাত্র ওয়ার্কপিস লোডিং এবং আনলোড করার পাশাপাশি টুল প্রতিস্থাপন করতে হবে।
2. মেশিনটি তাইওয়ানের তৈরি BT50 উচ্চ-নির্ভুল টাকু দিয়ে সজ্জিত যা অভ্যন্তরীণ শীতল করার ক্ষমতা এবং কার্বাইড ড্রিলের সাথে সামঞ্জস্যপূর্ণ। একটি বায়ুসংক্রান্ত টুল সিলিন্ডার দ্রুত টুল পরিবর্তনের সুবিধার্থে অন্তর্ভুক্ত করা হয়. উচ্চ-পাওয়ার স্পিন্ডল মোটরটি একটি সার্ভো-নিয়ন্ত্রিত সিঙ্ক্রোনাস বেল্ট ট্রান্সমিশনের মাধ্যমে চালিত হয়, যা একটি বিস্তৃত গতি পরিসীমা এবং স্থিতিশীল টর্ক আউটপুট সক্ষম করে।
3. এই CNC তুরপুন মেশিন বিশেষভাবে workpiece বৈশিষ্ট্য এবং নির্ভুলতা প্রয়োজনীয়তা উপর ভিত্তি করে ইঞ্জিনিয়ার করা হয়. এটি একটি কমপ্যাক্ট কিন্তু নমনীয় কাঠামো বৈশিষ্ট্যযুক্ত, সর্বোত্তম মেশিনিং কর্মক্ষমতা নিশ্চিত করে। হোল প্যাটার্নগুলি বৃত্তাকার বা রৈখিক হোক না কেন, সিস্টেমটি দক্ষতার সাথে এবং সঠিকভাবে ক্রিয়াকলাপগুলি সম্পন্ন করে, একটি অত্যন্ত ব্যয়-কার্যকর উত্পাদন সমাধান সরবরাহ করে।

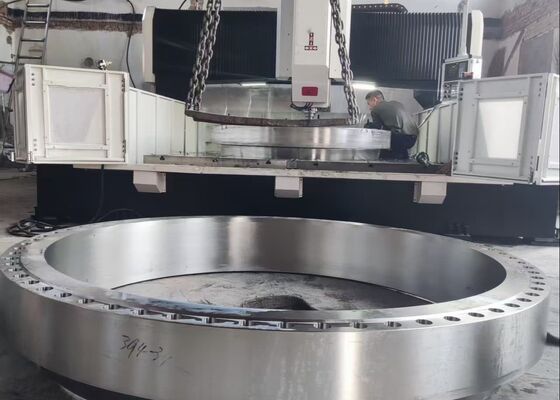

সিএনসি গ্যান্ট্রি প্লেট ড্রিলিং মেশিনটি একটি ভারী-শুল্ক শিল্প সমাধান যা প্লেট-টাইপ উপাদান এবং কাঠামোগত অংশগুলির উচ্চ-নির্ভুলতা মেশিনিংয়ের জন্য অবিকল ডিজাইন করা হয়েছে। এটি ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেটের মতো ওয়ার্কপিস প্রক্রিয়াকরণের জন্য অপ্টিমাইজ করা হয়েছে, তবে শর্ত থাকে যে উপাদানের বেধ মেশিনের কার্যকর মেশিনিং পরিসরের মধ্যে থাকে।
ইস্পাত কাঠামো ফ্যাব্রিকেশন প্ল্যান্টে, এই প্লেট ড্রিলিং মেশিনটি কাঠামোগত প্লেট এবং সংযোগ উপাদানগুলিতে সুনির্দিষ্ট ড্রিলিং এবং মিলিং সঞ্চালন করে, ইস্পাত ফ্রেম সমাবেশের জন্য একটি নির্ভরযোগ্য ভিত্তি তৈরি করে। বায়ু শক্তি শিল্পে, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জ উপাদানগুলির জন্য উচ্চ-নির্ভুলতা যন্ত্র সরবরাহ করে, তীব্র বায়ু এবং তাপমাত্রার তারতম্যের মতো গুরুতর পরিবেশগত অবস্থার অধীনে কাঠামোগত অখণ্ডতা নিশ্চিত করে। সেতু নির্মাণের অ্যাপ্লিকেশনগুলিতে, সরঞ্জামগুলি সেতুর গার্ডার এবং সহায়ক উপাদানগুলি মেশিন করার জন্য ব্যবহৃত হয়, কাঠামোর দীর্ঘ পরিষেবা জীবন জুড়ে গতিশীল লোড বজায় রাখতে সক্ষম শক্তিশালী এবং টেকসই জয়েন্টগুলি নিশ্চিত করে।
