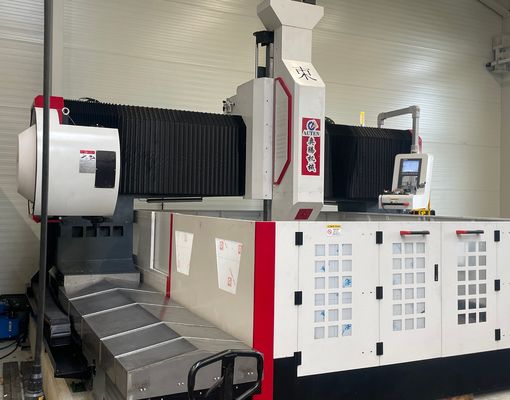

মডেল PHD3030 উচ্চ গতির সিএনসি প্লেট ড্রিলিং মেশিন প্লেট এবং টিউব শীট জন্য
প্রয়োগঃ
প্লেট টাইপ ওয়ার্কপিস এবং স্টিলের কাঠামোগত উপাদানগুলির উপর ড্রিলিং, চ্যামফারিং, ট্যাপিং এবং ফ্রিলিং অপারেশনগুলির জন্য উপযুক্ত।
মেশিনটি বিশেষভাবে তার নির্দিষ্ট প্রক্রিয়াকরণ ক্ষমতার মধ্যে উচ্চ দক্ষতার ফ্ল্যাঞ্জ, ডিস্ক, রিং, টিউব শীট এবং প্লেট উপাদানগুলির জন্য ডিজাইন করা হয়েছে।এটি একক উপাদান পাশাপাশি যৌগিক workpieces উভয় মাধ্যমে গর্ত এবং অন্ধ গর্ত উত্পাদন করতে সক্ষমসম্পূর্ণ সিএনসি নিয়ন্ত্রিত মেশিনিং সিস্টেম দিয়ে সজ্জিত, সরঞ্জাম একটি স্বজ্ঞাত অপারেশন, উচ্চ স্বয়ংক্রিয়তা, ব্যতিক্রমী মেশিনিং নির্ভুলতা এবং উভয় উচ্চ মিশ্রণ জন্য অসামান্য নমনীয়তা প্রদান করে,কম ভলিউম উৎপাদন এবং বড় আকারের উৎপাদন অ্যাপ্লিকেশন.
স্পেসিফিকেশনঃ
| মডেল |
PHD3030 |
| ওয়ার্কপিসের আকার |
LxW (মিমি) |
৩০০০x৩০০০ |
| ওয়ার্কবেঞ্চের টি-স্লটের প্রস্থ (মিমি) |
28 |
| ড্রিলিং পাওয়ার হেড |
কুইটি। |
১ অথবা ২ |
| স্পিন্ডল কোপ |
বিটিআই |
| সর্বাধিক ড্রিলিং ব্যাসার্ধ (মিমি) |
Φ90 |
| সর্বাধিক বেধ (মিমি) |
≤৩০০ |
| ট্যাপিং ব্যাসার্ধ |
M3-M36 |
| স্পিন্ডল স্পিড (r/min) |
৩০-৩০০০ |
| সার্ভো স্পিন্ডেল মোটরের শক্তি (কেডব্লিউ) |
২২/৩০/৩৭ |
| পাওয়ার হেডের পাশের গতি (এক্স অক্ষ) |
সর্বাধিক অনুভূমিক স্ট্রোক (মিমি) |
3000 |
| পার্শ্বীয় গতির গতি (r/min) |
০-৮ |
| পার্শ্বীয় গতির জন্য সার্ভো মোটরের শক্তি (কেডব্লিউ) |
3.6 |
| গ্যান্ট্রি লম্বা গতি (Y অক্ষ) |
সর্বাধিক ফিড স্ট্রোক (মিমি) |
3000 |
| ফিড চলমান গতি (মি/মিনিট) |
০-৮ |
| ফিড সার্ভো মোটরের শক্তি (কেডব্লিউ) |
3.6 |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বাধিক স্ট্রোক (মিমি) |
1000 |
| গতি (m/min) |
০-৮ |
| সার্ভো মোটরের শক্তি (কেডব্লিউ) |
3.6 |
| তিন অক্ষের অবস্থান সঠিকতা |
এক্স/ওয়াই/জেড/এ/বি/সি (মিমি) |
±0.015/1000 |
| তিন-অক্ষ পুনরাবৃত্তি অবস্থান সঠিকতা |
এক্স/ওয়াই/জেড/এ/বি/সি (মিমি) |
±0.01/1000 |
| বৈদ্যুতিক সিস্টেম |
CNC সিস্টেম |
FAGOR/ KND/ GSK |
| টুল চেঞ্জার |
ডিস্কের ধরন (ঐচ্ছিক) |
24 টি সরঞ্জাম অবস্থান |
| সামগ্রিক আকার |
LxWxH (মি) |
6.6x4.9x2.9 |
মেশিনের কাঠামো:
মেশিন একটি শক্তিশালী ঢালাই লোহা বিছানা নির্মাণ গ্রহণ, প্রধানত একটি কাজ টেবিল, ভ্রমণ gantry, চলমান স্লাইড saddle, ড্রিলিং এবং ফ্রিজিং শক্তি মাথা, স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম,প্রতিরক্ষামূলক আবরণ, পুনরায় সঞ্চালন শীতল তরল সিস্টেম, সিএনসি নিয়ন্ত্রণ সিস্টেম, এবং বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম। মেশিন সমর্থন এবং গাইডিং জন্য স্পষ্টতা রৈখিক ঘূর্ণায়মান গাইড ব্যবহার করে,উচ্চ নির্ভুলতা বল স্ক্রু ট্রান্সমিশন সিস্টেমের সাথে, যন্ত্রপাতি প্রক্রিয়া জুড়ে উচ্চতর অবস্থান নির্ভুলতা এবং চমৎকার repeatability নিশ্চিত।
1ওয়ার্কবেঞ্চ:
The worktable is manufactured from premium-grade gray cast iron (HT250) and undergoes secondary stress-relief heat treatment followed by precision machining to ensure excellent metallurgical integrity and long-term dimensional stabilityঢালাই ওয়ার্কটেবিল কাঠামো চরম যন্ত্রপাতি অ্যাপ্লিকেশন জন্য ব্যতিক্রমী অনমনীয়তা এবং লোড বহন ক্ষমতা প্রদান করে।

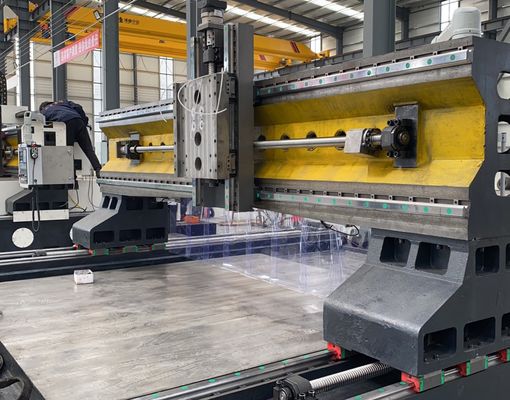

2. মুভিবল গ্যান্ট্রি:
ভ্রমণ গ্যারেন্ট্রি উচ্চমানের ধূসর castালাই লোহা (HT250) থেকে তৈরি করা হয়, যা ব্যতিক্রমী কাঠামোগত অনমনীয়তা এবং কম্পন প্রতিরোধের সরবরাহ করে।gantry এর সামনের অংশ দুটি অতি-ভারী দায়িত্ব রৈখিক রোলিং গাইডলাইনস দিয়ে সজ্জিত করা হয়, একটি সুনির্দিষ্ট বল স্ক্রু সমাবেশ, এবং একটি উচ্চ-কার্যকারিতা servo ড্রাইভ সিস্টেম, মেশিনের Y- অক্ষ গতি প্রক্রিয়া গঠন।ড্রিলিং এবং ফ্রিজিং শক্তি মাথা চলন্ত স্লাইড ক্যারি সরাসরি মাউন্ট করা হয়. একটি সুনির্দিষ্ট কাপলিংয়ের মাধ্যমে সার্ভো চালিত বল স্ক্রু ট্রান্সমিশনের মাধ্যমে গ্যান্ট্রি ভ্রমণ অর্জন করা হয়, মসৃণ গতি, উচ্চ অবস্থান সঠিকতা এবং নির্ভরযোগ্য মেশিনিং কর্মক্ষমতা নিশ্চিত করে।
মেশিনটি বিশেষভাবে তার কার্যকর মেশিনিং ক্ষমতা মধ্যে উচ্চ উত্পাদনশীলতা ড্রিলিং flanges, ডিস্ক, রিং, নল শীট, এবং প্লেট workpieces জন্য উন্নত করা হয়।এটি একক উপাদান এবং যৌগিক workpieces মধ্যে গর্ত এবং অন্ধ গর্ত উভয় মাধ্যমে machined করতে সক্ষম. সম্পূর্ণ সিএনসি নিয়ন্ত্রিত মেশিনিং প্রক্রিয়া সুবিধাজনক অপারেশন, একটি উচ্চ স্তরের অটোমেশন, অসামান্য মেশিনিং যথার্থতা, এবং চমৎকার উত্পাদন নমনীয়তা প্রদান করে,এটিকে বৈচিত্র্যময় উৎপাদন এবং উচ্চ-ভলিউম শিল্প উৎপাদন উভয়ের জন্য উপযুক্ত করে তোলে.
এই বিক্ষোভের workpieces স্ট্যান্ডার্ড স্পেসিফিকেশন এবং সাধারণ যন্ত্রপাতি অ্যাপ্লিকেশন বিস্তৃত প্রতিনিধিত্ব।তারা গ্রাহকদের এবং প্রযুক্তিগত কর্মীদের সরাসরি যন্ত্রপাতি মানের মূল্যায়ন করতে সক্ষম, মাত্রিক নির্ভুলতা, এবং পৃষ্ঠ শেষ, মেশিনের প্রক্রিয়াকরণ ক্ষমতা, অপারেশন কর্মক্ষমতা মূল্যায়ন করার জন্য একটি ব্যবহারিক রেফারেন্স প্রদান,এবং নির্দিষ্ট উত্পাদন প্রয়োজনীয়তার জন্য উপযুক্ততা.
