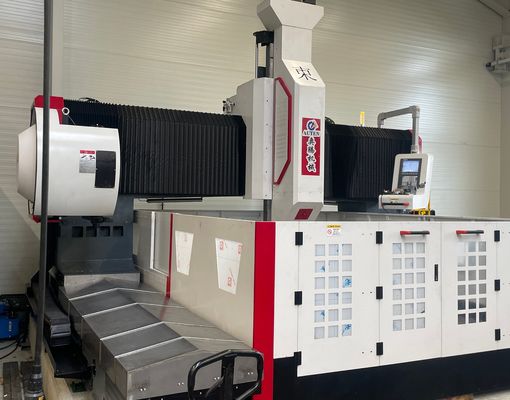

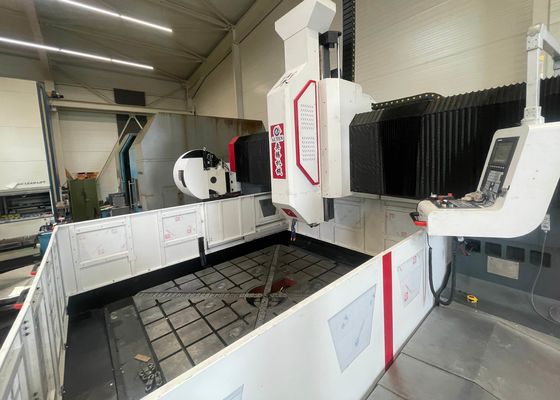

2000x2000 মিমি ওয়ার্কপিসের আকার উচ্চ গতির সিএনসি ড্রিলিং মেশিন প্লেট এবং টিউব শীট জন্য
প্রয়োগ:
সিএনসি গ্যান্ট্রি টাইপ প্লেট ড্রিলিং এবং ফ্রিলিং মেশিনটি পাইপ শীট, ফ্ল্যাঞ্জ, বিয়ারিং, তাপ এক্সচেঞ্জার,পেট্রোকেমিক্যাল প্রক্রিয়াকরণের মতো শিল্পে অন্যান্য কাঠামোগত উপাদান, পারমাণবিক শক্তি উত্পাদন, বায়ু শক্তি, বয়লার উত্পাদন, এবং ইস্পাত কাঠামো উত্পাদন। এটি অভ্যন্তরীণ শীতল সঙ্গে কার্বাইড সরঞ্জাম ব্যবহার করে উচ্চ গতির খনন সমর্থন করে,পাশাপাশি বহিরাগত শীতল সিস্টেমের সাথে উচ্চ গতির টুইস্ট ড্রিলিং. সরঞ্জামগুলি ড্রিলিং, চ্যামফারিং, ট্যাপিং, ফ্রিলিং এবং ড্রিলিং সহ একাধিক মেশিনিং ফাংশনকে একীভূত করে। পার্শ্বীয় ড্রিলিং সক্ষম করতে একটি ঐচ্ছিক স্বয়ংক্রিয় ডান কোণ মাথা ইনস্টল করা যেতে পারে,ট্যাপিং, এবং ফ্রেজিং অপারেশন।
স্পেসিফিকেশনঃ
| মডেল |
PHD2020 |
| ওয়ার্কপিসের আকার |
LxW (মিমি) |
2000x2000 |
| ওয়ার্কবেঞ্চের টি-স্লটের প্রস্থ (মিমি) |
28 |
| ড্রিলিং পাওয়ার হেড |
কুইটি। |
1 |
| স্পিন্ডল কোপ |
বিটিআই |
| সর্বাধিক ড্রিলিং ব্যাসার্ধ (মিমি) |
Φ80 |
| সর্বাধিক বেধ (মিমি) |
≤250 |
| ট্যাপিং ব্যাসার্ধ |
M3-M30 |
| স্পিন্ডল স্পিড (r/min) |
৩০-৩০০০ |
| সার্ভো স্পিন্ডেল মোটরের শক্তি (কেডব্লিউ) |
২২/৩০ |
| পাওয়ার হেডের পাশের গতি (এক্স অক্ষ) |
সর্বাধিক অনুভূমিক স্ট্রোক (মিমি) |
2000 |
| পার্শ্বীয় গতির গতি (r/min) |
০-৮ |
| পার্শ্বীয় গতির জন্য সার্ভো মোটরের শক্তি (কেডব্লিউ) |
2.4 |
| গ্যান্ট্রি লম্বা গতি (Y অক্ষ) |
সর্বাধিক ফিড স্ট্রোক (মিমি) |
2000 |
| ফিড চলমান গতি (মি/মিনিট) |
০-৮ |
| ফিড সার্ভো মোটরের শক্তি (কেডব্লিউ) |
2.4 |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বাধিক স্ট্রোক (মিমি) |
800 |
| গতি (m/min) |
০-৮ |
| সার্ভো মোটরের শক্তি (কেডব্লিউ) |
2.4 |
| তিন অক্ষের অবস্থান সঠিকতা |
এক্স/ওয়াই/জেড/এ/বি/সি (মিমি) |
±0.015/1000 |
| তিন-অক্ষ পুনরাবৃত্তি অবস্থান সঠিকতা |
এক্স/ওয়াই/জেড/এ/বি/সি (মিমি) |
±0.01/1000 |
| বৈদ্যুতিক সিস্টেম |
CNC সিস্টেম |
FAGOR/ KND/ GSK |
| টুল চেঞ্জার |
ডিস্কের ধরন (ঐচ্ছিক) |
24 টি সরঞ্জাম অবস্থান |
| সামগ্রিক আকার |
LxWxH (মি) |
5.৩x৩.৮x২7 |
পণ্যের বৈশিষ্ট্য

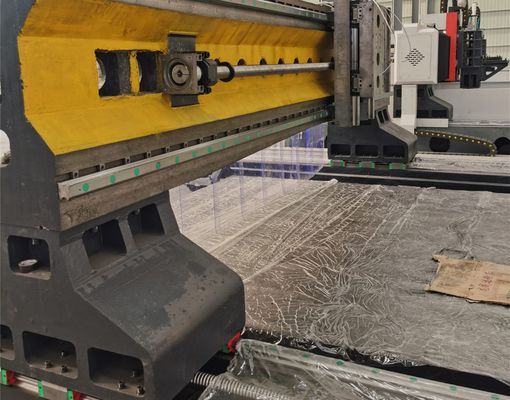

1. সরঞ্জাম একটি মেশিন বেস, longitudinal স্লাইড ইউনিট, gantry কাঠামো, অনুভূমিক স্লাইড, উল্লম্ব খাওয়ানো প্রক্রিয়া, ড্রিলিং এবং ফ্রিজিং spindle মাথা, worktable, শীতল সিস্টেম গঠিত,স্বয়ংক্রিয় চিপ ইভাকুয়েশন সিস্টেম, কেন্দ্রীভূত তৈলাক্তকরণ সিস্টেম, বায়ুসংক্রান্ত সিস্টেম, বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম, এবং অন্যান্য সহায়ক সমাবেশ।
2. সার্ভো চালিত স্লাইডিং স্পিন্ডল ইউনিট ড্রিলিং, reaming, ট্যাপিং, chamfering, এবং গ্রুভ ফ্রিজিং অপারেশন সঞ্চালন করতে সক্ষম। এটি স্বাধীনভাবে বা অন্যান্য অক্ষ সঙ্গে সমন্বয় কাজ করতে পারেন.স্পিন্ডলটি অভ্যন্তরীণ শীতল তরল সরবরাহ এবং একটি প্রজাপতি স্প্রিং স্বয়ংক্রিয় সরঞ্জাম রিলিজ সিস্টেমের সাথে একটি উচ্চ-নির্ভুলতা তাইওয়ান-তৈরি BT50 কপিকল স্পিন্ডল গ্রহণ করে।টুল পরিবর্তন একটি জলবাহী loosening প্রক্রিয়া মাধ্যমে অর্জন করা হয়, এটি দ্রুত এবং সুবিধাজনকভাবে ড্রিলিং এবং ফ্রিলিং সরঞ্জামগুলির মধ্যে স্যুইচ করতে সক্ষম করে।
3. একটি এসি সার্ভো মোটর একটি সিঙ্ক্রোন বেল্ট এবং স্পষ্টতা বল স্ক্রু সিস্টেম চালায়,দুর্দান্ত অবস্থান সঠিকতা এবং পুনরাবৃত্তিযোগ্যতা নিশ্চিত করা.
4. মেশিন ফ্রেম এবং gantry উচ্চ গ্রেড ঢালাই লোহা বা ঝালাই ইস্পাত প্লেট কাঠামো থেকে নির্মিত হয়। এই উপাদান উচ্চ তাপমাত্রা স্ট্রেস-রিলিফ annealing যন্ত্রপাতি আগে undergo,সেমি ফিনিশিংয়ের পর একটি সেকেন্ডারি অ্যানিলিং প্রক্রিয়া অনুসরণ করেচূড়ান্ত যথার্থ যন্ত্রপাতি উচ্চ কাঠামোগত অনমনীয়তা, দীর্ঘমেয়াদী স্থিতিশীলতা এবং ধারাবাহিক নির্ভুলতা নিশ্চিত করে।
সিএনসি গ্যান্ট্রি প্লেট ড্রিলিং এবং ফ্রিজিং মেশিনটি প্লেট-টাইপ উপাদান এবং কাঠামোগত অংশগুলির যথার্থ মেশিনিংয়ের জন্য ডিজাইন করা একটি উচ্চ-পারফরম্যান্স শিল্প সমাধান।এটি ফ্ল্যাঞ্জ প্রক্রিয়াকরণের জন্য উপযুক্ত, ডিস্ক, রিং, এবং সমতল প্লেট, যদি উপাদান বেধ মেশিনের কার্যকর মেশিনিং পরিসীমা মধ্যে পড়ে।
ইস্পাত কাঠামো তৈরির কর্মশালায়, এই সরঞ্জামগুলি স্টিলের কাঠামোর নির্ভরযোগ্য সমাবেশ নিশ্চিত করে স্ট্রাকচারাল প্লেট এবং সংযোগ উপাদানগুলির উচ্চ-নির্ভুলতা ড্রিলিং এবং ফ্রিলিং সম্পাদন করে।বায়ু শক্তি শিল্পে, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জ উপাদানগুলির যন্ত্রপাতি তৈরির জন্য ব্যাপকভাবে ব্যবহৃত হয়, শক্তিশালী বাতাস এবং তাপমাত্রা পরিবর্তনের মতো কঠোর অপারেটিং অবস্থার অধীনে কাঠামোগত অখণ্ডতা নিশ্চিত করে।সেতু নির্মাণে প্রয়োগ, এটি ব্রিজ গার্ড এবং সমর্থন উপাদানগুলির যন্ত্রপাতি তৈরির জন্য ব্যবহৃত হয়, যা কাঠামোর পরিষেবা জীবন জুড়ে দীর্ঘমেয়াদী গতিশীল লোডগুলি ধরে রাখতে সক্ষম টেকসই এবং স্থিতিশীল জয়েন্টগুলি তৈরি করে।
