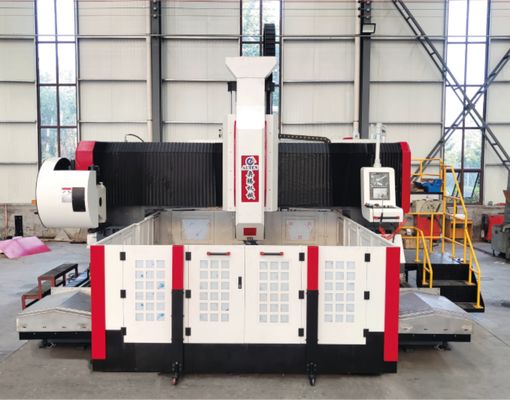

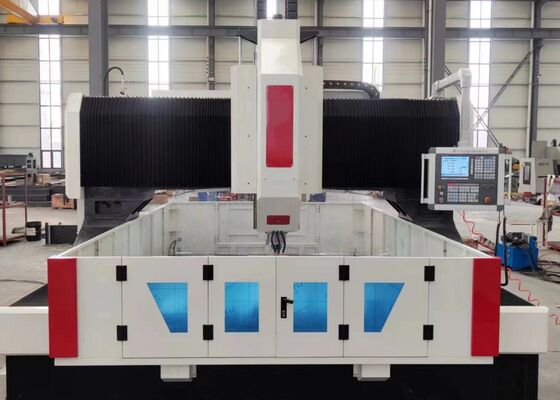

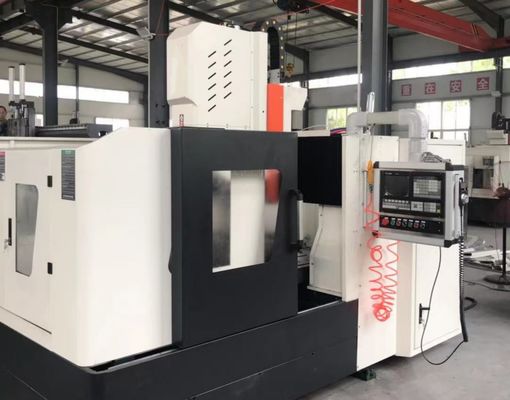

টিউব শীট ফ্ল্যাঞ্জের জন্য M3-M30 ট্যাপিং ব্যাস CNC গ্যান্ট্রি প্লেট ড্রিলিং মেশিন
আবেদন:
সিএনসি গ্যান্ট্রি প্লেট ড্রিলিং এবং মিলিং মেশিনটি বিশেষভাবে টিউব শীট, ফ্ল্যাঞ্জ, বিয়ারিং, হিট এক্সচেঞ্জার এবং পেট্রোকেমিক্যাল ইঞ্জিনিয়ারিং, পারমাণবিক শক্তি, বায়ু শক্তি, বয়লার উত্পাদন, এবং ইস্পাত কাঠামোর মতো শিল্পে ব্যবহৃত অন্যান্য প্লেট-টাইপ উপাদানগুলির উচ্চ-নির্ভুলতা মেশিনের জন্য ডিজাইন করা হয়েছে। মেশিনটি অভ্যন্তরীণ কুল্যান্ট সরবরাহের সাথে উচ্চ-গতির কার্বাইড ড্রিলিংয়ের পাশাপাশি বহিরাগত শীতলকরণের সাথে উচ্চ-গতির টুইস্ট ড্রিলিংকে সমর্থন করে। এটি একটি একক প্ল্যাটফর্মের মধ্যে ড্রিলিং, চ্যামফেরিং, ট্যাপিং, মিলিং এবং বিরক্তিকর সহ একাধিক মেশিনিং ক্ষমতাগুলিকে একীভূত করে৷ একটি ঐচ্ছিক স্বয়ংক্রিয় ডান-কোণ সংযুক্তি সাইড ড্রিলিং, ট্যাপিং এবং মিলিং অপারেশনগুলি সক্ষম করে মেশিনের কার্যকারিতা আরও প্রসারিত করে।
স্পেসিফিকেশন:
| মডেল |
পিএইচডি 2020 |
| ওয়ার্কপিস আকার |
LxW (মিমি) |
2000x2000 |
| ওয়ার্কবেঞ্চের টি-স্লট প্রস্থ (মিমি) |
28 |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ |
1 |
| টাকু টেপার |
BT50 |
| সর্বোচ্চ ড্রিলিং ব্যাস (মিমি) |
Φ80 |
| সর্বোচ্চ বেধ (মিমি) |
≤250 |
| টোকা ব্যাস |
M3-M30 |
| টাকু গতি (r/min) |
30~3000 |
| সার্ভো স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট) |
22/30 |
| পাওয়ার হেডের পার্শ্বীয় গতিবিধি (এক্স অক্ষ) |
সর্বোচ্চ অনুভূমিক স্ট্রোক (মিমি) |
2000 |
| পার্শ্বীয় চলাচলের গতি (r/min) |
0~8 |
| পার্শ্বীয় আন্দোলনের জন্য সার্ভো মোটর শক্তি (kW) |
2.4 |
| গ্যান্ট্রি অনুদৈর্ঘ্য আন্দোলন (Y অক্ষ) |
সর্বোচ্চ ফিড স্ট্রোক (মিমি) |
2000 |
| ফিড চলন্ত গতি (মি/মিনিট) |
0~8 |
| ফিড সার্ভো মোটর পাওয়ার (কিলোওয়াট) |
2.4 |
| উল্লম্ব রাম ফিড গতি (Z অক্ষ) |
সর্বোচ্চ স্ট্রোক (মিমি) |
800 |
| চলন্ত গতি (মি/মিনিট) |
0~8 |
| সার্ভো মোটর পাওয়ার (কিলোওয়াট) |
2.4 |
| তিন-অক্ষ অবস্থান নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.015/1000 |
| তিন-অক্ষের পুনরাবৃত্তি অবস্থান নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.01/1000 |
| বৈদ্যুতিক ব্যবস্থা |
সিএনসি সিস্টেম |
FAGOR/ KND/ GSK |
| টুল চেঞ্জার |
ডিস্কের ধরন (ঐচ্ছিক) |
24 টুল অবস্থান |
| সামগ্রিক আকার |
LxWxH (মি) |
5.3x3.8x2.7 |
পণ্য বৈশিষ্ট্য
1. মেশিনটি প্রাথমিকভাবে একটি অনমনীয় মেশিন বেস, অনুদৈর্ঘ্য স্লাইড সমাবেশ, গ্যান্ট্রি ফ্রেম, ট্রান্সভার্স স্লাইড, উল্লম্ব ফিড মেকানিজম, ড্রিলিং এবং মিলিং স্পিন্ডল হেড, ওয়ার্কটেবল, কুল্যান্ট সার্কুলেশন সিস্টেম, স্বয়ংক্রিয় চিপ পরিবাহক, কেন্দ্রীভূত তৈলাক্তকরণ সিস্টেম, বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থা, সম্পূর্ণরূপে বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা এবং অন্যান্য সহায়তা প্রদান করে। অত্যন্ত দক্ষ যন্ত্র সমাধান।
2. সার্ভো-নিয়ন্ত্রিত স্লাইডিং স্পিন্ডল হেড ড্রিলিং, রিমিং, ট্যাপিং, চেমফারিং এবং গ্রুভ মিলিং অপারেশন করার জন্য ডিজাইন করা হয়েছে। এটি মেশিনিং নমনীয়তা সর্বাধিক করতে স্বাধীনভাবে বা অন্যান্য মেশিন অক্ষের সাথে সিঙ্ক্রোনাইজড গতিতে কাজ করতে পারে। স্পিন্ডলটি একটি উচ্চ-নির্ভুলতা BT50 তাইওয়ান-তৈরি স্পিন্ডলে একটি অভ্যন্তরীণ কুল্যান্ট সিস্টেম এবং একটি প্রজাপতি বসন্ত স্বয়ংক্রিয় টুল-ক্ল্যাম্পিং প্রক্রিয়া সমন্বিত। হাইড্রোলিক টুল রিলিজ ড্রিলিং এবং মিলিং টুলগুলির দ্রুত এবং সুবিধাজনক প্রতিস্থাপন সক্ষম করে, উল্লেখযোগ্যভাবে যন্ত্র দক্ষতা উন্নত করে।
3. মেশিনটি মসৃণ, স্থিতিশীল এবং অত্যন্ত সঠিক আন্দোলন প্রদানের জন্য উচ্চ-নির্ভুলতা রৈখিক নির্দেশিকা অন্তর্ভুক্ত করে। গতি একটি সিঙ্ক্রোনাস বেল্ট এবং নির্ভুল বল স্ক্রু ট্রান্সমিশন সিস্টেমের মাধ্যমে একটি এসি সার্ভো মোটর দ্বারা চালিত হয়, ব্যতিক্রমী অবস্থান নির্ভুলতা, পুনরাবৃত্তিযোগ্যতা এবং নির্ভরযোগ্য দীর্ঘমেয়াদী মেশিনিং কর্মক্ষমতা নিশ্চিত করে।
4. মেশিন ফ্রেম এবং গ্যান্ট্রি প্রিমিয়াম-গ্রেড ঢালাই লোহা বা ভারী-শুল্ক ঢালাই ইস্পাত প্লেট কাঠামো থেকে নির্মিত হয়. উভয় উপাদানই মেশিনিং করার আগে উচ্চ-তাপমাত্রার স্ট্রেস-রিলিফ অ্যানিলিংয়ের মধ্য দিয়ে যায়, তারপর সেমি-ফিনিশিংয়ের পরে সেকেন্ডারি স্ট্রেস-রিলিফ ট্রিটমেন্ট হয়। চূড়ান্ত নির্ভুলতা মেশিনিং উচ্চতর কাঠামোগত অনমনীয়তা, চমৎকার মাত্রিক স্থায়িত্ব, এবং বর্ধিত পরিষেবা জীবন জুড়ে সামঞ্জস্যপূর্ণ মেশিনিং নির্ভুলতা নিশ্চিত করে।
সিএনসি গ্যান্ট্রি প্লেট ড্রিলিং এবং মিলিং মেশিন একটি উচ্চ-কর্মক্ষমতা মেশিনিং কেন্দ্র যা প্লেটের উপাদান এবং কাঠামোগত ওয়ার্কপিসগুলির নির্ভুল প্রক্রিয়াকরণের জন্য ইঞ্জিনিয়ার করা হয়েছে। এটি ফ্ল্যাঞ্জ, ডিস্ক, রিং, ফ্ল্যাট প্লেট এবং অনুরূপ উপাদানগুলি মেশিন করার জন্য আদর্শভাবে উপযুক্ত, তবে শর্ত থাকে যে উপাদানের বেধটি মেশিনের নির্দিষ্ট মেশিনিং ক্ষমতার মধ্যে পড়ে। এর কঠোর নির্মাণ এবং বহুমুখী মেশিনিং ক্ষমতা এটিকে শিল্প উত্পাদন অ্যাপ্লিকেশনের চাহিদার জন্য একটি চমৎকার সমাধান করে তোলে।
ইস্পাত কাঠামো ফ্যাব্রিকেশন সুবিধাগুলিতে, মেশিনটি স্ট্রাকচারাল প্লেট এবং সংযোগ সদস্যদের উপর উচ্চ-নির্ভুলতা ড্রিলিং এবং মিলিং অপারেশন করে, ইস্পাত কাঠামোর সমাবেশের জন্য সুনির্দিষ্ট উপাদান সরবরাহ করে। বায়ু শক্তি শিল্পের মধ্যে, এটি বায়ু টারবাইন টাওয়ার বিভাগ এবং ফ্ল্যাঞ্জ উপাদানগুলি মেশিন করার জন্য ব্যাপকভাবে ব্যবহৃত হয়, ভারী বায়ু লোড এবং তাপমাত্রা ওঠানামা সহ চাহিদাপূর্ণ পরিবেশগত অবস্থার অধীনে মাত্রিক নির্ভুলতা এবং কাঠামোগত নির্ভরযোগ্যতা নিশ্চিত করে। ব্রিজ ইঞ্জিনিয়ারিং প্রকল্পগুলিতে, যন্ত্রপাতিগুলি মেশিন ব্রিজ গার্ডার, সংযোগ প্লেট এবং সমর্থন উপাদানগুলিতে নিযুক্ত করা হয়, দীর্ঘমেয়াদী গতিশীল লোডিং সহ্য করতে সক্ষম শক্তিশালী এবং টেকসই জয়েন্টগুলি উত্পাদন করে, যার ফলে সেতু কাঠামোর সুরক্ষা, স্থিতিশীলতা এবং পরিষেবা জীবনে অবদান রাখে।
