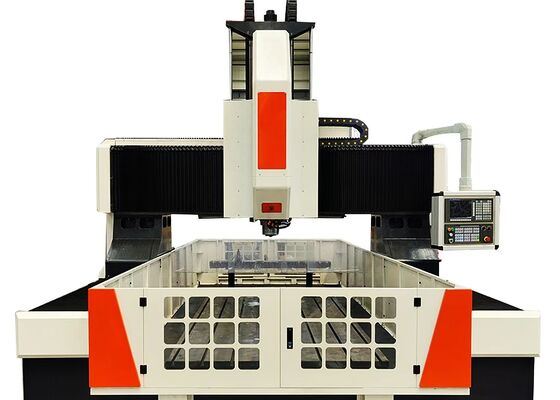

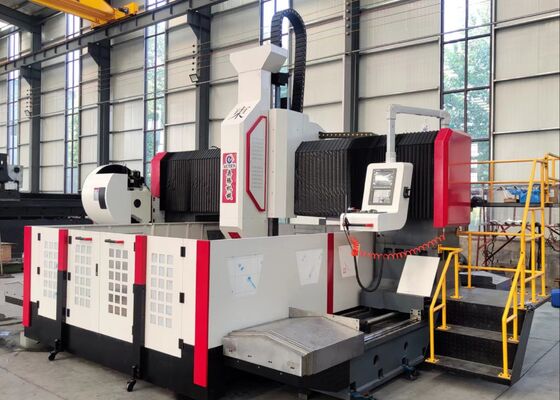

হিট এক্সচেঞ্জার ব্যবহৃত Cnc প্লেট ড্রিলিং মেশিন 20/30KW সার্ভো স্পিন্ডল মোটর পাওয়ার
আবেদন:
CNC গ্যান্ট্রি প্লেট ড্রিলিং এবং মিলিং মেশিনটি টিউব শীট, ফ্ল্যাঞ্জ, বিয়ারিং প্লেট, হিট এক্সচেঞ্জার এবং পেট্রোকেমিক্যাল প্রক্রিয়াকরণ, পারমাণবিক শক্তি, বায়ু শক্তি, বয়লার উত্পাদন, এবং ইস্পাত কাঠামো ফ্যাব্রিকগুলিতে ব্যাপকভাবে ব্যবহৃত অন্যান্য প্লেট-টাইপ ওয়ার্কপিসগুলির উচ্চ-নির্ভুলতা মেশিনের জন্য তৈরি করা হয়েছে। মেশিনটি অভ্যন্তরীণভাবে ঠাণ্ডা কার্বাইড সরঞ্জামগুলির পাশাপাশি বাহ্যিকভাবে শীতল টুইস্ট ড্রিলের সাথে উচ্চ-গতির ড্রিলিং সমর্থন করে। একটি একক মেশিনিং প্ল্যাটফর্মে ড্রিলিং, চ্যামফেরিং, ট্যাপিং, মিলিং এবং বোরিংকে একীভূত করে, এটি ব্যতিক্রমী বহুমুখিতা এবং উত্পাদনশীলতা প্রদান করে। একটি ঐচ্ছিক স্বয়ংক্রিয় রাইট-এঙ্গেল মিলিং হেড এর ক্ষমতাকে আরও প্রসারিত করে, যা জটিল ওয়ার্কপিসগুলিতে দক্ষ পার্শ্ব ড্রিলিং, ট্যাপিং এবং মিলিং অপারেশনের অনুমতি দেয়।
স্পেসিফিকেশন:
| মডেল |
পিএইচডি 2020 |
| ওয়ার্কপিস আকার |
LxW (মিমি) |
2000x2000 |
| ওয়ার্কবেঞ্চের টি-স্লট প্রস্থ (মিমি) |
28 |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ |
1 |
| টাকু টেপার |
BT50 |
| সর্বোচ্চ ড্রিলিং ব্যাস (মিমি) |
Φ80 |
| সর্বোচ্চ বেধ (মিমি) |
≤250 |
| টোকা ব্যাস |
M3-M30 |
| টাকু গতি (r/min) |
30~3000 |
| সার্ভো স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট) |
22/30 |
| পাওয়ার হেডের পার্শ্বীয় গতিবিধি (এক্স অক্ষ) |
সর্বোচ্চ অনুভূমিক স্ট্রোক (মিমি) |
2000 |
| পার্শ্বীয় চলাচলের গতি (r/min) |
0~8 |
| পার্শ্বীয় আন্দোলনের জন্য সার্ভো মোটর শক্তি (kW) |
2.4 |
| গ্যান্ট্রি অনুদৈর্ঘ্য আন্দোলন (Y অক্ষ) |
সর্বোচ্চ ফিড স্ট্রোক (মিমি) |
2000 |
| ফিড চলন্ত গতি (মি/মিনিট) |
0~8 |
| ফিড সার্ভো মোটর পাওয়ার (কিলোওয়াট) |
2.4 |
| উল্লম্ব রাম ফিড গতি (Z অক্ষ) |
সর্বোচ্চ স্ট্রোক (মিমি) |
800 |
| চলন্ত গতি (মি/মিনিট) |
0~8 |
| সার্ভো মোটর পাওয়ার (কিলোওয়াট) |
2.4 |
| তিন-অক্ষ অবস্থান নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.015/1000 |
| তিন-অক্ষের পুনরাবৃত্তি অবস্থান নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.01/1000 |
| বৈদ্যুতিক ব্যবস্থা |
সিএনসি সিস্টেম |
FAGOR/ KND/ GSK |
| টুল চেঞ্জার |
ডিস্কের ধরন (ঐচ্ছিক) |
24 টুল অবস্থান |
| সামগ্রিক আকার |
LxWxH (মি) |
5.3x3.8x2.7 |
পণ্য বৈশিষ্ট্য
1. সরঞ্জামগুলি প্রধানত একটি ভারী-শুল্ক মেশিনের বিছানা, অনুদৈর্ঘ্য স্লাইড সিস্টেম, গ্যান্ট্রি ফ্রেমওয়ার্ক, ক্রস স্লাইড, উল্লম্ব ফিড ইউনিট, ড্রিলিং এবং মিলিং স্পিন্ডল হেড, ওয়ার্কটেবল, কুল্যান্ট সার্কুলেশন সিস্টেম, স্বয়ংক্রিয় চিপ অপসারণ সিস্টেম, কেন্দ্রীভূত তৈলাক্তকরণ সিস্টেম, বায়ুসংক্রান্ত ইউনিট, একটি বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা, একটি বৈদ্যুতিক কন্ট্রোল সিস্টেম এবং অন্যান্য উপাদানগুলির সমন্বয়ে গঠিত। ব্যাপক এবং অত্যন্ত দক্ষ মেশিনিং প্ল্যাটফর্ম।
2. সার্ভো-চালিত স্লাইডিং স্পিন্ডল হেড ড্রিলিং, রিমিং, ট্যাপিং, চেমফারিং এবং গ্রুভ মিলিং অপারেশন করতে সক্ষম। এটি সর্বাধিক মেশিনিং নমনীয়তা প্রদান করতে একাধিক CNC অক্ষের সাথে স্বাধীনভাবে বা সিঙ্ক্রোনাসভাবে কাজ করতে পারে। টাকুটি একটি অভ্যন্তরীণ কুল্যান্ট সরবরাহ এবং একটি প্রজাপতি বসন্ত স্বয়ংক্রিয় টুল-ক্ল্যাম্পিং প্রক্রিয়া সহ একটি উচ্চ-নির্ভুলতা তাইওয়ান-তৈরি BT50 টাকু ব্যবহার করে। হাইড্রোলিক টুল আনক্ল্যাম্পিং ড্রিল এবং মিলিং কাটার দ্রুত, সুবিধাজনক প্রতিস্থাপন সক্ষম করে, উল্লেখযোগ্যভাবে উত্পাদন দক্ষতা উন্নত করে।
3. মসৃণ ভ্রমণ, অসামান্য অনমনীয়তা এবং চমৎকার গতি নির্ভুলতা নিশ্চিত করতে উচ্চ-নির্ভুল রৈখিক গাইডওয়েগুলি পুরো মেশিন জুড়ে অন্তর্ভুক্ত করা হয়েছে। ফিড সিস্টেমটি একটি সিঙ্ক্রোনাস বেল্ট এবং নির্ভুল বল স্ক্রু ট্রান্সমিশনের মাধ্যমে একটি এসি সার্ভো মোটর দ্বারা চালিত হয়, যা উচ্চতর অবস্থান নির্ভুলতা, পুনরাবৃত্তিযোগ্যতা এবং দীর্ঘমেয়াদী মেশিনিং স্থিতিশীলতা প্রদান করে।

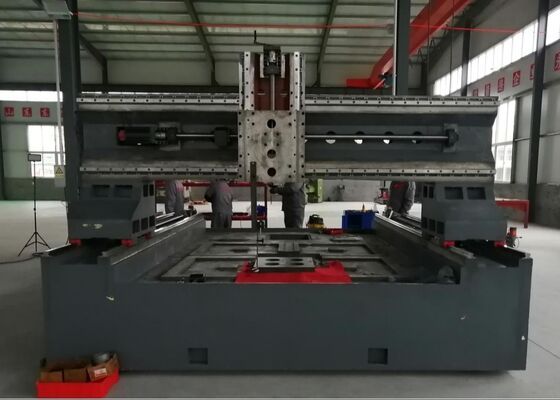

4. মেশিনের বেস এবং গ্যান্ট্রি কাঠামো উভয়ই প্রিমিয়াম ঢালাই লোহা বা উচ্চ-শক্তি ঢালাই ইস্পাত প্লেট থেকে তৈরি করা হয়। সমস্ত কাঠামোগত উপাদানগুলি মেশিন করার আগে উচ্চ-তাপমাত্রার স্ট্রেস-রিলিফ অ্যানিলিংয়ের মধ্য দিয়ে যায়, তারপর সেমি-ফিনিশিংয়ের পরে সেকেন্ডারি স্ট্রেস-রিলিফ ট্রিটমেন্ট হয়। চূড়ান্ত নির্ভুলতা মেশিনিং ব্যতিক্রমী কাঠামোগত অনমনীয়তা, দীর্ঘমেয়াদী মাত্রিক স্থায়িত্ব, এবং মেশিনের পরিষেবা জীবন জুড়ে ধারাবাহিকভাবে নির্ভরযোগ্য মেশিনিং নির্ভুলতার গ্যারান্টি দেয়।
সিএনসি গ্যান্ট্রি প্লেট ড্রিলিং এবং মিলিং মেশিন একটি উচ্চ-কর্মক্ষমতা মেশিনিং সমাধান যা বিশেষভাবে প্লেট-টাইপ উপাদান এবং কাঠামোগত অংশগুলির নির্ভুল প্রক্রিয়াকরণের জন্য তৈরি করা হয়েছে। এটি মেশিনের নির্দিষ্ট বেধ ক্ষমতার মধ্যে ফ্ল্যাঞ্জ, ডিস্ক, রিং, ফ্ল্যাট প্লেট এবং অনুরূপ ওয়ার্কপিস মেশিন করার জন্য আদর্শভাবে উপযুক্ত। এর দৃঢ় কাঠামোগত নকশা, উন্নত CNC নিয়ন্ত্রণ, এবং বহুমুখী যন্ত্রের ক্ষমতা এটিকে শিল্প উত্পাদন পরিবেশের চাহিদার জন্য একটি আদর্শ পছন্দ করে তোলে যার জন্য নির্ভুলতা এবং উত্পাদনশীলতা উভয়েরই প্রয়োজন।
ইস্পাত কাঠামো ফ্যাব্রিকেশন প্ল্যান্টের মধ্যে, মেশিনটি স্ট্রাকচারাল প্লেট, বেস প্লেট এবং সংযোগ উপাদানগুলির উচ্চ-নির্ভুলতা ড্রিলিং এবং মিলিং সঞ্চালন করে, ইস্পাত কাঠামোর দক্ষ সমাবেশের জন্য সঠিকভাবে মেশিনযুক্ত অংশ সরবরাহ করে। বায়ু শক্তি শিল্পে, এটি ব্যাপকভাবে বায়ু টারবাইন টাওয়ার বিভাগ এবং বড়-ব্যাসের ফ্ল্যাঞ্জ উপাদানগুলির মেশিনে প্রয়োগ করা হয়, উচ্চ বায়ুচাপ এবং চরম তাপমাত্রার তারতম্যের মতো গুরুতর অপারেটিং অবস্থার অধীনে অসামান্য মাত্রিক নির্ভুলতা এবং কাঠামোগত অখণ্ডতা নিশ্চিত করে। সেতু প্রকৌশলে, সরঞ্জামগুলি ব্রিজ গার্ডার, স্প্লাইস প্লেট এবং সমর্থনকারী কাঠামোগত সদস্যদের মেশিন করার জন্য ব্যাপকভাবে ব্যবহার করা হয়, দীর্ঘমেয়াদী গতিশীল লোডিং সহ্য করতে সক্ষম শক্তিশালী এবং টেকসই সংযোগ তৈরি করে। ফলস্বরূপ, এটি বড় আকারের সেতু অবকাঠামোর কাঠামোগত নিরাপত্তা, কর্মক্ষম নির্ভরযোগ্যতা এবং পরিষেবা জীবনকে উল্লেখযোগ্যভাবে বৃদ্ধি করে।
