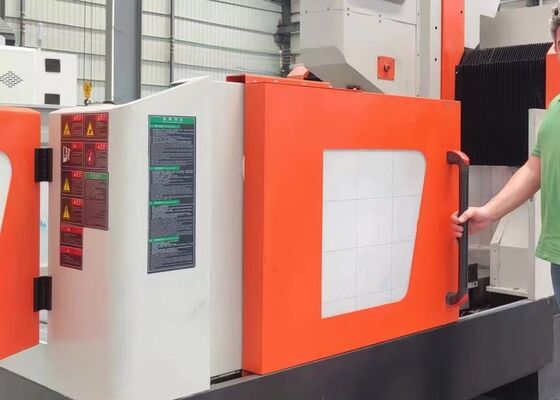

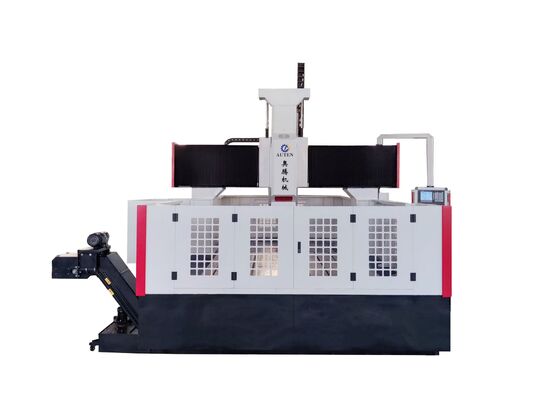

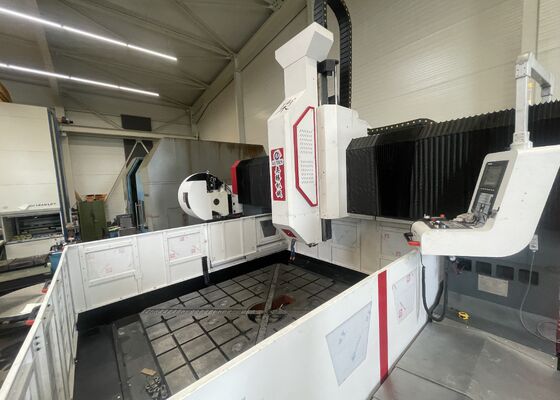

উচ্চ উত্পাদনশীলতা সিএনসি প্লেট ড্রিলিং এবং ফ্ল্যাঞ্জ উত্পাদনের জন্য মিলিং মেশিন
আবেদন:
সিএনসি গ্যান্ট্রি প্লেট ড্রিলিং এবং মিলিং মেশিনটি টিউব শীট, ফ্ল্যাঞ্জ, বিয়ারিং প্লেট, হিট এক্সচেঞ্জার এবং পেট্রোকেমিক্যাল ইঞ্জিনিয়ারিং, পারমাণবিক শক্তি, বায়ু শক্তি, বয়লার উত্পাদন এবং কাঠামোগত স্টেট সহ শিল্পে ব্যবহৃত বিভিন্ন প্লেট-টাইপ উপাদানগুলির উচ্চ-নির্ভুলতা মেশিনের জন্য ইঞ্জিনিয়ার করা হয়েছে। মেশিনটি থ্রু-স্পিন্ডেল কুল্যান্টের সাথে উচ্চ-গতির কার্বাইড ড্রিলিংকে সমর্থন করে সেইসাথে বহিরাগত কুল্যান্ট সরবরাহের সাথে উচ্চ-গতির টুইস্ট ড্রিলিংকে সমর্থন করে। একটি সিএনসি মেশিনিং সিস্টেমে ড্রিলিং, চ্যামফেরিং, ট্যাপিং, মিলিং এবং বোরিং একত্রিত করে, এটি অসামান্য নমনীয়তা এবং উত্পাদন দক্ষতা সরবরাহ করে। একটি ঐচ্ছিক স্বয়ংক্রিয় ডান-কোণ সংযুক্তি মেশিনিং ক্ষমতাকে আরও প্রসারিত করে, দক্ষ পার্শ্ব ড্রিলিং, ট্যাপিং এবং জটিল উপাদানগুলির মিলিং সক্ষম করে।
স্পেসিফিকেশন:
| মডেল |
পিএইচডি 2020 |
| ওয়ার্কপিস আকার |
LxW (মিমি) |
2000x2000 |
| ওয়ার্কবেঞ্চের টি-স্লট প্রস্থ (মিমি) |
28 |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ |
1 |
| টাকু টেপার |
BT50 |
| সর্বোচ্চ ড্রিলিং ব্যাস (মিমি) |
Φ80 |
| সর্বোচ্চ বেধ (মিমি) |
≤250 |
| টোকা ব্যাস |
M3-M30 |
| টাকু গতি (r/min) |
30~3000 |
| সার্ভো স্পিন্ডেল মোটর পাওয়ার (কিলোওয়াট) |
22/30 |
| পাওয়ার হেডের পার্শ্বীয় গতিবিধি (এক্স অক্ষ) |
সর্বোচ্চ অনুভূমিক স্ট্রোক (মিমি) |
2000 |
| পার্শ্বীয় চলাচলের গতি (r/min) |
0~8 |
| পার্শ্বীয় আন্দোলনের জন্য সার্ভো মোটর শক্তি (kW) |
2.4 |
| গ্যান্ট্রি অনুদৈর্ঘ্য আন্দোলন (Y অক্ষ) |
সর্বোচ্চ ফিড স্ট্রোক (মিমি) |
2000 |
| ফিড চলন্ত গতি (মি/মিনিট) |
0~8 |
| ফিড সার্ভো মোটর পাওয়ার (কিলোওয়াট) |
2.4 |
| উল্লম্ব রাম ফিড গতি (Z অক্ষ) |
সর্বোচ্চ স্ট্রোক (মিমি) |
800 |
| চলন্ত গতি (মি/মিনিট) |
0~8 |
| সার্ভো মোটর পাওয়ার (কিলোওয়াট) |
2.4 |
| তিন-অক্ষ অবস্থান নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.015/1000 |
| তিন-অক্ষের পুনরাবৃত্তি অবস্থান নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.01/1000 |
| বৈদ্যুতিক ব্যবস্থা |
সিএনসি সিস্টেম |
FAGOR/ KND/ GSK |
| টুল চেঞ্জার |
ডিস্কের ধরন (ঐচ্ছিক) |
24 টুল অবস্থান |
| সামগ্রিক আকার |
LxWxH (মি) |
5.3x3.8x2.7 |
পণ্য বৈশিষ্ট্য
1. মেশিনটি মূলত একটি হেভি-ডিউটি মেশিন বেস, অনুদৈর্ঘ্য স্লাইড সমাবেশ, গ্যান্ট্রি ফ্রেম, ট্রান্সভার্স স্লাইড, উল্লম্ব ফিড মেকানিজম, ড্রিলিং এবং মিলিং স্পিন্ডল হেড, ওয়ার্কটেবল, কুল্যান্ট সার্কুলেশন সিস্টেম, স্বয়ংক্রিয় চিপ কনভেয়িং সিস্টেম, সেন্ট্রালাইজড লুব্রিকেশন ইউনিট, বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থা, বৈদ্যুতিক কন্ট্রোল, ক্যাবিন্যাল সিস্টেম এবং যন্ত্রাংশের সমন্বয়ে গঠিত। সম্পূর্ণ, অত্যন্ত দক্ষ মেশিন সমাধান।
2. সার্ভো-নিয়ন্ত্রিত স্লাইডিং স্পিন্ডল হেড ড্রিলিং, রিমিং, ট্যাপিং, চ্যামফারিং এবং স্লট মিলিং অপারেশন করার জন্য ডিজাইন করা হয়েছে। এটি স্বাধীনভাবে কাজ করতে পারে বা মেশিনিং বহুমুখিতাকে সর্বাধিক করতে একাধিক CNC অক্ষের সাথে সমন্বয় করতে পারে। স্পিন্ডলটি একটি উচ্চ-নির্ভুলতা তাইওয়ানের তৈরি BT50 স্পিন্ডলে একটি অভ্যন্তরীণ কুল্যান্ট সিস্টেম এবং একটি ডিস্ক-স্প্রিং স্বয়ংক্রিয় টুল ক্ল্যাম্পিং প্রক্রিয়া সহ সজ্জিত। হাইড্রোলিক টুল রিলিজ ড্রিলিং এবং মিলিং সরঞ্জামগুলির দ্রুত এবং সুবিধাজনক প্রতিস্থাপন, মেশিনের দক্ষতা উন্নত করে এবং ডাউনটাইম কমিয়ে দেয়।
3. মসৃণ চলাচল, উচ্চ দৃঢ়তা, এবং ব্যতিক্রমী গতির নির্ভুলতা নিশ্চিত করতে উচ্চ-নির্ভুল রৈখিক গাইডওয়েগুলি মেশিন জুড়ে ইনস্টল করা হয়। ফিড মেকানিজম একটি সিঙ্ক্রোনাস বেল্ট এবং নির্ভুল বল স্ক্রু সিস্টেমের মাধ্যমে একটি এসি সার্ভো মোটর দ্বারা চালিত হয়, অসামান্য অবস্থান নির্ভুলতা, পুনরাবৃত্তিযোগ্যতা এবং স্থিতিশীল দীর্ঘমেয়াদী মেশিনিং কর্মক্ষমতা প্রদান করে।
4. মেশিনের বেস এবং গ্যান্ট্রি ফ্রেম প্রিমিয়াম-গ্রেড ঢালাই লোহা বা ভারী-শুল্ক ঢালাই ইস্পাত প্লেট কাঠামো থেকে তৈরি করা হয়। সমস্ত প্রধান কাঠামোগত উপাদানগুলি মেশিন করার আগে উচ্চ-তাপমাত্রার স্ট্রেস-রিলিফ ট্রিটমেন্টের মধ্য দিয়ে যায়, তারপর সেমি-ফিনিশিংয়ের পরে একটি সেকেন্ডারি স্ট্রেস-রিলিফ প্রক্রিয়া হয়। চূড়ান্ত নির্ভুলতা মেশিনিং উচ্চতর কাঠামোগত শক্তি, চমৎকার মাত্রিক স্থিতিশীলতা, এবং মেশিনের অপারেটিং জীবন জুড়ে সামঞ্জস্যপূর্ণ মেশিনিং নির্ভুলতা নিশ্চিত করে।
সিএনসি গ্যান্ট্রি প্লেট ড্রিলিং এবং মিলিং মেশিন একটি উচ্চ-কার্যক্ষমতা সম্পন্ন সিএনসি মেশিনিং সেন্টার যা বিশেষভাবে প্লেটের উপাদান এবং কাঠামোগত ওয়ার্কপিসগুলির নির্ভুল প্রক্রিয়াকরণের জন্য তৈরি করা হয়েছে। এটি মেশিনের নির্দিষ্ট মেশিনিং ক্ষমতার মধ্যে ফ্ল্যাঞ্জ, ডিস্ক, রিং, ফ্ল্যাট প্লেট এবং অনুরূপ উপাদানগুলি মেশিন করার জন্য আদর্শভাবে উপযুক্ত। একটি অনমনীয় যান্ত্রিক কাঠামো, উন্নত CNC প্রযুক্তি, এবং বহুমুখী মেশিনিং ক্ষমতা সমন্বিত, এটি শিল্প অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ সমাধান প্রদান করে যার জন্য ব্যতিক্রমী নির্ভুলতা এবং উচ্চ উত্পাদন দক্ষতা উভয়ই প্রয়োজন।
কাঠামোগত ইস্পাত ফ্যাব্রিকেশন সুবিধাগুলিতে, মেশিনটি স্ট্রাকচারাল প্লেট, বেস প্লেট এবং সংযোগ উপাদানগুলির নির্ভুল ড্রিলিং এবং মিলিং সঞ্চালন করে, দক্ষ ইস্পাত কাঠামো সমাবেশের জন্য সঠিকভাবে মেশিনযুক্ত উপাদান সরবরাহ করে। বায়ু শক্তি শিল্পের মধ্যে, এটি বায়ু টারবাইন টাওয়ার বিভাগ এবং বৃহৎ-ব্যাসের ফ্ল্যাঞ্জ অ্যাসেম্বলি মেশিন করার জন্য ব্যাপকভাবে ব্যবহৃত হয়, শক্তিশালী বায়ু লোড এবং চরম তাপমাত্রার ওঠানামা সহ চাহিদাপূর্ণ অপারেটিং পরিবেশের অধীনে চমৎকার মাত্রিক নির্ভুলতা এবং কাঠামোগত নির্ভরযোগ্যতা নিশ্চিত করে। সেতু নির্মাণ প্রকল্পে, সরঞ্জামগুলি ব্রিজ গার্ডার, স্প্লাইস প্লেট এবং সমর্থনকারী কাঠামোগত সদস্যদের মেশিন করার জন্য ব্যাপকভাবে নিযুক্ত করা হয়, দীর্ঘমেয়াদী গতিশীল লোডিং সহ্য করতে সক্ষম টেকসই, উচ্চ-শক্তির সংযোগ তৈরি করে। ফলস্বরূপ, এটি বৃহৎ আকারের সেতু অবকাঠামোর কাঠামোগত নিরাপত্তা, কর্মক্ষম নির্ভরযোগ্যতা এবং বর্ধিত পরিষেবা জীবনকে উল্লেখযোগ্যভাবে অবদান রাখে।
