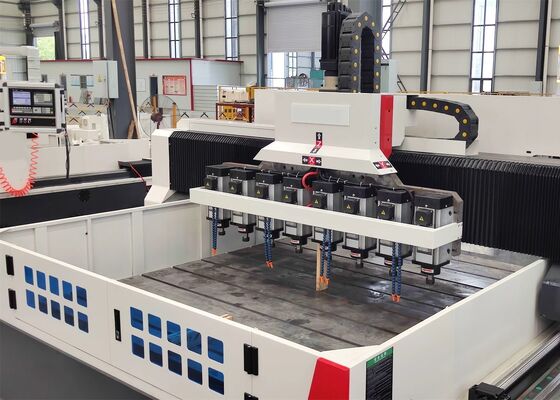

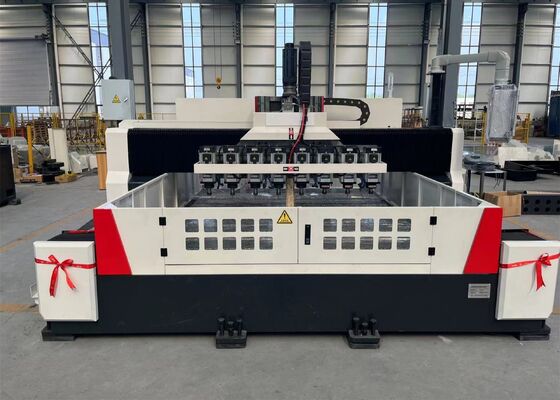

মডেল 2020ER25 সিএনসি স্ক্রিন প্লেট গ্যান্ট্রি টাইপ ড্রিলিং মেশিন পাতলা প্লেট জন্য
অ্যাপ্লিকেশনঃ
এটি প্রধানত তাদের কার্যকর বেধ পরিসীমা মধ্যে sieve প্লেট এবং পাতলা প্লেট মত workpieces দক্ষ ড্রিলিং জন্য ব্যবহৃত হয়।এটা উভয় একক উপাদান এবং যৌগিক উপাদান অংশ মধ্যে গর্ত মাধ্যমে ড্রিল করতে পারেন. মেশিনিং প্রক্রিয়াটি ডিজিটালভাবে নিয়ন্ত্রিত হয়, যা অপারেশনকে খুব সুবিধাজনক করে তোলে। এটি স্বয়ংক্রিয়, উচ্চ-নির্ভুলতা, বহু-বৈচিত্র্য এবং ভর উত্পাদন সক্ষম করে।
প্যারামিটার কনফিগারেশনঃ
| ওয়ার্কপিসের আকার |
LxW(মিমি) |
২০০০*২০০০ মিমি |
| গ্যান্ট্রি উচ্চতা |
৩০০ মিমি |
| উল্লম্ব স্লাইডিং র্যাম ড্রিলিং পাওয়ার হেড |
কুইটি। |
8 |
| স্পিন্ডল কোয়ার হোল |
ER25 |
| সর্বাধিক ড্রিলিং ব্যাসার্ধ |
Φ 1-Φ6 মিমি |
| স্পিন্ডল গতি |
50-6000r/মিনিট |
| সার্ভো স্পিন্ডেল মোটর পাওয়ার |
2.২ কিলোওয়াট |
| ফ্রিকোয়েন্সি কনভার্টার |
2.২ কিলোওয়াট |
| স্পিন্ডলের নীচের প্রান্ত থেকে কাজের টেবিলের দূরত্ব |
0-300 মিমি |
| পাওয়ার হেডের পাশের গতি |
সর্বাধিক অনুভূমিক স্ট্রোক |
২০০০ মিমি |
| পার্শ্বীয় গতির গতি |
০-৭ মিটার/মিনিট |
| পার্শ্বীয় গতির জন্য সার্ভো মোটর শক্তি |
2.৪*১ |
| গ্যান্ট্রি লম্বা গতি |
সর্বাধিক ফিড স্ট্রোক |
2000 |
| ফিড চলমান গতি |
০-৭ |
| ফিড সার্ভো মোটরের শক্তি |
2*2.4kw |
| উল্লম্ব র্যাম ফিড মোশন |
সর্বাধিক স্ট্রোক |
৩০০ মিমি |
| চলমান গতি |
0 ~ 7m/min |
| সার্ভো মোটর শক্তি |
2.4kW*1 (ব্রেক) |
| তিন অক্ষের অবস্থান সঠিকতা |
X/Y/Z/A/B/C |
± 0.015/1000 মিমি |
| তিন-অক্ষ পুনরাবৃত্তি অবস্থান সঠিকতা |
X/Y/Z/A/B/C |
±0.01/1000 মিমি |
মেশিনের কাঠামো:
মূলত একটি ওয়ার্কটেবিল, একটি চলনশীল গ্যারেন্ট্রি, একটি চলনশীল সেল, একাধিক ড্রিলিং পাওয়ার হেড, একটি স্বয়ংক্রিয় তৈলাক্তকরণ ডিভাইস, সুরক্ষা ডিভাইস, একটি সঞ্চালিত শীতল ডিভাইস,ডিজিটাল কন্ট্রোল সিস্টেম, এবং একটি বৈদ্যুতিক সিস্টেম। রোলিং গাইড জোড়া দ্বারা সমর্থিত এবং পরিচালিত এবং স্পষ্টতা সীসা স্ক্রু জোড়া দ্বারা চালিত, মেশিন টুল উচ্চ অবস্থান সঠিকতা এবং পুনরাবৃত্তিযোগ্যতা আছে।
1. কাজের টেবিল:
বিছানা এবং কাজের টেবিলটি ধূসর লোহার (HT250) অবিচ্ছেদ্য ঢালাই, সেকেন্ডারি অ্যানিলিং এবং বয়স্ক চিকিত্সার পরে যথার্থভাবে মেশিনযুক্ত,যার ফলে চমৎকার গতিশীল এবং স্ট্যাটিক অনমনীয়তা এবং কোন বিকৃতি. ওয়ার্কটেবিলের পৃষ্ঠটি টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরোগাইড স্লাইডে শক্তির সমান বিতরণ নিশ্চিত করা এবং মেশিন টুলের অনমনীয়তা এবং টান এবং সংকোচনের শক্তি উল্লেখযোগ্যভাবে উন্নত করাড্রাইভ সিস্টেমটি একটি এসি সার্ভো মোটর এবং একটি যথার্থ বল স্ক্রু জোড়া ব্যবহার করে দ্বৈত-পার্শ্বযুক্ত ড্রাইভের জন্য, যা গ্যারেন্ট্রিকে Y- অক্ষের দিকনির্দেশে চলতে সক্ষম করে।নিয়মিত bolts বিছানা এবং worktable স্তর সহজ সমন্বয় জন্য বিছানা নীচের পৃষ্ঠ উপর বিতরণ করা হয়.
2মোবাইল গ্যান্ট্রি:
মোবাইল গ্যারেন্টরি ছাঁচ এবং ধূসর লোহা থেকে মেশিন করা হয় (HT250) । গ্যারেন্টরির সামনে দুটি উচ্চ-লোড বহনকারী রোলিং লিনিয়ার গাইড জোড়া, স্পষ্টতা বল স্ক্রু জোড়া দুটি সেট,এবং দুটি সার্ভো মোটরপ্রতিটি পাওয়ার হেড স্লাইড একটি ড্রিলিং পাওয়ার হেড দিয়ে সজ্জিত।Gantry আন্দোলন নির্ভুলতা couplings মাধ্যমে বল স্ক্রু ড্রাইভ servo মোটর দ্বারা অর্জন করা হয়.
3সড়ক চালান
চলন্ত স্যাডল একটি যথার্থ ঢালাই লোহা কাঠামোগত উপাদান। এটি দুটি উচ্চ-লোড বহনকারী সিএনসি শক্ত গাইড স্লাইড, একটি যথার্থ বল স্ক্রু জোড়া,এবং একটি সার্ভো মোটর সংযুক্ত একটি উচ্চ নির্ভুলতা গ্রহীয় হ্রাসকারী. এটি Z- অক্ষ বরাবর ড্রিলিং মাথা সরানো, দ্রুত অগ্রগতি, খাওয়ানো, দ্রুত retraction, এবং বন্ধ কর্ম সক্ষম। এটি স্বয়ংক্রিয় চিপ বিরতি, চিপ অপসারণ এবং বিরতি ফাংশন বৈশিষ্ট্য.

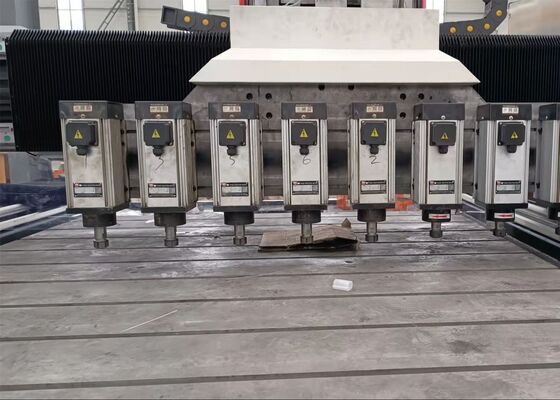

4ড্রিলিং পাওয়ার হেডঃ
ড্রিলিং পাওয়ার হেড একটি ডেডিকেটেড থ্রি-ফেজ স্পিন্ডল মোটর ব্যবহার করে, যা সরাসরি একটি যথার্থ স্পিন্ডল চালায়। স্পিন্ডলটি পাঁচ-সারি জাপানি কৌণিক যোগাযোগের ভারবহন ব্যবহার করে (তিনটি সামনের,দুই পিছনের) ধাপবিহীন গতি নিয়ন্ত্রণ অর্জন করতে. ফিডটি একটি সার্ভো মোটর এবং বল স্ক্রু দ্বারা চালিত হয়। এক্স এবং ওয়াই অক্ষগুলি সেমি-বন্ধ লুপ নিয়ন্ত্রণ ব্যবহার করে সংযুক্ত করা যেতে পারে, যা রৈখিক এবং বৃত্তাকার অন্তর্ভুক্তি ফাংশন সক্ষম করে।স্পিন্ডল শেষ একটি জরুরী সরঞ্জাম ধারক.
