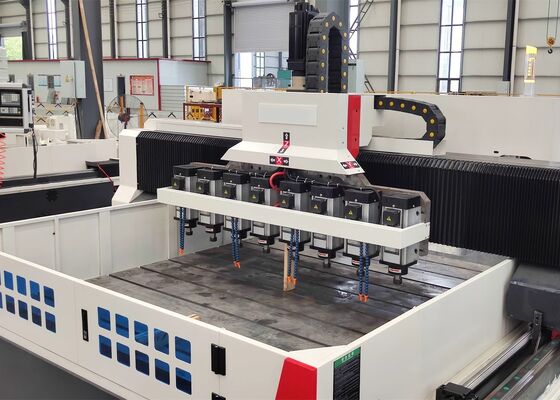

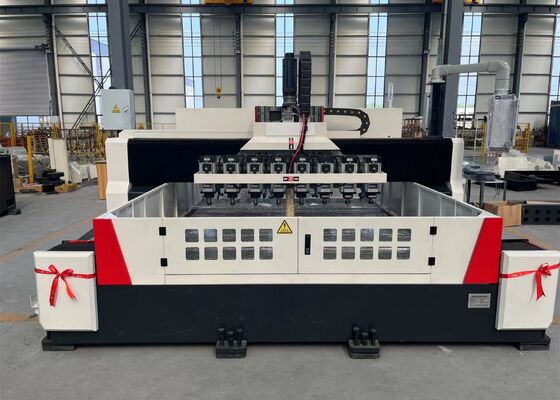

ER25 স্পিন্ডল টেপার হোল সিএনসি স্ক্রিন প্লেট ড্রিলিং মেশিন Φ 1-Φ6মিমি সর্বোচ্চ ড্রিলিং ব্যাস

ER25 স্পিন্ডল ট্যাপার হোল সিএনসি স্ক্রিন প্লেট ড্রিলিং মেশিন Φ 1-Φ6mm সর্বোচ্চ ড্রিলিং ব্যাসার্ধ

অ্যাপ্লিকেশনঃ

এই সরঞ্জামগুলি মূলত প্রযোজ্য মেশিনিং বেধের পরিসরের মধ্যে ছিদ্রযুক্ত প্লেট, সিভ প্লেট এবং পাতলা স্টিলের শীটগুলির মতো উচ্চ-কার্যকারিতা ড্রিলিংয়ের জন্য বিকাশ করা হয়েছে।এটি উভয় অভিন্ন এবং কম্পোজিট উপাদান উপাদান মধ্যে মাধ্যমে-হোল উত্পাদন করতে সক্ষম. পুরো মেশিনিং অপারেশন একটি ডিজিটাল সিএনসি নিয়ন্ত্রণ সিস্টেম দ্বারা নিয়ন্ত্রিত হয়, স্বয়ংক্রিয়, উচ্চ নির্ভুলতা, মাল্টি স্পেসিফিকেশন সমর্থন করার সময় সুবিধাজনক অপারেশন নিশ্চিত করে,এবং বড় আকারের উৎপাদন.

প্যারামিটার কনফিগারেশনঃ

মেশিনের কাঠামো:

মেশিন টুল প্রধানত একটি কাজ টেবিল, চলনশীল gantry, মোবাইল saddle, একাধিক ড্রিলিং spindle ইউনিট, কেন্দ্রীভূত স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম, প্রতিরক্ষামূলক সমন্বয়,পরিবাহী শীতল তরল সিস্টেম, সিএনসি কন্ট্রোল সিস্টেম, এবং বৈদ্যুতিক কন্ট্রোল সিস্টেম। চলন্ত অক্ষগুলি সুনির্দিষ্ট রোলিং রৈখিক গাইডলাইন দ্বারা পরিচালিত হয় এবং উচ্চ নির্ভুলতা সীসা স্ক্রু সমাবেশ দ্বারা চালিত হয়,দুর্দান্ত অবস্থানের নির্ভুলতা প্রদান, পুনরাবৃত্তিযোগ্যতা এবং অপারেশনাল স্থিতিশীলতা।

1. কাজের টেবিল:
মেশিনের বিছানা এবং ওয়ার্কটেবিলগুলি ইন্টিগ্রেটেড গ্রে কাস্ট আয়রন (HT250) উপাদান হিসাবে উত্পাদিত হয়।কাস্টিংগুলিকে সুনির্দিষ্ট মেশিনিংয়ের মধ্য দিয়ে যাওয়া হয় যাতে দুর্দান্ত স্ট্যাটিক এবং ডাইনামিক অনমনীয়তা অর্জন করা যায় এবং কার্যকরভাবে বিকৃতি রোধ করা যায়ওয়ার্কটেবিলের পৃষ্ঠটি নির্ভুলভাবে শেষ করা হয়েছে এবং নিরাপদ এবং সুবিধাজনক ওয়ার্কপিস clamping জন্য যৌক্তিকভাবে অবস্থিত T-slots অন্তর্ভুক্ত।বিছানা বেস প্রতিটি পাশে একটি উচ্চ নির্ভুলতা রৈখিক গাইড ইনস্টল করা হয়, গাইড স্লাইড জুড়ে অভিন্ন লোড বন্টন প্রদান করে এবং মোট কঠোরতা পাশাপাশি মেশিন টুলের টান এবং সংকোচন শক্তি উল্লেখযোগ্যভাবে উন্নত করে।ড্রাইভ প্রক্রিয়া একটি এসি servo মোটর দ্বৈত পাশ সিঙ্ক্রোন ড্রাইভ জন্য একটি স্পষ্টতা বল স্ক্রু সমাবেশ সঙ্গে মিলিত adopts, যা গ্যারেন্ট্রিকে Y- অক্ষ বরাবর সঠিকভাবে ভ্রমণ করতে দেয়। বিছানার নীচে সামঞ্জস্যযোগ্য লেভেলিং বোল্টগুলি সাজানো হয়, যা বিছানা এবং কাজের টেবিলের সুবিধাজনক লেভেলিং এবং সারিবদ্ধকরণকে সহজ করে তোলে।

2মোবাইল গ্যান্ট্রি:
মোবাইল গ্যারেন্ট্রিটি ধূসর কাস্ট আয়রন (এইচটি 250) থেকে তৈরি করা হয় যথার্থ কাস্টিং এবং মেশিনিং প্রক্রিয়াগুলির মাধ্যমে।দুটি সেট সুনির্দিষ্ট বল স্ক্রু সমাবেশ, এবং দুটি সার্ভো মোটর গ্যারেন্ট্রি এর সামনের দিকে ইনস্টল করা হয়, যা পাওয়ার হেড স্লাইডগুলিকে Y- অক্ষ বরাবর মসৃণভাবে চলতে সক্ষম করে।প্রতিটি পাওয়ার হেড স্লাইড একটি স্বাধীন ড্রিলিং পাওয়ার হেড দিয়ে সজ্জিত করা হয়. গ্যান্ট্রি আন্দোলন সুনির্দিষ্টভাবে সার্ভো মোটর দ্বারা নিয়ন্ত্রিত হয় যা উচ্চ-নির্ভুলতা সংযোগের মাধ্যমে বল স্ক্রুগুলিতে গতি প্রেরণ করে, স্থিতিশীল এবং সঠিক অবস্থান নিশ্চিত করে।

3সরে যাওয়া স্যাডল:
চলমান স্যাডল হ'ল একটি যথার্থ মেশিনযুক্ত কাস্ট আয়রন কাঠামোগত সমাবেশ যা ড্রিলিং ইউনিটের স্থিতিশীল এবং নির্ভুল চলাচল সরবরাহ করার জন্য ডিজাইন করা হয়েছে।এটি দুটি উচ্চ-লোড ক্ষমতা CNC শক্ত গাইড স্লাইড অন্তর্ভুক্ত, একটি সুনির্দিষ্ট বল স্ক্রু সমন্বয়, এবং একটি সার্ভো মোটর সঙ্গে যুক্ত একটি উচ্চ নির্ভুলতা গ্রহাণু হ্রাসকারী। এই কনফিগারেশন Z- অক্ষ বরাবর ড্রিলিং মাথা drives এবং দ্রুত অভিগমন সক্ষম,নিয়ন্ত্রিত খাদ্যএই সিস্টেমটি স্বয়ংক্রিয় চিপ-ব্রেকিং, চিপ-ইভাকুয়েশন,এবং মেশিনিং দক্ষতা এবং অপারেশন সুবিধা উন্নত করার জন্য প্রোগ্রাম বিরতি ফাংশন.

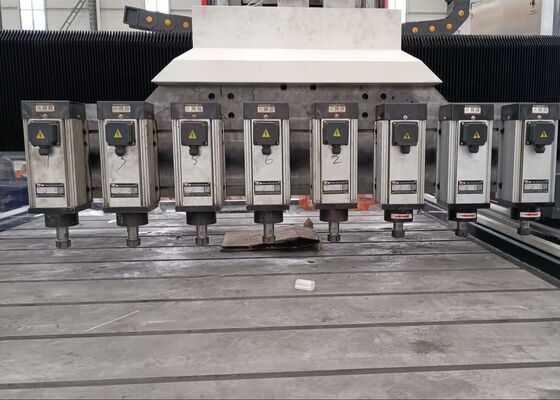

4ড্রিলিং পাওয়ার হেডঃ
ড্রিলিং পাওয়ার হেড একটি বিশেষ তিন-ফেজ স্পিন্ডল মোটর দিয়ে সজ্জিত যা সরাসরি একটি নির্ভুল স্পিন্ডল সমাবেশ চালায়।স্পিন্ডল একটি পাঁচ সারি জাপানি কৌণিক যোগাযোগ ভারবহন কনফিগারেশন দ্বারা সমর্থিত হয়, সামনে তিনটি এবং পিছনে দুটি লেয়ারের সমন্বয়ে গঠিত, যা স্থিতিশীল অপারেশন এবং ধাপে ধাপে স্পিন্ডল স্পিড সামঞ্জস্য করে।খাওয়ানোর প্রক্রিয়াটি একটি পরিবেশন মোটর দ্বারা একটি স্পষ্টতা বল স্ক্রু সমাবেশের সাথে মিলিত হয়এক্স এবং ওয়াই অক্ষের গতিগুলি অর্ধ-বন্ধ লুপ নিয়ন্ত্রণের অধীনে সমন্বিত লিঙ্কিং সমর্থন করে, যা রৈখিক অন্তর্ভুক্তি এবং বৃত্তাকার অন্তর্ভুক্তি উভয় অপারেশনকে সক্ষম করে।স্পিন্ডল নাক একটি ER টুলধারক সঙ্গে সংশ্লিষ্ট ড্রিলিং সরঞ্জাম সঞ্চালন এবং নির্ভরযোগ্য টুল clamping নিশ্চিত করার জন্য কনফিগার করা হয়.
