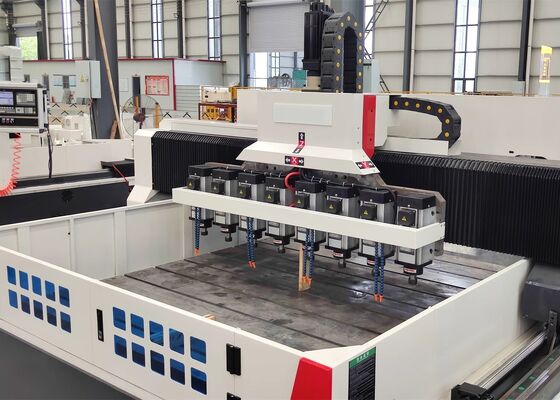

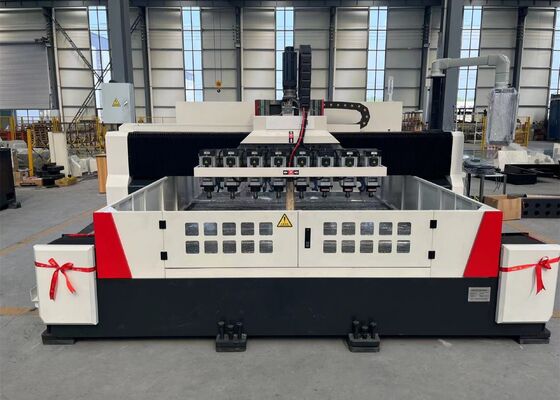

সিভ প্লেটের জন্য হাই স্পিড সিএনসি গ্যান্ট্রি ড্রিলিং মেশিন ER20 স্পিন্ডেল টেপার হোল
অ্যাপ্লিকেশন:
এই মেশিনটি প্রধানত সিভ প্লেট এবং পাতলা প্লেটের মতো ওয়ার্কপিসগুলির উচ্চ-দক্ষতা ড্রিলিংয়ের জন্য ডিজাইন করা হয়েছে যা প্রযোজ্য পুরুত্বের সীমার মধ্যে পড়ে। এটি একক-উপাদান এবং যৌগিক-উপাদান উভয় উপাদানের মধ্যে দিয়ে ছিদ্র তৈরি করতে সক্ষম। মেশিনিং অপারেশনগুলি একটি ডিজিটাল সিস্টেমের মাধ্যমে নিয়ন্ত্রিত হয়, যা একটি ব্যবহারকারী-বান্ধব অপারেটিং প্রক্রিয়া এবং দক্ষ উৎপাদন ব্যবস্থাপনা প্রদান করে। সরঞ্জামটি স্বয়ংক্রিয়, উচ্চ-নির্ভুলতা, বহু-স্পেসিফিকেশন এবং উচ্চ-ভলিউম উৎপাদনের জন্য উপযুক্ত।
প্যারামিটার কনফিগারেশন:
| ওয়ার্কপিস আকার |
দৈর্ঘ্য x প্রস্থ |
3000x1000 মিমি |
| গ্যান্ট্রি উচ্চতা |
200 মিমি |
| উল্লম্ব স্লাইডিং র্যাম ড্রিলিং পাওয়ার হেড |
পরিমাণ। |
8 |
| স্পিন্ডেল টেপার হোল |
ER20 |
| সর্বোচ্চ ড্রিলিং ব্যাস |
Φ1-Φ6 মিমি |
| সর্বোচ্চ পুরুত্ব |
≤180 মিমি |
| সার্ভো স্পিন্ডেল মোটর পাওয়ার |
2.2kW |
| ফ্রিকোয়েন্সি কনভার্টার |
8x2.2kW |
| স্পিন্ডেলের নীচের প্রান্ত থেকে ওয়ার্কটেবল পর্যন্ত দূরত্ব |
0-200 মিমি |
| পাওয়ার হেডের পার্শ্বীয় চলাচল |
সর্বোচ্চ অনুভূমিক স্ট্রোক |
1000 মিমি |
| পার্শ্বীয় চলাচলের গতি |
0~7 R/মিনিট |
| পার্শ্বীয় চলাচলের জন্য সার্ভো মোটর পাওয়ার |
2.4kW |
| গ্যান্ট্রি অনুদৈর্ঘ্য চলাচল (Y অক্ষ) |
সর্বোচ্চ ফিড স্ট্রোক |
3000 মিমি |
| ফিড চলাচলের গতি |
0~7 মি/মিনিট |
| ফিড সার্ভো মোটর পাওয়ার |
2x2.4kW |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বোচ্চ স্ট্রোক |
200 মিমি |
| চলাচলের গতি |
0~7 মি/মিনিট |
| সার্ভো মোটর পাওয়ার |
2.4kW |
| তিন-অক্ষ পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C |
±0.015/1000 মিমি |
| তিন-অক্ষ পুনরাবৃত্তি পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C |
±0.01/1000 মিমি |
মেশিন স্ট্রাকচার:
মেশিনটি প্রধানত একটি ওয়ার্কটেবল, চলন্ত গ্যান্ট্রি, চলন্ত স্যাডেল, একাধিক ড্রিলিং পাওয়ার হেড, স্বয়ংক্রিয় লুব্রিকেশন সিস্টেম, প্রতিরক্ষামূলক অ্যাসেম্বলি, সঞ্চালন শীতলীকরণ ব্যবস্থা, ডিজিটাল সিএনসি নিয়ন্ত্রণ ব্যবস্থা এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা নিয়ে গঠিত। রোলিং লিনিয়ার গাইডওয়ে অ্যাসেম্বলিগুলি কাঠামোগত সমর্থন এবং নির্দেশনা প্রদান করে, যখন নির্ভুল বল স্ক্রু অ্যাসেম্বলিগুলি নির্ভুল গতি সঞ্চালন প্রদান করে, মেশিনিং প্রক্রিয়া জুড়ে উচ্চ পজিশনিং নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা নিশ্চিত করে।
1. ওয়ার্কটেবল:
মেশিন বেড এবং ওয়ার্কটেবল অবিচ্ছেদ্য ধূসর ঢালাই লোহা (HT250) ঢালাই হিসাবে তৈরি করা হয়। মাধ্যমিক অ্যানিলিং এবং এজিং ট্রিটমেন্টের মধ্য দিয়ে যাওয়ার পরে, উপাদানগুলি অসামান্য স্থির এবং গতিশীল দৃঢ়তা অর্জনের জন্য নির্ভুলভাবে মেশিনে তৈরি করা হয়, চমৎকার মাত্রিক স্থিতিশীলতা এবং বিকৃতির প্রতিরোধ ক্ষমতা বজায় রাখে। ওয়ার্কটেবল পৃষ্ঠটি নির্ভুলভাবে ফিনিশ করা হয় এবং ওয়ার্কপিস ক্ল্যাম্পিংয়ের জন্য পদ্ধতিগতভাবে সাজানো টি-স্লট অন্তর্ভুক্ত করে। বেস বেডের প্রতিটি পাশে দুটি উচ্চ-নির্ভুলতা লিনিয়ার গাইডওয়ে ইনস্টল করা হয়, যা গাইড স্লাইড জুড়ে ভারসাম্যপূর্ণ লোড বিতরণ প্রদান করে এবং মেশিন টুলের কাঠামোগত দৃঢ়তা, প্রসার্য শক্তি এবং সংকোচন শক্তি উল্লেখযোগ্যভাবে বৃদ্ধি করে। ড্রাইভ মেকানিজম একটি এসি সার্ভো মোটর ব্যবহার করে যা একটি নির্ভুল বল স্ক্রু অ্যাসেম্বলির সাথে দ্বৈত-পার্শ্ব ড্রাইভ কনফিগারেশনে মিলিত হয়, যা Y-অক্ষ বরাবর স্থিতিশীল এবং নির্ভুল গ্যান্ট্রি চলাচল সক্ষম করে। বেডের নীচে সমানভাবে অবস্থিত অ্যাডজাস্টেবল লেভেলিং বোল্টগুলি বেড এবং ওয়ার্কটেবলের স্তর এবং অ্যালাইনমেন্টের সুবিধাজনক সমন্বয় করার অনুমতি দেয়।
2. মোবাইল গ্যান্ট্রি:
মোবাইল গ্যান্ট্রি নির্ভুল ঢালাই এবং মেশিনিংয়ের মাধ্যমে ধূসর ঢালাই লোহা (HT250) থেকে উত্পাদিত হয়, যা একটি শক্তিশালী এবং অনমনীয় কাঠামোগত ভিত্তি প্রদান করে। গ্যান্ট্রির সামনের অংশে দুটি উচ্চ-লোড-ক্ষমতার রোলিং লিনিয়ার গাইডওয়ে অ্যাসেম্বলি, দুটি সেট নির্ভুল বল স্ক্রু অ্যাসেম্বলি এবং দুটি সার্ভো মোটর লাগানো থাকে, যা পাওয়ার-হেড স্লাইডগুলিকে Y-অক্ষ বরাবর নির্ভুলভাবে ভ্রমণ করতে সক্ষম করে। প্রতিটি পাওয়ার-হেড স্লাইড মেশিনিং অপারেশনের জন্য একটি পৃথক ড্রিলিং পাওয়ার হেড দিয়ে সজ্জিত। গ্যান্ট্রি ভ্রমণ সার্ভো মোটর দ্বারা চালিত হয় নির্ভুল কাপলিংয়ের মাধ্যমে যা বল স্ক্রু অ্যাসেম্বলিতে গতি সঞ্চালন করে, মসৃণ চলাচল, নির্ভরযোগ্য সঞ্চালন এবং নির্ভুল পজিশনিং নিশ্চিত করে।
3. চলন্ত স্যাডেল:
চলন্ত স্যাডেল একটি নির্ভুল ঢালাই-লোহার কাঠামোগত অ্যাসেম্বলি যা ড্রিলিং হেডের জন্য স্থিতিশীল সমর্থন এবং নির্ভুল পজিশনিং সরবরাহ করার জন্য প্রকৌশলী করা হয়েছে। এটি দুটি উচ্চ-লোড-ক্ষমতার সিএনসি হার্ডেন্ড গাইড স্লাইড, একটি নির্ভুল বল স্ক্রু অ্যাসেম্বলি এবং একটি সার্ভো মোটরের সাথে সংযুক্ত একটি উচ্চ-নির্ভুলতা প্ল্যানেটারি রিডিউসার দিয়ে সজ্জিত। এই সঞ্চালন কনফিগারেশনটি Z-অক্ষ বরাবর ড্রিলিং হেড চালায় এবং দ্রুত অ্যাপ্রোচ, নিয়ন্ত্রিত ফিডিং, দ্রুত রিট্র্যাকশন এবং স্টপিং অপারেশনগুলিকে সমর্থন করে। এটি স্বয়ংক্রিয় চিপ-ব্রেকিং, চিপ-রিমুভাল এবং পজ ফাংশনগুলিও অন্তর্ভুক্ত করে, মেশিনিং ধারাবাহিকতা এবং অপারেশনাল দক্ষতা উন্নত করে।

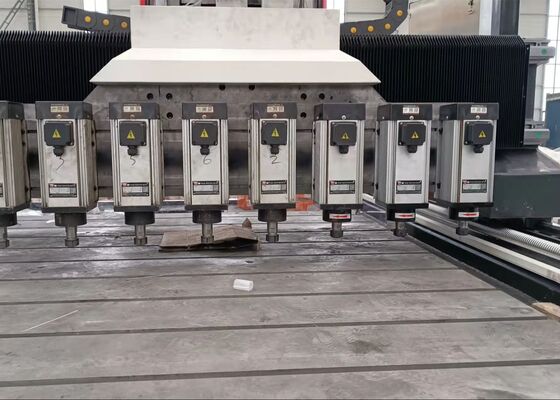

4. ড্রিলিং পাওয়ার হেড:
ড্রিলিং পাওয়ার হেড একটি ডেডিকেটেড থ্রি-ফেজ স্পিন্ডেল মোটর দিয়ে সজ্জিত যা সরাসরি নির্ভুল স্পিন্ডেল অ্যাসেম্বলি চালায়। স্পিন্ডেলটি একটি পাঁচ-সারি জাপানি অ্যাঙ্গুলার-কন্টাক্ট বিয়ারিং কনফিগারেশন দ্বারা সমর্থিত, যা সামনে তিনটি বিয়ারিং এবং পিছনে দুটি বিয়ারিং নিয়ে গঠিত, স্থিতিশীল স্পিন্ডেল সমর্থন প্রদান করে এবং স্টিপললেস গতি সমন্বয় সক্ষম করে। ফিড মেকানিজম একটি সার্ভো মোটর দ্বারা চালিত হয় যা একটি নির্ভুল বল স্ক্রু অ্যাসেম্বলির সাথে মিলিত হয়, নির্ভুল এবং প্রতিক্রিয়াশীল ফিড চলাচল নিশ্চিত করে। X- এবং Y-অক্ষ সিস্টেমগুলি সেমি-ক্লোজড-লুপ নিয়ন্ত্রণের অধীনে সমন্বিত চলাচল সমর্থন করে, যা মেশিনকে রৈখিক এবং বৃত্তাকার ইন্টারপোলেশন উভয় অপারেশন সম্পাদন করতে দেয়। স্পিন্ডেল নাক একটি ER টুল হোল্ডার দিয়ে লাগানো থাকে যাতে ড্রিলিং টুলগুলির নিরাপদ এবং নির্ভুল ক্ল্যাম্পিং প্রদান করা যায়।
