PHD4080 সিএনসি গ্যান্ট্রি-টাইপ মোবাইল সিএনসি ড্রিলিং মিলিং মেশিন স্টিল প্লেট ফ্ল্যাঞ্জ হিট এক্সচেঞ্জার
পণ্যের পরিচিতি:
এই সরঞ্জামটি একটি গ্যান্ট্রি-টাইপ, মোবাইল সিএনসি হাই-স্পিড ড্রিলিং এবং মিলিং মেশিন, যা প্রধানত স্টিল প্লেট, ফ্ল্যাঞ্জ, হিট এক্সচেঞ্জার, টিউব শীট, স্লিভিং বিয়ারিং এবং অন্যান্য অনুরূপ ওয়ার্কপিসগুলিতে ড্রিলিং, ট্যাপ করা এবং মিলিং অপারেশনের জন্য ডিজাইন করা হয়েছে। এটি একটি অভ্যন্তরীণ কুলিং সিস্টেম এবং কার্বাইড সরঞ্জাম সহ উচ্চ-গতির ড্রিলিং সমর্থন করে। একটি KND বা CNC বাস-ভিত্তিক নিয়ন্ত্রণ ব্যবস্থা সহ সজ্জিত, মেশিনটি ব্যবহারকারী-বান্ধব অপারেশন সরবরাহ করে এবং একাধিক ওয়ার্কপিস ধরণের সাথে ছোট এবং মাঝারি-ব্যাচ উৎপাদনের জন্য স্বয়ংক্রিয়, উচ্চ-নির্ভুলতা মেশিনিং সমর্থন করে।
পণ্যের কনফিগারেশন:
| মডেল |
PHD4080 |
| ওয়ার্কপিস আকার |
LxW (মিমি) |
4000x8000 |
| টি-স্লট প্রস্থ ওয়ার্কবেঞ্চের (মিমি) |
28 |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ। |
1 বা 2 |
| স্পিন্ডল টেপার |
BT50 |
| সর্বোচ্চ। ড্রিলিং ব্যাস (মিমি) |
Φ90 |
| সর্বোচ্চ। পুরুত্ব (মিমি) |
≤300 |
| ট্যাপিং ব্যাস |
M3-M36 |
| স্পিন্ডল গতি (r/min) |
30~3000 |
| সার্ভো স্পিন্ডল মোটর পাওয়ার (kW) |
22/30/37 |
| পাওয়ার হেডের পার্শ্বীয় চলাচল (X অক্ষ) |
সর্বোচ্চ। অনুভূমিক স্ট্রোক (মিমি) |
4000 |
| পার্শ্বীয় চলাচলের গতি (r/min) |
0~6 |
| পার্শ্বীয় চলাচলের জন্য সার্ভো মোটর পাওয়ার (kW) |
3.6 |
| গ্যান্ট্রির অনুদৈর্ঘ্য চলাচল (Y অক্ষ) |
সর্বোচ্চ। ফিড স্ট্রোক (মিমি) |
8000 |
| ফিড মুভিং স্পিড (m/min) |
0~6 |
| ফিড সার্ভো মোটর পাওয়ার (kW) |
3.6/5.5 |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বোচ্চ। স্ট্রোক (মিমি) |
1400 |
| মুভিং স্পিড (m/min) |
0~4 |
| সার্ভো মোটর পাওয়ার (kW) |
3.6 |
| তিন-অক্ষ পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.015/1000 |
| তিন-অক্ষ পুনরাবৃত্তি পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C (মিমি) |
±0.01/1000 |
| বৈদ্যুতিক ব্যবস্থা |
সিএনসি সিস্টেম |
FAGOR/ KND/ GSK |
| টুল চেঞ্জার |
ডিস্ক টাইপ (ঐচ্ছিক) |
24 টুল পজিশন |
| সামগ্রিক আকার |
LxWxH (m) |
13x6.9x6.2 |
পণ্যের বৈশিষ্ট্য

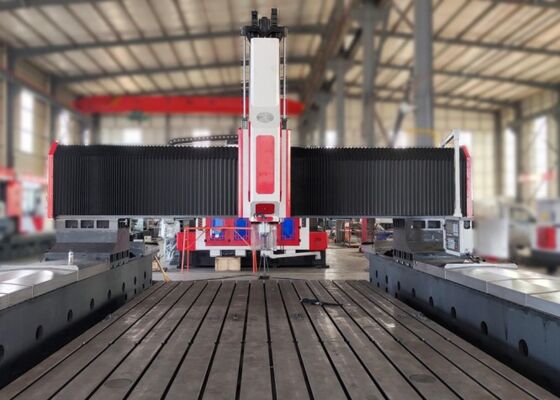

1. মেশিনটি একটি মেশিন বেড, ওয়ার্কটেবিল, মোবাইল গ্যান্ট্রি, উল্লম্ব র্যাম-টাইপ পাওয়ার হেড, হাইড্রোলিক সিস্টেম, নিউম্যাটিক সিস্টেম, কুলিং সিস্টেম, কেন্দ্রীভূত লুব্রিকেশন সিস্টেম, বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা এবং স্বয়ংক্রিয় চিপ অপসারণ ব্যবস্থা নিয়ে গঠিত।

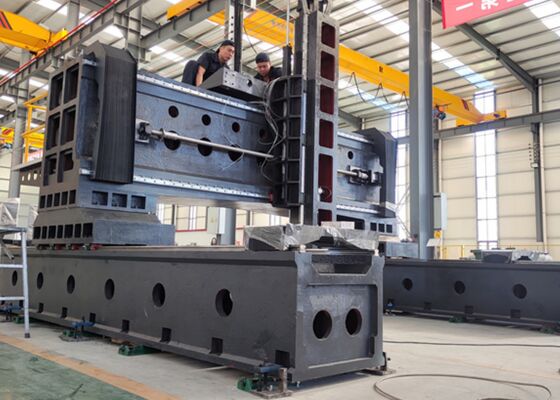

2. এই মেশিন সিরিজের মধ্যে, ওয়ার্কটেবিল এবং গ্যান্ট্রি স্বাধীন কাঠামোগত সমাবেশ হিসাবে কনফিগার করা হয়েছে, যেখানে গ্যান্ট্রি দুটি সহায়ক বেসের উপর দিয়ে চলাচল করে। এই নকশা মেশিনিং রিজিডিটি, পজিশনিং নির্ভুলতা এবং লোড-বেয়ারিং কর্মক্ষমতা উন্নত করে, যা কঠিন ড্রিলিং প্রক্রিয়ার সময় স্থিতিশীল এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
3. মেশিনটি একটি উচ্চ-মানের ওয়ার্কটেবিল দিয়ে সজ্জিত যা HT300 গ্রে কাস্ট আয়রন থেকে তৈরি, যা নির্ভুল মেশিনিংয়ের জন্য একটি কঠিন এবং স্থিতিশীল ভিত্তি সরবরাহ করে।
মেশিন বেড এবং ওয়ার্কটেবিল উভয়ই প্রিমিয়াম HT300 গ্রে কাস্ট আয়রন থেকে তৈরি এবং অভ্যন্তরীণ চাপ দূর করার জন্য দুটি টেম্পারিং হিট-ট্রিটমেন্ট চক্রের মধ্য দিয়ে যায়। তাদের পৃথক কাঠামোগত কনফিগারেশন ড্রিলিংয়ের সময় উৎপন্ন অনুরণন কমাতে সাহায্য করে, যার ফলে মেশিনিংয়ের স্থিতিশীলতা উন্নত হয় এবং কার্বাইড কাটিং সরঞ্জামগুলির পরিষেবা জীবন প্রসারিত হয়।
1. স্বয়ংক্রিয় চিপ অপসারণ ব্যবস্থা এবং সঞ্চালনকারী কুল্যান্ট সিস্টেম সহায়ক প্রক্রিয়াকরণের সময় কমিয়ে দেয় এবং ম্যানুয়াল হস্তক্ষেপ কমিয়ে দেয়। অপারেটরদের প্রধানত ওয়ার্কপিস লোড এবং আনলোড করতে এবং ড্রিলিং সরঞ্জাম প্রতিস্থাপন করতে হয়, যা রুটিন অপারেশনগুলিকে সহজ করে এবং সামগ্রিক উৎপাদন দক্ষতা বৃদ্ধি করে।
2. মেশিনটিতে তাইওয়ানে তৈরি একটি উচ্চ-নির্ভুলতা BT50 স্পিন্ডল রয়েছে, যা কার্বাইড ড্রিল দিয়ে দক্ষ মেশিনিং সমর্থন করার জন্য একটি অভ্যন্তরীণ কুল্যান্ট ডেলিভারি সিস্টেম সহ সজ্জিত। একটি নিউম্যাটিক টুল-ক্ল্যাম্পিং সিলিন্ডার সুবিধাজনক এবং দ্রুত টুল পরিবর্তন সক্ষম করে। উচ্চ-ক্ষমতার স্পিন্ডল মোটর একটি সার্ভো-চালিত সিঙ্ক্রোনাস বেল্ট ট্রান্সমিশনের মাধ্যমে সংযুক্ত থাকে, যা বিভিন্ন মেশিনিং অ্যাপ্লিকেশনের প্রয়োজনীয়তা পূরণের জন্য একটি বিস্তৃত স্পিন্ডল গতির পরিসীমা সরবরাহ করে।

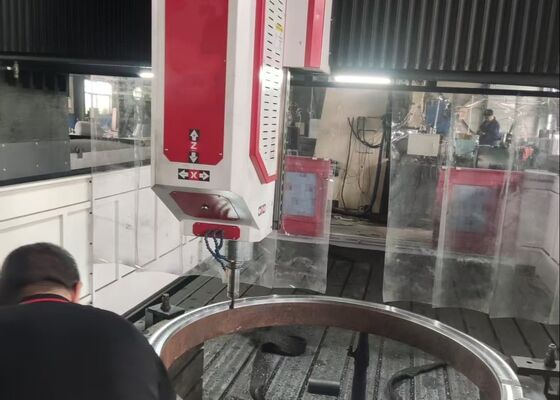

3. এই সিএনসি ড্রিলিং মেশিনটি নির্দিষ্ট ওয়ার্কপিস বৈশিষ্ট্য এবং মেশিনিং নির্ভুলতার প্রয়োজনীয়তাগুলি পূরণ করার জন্য ডিজাইন করা হয়েছে, যা একটি কমপ্যাক্ট কাঠামোগত নকশা এবং নমনীয় প্রক্রিয়াকরণ ক্ষমতা সহ। এটি বৃত্তাকার কনফিগারেশন বা সরল রেখায় সাজানো হোল প্যাটার্নগুলি দক্ষতার সাথে পরিচালনা করে, নির্ভরযোগ্য পজিশনিং নির্ভুলতার সাথে উচ্চ-গতির ড্রিলিং সরবরাহ করে। এর ব্যবহারিক কনফিগারেশন এবং ধারাবাহিক মেশিনিং কর্মক্ষমতার সাথে, মেশিনটি নির্ভুল মেটাল প্লেট প্রক্রিয়াকরণের জন্য একটি সাশ্রয়ী সমাধান সরবরাহ করে।
সিএনসি গ্যান্ট্রি-টাইপ প্লেট ড্রিলিং মেশিন হল একটি শক্তিশালী শিল্প সমাধান যা প্লেট-আকৃতির ওয়ার্কপিস এবং কাঠামোগত উপাদানগুলির নির্ভুল মেশিনিংয়ের জন্য তৈরি করা হয়েছে। এটি বিশেষত ফ্ল্যাঞ্জ, ডিস্ক, রিং, ফ্ল্যাট প্লেট এবং অনুরূপ উপাদানগুলি প্রক্রিয়াকরণের জন্য উপযুক্ত, যদি তাদের উপাদানের পুরুত্ব মেশিনের নির্দিষ্ট কার্যকর মেশিনিং সীমার মধ্যে থাকে।
কাঠামোগত ইস্পাত নির্মাণ সুবিধাগুলিতে, মেশিনটি কাঠামোগত প্লেট, সংযোগ প্লেট এবং সম্পর্কিত উপাদানগুলিতে নির্ভুল ড্রিলিং এবং মিলিং সম্পাদন করে, যা সঠিক সমাবেশ এবং নির্ভরযোগ্য কাঠামোগত সংযোগগুলিকে সমর্থন করে। বায়ু শক্তি খাতে, এটি উইন্ড টারবাইন টাওয়ার উপাদান এবং ফ্ল্যাঞ্জ অ্যাসেম্বলিগুলির জন্য উচ্চ-নির্ভুলতা মেশিনিং সরবরাহ করে, যা শক্তিশালী বাতাস এবং তাপমাত্রার ওঠানামা সহ কঠিন পরিবেশগত পরিস্থিতিতে মাত্রিক নির্ভুলতা এবং কাঠামোগত নির্ভরযোগ্যতা নিশ্চিত করতে সহায়তা করে। সেতু নির্মাণে, সরঞ্জামটি সেতু গার্ডার, সহায়ক উপাদান এবং সংশ্লিষ্ট কাঠামোগত অংশগুলি প্রক্রিয়া করে, যা সেতুটির পরিষেবা জীবন জুড়ে গতিশীল লোড সহ্য করার জন্য ডিজাইন করা সঠিক, টেকসই সংযোগগুলির উত্পাদন সক্ষম করে।
