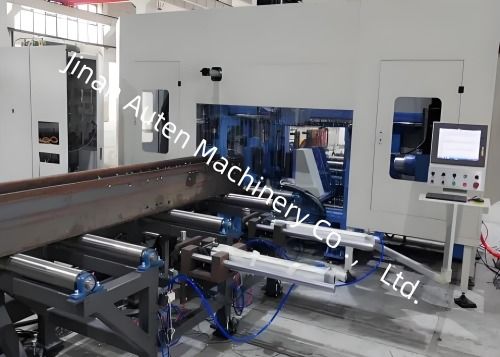

Bt40 স্পিন্ডেল বোর টেপার স্টিল স্ট্রাকচার এইচ বিম সিএনসি ড্রিলিং এবং সইং মেশিন লাইন ৫-৩০মিমি ড্রিলিং ব্যাস পরিসীমা

BT40 স্পিন্ডেল বোর টেপার স্টিল স্ট্রাকচার এইচ বিম সিএনসি ড্রিলিং এবং সইং মেশিন লাইন ৫-৩০মিমি ড্রিলিং ব্যাস পরিসীমা

উৎপাদন লাইনের উদ্দেশ্য:

এই উৎপাদন লাইনটি প্রধানত এইচ-আকৃতির ইস্পাত, চ্যানেল ইস্পাত এবং অন্যান্য ইস্পাতের ড্রিলিং, টাইপিং, সইং এবং কাটার জন্য ব্যবহৃত হয়।

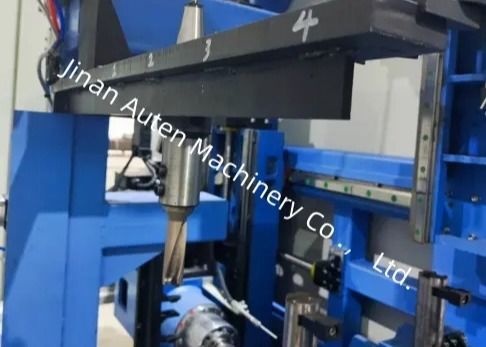

ড্রিলিং হোস্ট ইস্পাতের ৩টি সারফেস ড্রিল করার জন্য ৩টি BT40 উচ্চ-গতির স্পিন্ডেল ব্যবহার করে। প্রতিটি সারফেসে ১টি স্পিন্ডেল রয়েছে এবং সংশ্লিষ্ট সারি টুল ম্যাগাজিন ৪টি পর্যন্ত সরঞ্জামের স্পেসিফিকেশন রাখতে পারে। এটি CAD অঙ্কনগুলিকে প্রক্রিয়াকরণ প্রোগ্রামে রূপান্তর করতে পারে; এবং মাল্টি-থ্রেডেড সিঙ্ক্রোনাস অপারেশন উপলব্ধি করতে পারে এবং ড্রিলিং, ওয়ার্কপিস অপারেশন, টুল পরিবর্তন, স্পিন্ডেল পজিশনিং এবং অন্যান্য কাজগুলি যুক্তিসঙ্গতভাবে সাজাতে পারে, যাতে তাদের মধ্যে দুটি বা তিনটি একই সময়ে সম্পন্ন করা যায়, যা উৎপাদন দক্ষতা ব্যাপকভাবে বৃদ্ধি করে।

সইং হোস্ট ইস্পাতকে একটি নির্দিষ্ট দৈর্ঘ্যে কাটতে একটি ব্যান্ড করাত ব্যবহার করে।

এই উৎপাদন লাইন গ্রাহকদের ভবিষ্যতের জন্য উৎপাদন লাইনের সিস্টেম ব্যবস্থাপনার সুবিধার্থে একটি যোগাযোগ ইন্টারফেস সংরক্ষণ করে।

উৎপাদন লাইনের গঠন এবং কনফিগারেশন:

এই উৎপাদন লাইনটি প্রধানত দুটি প্রধান অংশ নিয়ে গঠিত: ড্রিলিং উৎপাদন লাইন এবং সইং উৎপাদন লাইন। বৈদ্যুতিক অংশটিও দুটি অংশে বিভক্ত, যা যথাক্রমে সইং এবং ড্রিলিং নিয়ন্ত্রণ করে। দুটি অংশ স্বাধীনভাবে পরিচালনা করা যেতে পারে এবং বাসের মাধ্যমে একে অপরের সাথে যোগাযোগ করতে পারে।

উপাদানপরামিতি

এই উৎপাদন লাইনটি প্রধানত একটি লোডিং অনুভূমিক উপাদান টেবিল, একটি 3D ড্রিলিং প্রধান মেশিন, একটি 3D ড্রিলিং ফিড চ্যানেল, একটি 3D ড্রিলিং ফিডিং ডিভাইস, একটি 3D ড্রিলিং ডিসচার্জ চ্যানেল, একটি কুলিং সিস্টেম, একটি হাইড্রোলিক সিস্টেম, একটি নিউম্যাটিক সিস্টেম, একটি লুব্রিকেশন সিস্টেম, একটি বৈদ্যুতিক সিস্টেম এবং অন্যান্য অংশ নিয়ে গঠিত।

উৎপাদন লাইনটি একটি নির্দিষ্ট বেড এবং একটি মুভেবেল ওয়ার্কপিস কাঠামো গ্রহণ করে, যা স্বয়ংক্রিয় উৎপাদনের জন্য সুবিধাজনক

১. লোডিং অনুভূমিক উপাদান টেবিল

এটি একটি উপাদান টেবিল বন্ধনী, একটি পরিবাহক চেইন, একটি হ্রাস মোটর ইত্যাদি নিয়ে গঠিত, যা ইস্পাতকে ফিড চ্যানেলে পরিবহন করতে ব্যবহৃত হয়।

লোডিং অনুভূমিক উপাদান টেবিলটি গ্রাহকের দ্বারা কেনা সোজা করার মেশিনের সাথে সংযুক্ত।

২. ত্রিমাত্রিক ড্রিলিং ফিড চ্যানেল

ত্রিমাত্রিক ড্রিলিং ফিড চ্যানেল গ্রাহকের সাইটে সোজা করার মেশিনের সাথে সংযোগ করতে একটি পাওয়ার রোলার ব্যবহার করে, সোজা করা প্রোফাইল গ্রহণ করে এবং স্বয়ংক্রিয়ভাবে ফিডিং ট্রলির ক্ল্যাম্প অবস্থানে পাঠায়। এই স্কিমের রোলারের উপরের সমতলের উচ্চতা মাটি থেকে 800 মিমি। যদি সোজা করার মেশিনের উচ্চতা আলাদা হয়, তবে ব্যবহারকারীকে এটি সামঞ্জস্য করতে হবে। ফিডিং চ্যানেলটি প্রক্রিয়াকরণের জন্য ওয়ার্কপিস বহন করতে ব্যবহৃত হয়। ওয়ার্কপিসের সামনের প্রান্ত সনাক্ত করতে এবং X দিকে প্রক্রিয়াকরণ রেফারেন্স নির্ধারণ করতে চ্যানেলের সামনের প্রান্তে একটি ফটোইলেকট্রিক সুইচ স্থাপন করা হয়। সাইড পুশ ডিভাইস ওয়ার্কপিসটিকে শক্তভাবে চেপে ধরে এবং Y দিকে ওয়ার্কপিসের রুক্ষ পজিশনিং অর্জনের জন্য সাইড পজিশনিং রোলারের বিপরীতে ঝুঁকে থাকে।

প্রধানবৈশিষ্ট্য:পরামিতি
