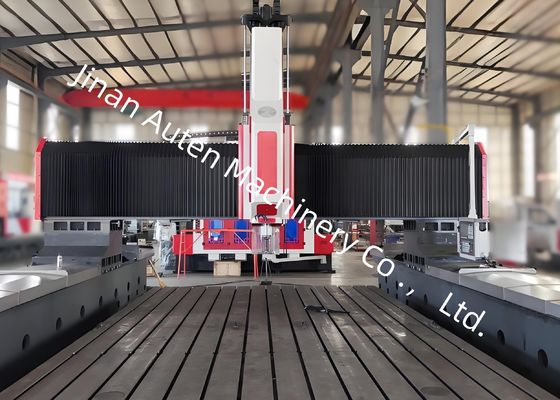

100 মিমি গ্যান্ট্রি উচ্চতা উচ্চ কার্যকারিতা সিএনসি প্লেট ড্রিলিং মেশিন 22kw সার্ভো স্পিন্ডল মোটর শক্তি
সরঞ্জাম প্রয়োগঃ
এই মেশিন সিএনসি গ্যান্ট্রি ড্রিলিং এবং ফ্রিজিং মেশিন সিরিজটি মূলত প্লেট / কাঠামোগত উপাদানগুলির উপর ড্রিলিং, চ্যামফারিং, ট্যাপিং, ফ্রিজিং এবং বোরিং অপারেশনগুলির জন্য ব্যবহৃত হয়।এটি কার্যকরভাবে flanges মত workpieces মধ্যে গর্ত ড্রিল, ডিস্ক, রিং, এবং ফলক কার্যকর পরিসীমা মধ্যে বেধ সঙ্গে। এটি উভয় একক উপাদান অংশ এবং যৌগিক উপকরণ উপর গর্ত এবং অন্ধ গর্ত মাধ্যমে ড্রিল করতে পারেন।মেশিন টুল এর প্রসেসিং ডিজিটালভাবে নিয়ন্ত্রিত হয়এটি স্বয়ংক্রিয়, উচ্চ নির্ভুলতা, বহু-বৈচিত্র্য এবং বৃহত আকারের উত্পাদন সক্ষম করে।
সরঞ্জাম কাঠামোঃ
এই সরঞ্জাম প্রধানত একটি castbed workbench, একটি মোবাইল gantry, একটি মোবাইল saddle, একটি ড্রিলিং এবং ফ্রিলিং পাওয়ার মাথা, একটি স্বয়ংক্রিয় তৈলাক্তকরণ ডিভাইস এবং সুরক্ষা ডিভাইস গঠিত,পরিবাহী শীতল ডিভাইস, একটি ডিজিটাল কন্ট্রোল সিস্টেম, এবং একটি বৈদ্যুতিক সিস্টেম। রোলিং গাইডলাইনগুলি সমর্থন এবং গাইডিং সরবরাহ করে, যখন সুনির্দিষ্ট স্ক্রু ড্রাইভগুলি উচ্চ অবস্থানের নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা নিশ্চিত করে।
1বিছানা এবং কাজের টেবিল:
বিছানা এবং কাজের টেবিলটি ধূসর লোহার (HT250) ইন্টিগ্রেটেড কাস্টিং হিসাবে তৈরি করা হয়, সেকেন্ডারি অ্যানিলিং এবং বয়সের চিকিত্সার মধ্য দিয়ে যায়,এবং বিকৃতি ছাড়া চমৎকার গতিশীল এবং স্ট্যাটিক অনমনীয়তা নিশ্চিত করার জন্য সঠিকভাবে মেশিনযুক্ত হয়. ওয়ার্কটেবিলের পৃষ্ঠের মধ্যে কাজ করা টুকরোগুলিকে শক্ত করার জন্য একটি যুক্তিসঙ্গত বিন্যাসে সাজানো সুনির্দিষ্ট মেশিনযুক্ত টি-স্লট রয়েছে। বিছানার বেসটি প্রতিটি পাশে দুটি উচ্চ-নির্দিষ্ট রৈখিক গাইডলাইন দিয়ে সজ্জিত,গাইডওয়ে স্লাইডে শক্তির অভিন্ন বিতরণ নিশ্চিত করা, মেশিন টুল এর অনমনীয়তা এবং প্রসার্য এবং সংকোচন বাহিনী প্রতিরোধের উল্লেখযোগ্যভাবে উন্নত। ড্রাইভ সিস্টেম দ্বৈত পাশের ড্রাইভ জন্য এসি servo মোটর এবং স্পষ্টতা বল স্ক্রু জোড়া ব্যবহার করে,গ্যান্ট্রিকে Y-অক্ষের সাথে চলতে সক্ষম করেবিছানার বেসে নিয়মিত বোল্টগুলি বিতরণ করা হয়, যা বিছানা এবং কাজের টেবিলের অনুভূমিক স্তরের সুবিধাজনক সমন্বয়কে অনুমতি দেয়।
2মোবাইল গ্যান্ট্রি:
মোবাইল গ্যারেন্ট্রিটি ধূসর লোহার তৈরি (HT250) এবং গ্যারেন্টরির সামনের দিকে ইনস্টল করা দুটি অতি উচ্চ লোড বহনকারী রোলিং লিনিয়ার গাইডওয়ে রয়েছে।যথার্থতা বল স্ক্রু জোড়া এবং একটি সার্ভো মোটর একটি সেট ক্ষমতা মাথা স্লাইড X- অক্ষ দিক সরাতে সক্ষমড্রিলিং পাওয়ার হেডগুলি পাওয়ার হেড স্লাইডে ইনস্টল করা হয়।
3সরে যাওয়া স্যাডল:
চলন্ত স্যাডল একটি যথার্থ ঢালাই লোহা কাঠামোগত উপাদান। এটি দুটি উচ্চ-লোড বহনকারী সিএনসি রৈখিক গাইডওয়ে, একটি যথার্থ বল স্ক্রু সমাবেশগুলির একটি সেট,এবং একটি সার্ভো মোটর সংযুক্ত একটি উচ্চ নির্ভুলতা গ্রহীয় হ্রাসকারীএটিতে একটি নাইট্রোজেন-বালেন্সড সিলিন্ডারও রয়েছে যা বল স্ক্রুতে বোঝা কমাতে এবং এর পরিষেবা জীবন বাড়ানোর জন্য পাওয়ার হেডের ওজনকে ভারসাম্য করে।এটা Z-অক্ষ দিক সরাতে ড্রিলিং শক্তি মাথা ড্রাইভ, দ্রুত খাওয়ানো, কাজ খাওয়ানো, দ্রুত প্রত্যাহার এবং বন্ধের মতো ফাংশন সক্ষম করে। এটিতে স্বয়ংক্রিয় চিপ ব্রেকিং, চিপ অপসারণ এবং বিরতি ফাংশনও রয়েছে।
টেকনিক্যাল প্যারামিটার টেবিলঃ
| নাম |
পয়েন্ট |
প্যারামিটার মান |
| ওয়ার্কপিসের সর্বোচ্চ পরিমাপ |
দৈর্ঘ্য × প্রস্থ (মিমি) |
৩০০০*২৫০০ |
| গ্যান্ট্রি উচ্চতা (মিমি) |
1000 (ফাউন্ডেশনের ভিত্তিতেও নির্ধারণ করা যেতে পারে) |
| ওয়ার্কবেঞ্চ |
টি-স্লটের প্রস্থ (মিমি) |
28 |
| উল্লম্ব র্যাম-টাইপ ড্রিলিং পাওয়ার হেড |
পরিমাণ (ইউনিট) |
1 |
| স্পিন্ডল কোপারের গর্ত |
বিটিআই |
| ড্রিলিং ব্যাসার্ধ (সাধারণ কার্বন ইস্পাত) (মিমি) |
Φ1-Φ90 |
| ট্যাপিং ব্যাসার্ধ (মিমি) |
M3-M30 |
| স্পিন্ডল স্পিড (r/min) |
৩০-৩০০০ |
| সার্ভো স্পিন্ডেল মোটরের শক্তি (কেডব্লিউ) |
২২ কিলোওয়াট |
| স্পিন্ডলের নীচের প্রান্ত থেকে কাজের টেবিলের দূরত্ব (মিমি) |
২০০-১২০০ |
| পাওয়ার হেডের পাশের গতি (এক্স-অক্ষ) |
সর্বাধিক পার্শ্বীয় ভ্রমণ (মিমি) |
2500 |
| পার্শ্বীয় গতির গতি (m/min) |
০-৮ |
| পার্শ্বীয় গতি সার্ভো মোটর শক্তি (কেডব্লিউ) |
4.২*১ |
| গ্যান্ট্রি লম্বা গতি (Y-অক্ষ) |
সর্বাধিক ফিড ভ্রমণ (মিমি) |
3000 |
| ফিডের গতি (মি/মিনিট) |
০-৮ |
| ফিড সার্ভো মোটরের শক্তি (কেডব্লিউ) |
4.২*২ |
| উল্লম্ব স্লাইড ফিড গতি (Z অক্ষ) |
সর্বাধিক ভ্রমণ (মিমি) |
1000 |
| গতি (m/min) |
০-৬ |
| সার্ভো মোটরের শক্তি (কেডব্লিউ) |
3.6*1 (ব্রেক) |
| তিন অক্ষের অবস্থান সঠিকতা |
X/Y/Z/A/B/C |
± 0.015/1000 মিমি |
| তিন-অক্ষ পুনরাবৃত্তি অবস্থান সঠিকতা |
X/Y/Z/A/B/C |
±0.01/1000 মিমি |
| বাহ্যিক মাত্রা |
৮২০০*৬৫০০*৫০০০ মিমি |
