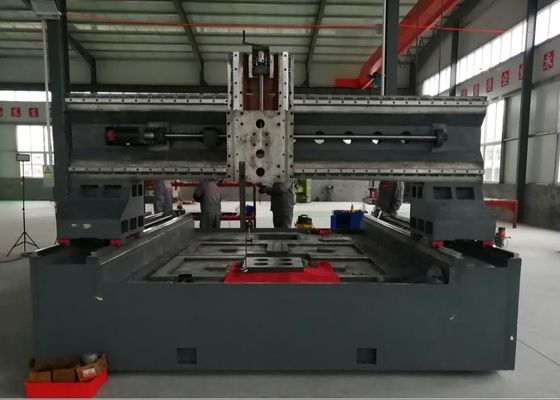

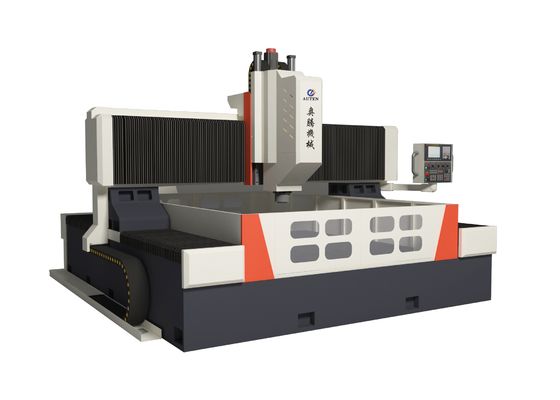

CNC প্লেট ড্রিলিং এবং মিলিং মেশিন ১৬০০*১৬০০মিমি ওয়ার্কপিস প্রিসিশন বল স্ক্রু সার্ভো মোটর

সিএনসি প্লেট ড্রিলিং এবং মিলিং মেশিন মডেল PHD1৬Φ75 মিমি৬


মেশিনের গঠন:
মেশিনের বেডটি ঢালাই করা, প্রধানত ওয়ার্কটেবিল, মুভেবেল গ্যান্ট্রি, মুভেবেল স্লাইডিং স্যাডেল, ড্রিলিং এবং মিলিং পাওয়ার হেড, স্বয়ংক্রিয় লুব্রিকেশন ডিভাইস, সুরক্ষা ডিভাইস, সার্কুলেটিং কুলিং ডিভাইস, ডিজিটাল কন্ট্রোল সিস্টেম, বৈদ্যুতিক সিস্টেম ইত্যাদি নিয়ে গঠিত। রোলিং হার্ড রেল পেয়ার সমর্থন এবং গাইডেন্স, নির্ভুলতা লিড স্ক্রু পেয়ার ড্রাইভ, মেশিন টুলের উচ্চ পজিশনিং নির্ভুলতা এবং পুনরাবৃত্তি পজিশনিং নির্ভুলতা রয়েছে।
১. ওয়ার্কবেঞ্চওয়ার্কবেঞ্চটি ধূসর লোহা (HT250) দিয়ে তৈরি, যা সেকেন্ডারি টেম্পারিং এবং ভাইব্রেশন বার্ধক্য চিকিত্সা দ্বারা সমাপ্ত, ভাল দৃঢ়তা এবং কোন বিকৃতি নেই। কাজের পৃষ্ঠটি ঢালাই কাঠামো গ্রহণ করে।
২. মুভেবেল গ্যান্ট্রি:
মুভেবেল গ্যান্ট্রি ধূসর ঢালাই লোহা (HT250) দিয়ে তৈরি। গ্যান্ট্রির সামনের দিকে দুটি অতি-উচ্চ লোড-বহনকারী রোলিং লিনিয়ার গাইড পেয়ার, একটি নির্ভুল বল স্ক্রু সেট এবং একটি সার্ভো মোটর রয়েছে, যাতে পাওয়ার হেড স্লাইডটিকে Y অক্ষ হিসাবে ব্যবহার করা হয়। একই দিকে সরানোর সময়, ড্রিলিং পাওয়ার হেড পাওয়ার হেড স্লাইড প্লেটে ইনস্টল করা হয়। গ্যান্ট্রি মুভমেন্ট একটি নির্ভুল কাপলিং এর মাধ্যমে সার্ভো মোটর দ্বারা চালিত বল স্ক্রু এর ঘূর্ণন দ্বারা উপলব্ধি করা হয়।
৩. মুভেবেল স্যাডেল:



স্লাইডিং স্যাডেল একটি নির্ভুল ঢালাই লোহার কাঠামো। স্লাইডিং স্যাডেলে দুটি অতি-উচ্চ লোড-বহনকারী CNC হার্ড-ট্র্যাক স্লাইডিং টেবিল, একটি নির্ভুল বল স্ক্রু পেয়ার সেট এবং ড্রিলিং পাওয়ার হেডকে Z-অক্ষে সরানোর জন্য সার্ভো মোটরের সাথে সংযুক্ত একটি উচ্চ-নির্ভুলতা প্ল্যানেটারি হ্রাসকারী রয়েছে, যা পাওয়ার হেডের দ্রুত ফরোয়ার্ড, ওয়ার্ক ফরোয়ার্ড, দ্রুত বিপরীত, স্টপ এবং অন্যান্য ক্রিয়াগুলি উপলব্ধি করতে পারে। এটির স্বয়ংক্রিয় চিপিং, চিপ অপসারণ এবং বিরতির কাজ রয়েছে।
৪. ড্রিলিং পাওয়ার হেড:



ড্রিলিং পাওয়ার হেড একটি ডেডিকেটেড সার্ভো স্পিন্ডেল মোটর গ্রহণ করে এবং গিয়ারযুক্ত সিঙ্ক্রোনাস বেল্ট টর্ক বাড়ানোর জন্য হ্রাস করে নির্ভুল স্পিন্ডেল চালায়। স্পিন্ডেল স্টেপলেস স্পিড পরিবর্তন অর্জনের জন্য প্রথম তিনটি পিছনের দুটি পাঁচ-সারি জাপানি কৌণিক যোগাযোগ বিয়ারিং গ্রহণ করে। স্পিন্ডেল একটি বায়ুসংক্রান্ত টুল পরিবর্তন সিস্টেমের সাথে সজ্জিত যা সরঞ্জাম প্রতিস্থাপনকে দ্রুত এবং সুবিধাজনক করে তোলে, ফিড একটি সার্ভো মোটর এবং একটি বল স্ক্রু দ্বারা চালিত হয়। X এবং Y অক্ষ লিঙ্ক করা যেতে পারে, আধা-ক্লোজড লুপ কন্ট্রোল ব্যবহার করে, যা লিনিয়ার এবং বৃত্তাকার ইন্টারপোলেশন ফাংশন উপলব্ধি করতে পারে। স্পিন্ডেল এন্ড একটি BT50 টেপার হোল, উচ্চ-গতির ঘূর্ণমান জয়েন্ট দিয়ে সজ্জিত এবং জল নিষ্কাশনের জন্য উচ্চ-গতির ইউ-ড্রিলিং সেন্টার ব্যবহার করতে পারে।


ওয়ার্কপিসের আকারদৈর্ঘ্যxপ্রস্থ১৬০০x১৬০০ মিমি
