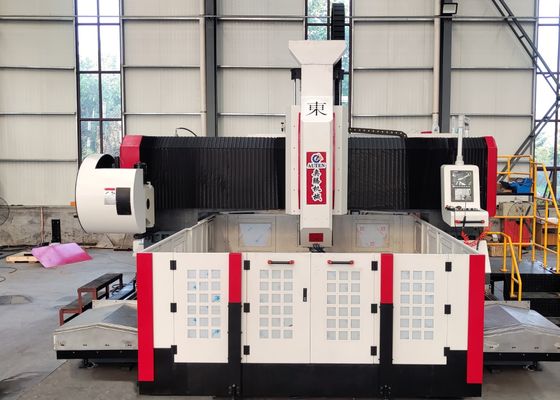

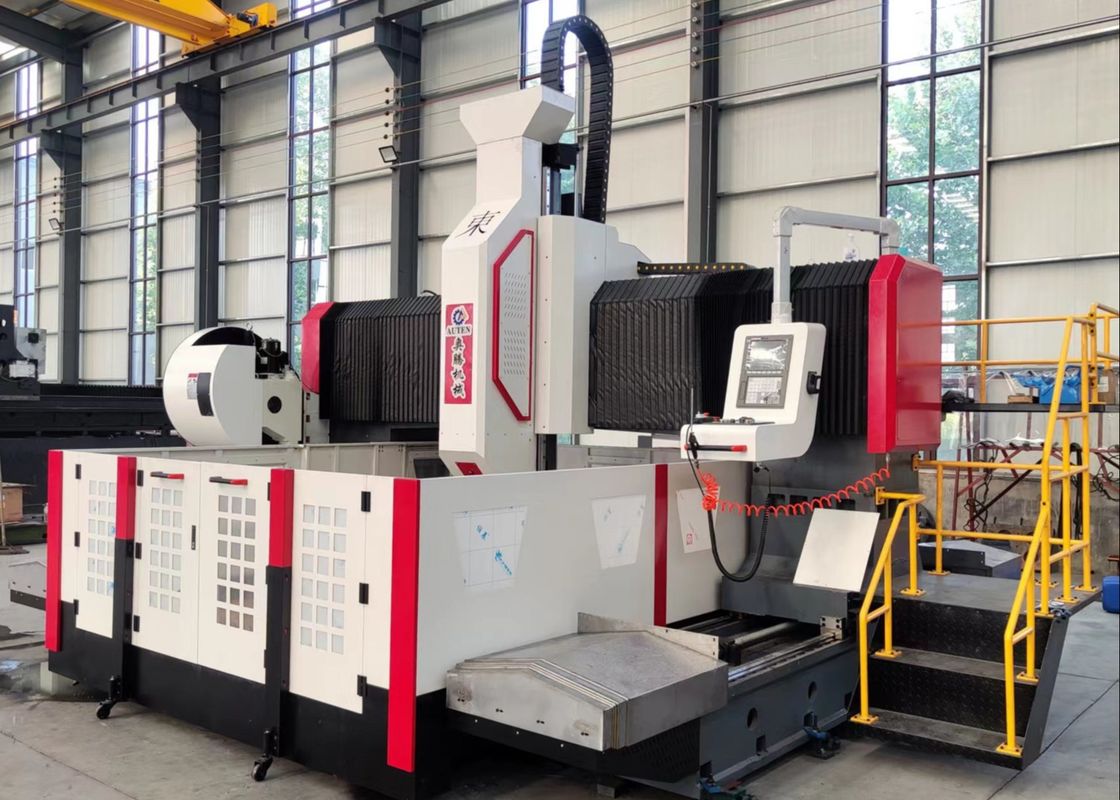

উচ্চ দক্ষতা প্রক্রিয়াকরণের জন্য উচ্চ গতির সিএনসি প্লেট ড্রিলিং এবং ফ্রিলিং মেশিন

High Speed CNC Plate Drilling and Milling Machine Model PHD2525

অ্যাপ্লিকেশন:

প্লেট/কাঠামো অংশগুলির ড্রিলিং, চ্যামফারিং, টেপিং এবং মিলিংয়ের জন্য ব্যবহৃত হয়।

এটি প্রধানত ফ্ল্যাঞ্জ, ডিস্ক, রিং, প্লেট এবং অন্যান্য ওয়ার্কপিসের উচ্চ-দক্ষতা ড্রিলিং প্রক্রিয়াকরণের জন্য ব্যবহৃত হয় যার বেধ কার্যকর সীমার মধ্যে। একক উপাদান অংশ এবং যৌগিক উপকরণগুলিতে ছিদ্র এবং অন্ধ গর্ত তৈরি করা যেতে পারে। মেশিন টুলের যন্ত্র প্রক্রিয়াটি ডিজিটালভাবে নিয়ন্ত্রিত এবং অপারেশনটি খুবই সুবিধাজনক। এটি অটোমেশন, উচ্চ নির্ভুলতা, একাধিক প্রকার এবং ব্যাপক উত্পাদন উপলব্ধি করতে পারে।

মেশিনের গঠন:

মেশিন বেডটি ঢালাই করা হয়, প্রধানত ওয়ার্কটেবিল, মুভেবল গ্যান্ট্রি, মুভেবল স্লাইডিং স্যাডেল, ড্রিলিং এবং মিলিং পাওয়ার হেড, স্বয়ংক্রিয় লুব্রিকেশন ডিভাইস, সুরক্ষা ডিভাইস, সার্কুলেটিং কুলিং ডিভাইস, ডিজিটাল কন্ট্রোল সিস্টেম, বৈদ্যুতিক সিস্টেম ইত্যাদি নিয়ে গঠিত। রোলিং হার্ড রেল জোড়া সমর্থন এবং নির্দেশিকা, নির্ভুলতা লিড স্ক্রু জোড়া ড্রাইভ, মেশিন টুলের উচ্চ পজিশনিং নির্ভুলতা এবং পুনরাবৃত্তি পজিশনিং নির্ভুলতা রয়েছে।

1. বেড এবং ওয়ার্কবেঞ্চ:

বেড একটি আয়তক্ষেত্রাকার টিউব ঢালাই করা অংশ, যা প্রক্রিয়াকরণের আগে উচ্চ তাপমাত্রায় অ্যানিল করা হয় এবং স্ট্রেস অপসারণের জন্য আধা-ফিনিশিংয়ের পরে দুবার অ্যানিল করা হয় এবং তারপরে ফিনিশ প্রক্রিয়াকরণ করা হয়, যা মেশিন টুলের নির্ভুলতার স্থিতিশীলতা নিশ্চিত করতে পারে। ওয়ার্কটেবিলটি ধূসর লোহার (HT250) একটি অবিচ্ছেদ্য ঢালাই, যা সেকেন্ডারি অ্যানিলিং এবং বার্ধক্য চিকিত্সার পরে সমাপ্ত হয়, ভাল গতিশীল এবং স্ট্যাটিক কঠোরতা এবং কোন বিকৃতি নেই। ওয়ার্ক সারফেস প্লেনে ওয়ার্কপিস ক্ল্যাম্প করার জন্য সুপরিকল্পিত টি-স্লট রয়েছে। বেডের বেসের উভয় পাশে দুটি উচ্চ-নির্ভুলতা লিনিয়ার গাইড স্থাপন করা হয়েছে, যাতে গাইড রেলগুলি সমানভাবে চাপযুক্ত হতে পারে এবং মেশিন টুলের কঠোরতা এবং প্রসার্য এবং কম্প্রেশন ক্ষমতা ব্যাপকভাবে উন্নত করতে পারে। ড্রাইভ সিস্টেম এসি সার্ভো মোটর এবং নির্ভুলতা বল স্ক্রু জোড়া গ্রহণ করে। গ্যান্ট্রিকে Y-অক্ষ দিকে সরান। বেডের নীচের পৃষ্ঠে নিয়মিত বোল্ট বিতরণ করা হয়, যা সহজেই বেড ওয়ার্কবেঞ্চের স্তর সামঞ্জস্য করতে পারে।

মোবাইল গ্যান্ট্রি

মোবাইল গ্যান্ট্রিটি ধূসর লোহা (HT250) দিয়ে ঢালাই করা হয় এবং গ্যান্ট্রির সামনের দিকে দুটি অতি-উচ্চ লোড-বহনকারী লিনিয়ার গাইড রেল স্থাপন করা হয়। একটি নির্ভুলতা বল স্ক্রু জোড়া এবং একটি সার্ভো মোটর পাওয়ার হেড স্লাইড প্লেটটিকে X-অক্ষ দিকে সরিয়ে দেয় এবং ড্রিলিং পাওয়ার হেডগুলি পাওয়ার হেড স্লাইড প্লেটে স্থাপন করা হয়। গ্যান্ট্রির গতি বল স্ক্রু-এর বল নাট-এর ঘূর্ণন চালানোর জন্য সার্ভো মোটর দ্বারা উপলব্ধি করা হয়।

Specifications:
