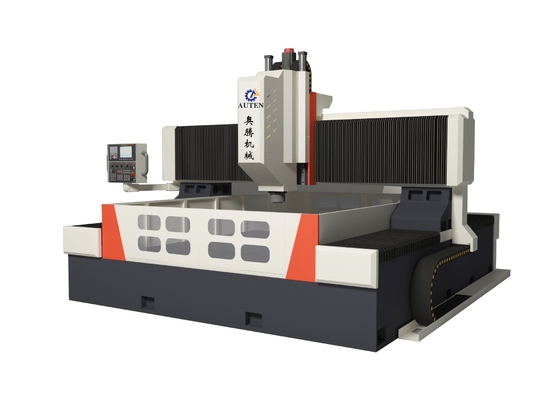

3000 * 3000 ওয়ার্কপিস আকার সিএনসি প্লেট ড্রিলিং মেশিন মডেল PHD3030 30 KW সার্ভো স্পিন্ডল মোটর শক্তি
ড্রিলিং পাওয়ার হেডঃ
ড্রিলিং পাওয়ার হেড একটি ডেডিকেটেড সার্ভো স্পিন্ডল মোটর গ্রহণ করে এবং গিয়ারযুক্ত সিঙ্ক্রোনস বেল্টটি যথার্থ স্পিন্ডল চালানোর জন্য টর্ক বাড়ানোর জন্য হ্রাস করে।স্পিন্ডল প্রথম তিনটি পিছন দুই পাঁচ সারি জাপানি কৌণিক যোগাযোগ bearings গ্রহণ ধাপে ধাপে গতি পরিবর্তন অর্জন করতে. স্পিন্ডল একটি বায়ুসংক্রান্ত সরঞ্জাম পরিবর্তন সিস্টেম দিয়ে সজ্জিত করা হয় সরঞ্জাম প্রতিস্থাপন সক্ষম দ্রুত এবং সুবিধাজনক, খাওয়ানো একটি servo মোটর এবং একটি বল স্ক্রু দ্বারা চালিত হয়। X এবং Y অক্ষ সংযুক্ত করা যেতে পারে,অর্ধ-বন্ধ লুপ নিয়ন্ত্রণ ব্যবহার করে, যা রৈখিক এবং বৃত্তাকার অন্তর্ভুক্তি ফাংশন উপলব্ধি করতে পারে। স্পিন্ডল শেষটি একটি BT50 কোপার গর্ত, ইতালীয় রটোফোর্স উচ্চ গতির ঘূর্ণন জয়েন্ট দিয়ে সজ্জিত,এবং উচ্চ গতির ইউ-ড্রিলিং সেন্টার ব্যবহার করতে পারেন জল স্রাব.
স্বয়ংক্রিয় তৈলাক্তকরণ ডিভাইস এবং সুরক্ষা ডিভাইসঃ
তাইওয়ানের মূল ভলিউম্যাট্রিক আংশিক চাপ স্বয়ংক্রিয় তৈলাক্তকরণ ডিভাইস দিয়ে সজ্জিত, এটি স্বয়ংক্রিয়ভাবে বিভিন্ন গতি জোড়া যেমন গাইড রেল, স্ক্রু, র্যাক ইত্যাদি তৈলাক্ত করতে পারে,অন্ধ কোণ ছাড়া, এবং মেশিন টুল এর সেবা জীবন নিশ্চিত। মেশিন টুল এর X অক্ষ এবং Y অক্ষ ধুলো প্রতিরোধী প্রতিরক্ষামূলক কভার দিয়ে সজ্জিত করা হয়,এবং স্প্ল্যাশ-প্রমাণ baffles কাজের বেঞ্চ চারপাশে ইনস্টল করা হয়.
জিএসকে সিএনসি কন্ট্রোল সিস্টেম:
GSK সিএনসি ড্রিলিং মেশিন বিশেষ সিস্টেম. মোটর একটি উচ্চ নির্ভুলতা পরম মান সিরিজ servo মোটর, RS232 ইন্টারফেস এবং রঙ প্রদর্শন, চীনা অপারেশন ইন্টারফেস দ্বারা চালিত হয়,অন সাইট/বাহ্যিক ইউএসবি ইনপুট.
1. চিপ ব্রেকিং ফাংশন সহ, চিপ ব্রেকিং সময় এবং চিপ ব্রেকিং চক্রটি ম্যান-মেশিন ইন্টারফেসে সেট করা যেতে পারে।
2. টুল উত্তোলন ফাংশন সঙ্গে, টুল উত্তোলন উচ্চতা মানুষ-মেশিন ইন্টারফেস উপর সেট করা যেতে পারে। এই উচ্চতা ড্রিল যখন, ড্রিল দ্রুত workpiece উপরের দিকে উত্থাপিত হয়,এবং তারপরে ফোঁটা, তারপর দ্রুত এগিয়ে ড্রিলিং পৃষ্ঠ এবং স্বয়ংক্রিয়ভাবে স্যুইচ।
3কেন্দ্রীয় অপারেশন কন্ট্রোল বক্স এবং হ্যান্ডহেল্ড ইউনিটগুলি প্রোগ্রামিং, স্টোরেজ, প্রদর্শন এবং যোগাযোগকে সহজ করার জন্য সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করে।অপারেশন ইন্টারফেস মানুষের-মেশিন কথোপকথন ফাংশন আছে, ত্রুটি ক্ষতিপূরণ, এবং স্বয়ংক্রিয় বিপদাশঙ্কা.
4. সরঞ্জাম প্রক্রিয়াকরণের আগে গর্ত অবস্থান পূর্বরূপ এবং পুনরায় পরিদর্শন ফাংশন আছে, এবং অপারেশন খুব সুবিধাজনক।
কেন্দ্রীয় জল পরিস্রাবণ সিস্টেমঃ
একটি কেন্দ্রীয় জল ফিল্টারিং সিস্টেম দিয়ে সজ্জিত, যা কার্যকরভাবে কাটা শীতল তরল মধ্যে অমেধ্য ফিল্টার করতে পারেন।অভ্যন্তরীণ জল স্প্রে সিস্টেম প্রক্রিয়াজাতকরণ সময় টুল উপর লোহা পিন থেকে ঘূর্ণিত প্রতিরোধ করতে পারেন, সরঞ্জাম পরিধান হ্রাস, সরঞ্জাম জীবন প্রসারিত, workpiece পৃষ্ঠ সমাপ্তি উন্নত, এবং টুল টিপ উচ্চ চাপ জল আউটলেট পিন ভাল workpiece পৃষ্ঠ রক্ষা করতে পারেন,উচ্চ গতির ঘূর্ণন জয়েন্ট রক্ষা, ঘূর্ণন জয়েন্ট ব্লক থেকে অমেধ্য প্রতিরোধ, এবং workpiece সামগ্রিক মানের উন্নত এবং কাজ দক্ষতা উন্নত।
এসবিশেষ উল্লেখ:
| ওয়ার্কপিসের আকার |
LxW |
৩০০০x৩০০০ মিমি |
| গ্যান্ট্রি উচ্চতা |
৮০০ মিমি |
| ড্রিলিং পাওয়ার হেড |
কুইটি। |
1 |
| স্পিন্ডল কোপ |
বিটিআই |
| সর্বাধিক ড্রিলিং ব্যাসার্ধ |
Φ80 মিমি |
| সর্বোচ্চ.ঘনতা |
≤১৮০ মিমি |
| ট্যাপিং ব্যাসার্ধ |
M3-M28 মিমি |
| স্পিন্ডল গতি |
30~3000 r/min |
| সার্ভো স্পিন্ডেল মোটর পাওয়ার |
৩০ কিলোওয়াট |
| স্পিন্ডলের নীচের প্রান্ত থেকে কাজের টেবিলের দূরত্ব |
২০০-৮০০ মিমি |
|
পাওয়ার হেডের পাশের গতি
(এক্স অক্ষ)
|
সর্বাধিক অনুভূমিক স্ট্রোক |
৩০০০ মিমি |
| পার্শ্বীয় গতির গতি |
0 ~ 9 r/min |
| পার্শ্বীয় গতির জন্য সার্ভো মোটর শক্তি |
১x২.৪ কিলোওয়াট |
| গ্যান্ট্রি লম্বা গতি (Y অক্ষ) |
সর্বাধিক ফিড স্ট্রোক |
৩০০০ মিমি |
| ফিড চলমান গতি |
০-৯ মিটার/মিনিট |
| ফিড সার্ভো মোটরের শক্তি |
২x২.৪ কিলোওয়াট |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বাধিক স্ট্রোক |
৬০০ মিমি |
| চলমান গতি |
০-৮ মিটার/মিনিট |
| সার্ভো মোটর শক্তি |
১x২.৪ কিলোওয়াট |
| তিন অক্ষের অবস্থান সঠিকতা |
X/Y/Z/A/B/C |
০-০.০২ মিমি/১০০০ মিমি |
| তিন-অক্ষ পুনরাবৃত্তি অবস্থান সঠিকতা |
X/Y/Z/A/B/C |
০-০.০১ মিমি/১০০০ মিমি |
| মেশিনের ওজন |
/ |
প্রায় ২৮ টন |
| সামগ্রিক আকার |
LxWxH |
4800x4500x3200 মিমি |
