T স্লট প্রস্থ 28mm ফ্ল্যাঞ্জ সিএনসি প্লেট ড্রিলিং মেশিন 100mm সর্বোচ্চ ব্যাসার্ধ

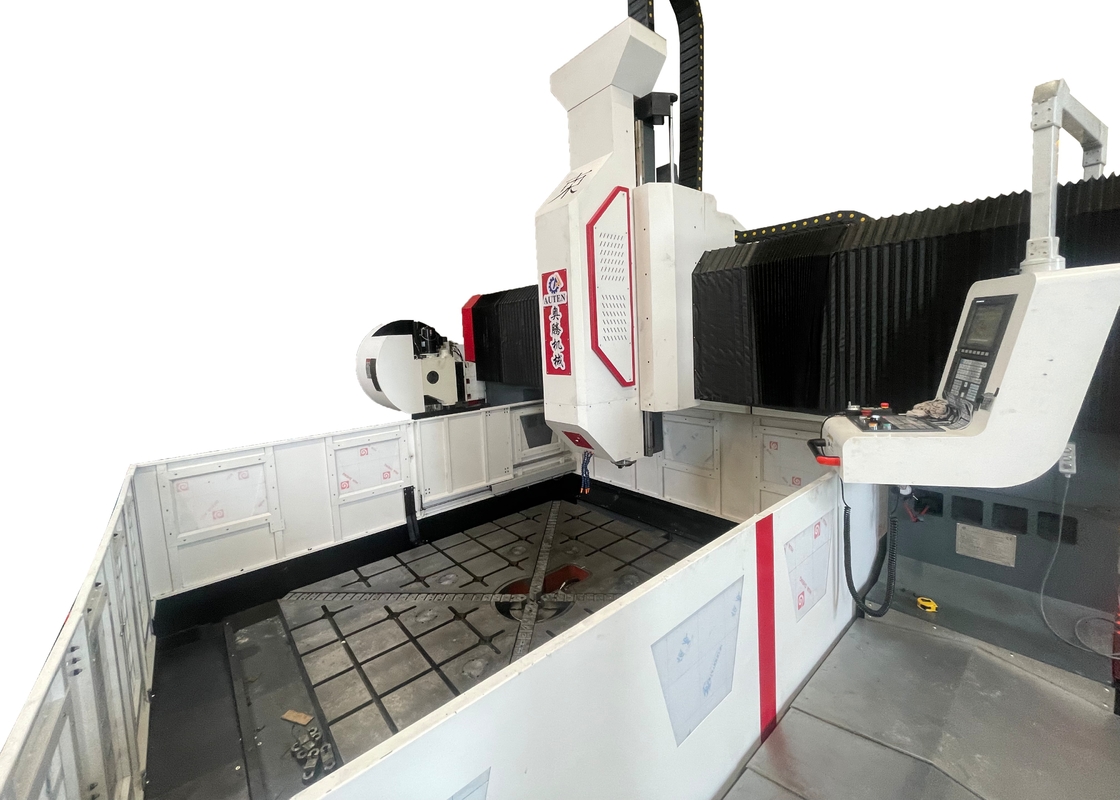

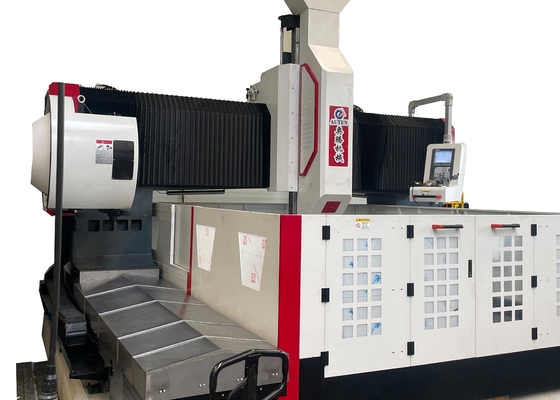

মডেল PHD2525 ফ্ল্যাঞ্জ প্লেট সিএনসি প্লেট ড্রিলিং মেশিন 100mm সর্বোচ্চ ড্রিলিং ব্যাসার্ধ

প্রয়োগঃ

প্লেট এবং কাঠামোগত উপাদানগুলির ড্রিলিং, চ্যামফারিং, ট্যাপিং এবং ফ্রেজিংয়ের জন্য ব্যবহৃত হয়।

এটি মূলত কার্যকর প্রক্রিয়াকরণের পরিসরের মধ্যে বেধ সহ ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং প্লেট সহ ওয়ার্কপিসের জন্য উচ্চ-কার্যকারিতা ড্রিলিং অপারেশনগুলির জন্য নিবেদিত।একক উপাদান অংশ এবং যৌগিক উপকরণ উভয় মাধ্যমে গর্ত এবং অন্ধ গর্ত ড্রিলিং অর্জনযোগ্য. মেশিন টুল এর যন্ত্রপাতি প্রক্রিয়া ডিজিটালভাবে নিয়ন্ত্রিত হয়, অত্যন্ত সুবিধাজনক অপারেশন বৈশিষ্ট্য, এবং এটি স্বয়ংক্রিয় উপলব্ধি করতে সক্ষম,উচ্চ নির্ভুলতা উৎপাদন একাধিক জাতের এবং ভর পরিমাণে.

ড্রিলিং পাওয়ার হেডঃ

ড্রিলিং পাওয়ার হেড একটি বিশেষ সার্ভো স্পিন্ডল মোটর গ্রহণ করে, যা টর্ককে হ্রাস এবং বাড়ানোর জন্য দাঁতের সিঙ্ক্রোনস বেল্টের মাধ্যমে বিশেষ নির্ভুলতা স্পিন্ডলকে চালিত করে।প্রতিস্থাপন দ্রুত এবং সহজ, এবং খাওয়ানো একটি সার্ভো মোটর এবং একটি বল স্ক্রু দ্বারা চালিত হয়। এক্স এবং ওয়াই অক্ষগুলি সংযুক্ত করা যেতে পারে এবং রৈখিক এবং বৃত্তাকার অন্তর্ভুক্তি ফাংশন উপলব্ধি করতে অর্ধ-বন্ধ লুপ নিয়ন্ত্রণ গ্রহণ করা হয়।স্পিন্ডল শেষ একটি BT50 conper গর্ত, একটি উচ্চ গতির ঘূর্ণন জয়েন্ট দিয়ে সজ্জিত, যা উচ্চ গতির ইউ-ড্রিল কেন্দ্র জল দিয়ে প্রক্রিয়া করা যেতে পারে।

ট্রান্সমিশন ডিভাইসঃ

তাইওয়ান থেকে আমদানি করা গাইড রেল এবং স্লাইডারগুলির উচ্চ-নির্ভুল নকশা গ্রহণ করে এটি মসৃণভাবে চালিত হয় এবং কার্যকরভাবে ভারী লোড ক্ষমতা উন্নত করে।

a. এক্স-অক্ষ এবং জেড-অক্ষ যথাক্রমে দুটি রোলিং লিনিয়ার গাইড রেলের আকারে রয়েছে যা পাশের এবং লম্বা গতির জন্য গাইড এবং লোড বহনকারী রেল।এটি উচ্চ গতির খননের প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করতে পারেএক্স-অক্ষ জেড-অক্ষের ট্রান্সমিশনটি রেখাযুক্ত গতি উপলব্ধি করতে ঘোরানোর জন্য যথার্থ বল স্ক্রু চালানোর জন্য এসি সার্ভো মোটর গ্রহণ করে।

b. Y-অক্ষের উভয় পাশে দুটি ভারী-ডুয়িং রোলিং লিনিয়ার গাইড রেল রয়েছে এবং Y-অক্ষের স্লাইডিং ট্র্যাক গঠনের জন্য প্রতিটি গাইড রেলের উপর দুটি বর্গাকার রেল স্লাইডার ইনস্টল করা হয়েছে।এটা উচ্চ অনমনীয়তা এবং gantry ফ্রেম এর শক্তি প্রয়োজনীয়তা পূরণ করতে পারেন, এবং ছোট ঘর্ষণ সহগ, দ্রুত চলমান গতি, ভাল কম্পন শোষণ কর্মক্ষমতা এবং দীর্ঘ সেবা জীবন প্রযুক্তিগত সুবিধা পূরণ করতে পারেন।এক্স-অক্ষ ট্রান্সমিশন দ্বৈত servo মোটর সিঙ্ক্রোন ড্রাইভ প্রযুক্তি গ্রহণ করে, অর্থাৎ, প্রতিটি পাশের একটি সার্ভো মোটর বল স্ক্রুকে সিঙ্ক্রোনভাবে ঘোরানোর জন্য চালিত করে, যা গ্যারেন্ট্রি ফ্রেমকে সরিয়ে দেয় এবং সিএনসি মেশিনিং উপলব্ধি করে।

স্বয়ংক্রিয় লুব্রিকেটিং ডিভাইস এবং সুরক্ষা ডিভাইসঃ

এই মেশিন টুল তাইওয়ান মূল ভলিউমেট্রিক আংশিক চাপ স্বয়ংক্রিয় তৈলাক্তকরণ ডিভাইস দিয়ে সজ্জিত করা হয়, যা স্বয়ংক্রিয়ভাবে যেমন গাইড রেল, সীসা স্ক্রু, racks হিসাবে চলন্ত জোড়া তৈলাক্ত করতে পারেন,মেশিন টুলের সেবা জীবন নিশ্চিত করার জন্য, বিনা বন্ধ প্রান্তে, ইত্যাদি। মেশিন টুলের X- অক্ষ এবং Y- অক্ষ ধুলো-প্রতিরোধী ঢাল দিয়ে সজ্জিত করা হয়,এবং একটি জলরোধী স্প্ল্যাশ প্লেট কাজের টেবিলের চারপাশে ইনস্টল করা হয়.

কেন্দ্রীয় জল প্রবাহ ব্যবস্থাঃ

মেশিনটি স্ট্যান্ডার্ড হিসাবে একটি কেন্দ্রীয় জল আউটলেট সিস্টেমের সাথে সজ্জিত। অভ্যন্তরীণ জল আউটলেট সিস্টেম প্রক্রিয়াজাতকরণের সময় লোহার পিনটি সরঞ্জামটির চারপাশে আবৃত হতে বাধা দিতে পারে, সরঞ্জাম পরিধান হ্রাস করতে পারে,সরঞ্জাম জীবন বাড়ান, এবং workpiece এর পৃষ্ঠ সমাপ্তি উন্নত। workpiece এর পৃষ্ঠ রক্ষা করুন, উচ্চ গতির ঘূর্ণন জয়েন্ট রক্ষা করুন, ঘূর্ণন জয়েন্ট ব্লক থেকে অমেধ্য প্রতিরোধ,সামগ্রিকভাবে ওয়ার্কপিসের গুণমান উন্নত করা, এবং কাজের দক্ষতা বৃদ্ধি।

এসবিশেষ উল্লেখ:
