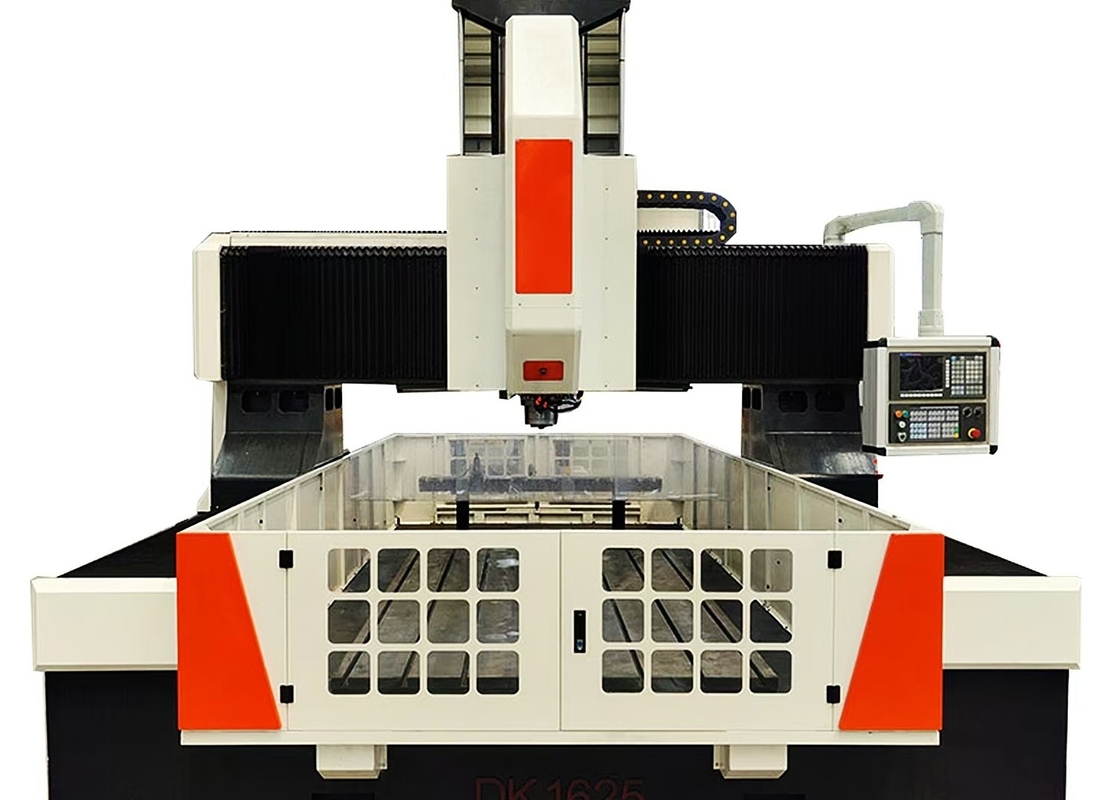

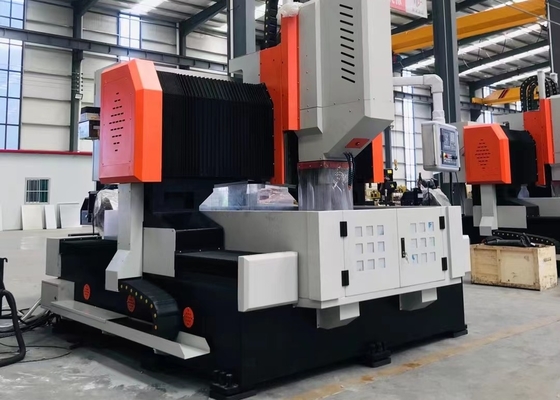

PHD2016 মডেল সিএনসি প্লেট ড্রিলিং মেশিন 40mm সর্বোচ্চ ড্রিলিং ব্যাসার্ধ 100mm সর্বোচ্চ বেধ

PHD2016 মডেল CNC প্লেট ড্রিলিং মেশিন 40mm সর্বোচ্চ ড্রিলিং ব্যাস 100mm সর্বোচ্চ পুরুত্ব

প্রয়োগ:

CNC গ্যান্ট্রি ড্রিলিং এবং মিলিং মেশিনটি প্রধানত প্লেট এবং কাঠামোগত উপাদান, যেমন ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং প্লেটগুলির ড্রিলিং, চ্যামফারিং, টেপিং এবং মিলিংয়ের জন্য ডিজাইন করা হয়েছে, যার কার্যকরী প্রক্রিয়াকরণ পরিসরের মধ্যে ওয়ার্কপিসের পুরুত্ব রয়েছে। এটি একক-উপাদান অংশ এবং যৌগিক উভয় উপকরণে ছিদ্র এবং অন্ধ গর্ত ড্রিলিং করতে সক্ষম করে। মেশিনিং প্রক্রিয়াটি ডিজিটালভাবে নিয়ন্ত্রিত, যা উন্নত অপারেশনাল সুবিধা প্রদান করে এবং এটি একাধিক প্রকার এবং বৃহৎ পরিমাণে স্বয়ংক্রিয়, উচ্চ-নির্ভুল উত্পাদন সমর্থন করে।

সরঞ্জামের গঠন:

এটি প্রধানত একটি বেড ওয়ার্কটেবিল, একটি মোবাইল গ্যান্ট্রি, একটি মোবাইল স্লাইড স্যাডেল, একটি ড্রিলিং এবং মিলিং পাওয়ার হেড, একটি স্বয়ংক্রিয় লুব্রিকেশন ডিভাইস, একটি সুরক্ষা ডিভাইস, একটি সার্কুলেটিং কুলিং ডিভাইস, একটি সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা, একটি বৈদ্যুতিক ব্যবস্থা এবং অন্যান্য উপাদান দ্বারা গঠিত। রোলিং গাইড জোড়া দ্বারা সমর্থিত এবং পরিচালিত এবং নির্ভুলতা লিড স্ক্রু জোড়া দ্বারা চালিত, মেশিন টুল উচ্চ পজিশনিং নির্ভুলতা এবং পুনরাবৃত্তি পজিশনিং নির্ভুলতা অর্জন করে।

মেশিন বেড এবং ওয়ার্কবেঞ্চ:

মেশিন বেডটি ওয়েল্ডিংয়ের মধ্য দিয়ে যায়, তারপরে অ্যানিলিং এবং নির্ভুল মেশিনিং করা হয়, যার ফলে শূন্য বিকৃতির সাথে ব্যতিক্রমী গতিশীল এবং স্ট্যাটিক দৃঢ়তা পাওয়া যায়। বেড বেসের উভয় পাশে দুটি উচ্চ-নির্ভুলতা লিনিয়ার গাইড মাউন্ট করা হয়, যা গাইড স্লাইডারগুলিতে অভিন্ন বল বিতরণ নিশ্চিত করে এবং উল্লেখযোগ্যভাবে মেশিন টুলের দৃঢ়তা, প্রসার্য শক্তি এবং সংকোচনের প্রতিরোধ ক্ষমতা বৃদ্ধি করে। ড্রাইভ সিস্টেমটি ডাবল-পার্শ্বযুক্ত ড্রাইভের জন্য নির্ভুল বল স্ক্রু অ্যাসেম্বলির সাথে যুক্ত এসি সার্ভো মোটর ব্যবহার করে, যা গ্যান্ট্রিকে Y-অক্ষের সাথে সরানোর ক্ষমতা দেয়। এছাড়াও, ওয়ার্কবেঞ্চটি একটি জলবাহী সিলিন্ডার ক্ল্যাম্পিং সিস্টেমের সাথে সজ্জিত।

ড্রিলিং হেড:

ড্রিলিং পাওয়ার হেড একটি ডেডিকেটেড সার্ভো স্পিন্ডেল মোটর ব্যবহার করে, যা একটি বিশেষ নির্ভুলতা স্পিন্ডেলের সাথে একটি দাঁতযুক্ত সিঙ্ক্রোনাস বেল্টের মাধ্যমে শক্তি প্রেরণ করে টর্ক আউটপুট বাড়ায়। স্পিন্ডেলটি একটি জাপানি কৌণিক যোগাযোগ বিয়ারিং কনফিগারেশন (সামনে চারটি সারি এবং পিছনে দুটি সারি) দিয়ে সজ্জিত, যা স্টেপলেস গতি সমন্বয় করতে সক্ষম করে। একটি নিউমেটিক টুল-পরিবর্তন ব্যবস্থা স্পিন্ডেলের সাথে একত্রিত করা হয়েছে, যা দ্রুত এবং সুবিধাজনক সরঞ্জাম প্রতিস্থাপন নিশ্চিত করে।

ফিড মুভমেন্ট একটি সার্ভো মোটর দ্বারা একটি বল স্ক্রু এর সাথে মিলিত হয়ে চালিত হয়। X এবং Y অক্ষগুলি সংযোগ কার্যকারিতা সমর্থন করে এবং আধা-বদ্ধ-লুপ নিয়ন্ত্রণ ব্যবহার করে, যা লিনিয়ার এবং বৃত্তাকার ইন্টারপোলেশন অপারেশন সক্ষম করে। স্পিন্ডেল প্রান্তে একটি BT50 টেপার হোল রয়েছে, যা একটি উচ্চ-গতির রোটারি জয়েন্ট দিয়ে লাগানো হয়েছে এবং একটি কেন্দ্র আউটলেট সহ একটি উচ্চ-গতির ইউ-ড্রিল দিয়ে প্রক্রিয়াকরণ করতে সক্ষম।

স্পেসিফিকেশন:
