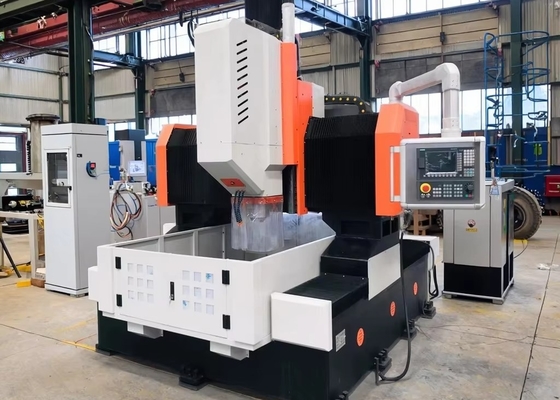

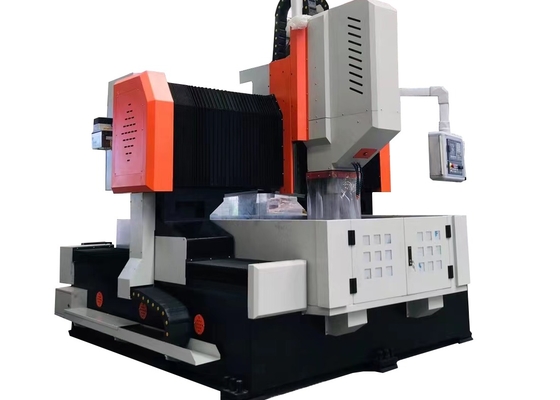

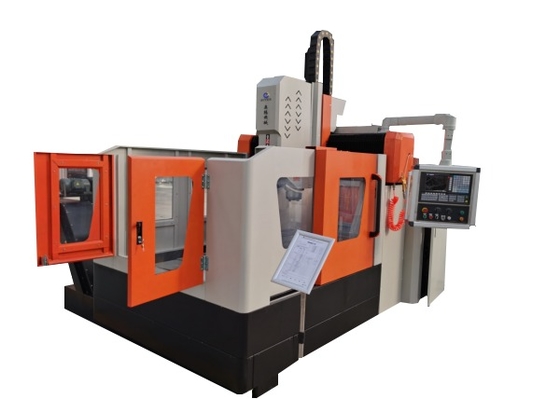

2000x1600mm ওয়ার্কপিস আকার সিএনসি প্লেট ফ্ল্যাঞ্জ ড্রিলিং মেশিন 28mm টি-স্লট প্রস্থ
প্রয়োগঃ
সিএনসি গ্যান্ট্রি ড্রিলিং এবং ফ্রিলিং মেশিনটি মূলত প্লেট এবং কাঠামোগত উপাদানগুলির ড্রিলিং, চ্যামফারিং, ট্যাপিং এবং ফ্রিলিংয়ের জন্য ডিজাইন করা হয়েছে, এতে ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং প্লেট অন্তর্ভুক্ত রয়েছে,কার্যকরী প্রক্রিয়াকরণ পরিসীমা মধ্যে workpiece বেধ সঙ্গে. এটি একক উপাদান অংশ এবং যৌগিক উপাদান উভয় মধ্যে মাধ্যমে গর্ত এবং অন্ধ গর্ত ড্রিলিং সক্ষম.ব্যবহারকারীর জন্য খুব সহজ অপারেশন নিশ্চিত করা, এবং এটি স্বয়ংক্রিয়, উচ্চ-নির্ভুলতা উত্পাদনকে একাধিক জাত এবং বড় পরিমাণে সমর্থন করে।
1মেশিন বেড এবং ওয়ার্কবেঞ্চ:
মেশিনের বিছানাটি ওয়েল্ডিংয়ের মধ্য দিয়ে যায়, তারপরে অ্যানিলিং এবং যথার্থ মেশিনিং হয়, যার ফলস্বরূপ কোনও বিকৃতি ছাড়াই ব্যতিক্রমী গতিশীল এবং স্ট্যাটিক অনমনীয়তা হয়।বিছানা বেস উভয় পাশে দুই উচ্চ নির্ভুলতা রৈখিক গাইড মাউন্ট করা হয়, গাইড স্লাইডারগুলিতে অভিন্ন শক্তি বিতরণ নিশ্চিত করে এবং মেশিন টুলের অনমনীয়তা, টান শক্তি এবং সংকোচন প্রতিরোধের উল্লেখযোগ্যভাবে উন্নত করে।ড্রাইভ সিস্টেম ডাবল-পার্শ্বযুক্ত ড্রাইভের জন্য নির্ভুলতা বল স্ক্রু সমাবেশগুলির সাথে জুটিবদ্ধ এসি সার্ভো মোটর ব্যবহার করেএছাড়াও, ওয়ার্কবেঞ্চটি একটি হাইড্রোলিক সিলিন্ডার ক্ল্যাম্পিং সিস্টেমের সাথে সজ্জিত।
2ড্রিলিং হেড:
ড্রিলিং পাওয়ার হেডটিতে একটি ডেডিকেটেড সার্ভো স্পিন্ডল মোটর অন্তর্ভুক্ত রয়েছে, যা টর্ক বাড়ানোর জন্য একটি দাঁতযুক্ত সিঙ্ক্রোনস বেল্টের মাধ্যমে একটি বিশেষায়িত নির্ভুলতা স্পিন্ডলে শক্তি প্রেরণ করে।স্পিন্ডল একটি ছয় সারি জাপানি কৌণিক যোগাযোগ ভারবহন কনফিগারেশন (সামনে চার সারি এবং পিছনে দুই সারি) দিয়ে সজ্জিত করা হয়একটি বায়ুসংক্রান্ত টুল-পরিবর্তন সিস্টেম স্পিন্ডলে সংহত করা হয়েছে, যা দ্রুত এবং ঝামেলা মুক্ত টুল প্রতিস্থাপন নিশ্চিত করে।
ফিড গতি একটি বল স্ক্রু সঙ্গে সংযুক্ত একটি servo মোটর দ্বারা চালিত হয়। X এবং Y অক্ষ লিঙ্ক সমর্থন এবং আধা-বন্ধ লুপ নিয়ন্ত্রণ ব্যবহার,রৈখিক এবং বৃত্তাকার অন্তর্ভুক্তি ফাংশন সহজতর. স্পিন্ডল শেষটি একটি উচ্চ-গতির ঘূর্ণনশীল জয়েন্টের সাথে সজ্জিত BT50 কোপার গর্তের বৈশিষ্ট্যযুক্ত এবং একটি কেন্দ্রীয় আউটলেট সহ একটি উচ্চ-গতির ইউ-ড্রিল দিয়ে প্রক্রিয়াজাত করতে সক্ষম।
3স্বয়ংক্রিয় তৈলাক্তকরণ যন্ত্র এবং সুরক্ষা যন্ত্র:
মেশিন টুল একটি তাইওয়ান নির্মিত ভলিউম্যাট্রিক আংশিক চাপ স্বয়ংক্রিয় তৈলাক্তকরণ ডিভাইস দিয়ে সজ্জিত করা হয় যা গাইড রেল, সীসা স্ক্রু, র্যাক,আর অন্যান্য চলমান জোড়া, যার কোন মৃত দাগ নেই।, যার ফলে মেশিন টুল এর সেবা জীবন নিশ্চিত করা হয়। মেশিন টুল এর X অক্ষ এবং Y অক্ষ ধুলো প্রতিরোধী প্রতিরক্ষামূলক কভার দিয়ে সজ্জিত করা হয়,যখন জলরোধী স্প্ল্যাশ রক্ষাকারী workbench চারপাশে ইনস্টল করা হয়.
স্পেসিফিকেশনঃ
| ওয়ার্কপিসের আকার |
LxW |
2000x1600 মিমি |
| গ্যান্ট্রি উচ্চতা |
৬০০ মিমি |
| ওয়ার্কবেঞ্চ |
টি-স্লটের প্রস্থ |
২৮ মিমি |
| ড্রিলিং পাওয়ার হেড |
কুইটি। |
1 |
| স্পিন্ডল কোপ |
বিটিআই |
| সর্বাধিক ড্রিলিং ব্যাসার্ধ |
Φ40 মিমি |
| সর্বোচ্চ.ঘনতা |
≤100 মিমি |
| ট্যাপিং ব্যাসার্ধ |
M3-M24 |
| স্পিন্ডল গতি |
30~3000 r/min |
| সার্ভো স্পিন্ডেল মোটর পাওয়ার |
১১ কিলোওয়াট/১৫ কিলোওয়াট |
| স্পিন্ডলের নীচের প্রান্ত থেকে কাজের টেবিলের দূরত্ব |
২০০-৬০০ মিমি |
|
পাওয়ার হেডের পাশের গতি
(এক্স অক্ষ)
|
সর্বাধিক অনুভূমিক স্ট্রোক |
১৬০০ মিমি |
| পার্শ্বীয় গতির গতি |
0 ~ 8 r/min |
| পার্শ্বীয় গতির জন্য সার্ভো মোটর শক্তি |
2.4 কিলোওয়াট |
| গ্যান্ট্রি লম্বা গতি (Y অক্ষ) |
সর্বাধিক ফিড স্ট্রোক |
২০০০ মিমি |
| ফিড চলমান গতি |
০-৮ মিটার/মিনিট |
| ফিড সার্ভো মোটরের শক্তি |
২x২.৪ কিলোওয়াট |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বাধিক স্ট্রোক |
৪০০ মিমি |
| চলমান গতি |
০-৮ মিটার/মিনিট |
| সার্ভো মোটর শক্তি |
2.4kW (ব্রেক) |
| তিন অক্ষের অবস্থান সঠিকতা |
X/Y/Z/A/B/C |
± 0.015/1000 মিমি |
| তিন-অক্ষ পুনরাবৃত্তি অবস্থান সঠিকতা |
X/Y/Z/A/B/C |
±0.01/1000 মিমি |
| মেশিনের ওজন |
/ |
প্রায় ১১ টন |
| সামগ্রিক আকার |
LxWxH |
৫৩০০x৩৪০০x২৭০০ মিমি |
