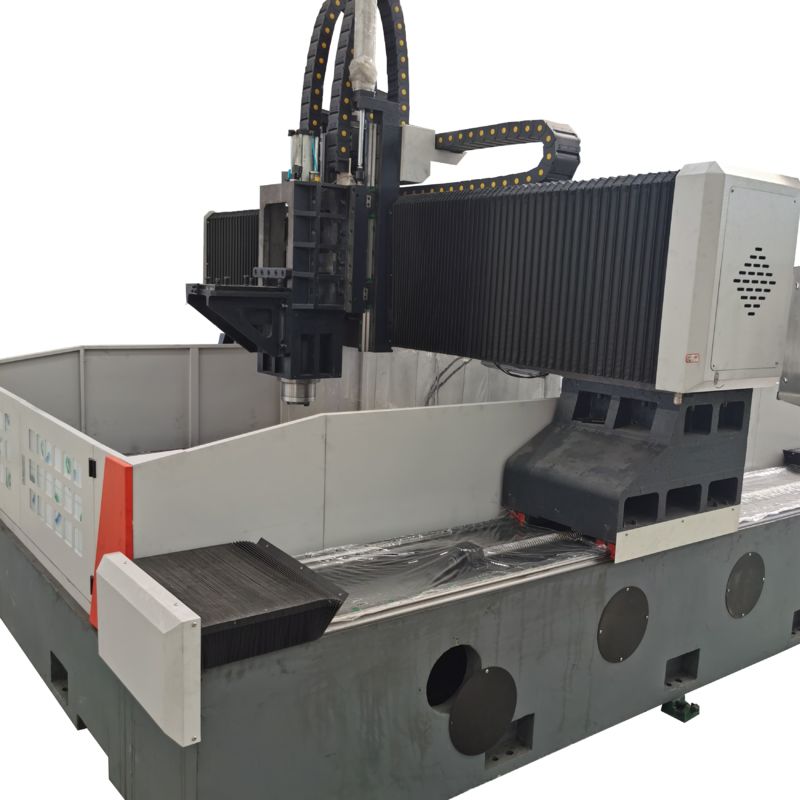

100মিমি পুরুত্বের CNC প্লেট ড্রিলিং এবং মিলিং মেশিন M3-M24 টেপিং ব্যাস

100 মিমি বেধ সিএনসি প্লেট ড্রিলিং এবং ফ্রিলিং মেশিন M3-M24 ট্যাপিং ব্যাসার্ধ

প্রয়োগঃ

সিএনসি গ্যান্ট্রি ড্রিলিং এবং ফ্রিজিং মেশিনটি মূলত ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং প্লেট সহ প্লেট / কাঠামোগত উপাদানগুলিতে ড্রিলিং, চ্যামফারিং, ট্যাপিং এবং ফ্রিজিং অপারেশনগুলির জন্য ডিজাইন করা হয়েছে,এটি কার্যকরী প্রক্রিয়াকরণ পরিসীমা মধ্যে workpiece thicknesses সঙ্গে. এটি উভয় একক উপাদান অংশ এবং যৌগিক উপকরণ মধ্যে ছিদ্র এবং অন্ধ গর্ত মধ্যে ড্রিলিং সম্ভব.পুরো প্রক্রিয়াকরণ পদ্ধতি ডিজিটালভাবে নিয়ন্ত্রিত হয়এই সরঞ্জামগুলি উচ্চ নির্ভুলতার সাথে স্বয়ংক্রিয় উত্পাদন অর্জন করতে সক্ষম, একাধিক জাতের সামঞ্জস্য করতে পারে এবং ভর উত্পাদনকে সহজতর করতে পারে।

স্পেসিফিকেশনঃ

সরঞ্জাম কাঠামোঃ

এটি মূলত একটি বিছানা ওয়ার্কটেবিল, একটি চলনশীল গ্যারেন্ট্রি, একটি চলনশীল স্লাইড স্যাডল, একটি ড্রিলিং এবং ফ্রিলিং পাওয়ার হেড, একটি স্বয়ংক্রিয় তৈলাক্তকরণ ডিভাইস, একটি সুরক্ষা ডিভাইস,পরিবাহী শীতল ডিভাইস, একটি সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা, একটি বৈদ্যুতিক সিস্টেম এবং অন্যান্য উপাদান। রোলিং গাইড জোড়া দ্বারা সমর্থিত এবং নির্দেশিত এবং যথার্থ সীসা স্ক্রু জোড়া দ্বারা চালিত,মেশিন টুল উচ্চ পজিশনিং নির্ভুলতা এবং পুনরাবৃত্তি পজিশনিং নির্ভুলতা boasts.

1মেশিন বেড এবং ওয়ার্কবেঞ্চ:

মেশিনের বিছানাটি ওয়েল্ডিংয়ের মধ্য দিয়ে যায়, তারপরে অ্যানিলিং এবং যথার্থ মেশিনিং হয়, যার ফলে শূন্য বিকৃতি সহ ব্যতিক্রমী গতিশীল এবং স্ট্যাটিক অনমনীয়তা হয়।বিছানা বেস উভয় পাশে দুই উচ্চ নির্ভুলতা রৈখিক গাইড মাউন্ট করা হয়, গাইড স্লাইডার জুড়ে অভিন্ন শক্তি বিতরণ নিশ্চিত করে এবং মেশিন টুল এর অনমনীয়তা পাশাপাশি টান এবং সংকোচন প্রতিরোধের উল্লেখযোগ্যভাবে উন্নত।ড্রাইভ সিস্টেম ডাবল-পার্শ্বযুক্ত ড্রাইভের জন্য নির্ভুলতা বল স্ক্রু সমাবেশগুলির সাথে জুটিবদ্ধ এসি সার্ভো মোটর ব্যবহার করেএছাড়াও, ওয়ার্কবেঞ্চটি একটি হাইড্রোলিক সিলিন্ডার ক্ল্যাম্পিং সিস্টেমের সাথে সজ্জিত।

2মোবাইল গ্যান্ট্রি:

মোবাইল গ্যারেন্ট্রিটি ধূসর লোহা (HT250) castings থেকে নির্মিত হয়, যার সামনে দুটি অতি উচ্চ লোড বহনকারী রোলিং লিনিয়ার গাইড মাউন্ট করা হয়।সার্ভো মোটর সহ, পাওয়ার হেড স্লাইড প্লেটকে এক্স-অক্ষ বরাবর চলতে সক্ষম করে, এবং ড্রিলিং পাওয়ার হেড এই স্লাইড প্লেটে লাগানো হয়।একটি সুনির্দিষ্ট সংযোজক মাধ্যমে, বল স্ক্রু বাদাম চালায় বল স্ক্রু উপর ঘোরাতে.

3মোবাইল স্যাডল:

মোবাইল স্যাডল একটি যথার্থ কাস্ট লোহা কাঠামোগত উপাদান। এটি দুটি অতি উচ্চ লোড বহনকারী সিএনসি রৈখিক রেল স্লাইড, একটি যথার্থ বল স্ক্রু জোড়া সেট,এবং সার্ভো মোটরে সংযুক্ত একটি উচ্চ-নির্ভুলতা গ্রহীয় হ্রাসকারী. পাওয়ার হেড ওজন স্ক্রু লোড কমাতে এবং স্ক্রু সেবা জীবন দীর্ঘায়িত করার জন্য ভারসাম্যপূর্ণ হয়. এটি Z- অক্ষ বরাবর সরানো ড্রিলিং পাওয়ার হেড drives,দ্রুত অগ্রগতির মতো পদক্ষেপগুলি সক্ষম করে, এগিয়ে কাজ, দ্রুত পিছনে, এবং স্বয়ংক্রিয় চিপ বিরতি, চিপ পিছিয়ে, এবং বিরতি ফাংশন সহ শক্তি মাথা বন্ধ।

সিএনসি গ্যান্ট্রি ড্রিলিং এবং ফ্রিলিং মেশিন একটি উচ্চ-কার্যকারিতা শিল্প সরঞ্জাম যা বিশেষভাবে প্লেট এবং কাঠামোগত উপাদানগুলির নির্ভুল প্রক্রিয়াকরণের জন্য ডিজাইন করা হয়েছে।এর প্রাথমিক অ্যাপ্লিকেশনগুলি বিস্তৃত অপারেশনগুলিকে অন্তর্ভুক্ত করে, ড্রিলিং, চ্যামফারিং, ট্যাপিং এবং ফ্রেজিং সহ, কাজ করা টুকরা যেমন ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং প্লেটগুলিকে লক্ষ্য করে,তাদের বেধ কঠোরভাবে মেশিনের নির্ধারিত কার্যকর প্রক্রিয়াকরণ পরিসীমা মধ্যে.

হাই স্পিড সিএনসি প্লেট ড্রিলিং এবং ফ্রিলিং মেশিন ইস্পাত কাঠামো কর্মশালা, বায়ু শক্তি এবং সেতু খাতে গুরুত্বপূর্ণ।

ইস্পাত কর্মশালাগুলিতে এটি কাঠামোগত প্লেট এবং সংযোগকারীগুলির সুনির্দিষ্ট ড্রিলিং / ফ্রিলিং সক্ষম করে, শক্তিশালী ফ্রেম সমাবেশ নিশ্চিত করে।এটি কঠোর অবস্থার প্রতিরোধের জন্য নির্ভুলতার সাথে টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জগুলি প্রক্রিয়া করে. সেতু নির্মাণে, এটি গ্রিড এবং ব্র্যাকেটগুলি পরিচালনা করে, গতিশীল লোডের অধীনে স্থিতিশীল, টেকসই সংযোগের গ্যারান্টি দেয়। এর দক্ষতা এই সমালোচনামূলক অবকাঠামো এবং পরিষ্কার শক্তি ক্ষেত্রগুলিকে সমর্থন করে।
