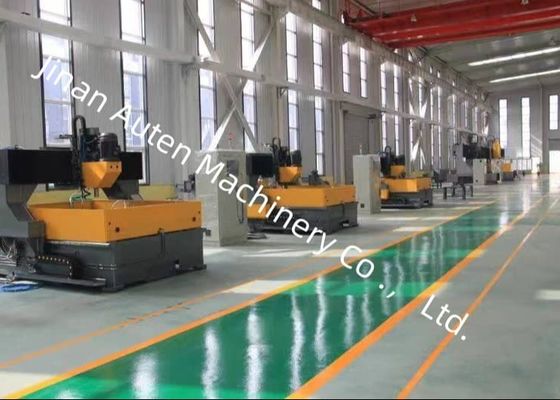

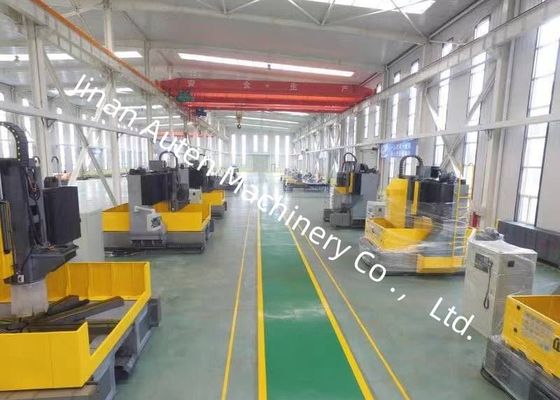

15KW সার্ভো স্পিন্ডেল মোটর পাওয়ার CNC গ্যান্ট্রি ফ্ল্যাঞ্জ ড্রিলিং মেশিন 40mm ড্রিলিং ব্যাস
প্রয়োগ:
CNC গ্যান্ট্রি ড্রিলিং এবং মিলিং মেশিনটি প্রধানত প্লেট এবং কাঠামোগত উপাদানগুলির উপর ড্রিলিং, চ্যাম্পারিং, টেপিং এবং মিলিং অপারেশনগুলি সম্পাদনের জন্য ডিজাইন করা হয়েছে—যেমন ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং প্লেট—যেখানে ওয়ার্কপিসের পুরুত্ব কার্যকর প্রক্রিয়াকরণের সুযোগের মধ্যে পড়ে। এটি একক-উপাদান অংশ এবং যৌগিক উভয় উপকরণে ছিদ্র এবং অন্ধ গর্ত ড্রিলিং সহজতর করে। সম্পূর্ণ মেশিনিং প্রক্রিয়াটি ডিজিটালভাবে নিয়ন্ত্রিত হয়, যা অত্যন্ত ব্যবহারকারী-বান্ধব অপারেশন নিশ্চিত করে। এই সরঞ্জামটি উচ্চ নির্ভুলতার সাথে স্বয়ংক্রিয় উত্পাদন উপলব্ধি করতে, একাধিক প্রকারের সাথে মানিয়ে নিতে এবং ব্যাপক উত্পাদন সমর্থন করতে সক্ষম।
বিশেষ উল্লেখ:
| ওয়ার্কপিসের আকার |
দৈর্ঘ্যxপ্রস্থ |
2000x1600 মিমি |
| গ্যান্ট্রির উচ্চতা |
600 মিমি |
| ওয়ার্কবেঞ্চ |
টি-স্লটের প্রস্থ |
28 মিমি |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ |
1 |
| স্পিন্ডেল টেপার |
BT40 |
| সর্বোচ্চ ড্রিলিং ব্যাস |
Φ40 মিমি |
| সর্বোচ্চ পুরুত্ব |
≤100 মিমি |
| টেপিং ব্যাস |
M3-M24 |
| স্পিন্ডেলের গতি |
30~3000 r/min |
| সার্ভো স্পিন্ডেল মোটরের শক্তি |
11kW/15kW |
| স্পিন্ডেলের নীচের প্রান্ত থেকে ওয়ার্কটেবিলের দূরত্ব |
200-600 মিমি |
|
পাওয়ার হেডের পার্শ্বীয় গতি
(X অক্ষ)
|
সর্বোচ্চ অনুভূমিক স্ট্রোক |
1600 মিমি |
| পার্শ্বীয় গতির গতি |
0~8 r/min |
| পার্শ্বীয় গতির জন্য সার্ভো মোটরের শক্তি |
2.4kW |
| গ্যান্ট্রি অনুদৈর্ঘ্য গতি (Y অক্ষ) |
সর্বোচ্চ ফিড স্ট্রোক |
2000 মিমি |
| ফিড মুভিং স্পিড |
0~8 মি/মিনিট |
| ফিড সার্ভো মোটরের শক্তি |
2x2.4kW |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বোচ্চ স্ট্রোক |
400 মিমি |
| মুভিং স্পিড |
0~8 মি/মিনিট |
| সার্ভো মোটরের শক্তি |
2.4kW (ব্রেক) |
| তিন-অক্ষের পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C |
±0.015/1000mm |
| তিন-অক্ষের পুনরাবৃত্তি পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C |
±0.01/1000mm |
| সমগ্র আকার |
দৈর্ঘ্যxপ্রস্থxউচ্চতা |
5300x3400x2700 মিমি |
1. ড্রিলিং হেড:
ড্রিলিং পাওয়ার হেড একটি ডেডিকেটেড সার্ভো স্পিন্ডেল মোটর ব্যবহার করে, যা টর্ক আউটপুট বাড়ানোর জন্য একটি দাঁতযুক্ত সিঙ্ক্রোনাস বেল্টের মাধ্যমে একটি বিশেষ নির্ভুলতা স্পিন্ডেলে শক্তি প্রেরণ করে। স্পিন্ডেলটি একটি জাপানি কৌণিক যোগাযোগ বিয়ারিং কনফিগারেশন (সামনে চারটি এবং পিছনে দুটি, মোট ছয়টি সারি) দিয়ে সজ্জিত, যা স্টেপলেস গতির পরিবর্তন সক্ষম করে। এটি একটি নিউমেটিক টুল-পরিবর্তন সিস্টেমের সাথে সজ্জিত, যা দ্রুত এবং সুবিধাজনক সরঞ্জাম প্রতিস্থাপন নিশ্চিত করে।
ফিড মোশন একটি বল স্ক্রু এর সাথে সমন্বিত একটি সার্ভো মোটর দ্বারা চালিত হয়। X এবং Y অক্ষগুলি সংযোগ কার্যকারিতা সমর্থন করে এবং আধা-বদ্ধ-লুপ নিয়ন্ত্রণ ব্যবহার করে, যা রৈখিক এবং বৃত্তাকার ইন্টারপোলেশন অপারেশনগুলিকে সক্ষম করে। স্পিন্ডেল প্রান্তে একটি BT50 টেপার ছিদ্র রয়েছে, যার সাথে একটি উচ্চ-গতির রোটারি জয়েন্ট রয়েছে এবং এটি একটি উচ্চ-গতির ইউ-ড্রিল দিয়ে কেন্দ্র আউটলেট দিয়ে প্রক্রিয়াকরণ করতে সক্ষম।
2. ট্রান্সমিশন ডিভাইস:
এটি তাইওয়ান থেকে আমদানি করা গাইড রেল এবং স্লাইডার সমন্বিত একটি উচ্চ-নির্ভুল নকশা গ্রহণ করে, যা মসৃণ অপারেশন নিশ্চিত করে এবং কার্যকরভাবে ভারী-লোড ক্ষমতা বৃদ্ধি করে।
(1) X-অক্ষ এবং Z-অক্ষ উভয়ই পার্শ্বীয় এবং অনুদৈর্ঘ্য গতির জন্য গাইডিং এবং লোড-বহন ট্র্যাক হিসাবে দুটি রোলিং লিনিয়ার গাইড ব্যবহার করে, যা উচ্চ-গতির ড্রিলিংয়ের প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করতে পারে। X-অক্ষ এবং Z-অক্ষের ট্রান্সমিশন ঘূর্ণনের জন্য নির্ভুলতা বল স্ক্রুগুলি চালাতে এসি সার্ভো মোটর ব্যবহার করে, যার ফলে রৈখিক গতি উপলব্ধি হয়।
(2) Y-অক্ষটি প্রতিটি পাশে দুটি ভারী-শুল্ক রোলিং লিনিয়ার গাইড দিয়ে সজ্জিত, যার মধ্যে একটিতে একটি সাইড-হ্যাঙ্গিং কাঠামো রয়েছে, যা সম্মিলিতভাবে Y-অক্ষের স্লাইডিং ট্র্যাক তৈরি করে। এই কনফিগারেশনটি গ্যান্ট্রি ফ্রেমের উচ্চ দৃঢ়তা এবং শক্তির প্রয়োজনীয়তা পূরণ করে, এছাড়াও কম ঘর্ষণ সহগ, উচ্চ গতির গতি, চমৎকার কম্পন শোষণ কর্মক্ষমতা এবং একটি বর্ধিত পরিষেবা জীবনের মতো প্রযুক্তিগত সুবিধাগুলি অন্তর্ভুক্ত করে।
X-অক্ষ ট্রান্সমিশন ডুয়াল সার্ভো মোটর সিঙ্ক্রোনাস ড্রাইভ প্রযুক্তি গ্রহণ করে: প্রতিটি পাশে একটি সার্ভো মোটর ইনস্টল করা হয়, যা সিঙ্ক্রোনাসভাবে বল স্ক্রুগুলিকে ঘোরায়, যার ফলে গ্যান্ট্রি ফ্রেমটি সরানো হয় এবং CNC মেশিনিং অপারেশনগুলি সক্ষম হয়।
CNC গ্যান্ট্রি ড্রিলিং এবং মিলিং মেশিনটি প্লেট এবং কাঠামোগত উপাদানগুলির নির্ভুল মেশিনিংয়ের জন্য বিশেষভাবে তৈরি একটি উচ্চ-পারফরম্যান্স শিল্প ডিভাইস। এর প্রধান অ্যাপ্লিকেশনগুলির মধ্যে ড্রিলিং, চ্যাম্পারিং, টেপিং এবং মিলিং সহ বিস্তৃত অপারেশন অন্তর্ভুক্ত রয়েছে, যা ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং প্লেটের মতো ওয়ার্কপিসগুলির উপর দৃষ্টি নিবদ্ধ করে, যার পুরুত্ব মেশিনের নির্দিষ্ট কার্যকর প্রক্রিয়াকরণ সীমার মধ্যে কঠোরভাবে থাকে।
হাই স্পিড CNC প্লেট ড্রিলিং এবং মিলিং মেশিন ইস্পাত কাঠামো কর্মশালা, বায়ু শক্তি উত্পাদন এবং সেতু নির্মাণের মতো খাতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।
ইস্পাত কাঠামো কর্মশালাগুলির মধ্যে, এটি কাঠামোগত প্লেট এবং সংযোগকারী উপাদানগুলির সুনির্দিষ্ট ড্রিলিং এবং মিলিং সহজতর করে, যা ফ্রেমওয়ার্কগুলির শক্তিশালী সমাবেশ নিশ্চিত করে। বায়ু শক্তি ডোমেইনে, এটি উচ্চ নির্ভুলতার সাথে টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জ অংশগুলি প্রক্রিয়া করে, যা তাদের কঠোর পরিবেশগত পরিস্থিতি সহ্য করতে সক্ষম করে। সেতু নির্মাণের জন্য, এটি গার্ডার এবং বন্ধনীগুলির মেশিনিং পরিচালনা করে, যা গতিশীল লোডের অধীনে স্থিতিশীল এবং টেকসই সংযোগ নিশ্চিত করে। এর কার্যকরী দক্ষতা এই গুরুত্বপূর্ণ অবকাঠামো এবং পরিচ্ছন্ন শক্তি ক্ষেত্রগুলিতে শক্তিশালী সমর্থন প্রদান করে।
