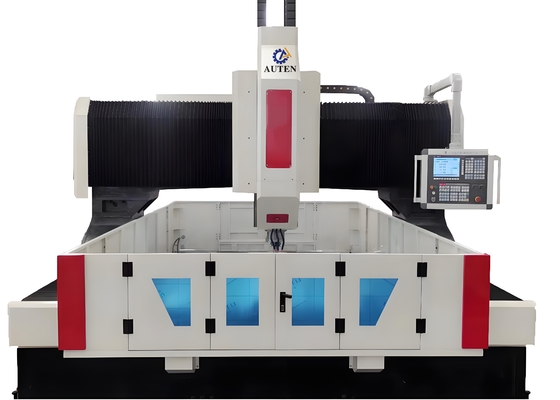

11KW/15KW সার্ভো স্পিন্ডেল মোটর পাওয়ার CNC গ্যান্ট্রি ড্রিলিং এবং মিলিং মেশিন 28mm T-স্লট প্রস্থ
আবেদন:
CNC গ্যান্ট্রি ড্রিলিং এবং মিলিং মেশিনটি প্রধানত প্লেট এবং কাঠামোগত উপাদানগুলির উপর ড্রিলিং, চ্যামফারিং, টেপিং এবং মিলিং অপারেশন করার জন্য ডিজাইন করা হয়েছে—যেমন ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং প্লেট—যেখানে ওয়ার্কপিসের পুরুত্ব তার কার্যকর প্রক্রিয়াকরণ পরিধির মধ্যে পড়ে। এটি একক-উপাদান অংশ এবং যৌগিক উভয় উপকরণে ছিদ্র এবং অন্ধ গর্ত ড্রিল করার অনুমতি দেয়। সম্পূর্ণ মেশিনিং প্রক্রিয়াটি ডিজিটালভাবে নিয়ন্ত্রিত, যা অত্যন্ত ব্যবহারকারী-বান্ধব অপারেশন নিশ্চিত করে। এই সরঞ্জামটি উচ্চ নির্ভুলতার সাথে স্বয়ংক্রিয় উত্পাদন উপলব্ধি করতে, বহু-বৈচিত্র্যের প্রক্রিয়াকরণ চাহিদাগুলির সাথে মানিয়ে নিতে এবং বৃহৎ আকারের উত্পাদন সহজতর করতে সক্ষম।
স্পেসিফিকেশন:
| ওয়ার্কপিসের আকার |
দৈর্ঘ্য x প্রস্থ |
2000x1600 মিমি |
| গ্যান্ট্রির উচ্চতা |
600 মিমি |
| ওয়ার্কবেঞ্চ |
T-স্লট প্রস্থ |
28 মিমি |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ |
1 |
| স্পিন্ডেল টেপার |
BT40 |
| সর্বোচ্চ ড্রিলিং ব্যাস |
Φ40 মিমি |
| সর্বোচ্চ পুরুত্ব |
≤100 মিমি |
| টেপিং ব্যাস |
M3-M24 |
| স্পিন্ডেলের গতি |
30~3000 r/min |
| সার্ভো স্পিন্ডেল মোটর পাওয়ার |
11kW/15kW |
| ওয়ার্কটেবিলে স্পিন্ডেলের নীচের প্রান্ত থেকে দূরত্ব |
200-600 মিমি |
|
পাওয়ার হেডের পার্শ্বীয় গতি
(X অক্ষ)
|
সর্বোচ্চ অনুভূমিক স্ট্রোক |
1600 মিমি |
| পার্শ্বীয় গতির গতি |
0~8 r/min |
| পার্শ্বীয় গতির জন্য সার্ভো মোটর পাওয়ার |
2.4kW |
| গ্যান্ট্রি অনুদৈর্ঘ্য গতি (Y অক্ষ) |
সর্বোচ্চ ফিড স্ট্রোক |
2000 মিমি |
| ফিড মুভিং স্পিড |
0~8 মি/মিনিট |
| ফিড সার্ভো মোটর পাওয়ার |
2x2.4kW |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বোচ্চ স্ট্রোক |
400 মিমি |
| মুভিং স্পিড |
0~8 মি/মিনিট |
| সার্ভো মোটর পাওয়ার |
2.4kW (ব্রেক) |
| তিন-অক্ষ পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C |
±0.015/1000mm |
| তিন-অক্ষ পুনরাবৃত্তি পজিশনিং নির্ভুলতা |
X/Y/Z/A/B/C |
±0.01/1000mm |
| সমগ্র আকার |
দৈর্ঘ্য x প্রস্থ x উচ্চতা |
5300x3400x2700 মিমি |
পণ্যের বৈশিষ্ট্য
1. মেশিন বেড এবং ওয়ার্কবেঞ্চ
মেশিন বেড প্রথমে ওয়েল্ডিং করা হয়, তারপরে অ্যানিলিং ট্রিটমেন্ট এবং পরবর্তী নির্ভুল মেশিনিং করা হয়। এটি ব্যতিক্রমী গতিশীল এবং স্থিতিশীল দৃঢ়তা প্রদর্শন করে, বিকৃতি ছাড়াই কাঠামোগত স্থিতিশীলতা বজায় রাখে। বেড বেসের উভয় পাশে দুটি উচ্চ-নির্ভুলতা লিনিয়ার গাইড মাউন্ট করা হয়, যা গাইড স্লাইডারে অভিন্ন বল বিতরণ নিশ্চিত করে। এই নকশাটি মেশিন টুলের সামগ্রিক দৃঢ়তা এবং সেইসাথে এর প্রসার্য এবং সংকোচকারী প্রতিরোধ ক্ষমতাকে উল্লেখযোগ্যভাবে বৃদ্ধি করে। ড্রাইভ সিস্টেমটি ডাবল-পার্শ্বযুক্ত ড্রাইভিংয়ের জন্য নির্ভুল বল স্ক্রু অ্যাসেম্বলিগুলির সাথে যুক্ত AC সার্ভো মোটর গ্রহণ করে, যা গ্যান্ট্রিকে Y-অক্ষের সাথে সরানোর অনুমতি দেয়। উপরন্তু, ওয়ার্কবেঞ্চটি প্রক্রিয়াকরণের সময় ওয়ার্কপিস সুরক্ষিত করার জন্য একটি জলবাহী সিলিন্ডার ক্ল্যাম্পিং সিস্টেমের সাথে সজ্জিত।
2. মোবাইল গ্যান্ট্রি
মোবাইল গ্যান্ট্রিটি ধূসর লোহা (HT250) ঢালাই থেকে তৈরি করা হয়েছে। গ্যান্ট্রির সামনের দিকে দুটি রোলিং লিনিয়ার গাইড মাউন্ট করা হয়েছে যার অতি-উচ্চ লোড-বহন ক্ষমতা রয়েছে। নির্ভুল বল স্ক্রু এবং একটি সার্ভো মোটরের একটি সেট X-অক্ষের সাথে পাওয়ার হেড স্লাইডিং প্লেট সরানোর জন্য একসাথে কাজ করে এবং ড্রিলিং পাওয়ার হেড পাওয়ার হেড স্লাইডিং প্লেটে ইনস্টল করা হয়।
গ্যান্ট্রির গতি একটি নির্ভুল কাপলিংয়ের মাধ্যমে উপলব্ধি করা হয়: সার্ভো মোটর বল স্ক্রু নাটকে বল স্ক্রুতে ঘোরায়, যার ফলে গ্যান্ট্রির গতি সহজ হয়।
3. ড্রিলিং পাওয়ার হেড
ড্রিলিং পাওয়ার হেড একটি ডেডিকেটেড সার্ভো স্পিন্ডেল মোটর ব্যবহার করে, যা টর্ক আউটপুট বাড়ানোর জন্য একটি দাঁতযুক্ত সিঙ্ক্রোনাস বেল্টের মাধ্যমে একটি ডেডিকেটেড নির্ভুল স্পিন্ডেলে পাওয়ার প্রেরণ করে। স্পিন্ডেলটি জাপানি কৌণিক যোগাযোগ বিয়ারিংগুলির সাথে সজ্জিত যা একটি “চার-সামনে, দুই-পেছনে” কনফিগারেশনে (মোট ছয় সারি) সাজানো হয়েছে, যা স্টেপলেস স্পিড সমন্বয় সক্ষম করে। একটি নিউমেটিক টুল পরিবর্তন সিস্টেম স্পিন্ডেলের সাথে একত্রিত করা হয়েছে, যা দ্রুত এবং সুবিধাজনক টুল প্রতিস্থাপন নিশ্চিত করে। ফিডিং প্রক্রিয়াটি একটি সার্ভো মোটর এবং একটি বল স্ক্রু দ্বারা চালিত হয়; X এবং Y অক্ষগুলি সংযোগ সমর্থন করে এবং আধা-বদ্ধ-লুপ নিয়ন্ত্রণ গ্রহণ করে, যা লিনিয়ার এবং বৃত্তাকার ইন্টারপোলেশন ফাংশনগুলির উপলব্ধি করার অনুমতি দেয়। স্পিন্ডেল প্রান্তে একটি BT50 টেপার ছিদ্র রয়েছে এবং এটি একটি উচ্চ-গতির ঘূর্ণমান জয়েন্ট দিয়ে লাগানো হয়েছে। এটি কেন্দ্র জল স্রাব কার্যকারিতা সহ একটি উচ্চ-গতির ইউ-ড্রিল ব্যবহার করে প্রক্রিয়াকরণ অপারেশন সমর্থন করে।
4. স্বয়ংক্রিয় লুব্রিকেশন ডিভাইস এবং সুরক্ষা ডিভাইস
এই মেশিন টুলটি তাইওয়ান-নির্মিত ভলিউমেট্রিক আংশিক-চাপ স্বয়ংক্রিয় লুব্রিকেশন ডিভাইস দিয়ে সজ্জিত। এটি কোনও ডেড জোন ছাড়াই গাইড রেল, লিড স্ক্রু এবং র্যাকের মতো চলমান জোড়ার স্বয়ংক্রিয় লুব্রিকেশন সক্ষম করে, যা কার্যকরভাবে মেশিন টুলের পরিষেবা জীবনকে রক্ষা করে। মেশিন টুলের X-অক্ষ এবং Y-অক্ষ ধুলো-প্রমাণ প্রতিরক্ষামূলক কভার দিয়ে সজ্জিত, যেখানে ওয়ার্কবেঞ্চের চারপাশে জলরোধী স্প্ল্যাশ শিল্ড স্থাপন করা হয়েছে যা কার্যকরী সুরক্ষা বাড়ায়।
CNC গ্যান্ট্রি ড্রিলিং এবং মিলিং মেশিন প্লেট এবং কাঠামোগত উপাদানগুলির নির্ভুল প্রক্রিয়াকরণের জন্য তৈরি একটি উচ্চ-কার্যকারিতা শিল্প সরঞ্জাম। এর প্রাথমিক অ্যাপ্লিকেশনগুলির মধ্যে ড্রিলিং, চ্যামফারিং, টেপিং এবং মিলিং সহ বিস্তৃত অপারেশন অন্তর্ভুক্ত রয়েছে। এটি ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং প্লেটের মতো ওয়ার্কপিসের জন্য ডিজাইন করা হয়েছে, যেখানে ওয়ার্কপিসের পুরুত্ব কঠোরভাবে মেশিনের নির্দিষ্ট কার্যকর প্রক্রিয়াকরণ পরিধির মধ্যে পড়ে।
হাই স্পিড CNC প্লেট ড্রিলিং এবং মিলিং মেশিনটি ইস্পাত কাঠামো কর্মশালা, বায়ু শক্তি প্রকল্প এবং সেতু নির্মাণ খাতে একটি গুরুত্বপূর্ণ সরঞ্জাম হিসাবে কাজ করে। ইস্পাত কাঠামো কর্মশালায়, এটি কাঠামোগত প্লেট এবং সংযোগকারীগুলির উপর সুনির্দিষ্ট ড্রিলিং এবং মিলিং অপারেশন সক্ষম করে, যা ইস্পাত ফ্রেমের শক্তিশালী সমাবেশের জন্য একটি শক্ত ভিত্তি স্থাপন করে। বায়ু শক্তি অ্যাপ্লিকেশনগুলির জন্য, এটি উচ্চ নির্ভুলতার সাথে উইন্ড টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জগুলি প্রক্রিয়া করে—এই উপাদানগুলি কঠোর অপারেটিং পরিস্থিতিতে (যেমন, শক্তিশালী বাতাস, তাপমাত্রার ওঠানামা) প্রতিরোধ করতে পারে তা নিশ্চিত করার জন্য গুরুত্বপূর্ণ। সেতু নির্মাণে, এটি গার্ডার এবং বন্ধনীগুলির মেশিনিং পরিচালনা করে, স্থিতিশীল এবং টেকসই সংযোগের গ্যারান্টি দেয় যা সেতুর দীর্ঘমেয়াদী পরিষেবা চলাকালীন গতিশীল লোড সহ্য করতে পারে। এর ব্যতিক্রমী কার্যকরী দক্ষতা এই গুরুত্বপূর্ণ ক্ষেত্রগুলির জন্য নির্ভরযোগ্য সহায়তা প্রদান করে, যা অবকাঠামো উন্নয়ন এবং পরিচ্ছন্ন শক্তি অগ্রগতির ভিত্তি তৈরি করে।
