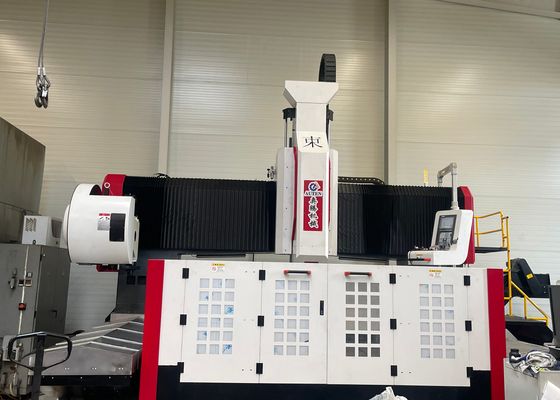

2500x2500 মিমি ওয়ার্কপিস আকার সিএনসি প্লেট ড্রিলিং এবং ফ্রিলিং মেশিন 30mm Max.Tapping ব্যাসার্ধ
প্রয়োগঃ
এই সরঞ্জামগুলি প্লেট / কাঠামোগত উপাদানগুলির ড্রিলিং, চ্যামফারিং, ট্যাপিং এবং ফ্রিলিংয়ের জন্য ব্যবহৃত হয়। এটি মূলত ফ্ল্যাঞ্জ, ডিস্ক, রিংয়ের মতো ওয়ার্কপিসের উচ্চ দক্ষতার ড্রিলিংয়ের জন্য ডিজাইন করা হয়েছে,এটি কার্যকরী প্রক্রিয়াকরণ পরিসীমা মধ্যে পুরুতা সঙ্গে প্লেট. এটি উভয় একক উপাদান উপাদান এবং যৌগিক উপকরণ উপর ছিদ্র এবং অন্ধ গর্ত মাধ্যমে ড্রিলিং উপলব্ধি করতে পারেন।
স্পেসিফিকেশনঃ
| ওয়ার্কপিসের আকার |
LxW |
2500x2500 মিমি |
| ওয়ার্কবেঞ্চ |
টি-স্লটের প্রস্থ |
২৮ মিমি |
| ড্রিলিং পাওয়ার হেড |
কুইটি। |
1 |
| স্পিন্ডল কোপ |
বিটিআই |
| সর্বাধিক ড্রিলিং ব্যাসার্ধ |
১০০ মিমি
(কার্বাইড কোর বিট)
|
| Φ80 মিমি (ইউ ড্রিল) |
| সর্বোচ্চ.ঘনতা |
≤১৮০ মিমি |
| সর্বাধিক ট্যাপিং ব্যাসার্ধ |
M30 মিমি |
| স্পিন্ডল গতি |
30~3000 r/min |
| সার্ভো স্পিন্ডেল মোটর পাওয়ার |
৩০ কিলোওয়াট |
| স্পিন্ডলের নীচের প্রান্ত থেকে কাজের টেবিলের দূরত্ব |
২০০-৬০০ মিমি |
|
পাওয়ার হেডের পাশের গতি
(এক্স অক্ষ)
|
সর্বাধিক অনুভূমিক স্ট্রোক |
2500 মিমি |
| পার্শ্বীয় গতির গতি |
০-৮ মিটার/মিনিট |
| পার্শ্বীয় গতি/টর্ক জন্য সার্ভো মোটর শক্তি |
4.৫ কিলোওয়াট/২৫ এনএম |
| গ্যান্ট্রি লম্বা গতি (Y অক্ষ) |
সর্বাধিক ফিড স্ট্রোক |
2500 মিমি |
| ফিড চলমান গতি |
০-৮ মিটার/মিনিট |
| ফিড সার্ভো মোটরের শক্তি/টর্ক |
২x৪.৫ কিলোওয়াট/২৫এনএম |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বাধিক স্ট্রোক |
৬০০ মিমি |
| চলমান গতি |
০-৫ মিটার/মিনিট |
| সার্ভো মোটর পাওয়ার/টর্ক |
4.৫ কিলোওয়াট/২৫ এনএম |
| তিন অক্ষের অবস্থান সঠিকতা |
এক্স/ওয়াই |
≤0.05 মিমি/1000 মিমি |
| তিন-অক্ষ পুনরাবৃত্তি অবস্থান সঠিকতা |
এক্স/ওয়াই |
≤0.03 মিমি/1000 মিমি |
| নিউম্যাটিক সিস্টেম |
সংকুচিত বায়ু সরবরাহের চাপ |
≥0.4 এমপিএ |
| চিপ কনভেয়র এবং কুলিং |
চিপ কনভেয়র সংখ্যা |
2 |
| চিপ অপসারণের গতি |
১ মিটার/মিনিট |
| চিপ কনভেয়র মোটর পাওয়ার |
২x০.৭৫ কিলোওয়াট |
| ঠান্ডা করার পদ্ধতি |
অভ্যন্তরীণ শীতলতা (70 বার) + বাহ্যিক শীতলতা |
| স্বয়ংক্রিয় তৈলাক্তকরণ ব্যবস্থা |
লুব্রিকেশন চাপ |
২ এমপিএ |
| লুব্রিকেশন পয়েন্ট তেল ভরাট পরিমাণ |
0১ মিলি |
| তৈলাক্তকরণ চক্র |
৬-১০ মিনিট |
|
বৈদ্যুতিক সিস্টেম
|
CNC সিস্টেম |
সিমেন্স ৮২৮ডি |
| সিএনসি অক্ষের সংখ্যা |
3 |
| টুল চেঞ্জার |
ডিস্কের ধরন |
24 টি সরঞ্জাম অবস্থান |
| সামগ্রিক আকার |
LxWxH |
6000x4300x2700 মিমি
|
মেশিনের কাঠামো:
মেশিনের বিছানাটি একটি ঢালাই কাঠামো গ্রহণ করে, মূলত একটি কাজের টেবিল, একটি চলনশীল গ্যারেন্ট্রি, একটি চলনশীল স্লাইডিং সেল, একটি ড্রিলিং এবং ফ্রিলিং পাওয়ার হেড, একটি স্বয়ংক্রিয় তৈলাক্তকরণ ডিভাইস,একটি সুরক্ষা যন্ত্র, একটি সার্কুলেটিং কুলিং ডিভাইস, একটি ডিজিটাল কন্ট্রোল সিস্টেম, এবং একটি বৈদ্যুতিক সিস্টেম। এটি রোলিং হার্ড রেল জোড়া দ্বারা সমর্থিত এবং নির্দেশিত হয়,এবং সুনির্দিষ্ট সীসা স্ক্রু জোড়া দ্বারা চালিত হয় যা মেশিন টুলকে উচ্চ অবস্থানের নির্ভুলতা এবং পুনরাবৃত্তি অবস্থানের নির্ভুলতা প্রদান করে.
1বিছানা এবং ওয়ার্কবেঞ্চ
বিছানাটি একটি আয়তক্ষেত্রাকার টিউব ওয়েল্ডেড উপাদান। প্রক্রিয়াজাতকরণের আগে, এটি উচ্চ তাপমাত্রায় annealing হয়; আধা সমাপ্তির পরে, এটি অভ্যন্তরীণ চাপ দূর করার জন্য একটি দ্বিতীয় annealing হয়,তারপরে ফিনিস প্রক্রিয়াকরণ √ এটি মেশিন টুল √ এর নির্ভুলতার দীর্ঘমেয়াদী স্থিতিশীলতা নিশ্চিত করে. ওয়ার্কবেঞ্চটি একটি ইন্টিগ্রেটেড গ্রে আয়রন (এইচটি 250) ঢালাই, যা সেকেন্ডারি অ্যানিলিং এবং বয়স্ক চিকিত্সার পরে সমাপ্তি প্রক্রিয়াজাতকরণে পড়ে।এটি কোন বিকৃতি ঝুঁকি সঙ্গে চমৎকার গতিশীল এবং স্ট্যাটিক অনমনীয়তা বৈশিষ্ট্যওয়ার্কবেঞ্চের পৃষ্ঠটি ওয়ার্কপিসের ক্ল্যাম্পিংয়ের জন্য ভালভাবে সাজানো টি-স্লট দিয়ে সজ্জিত।
বিছানার বেসের উভয় পাশে উচ্চ-নির্ভুলতার লিনিয়ার গাইডের দুটি সেট মাউন্ট করা হয়,গাইডগুলিতে শক্তির সমান বিতরণ সক্ষম করে এবং মেশিন টুলের অনমনীয়তা পাশাপাশি টান এবং সংকোচনের প্রতিরোধের উল্লেখযোগ্যভাবে উন্নত করে. ড্রাইভ সিস্টেম একটি এসি সার্ভো মোটর এবং একটি যথার্থ বল স্ক্রু জোড়া গ্রহণ করে Y- অক্ষ বরাবর gantry এর আন্দোলন চালানোর জন্য। নিয়মিত bolts বিছানা নীচের পৃষ্ঠ উপর বিতরণ করা হয়,বিছানা এবং ওয়ার্কবেঞ্চের স্তর সহজেই সামঞ্জস্য করা.

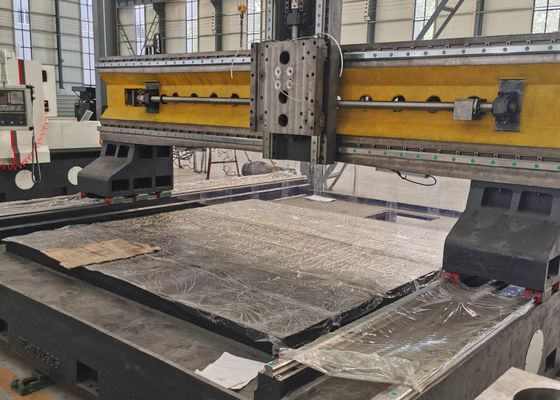

2মোবাইল গ্যান্ট্রি
মোবাইল গ্যারেন্ট্রি একটি ধূসর লোহা (HT250) ঢালাই। অতি উচ্চ লোড বহন ক্ষমতা সহ দুটি রৈখিক গাইড রেলগুলি গ্যারেন্ট্রিটির সামনের দিকে মাউন্ট করা হয়।যথার্থতা বল স্ক্রু জোড়া এবং একটি servo মোটর একটি সেট ক্ষমতা মাথা স্লাইড প্লেট এক্স অক্ষ বরাবর সরানো সক্ষম, এবং ড্রিলিং পাওয়ার হেডগুলি পাওয়ার হেড স্লাইড প্লেটে ইনস্টল করা হয়।গ্যান্ট্রি movements আন্দোলন servo মোটর দ্বারা অর্জন করা হয় একটি স্পষ্টতা সংযোগ মাধ্যমে বল স্ক্রু উপর বল বাদাম ঘূর্ণন ড্রাইভিং.
সিএনসি গ্যান্ট্রি ড্রিলিং এবং ফ্রিলিং মেশিন একটি উচ্চ-কার্যকারিতা শিল্প ডিভাইস যা বিশেষভাবে প্লেট-টাইপ উপাদান এবং কাঠামোগত অংশগুলির নির্ভুলতা মেশিনিংয়ের জন্য ডিজাইন করা হয়েছে।এই সরঞ্জাম ফ্ল্যাঞ্জ সহ workpieces প্রক্রিয়াকরণের জন্য কাস্টমাইজ করা হয়), ডিস্ক, রিং, এবং প্লেট √ যার মূল পূর্বশর্ত হল যে এই কাজের টুকরোগুলির বেধ সম্পূর্ণরূপে মেশিনের নির্দিষ্ট কার্যকর মেশিনিং পরিসীমা পূরণ করে।
ইস্পাত কাঠামোর কর্মশালাগুলিতে, সরঞ্জামগুলি কাঠামোগত প্লেট এবং সংযোগকারীদের উপর সুনির্দিষ্ট ড্রিলিং এবং ফ্রেজিং সম্পাদন করে, স্থিতিশীল ইস্পাত ফ্রেম সমাবেশের জন্য একটি শক্ত ভিত্তি স্থাপন করে। বায়ু শক্তির জন্য,এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জগুলিতে উচ্চ-নির্ভুলতা প্রক্রিয়াকরণ পরিচালনা করে যা এই উপাদানগুলিকে কঠোর অবস্থার প্রতিরোধ করতে নিশ্চিত করার জন্য গুরুত্বপূর্ণ (উদাহরণস্বরূপ, শক্তিশালী বাতাস, তাপমাত্রা ওঠানামা) সেতু নির্মাণে, এটি মেশিন ব্রিজ গ্রিড এবং brackets, স্থিতিশীল গ্যারান্টি,দীর্ঘস্থায়ী সংযোগগুলি যা সেতুর দীর্ঘ সেবা জীবন জুড়ে গতিশীল লোড সহ্য করে.
