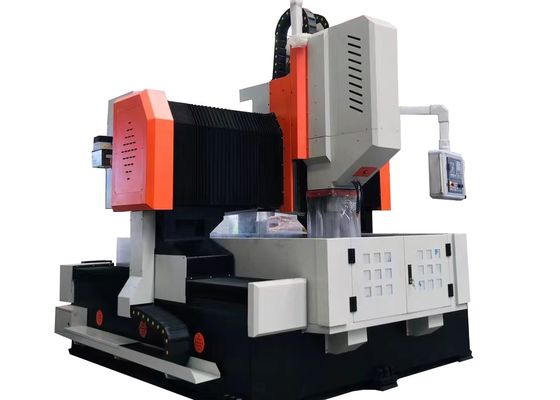

50 মিমি সর্বোচ্চ ড্রিলিং ব্যাসার্ধ সিএনসি গ্যান্ট্রি ফ্ল্যাঞ্জ ড্রিলিং এবং ফ্রিজিং মেশিন 3.2x2.2x2.2m সামগ্রিক আকার
প্রয়োগ:
সিএনসি প্লেট এবং শীট ধাতু ড্রিলিং-ফ্রিলিং মেশিন প্রধানত টিউব শীট, ফ্ল্যাঞ্জ, লেয়ার আসন, তাপ এক্সচেঞ্জার এবং অন্যান্য উপাদানগুলির প্রক্রিয়াকরণের জন্য ডিজাইন করা হয়েছে,পেট্রোকেমিক্যাল ইঞ্জিনিয়ারিংয়ের মতো শিল্পের সেবা, পারমাণবিক শক্তি, বায়ু শক্তি, বয়লার উত্পাদন, এবং ইস্পাত কাঠামো উত্পাদন। এটি অভ্যন্তরীণ শীতল সিস্টেমের সাথে কার্বাইড ড্রিল ব্যবহার করে উচ্চ গতির ড্রিলিং অপারেশন সমর্থন করে, অথবা বিকল্পভাবে,বাহ্যিক শীতলকরণ যন্ত্রপাতি দিয়ে সজ্জিত উচ্চ গতির twist ড্রিলএই সরঞ্জামটি ব্যাপক প্রক্রিয়াকরণের চাহিদা মেটাতে ড্রিলিং, চ্যামফারিং, ট্যাপিং, ফ্রিজিং এবং ড্রিলিং সহ বিভিন্ন মূল ফাংশনকে একীভূত করে।এটি একটি ঐচ্ছিক স্বয়ংক্রিয় ডান কোণ স্পিন্ডল মাথা উপলব্ধ করা হয়, যা অপারেশনাল নমনীয়তা বাড়ানোর জন্য সাইড ড্রিলিং, সাইড ট্যাপিং এবং সাইড ফ্রিলিং প্রক্রিয়াগুলিকে সহজ করে তোলে।
স্পেসিফিকেশনঃ
| মডেল |
PHD1010 |
পিএইচডি ২০১৬ |
PHD2020 |
PHD3030 |
PHD4080 |
| ওয়ার্কপিসের আকার |
LxW (মিমি) |
১০০০x১০০০ |
2000x1600 |
2000x2000 |
৩০০০x৩০০০ |
4000x8000 |
| ওয়ার্কবেঞ্চের টি-স্লটের প্রস্থ (মিমি) |
28 |
28 |
28 |
28 |
28 |
| ড্রিলিং পাওয়ার হেড |
কুইটি। |
1 |
1 |
1 |
১ অথবা ২ |
১ অথবা ২ |
| স্পিন্ডল কোপ |
বিটিআই |
বিটিআই |
বিটিআই |
বিটিআই |
বিটিআই |
| সর্বাধিক ড্রিলিং ব্যাসার্ধ (মিমি) |
Φ50 |
Φ60 |
Φ80 |
Φ90 |
Φ90 |
| সর্বাধিক বেধ (মিমি) |
≤১৮০ |
≤১৮০ |
≤250 |
≤৩০০ |
≤৩০০ |
| ট্যাপিং ব্যাসার্ধ |
M3-M20 |
M3-M25 |
M3-M30 |
M3-M36 |
M3-M36 |
| স্পিন্ডল স্পিড (r/min) |
৩০-৩০০০ |
৩০-৩০০০ |
৩০-৩০০০ |
৩০-৩০০০ |
৩০-৩০০০ |
| সার্ভো স্পিন্ডেল মোটরের শক্তি (কেডব্লিউ) |
11 |
(ইংরেজি ভাষায়) |
২২/৩০ |
২২/৩০/৩৭ |
২২/৩০/৩৭ |
| পাওয়ার হেডের পাশের গতি (এক্স অক্ষ) |
সর্বাধিক অনুভূমিক স্ট্রোক (মিমি) |
1000 |
1600 |
2000 |
3000 |
4000 |
| পার্শ্বীয় গতির গতি (r/min) |
০-৮ |
০-৮ |
০-৮ |
০-৮ |
০-৬ |
| পার্শ্বীয় গতির জন্য সার্ভো মোটরের শক্তি (কেডব্লিউ) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
|
গ্যান্ট্রি লম্বা গতি (Y অক্ষ)
|
সর্বাধিক ফিড স্ট্রোক (মিমি) |
1000 |
2000 |
2000 |
3000 |
8000 |
| ফিড চলমান গতি (মি/মিনিট) |
০-৮ |
০-৮ |
০-৮ |
০-৮ |
০-৬ |
| ফিড সার্ভো মোটরের শক্তি (কেডব্লিউ) |
2.4 |
2.4 |
2.4 |
3.6 |
3.৬/৫5 |
| উল্লম্ব র্যাম ফিড মোশন (Z অক্ষ) |
সর্বাধিক স্ট্রোক (মিমি) |
400 |
400 |
800 |
1000 |
1400 |
| গতি (m/min) |
০-৮ |
০-৮ |
০-৮ |
০-৮ |
০-৪ |
| সার্ভো মোটরের শক্তি (কেডব্লিউ) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
| তিন অক্ষের অবস্থান সঠিকতা |
এক্স/ওয়াই/জেড/এ/বি/সি (মিমি) |
±0.02/1000 |
±0.02/1000 |
±0.015/1000 |
±0.015/1000 |
±0.015/1000 |
| তিন-অক্ষ পুনরাবৃত্তি অবস্থান সঠিকতা |
এক্স/ওয়াই/জেড/এ/বি/সি (মিমি) |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
| বৈদ্যুতিক সিস্টেম |
CNC সিস্টেম |
FAGOR/ KND/ GSK |
| টুল চেঞ্জার |
ডিস্কের ধরন (ঐচ্ছিক) |
24 টি সরঞ্জাম অবস্থান |
| সামগ্রিক আকার |
LxWxH (মি) |
3.২x২.২x২.2 |
4.৪x৩.২x২7 |
5.৩x৩.৮x২7 |
6.6x4.9x2.9 |
১৩x৬.৯x৬2 |
পণ্যের বৈশিষ্ট্য
1ওয়ার্কটেবিলটি একাধিক অনুভূমিক টি-স্লট দিয়ে সজ্জিত, যা বিশেষভাবে কাজ করার সময় ফিক্সচার এবং প্লেটগুলিকে সুরক্ষিত করার জন্য ডিজাইন করা হয়েছে।একটি ঐচ্ছিক চার চোয়াল স্ব-কেন্দ্রীকরণ chuck clamping ডিভাইস উপলব্ধ, যা ব্যাচের অংশগুলি প্রক্রিয়া করার সময় উত্পাদন দক্ষতা উল্লেখযোগ্যভাবে উন্নত করে।
2. সরঞ্জাম জার্মান CNC সিস্টেম, স্প্যানিশ FAGOR CNC সিস্টেম, বা চীনা KND সিস্টেমের সাথে সজ্জিত করা হয়। ড্রিলিং সমন্বয় CAD এবং CAM ফরম্যাটের মধ্যে সরাসরি রূপান্তর সমর্থন করে,কর্মসূচির সুষ্ঠুকরণব্যবহারকারীর ইন্টারফেসটিতে ত্রুটি ক্ষতিপূরণ, স্বয়ংক্রিয় অ্যালার্ম ফাংশন এবং স্বজ্ঞাত মানব-মেশিন মিথস্ক্রিয়া ক্ষমতা অন্তর্ভুক্ত রয়েছে।ওয়ার্কপিস গর্ত অবস্থান কীবোর্ডের মাধ্যমে ইনপুট করা যেতে পারে, ইউএসবি, নেটওয়ার্ক, বা সিএডি গ্রাফিক্স, সিস্টেম স্বয়ংক্রিয়ভাবে যন্ত্রপাতি প্রোগ্রাম উত্পাদন করে। প্রাক-ড্রিলিং প্রাকদর্শন এবং যাচাইকরণ বৈশিষ্ট্যগুলি অপারেশনাল সুবিধা এবং নির্ভুলতা আরও উন্নত করে।
3. সিএনসি গ্যান্ট্রি প্লেট এবং শীট ধাতু ড্রিলিং-ফ্রিলিং মেশিন একটি স্বয়ংক্রিয় চিপ কনভেয়র এবং একটি স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেমের সাথে সজ্জিত করা হয়।এর শীতল কনফিগারেশনে একটি উচ্চ চাপ অভ্যন্তরীণ শীতল পাম্প এবং একটি নিম্ন চাপ বহিরাগত শীতল পাম্প অন্তর্ভুক্ত, যা অপারেটিং প্রয়োজনীয়তা অনুযায়ী অভ্যন্তরীণ এবং বাহ্যিক শীতল মোডগুলির মধ্যে নির্বাচন করতে সক্ষম করে।
4. সিএনসি গ্যান্ট্রি ধাতব প্লেট এবং ফ্ল্যাঞ্জ ড্রিলিং মার্কিং মেশিনটি একটি ফটো ইলেকট্রিক প্রান্ত ফাইন্ডার দিয়ে সজ্জিত করা হয়েছে, যা কাজের টুকরোগুলির সুবিধাজনক এবং দ্রুত অবস্থানকে সক্ষম করে।24 টুল ডিস্ক ম্যাগাজিন বা লিনিয়ার টুল ম্যাগাজিন উপলব্ধ, যা যন্ত্রপাতি দক্ষতা উল্লেখযোগ্যভাবে উন্নত করে।
সিএনসি ফ্ল্যাঞ্জ এবং কার্বন ইস্পাত গ্যান্ট্রি-টাইপ ড্রিলিং, মার্কিং এবং ফ্রিলিং মেশিন একটি উচ্চ-কার্যকারিতা শিল্প সরঞ্জাম,বিশেষভাবে প্লেট সদৃশ উপাদান এবং কাঠামোগত অংশের সুনির্দিষ্ট যন্ত্রপাতি জন্য ডিজাইন করাএই যন্ত্রপাতিগুলি কাজ করা টুকরো যেমন ফ্ল্যাঞ্জ, ডিস্ক, রিংএবং সমতল প্লেট √ যার মূল পূর্বশর্ত হল যে এই কাজের টুকরোগুলির বেধ সম্পূর্ণরূপে মেশিনের নির্দিষ্ট কার্যকর মেশিনিং পরিসীমা মেনে চলে.
স্টিলের কাঠামোর কর্মশালার মধ্যে এই সরঞ্জামগুলি কাঠামোগত প্লেট এবং সংযোগকারী উপাদানগুলির উপর নির্ভুলতা ড্রিলিং এবং ফ্রেজিং সম্পাদন করে,এভাবে ইস্পাত কাঠামোর স্থিতিশীল সমাবেশের জন্য একটি শক্ত ভিত্তি স্থাপন করাবায়ুবিদ্যুৎ ক্ষেত্রে,এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জের জন্য উচ্চ-নির্ভুলতা মেশিনিং পরিষেবা সরবরাহ করে। একটি সমালোচনামূলক প্রক্রিয়া যা নিশ্চিত করে যে এই উপাদানগুলি কঠোর পরিবেশগত অবস্থার প্রতিরোধ করতে পারে (উদাহরণস্বরূপ, শক্তিশালী বাতাস, তাপমাত্রার পরিবর্তন) । সেতু নির্মাণ প্রকল্পে, সরঞ্জামগুলি সেতুর গ্রিড এবং সমর্থন ব্র্যাকেটগুলি প্রক্রিয়া করে; এটি,স্থিতিশীল এবং দীর্ঘস্থায়ী সংযোগের গঠন নিশ্চিত করেএই সংযোগগুলি সেতুর দীর্ঘায়িত পরিষেবা জীবন জুড়ে গতিশীল বোঝা বহন করার জন্য ডিজাইন করা হয়েছে।
