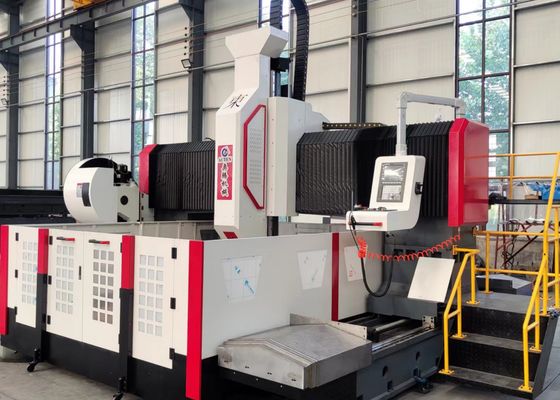

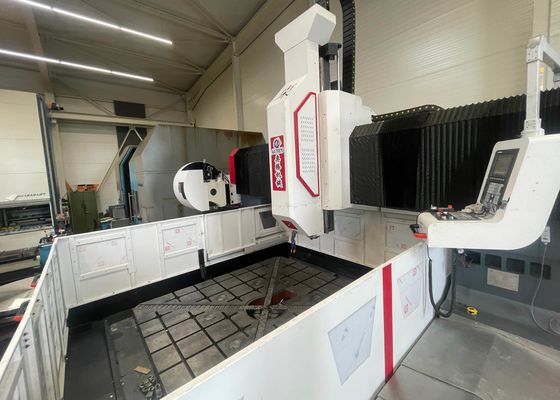

3000x1600মিমি ওয়ার্কপিস সাইজের ড্রিলিং এবং মিলিং মেশিন মডেল PHD3016 70মিমি সর্বোচ্চ ড্রিলিং ব্যাস

3000x1600 মিমি ওয়ার্কপিস সাইজের ড্রিলিং এবং মিলিং মেশিন মডেল PHD3016 70 মিমি সর্বোচ্চ ড্রিলিং ব্যাস

অ্যাপ্লিকেশন:

এই CNC গ্যান্ট্রি প্লেট এবং ফ্ল্যাঞ্জ ড্রিলিং সরঞ্জাম প্লেট/কাঠামোগত উপাদানগুলির ড্রিলিং, চ্যাম্পারিং, টেপিং এবং মিলিংয়ের জন্য ডিজাইন করা হয়েছে।

এটি প্রধানত কার্যকরী অপারেটিং সীমার মধ্যে পুরুত্ব সহ ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং প্লেট সহ ওয়ার্কপিসের উচ্চ-দক্ষতা ড্রিলিংয়ের জন্য তৈরি করা হয়েছে। এটি একক-উপাদান অংশ এবং যৌগিক উভয় উপকরণে থ্রু হোল এবং অন্ধ গর্ত ড্রিলিং করতে সক্ষম করে। মেশিন টুলের মেশিনিং প্রক্রিয়াগুলি ডিজিটালভাবে নিয়ন্ত্রিত হয়, যা ব্যতিক্রমী অপারেশনাল সুবিধা নিশ্চিত করে। এটি একাধিক প্রকার এবং বৃহৎ-ভলিউম ব্যাচ জুড়ে স্বয়ংক্রিয়, উচ্চ-নির্ভুলতা উত্পাদন সমর্থন করে।

স্পেসিফিকেশন:

পণ্যের বৈশিষ্ট্য

1. ওয়ার্কবেঞ্চ
ধূসর ঢালাই লোহা (HT250) দিয়ে তৈরি, ওয়ার্কবেঞ্চটি ডবল টেম্পারিং এবং কম্পনমূলক স্ট্রেস রিলিফ ট্রিটমেন্টের মধ্য দিয়ে যায়, যা চমৎকার দৃঢ়তা এবং মাত্রিক স্থিতিশীলতা প্রদান করে। এর কাজের পৃষ্ঠে একটি সমন্বিত ঢালাই কাঠামো রয়েছে।

2. মুভেবেল গ্যান্ট্রি
ধূসর ঢালাই লোহা (HT250) দিয়ে তৈরি, মুভেবেল গ্যান্ট্রিতে দুটি সেট অতি-উচ্চ লোড-বহনকারী রোলিং লিনিয়ার গাইডওয়ে, এক সেট নির্ভুল বল স্ক্রু এবং একটি সার্ভো মোটর রয়েছে—পাওয়ার হেড স্লাইডকে Y-অক্ষ হিসাবে কনফিগার করে। ড্রিলিং পাওয়ার হেড কো-ডিরেকশনাল মুভমেন্টের জন্য পাওয়ার হেড স্লাইড প্লেটে মাউন্ট করা হয়। গ্যান্ট্রি ট্রাভার্সাল সার্ভো মোটরের মাধ্যমে সম্পন্ন হয়, যা একটি নির্ভুল কাপলিংয়ের মাধ্যমে বল স্ক্রুটির ঘূর্ণন ঘটায়।

3. মুভেবেল স্যাডেল
মুভেবেল স্যাডেলে একটি নির্ভুল ঢালাই লোহার কাঠামো রয়েছে। এটি দুটি সেট অতি-উচ্চ লোড-বহনকারী CNC হার্ড-রেল স্লাইডিং টেবিল, এক সেট নির্ভুল বল স্ক্রু অ্যাসেম্বলি এবং একটি উচ্চ-নির্ভুলতা প্ল্যানেটারি রিডুসার দিয়ে সজ্জিত যা একটি সার্ভো মোটরের সাথে যুক্ত—যা Z-অক্ষের সাথে পাওয়ার হেডটিকে সরানোর জন্য চালিত করে। এই কনফিগারেশনটি পাওয়ার হেডকে দ্রুত ফিড, ওয়ার্কিং ফিড, দ্রুত প্রত্যাহার এবং থামার মতো ক্রিয়াগুলি করতে সক্ষম করে, স্বয়ংক্রিয় চিপ ব্রেকিং, চিপ অপসারণ এবং বিরতি কার্যকারিতা অন্তর্ভুক্ত করে।

4. ট্রান্সমিশন সিস্টেম
এই সরঞ্জামটি তাইওয়ানিজ HIWIN গাইড রেল এবং স্লাইডিং ব্লকগুলিকে একত্রিত করে একটি উচ্চ-নির্ভুলতা কনফিগারেশন গ্রহণ করে, যা মসৃণ অপারেশন নিশ্চিত করে এবং ভারী-লোড বহন ক্ষমতাকে উল্লেখযোগ্যভাবে বৃদ্ধি করে।
X-অক্ষ এবং Z-অক্ষ উভয়ই দুটি রোলিং লিনিয়ার গাইড রেল দিয়ে সজ্জিত, যা যথাক্রমে ট্রান্সভার্স এবং অনুদৈর্ঘ্য গতির জন্য গাইডিং এবং লোড-বহনকারী রেল হিসাবে কাজ করে। এই ডিজাইনটি উচ্চ-গতির ড্রিলিং অপারেশনের প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করে। ট্রান্সমিশনের জন্য, X-অক্ষ এবং Z-অক্ষ উভয়ই নির্ভুল লিনিয়ার গতি অর্জনের মাধ্যমে ঘূর্ণনে নির্ভুল বল স্ক্রু চালাতে AC সার্ভো মোটর ব্যবহার করে।

ফ্ল্যাঞ্জ এবং কার্বন স্টিলের জন্য CNC গ্যান্ট্রি-টাইপ ড্রিলিং, মার্কিং এবং মিলিং মেশিন একটি উচ্চ-পারফরম্যান্স শিল্প সরঞ্জাম, যা প্লেট-টাইপ উপাদান এবং কাঠামোগত অংশগুলির নির্ভুল মেশিনিংয়ের জন্য সতর্কতার সাথে ডিজাইন করা হয়েছে। এই সরঞ্জামটি ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেট সহ ওয়ার্কপিস প্রক্রিয়া করার জন্য কাস্টমাইজ করা হয়েছে, যার একটি মৌলিক প্রয়োজনীয়তা হল এই ধরনের ওয়ার্কপিসের পুরুত্ব মেশিনের নির্দিষ্ট কার্যকরী মেশিনিং রেঞ্জের সাথে সম্পূর্ণরূপে সঙ্গতিপূর্ণ।

ইস্পাত কাঠামো ওয়ার্কশপে, এই সরঞ্জাম কাঠামোগত প্লেট এবং সংযোগকারী উপাদানগুলির জন্য নির্ভুল ড্রিলিং এবং মিলিং সরবরাহ করে, যার ফলে ইস্পাত ফ্রেমওয়ার্কের স্থিতিশীল সমাবেশের জন্য একটি শক্তিশালী ভিত্তি স্থাপন করা হয়। বায়ু শক্তি খাতের জন্য, এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জের জন্য উচ্চ-নির্ভুলতা মেশিনিং সমাধান সরবরাহ করে—একটি অপরিহার্য প্রক্রিয়া যা এই উপাদানগুলি কঠোর পরিবেশগত পরিস্থিতি (যেমন, তীব্র বাতাস, তাপমাত্রার ওঠানামা) সহ্য করতে পারে তা নিশ্চিত করে। ব্রিজ নির্মাণ প্রকল্পে, সরঞ্জামটি ব্রিজ গার্ডার এবং সাপোর্ট ব্র্যাকেট প্রক্রিয়া করে, যা ব্রিজের দীর্ঘ পরিষেবা জীবনে ডাইনামিক লোড সহ্য করার জন্য ডিজাইন করা স্থিতিশীল, টেকসই সংযোগগুলির গঠন নিশ্চিত করে।
