13000x1000 মিমি ওয়ার্কপিসের আকার সিএনসি ধাতব শীট ড্রিলিং এবং ফ্রিলিং মেশিন M3-M10 ট্যাপিং ব্যাসার্ধ

13000x1000 মিমি ওয়ার্কপিসের আকার সিএনসি ধাতব শীট ড্রিলিং এবং ফ্রিলিং মেশিন M3-M10 ট্যাপিং ব্যাসার্ধ

প্রয়োগ:

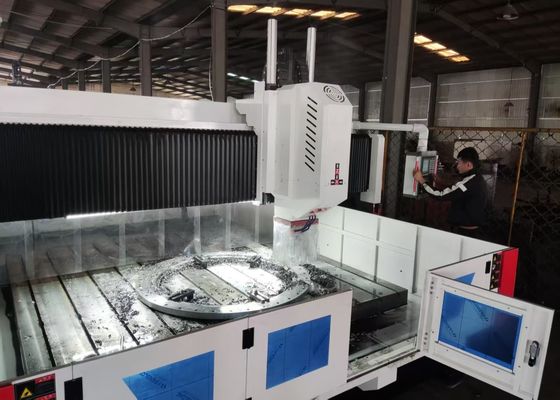

এই সিএনসি গ্যান্ট্রি প্লেট শীট ধাতু ড্রিলিং এবং ফ্রিজিং সরঞ্জামগুলি মূলত প্লেট এবং কাঠামোগত উপাদানগুলিতে ড্রিলিং, চ্যামফারিং, ট্যাপিং, ফ্রিজিং এবং বোরিং প্রক্রিয়া সম্পাদনের জন্য ডিজাইন করা হয়েছে।এটি ফ্ল্যাঞ্জ সহ ওয়ার্কপিসের জন্য দক্ষ হোল ড্রিলিং পারফরম্যান্স সরবরাহ করে, ডিস্ক, রিং এবং প্লেট যার বেধ তার কার্যকর অপারেটিং পরিসীমা মধ্যে পড়ে। গর্ত এবং অন্ধ গর্ত মাধ্যমে machined করতে সক্ষম,এটি একক উপাদান উপাদান এবং যৌগিক উপাদান উভয় সঙ্গে সামঞ্জস্যপূর্ণডিজিটাল কন্ট্রোল প্রযুক্তির বৈশিষ্ট্যযুক্ত, মেশিন টুল ব্যতিক্রমী অপারেশন সুবিধা নিশ্চিত করে। এটি স্বয়ংক্রিয়, স্বয়ংক্রিয়, স্বয়ংক্রিয়, স্বয়ংক্রিয়, স্বয়ংক্রিয়, স্বয়ংক্রিয়, স্বয়ংক্রিয়, স্বয়ংক্রিয়, স্বয়ংক্রিয়, স্বয়ংক্রিয়, স্বয়ংক্রিয়, স্বয়ংক্রিয়, স্বয়ংক্রিয়, স্বয়ংক্রিয়, স্বয়ংক্রিয়, স্বয়ংক্রিয়, স্বয়ংক্রিয়, স্বয়ংক্রিয়,বড় আকারের উত্পাদন দৃশ্যকল্পে বিভিন্ন পণ্যের উচ্চ নির্ভুলতা উত্পাদন.

স্পেসিফিকেশনঃ

পণ্যের বৈশিষ্ট্য

1বিছানা এবং কাজের টেবিল:
বিছানা এবং কাজের টেবিলটি ধূসর লোহা (HT250) ব্যবহার করে ইন্টিগ্রেটেড কাস্টমস হিসাবে নির্মিত হয়, যা সেকেন্ডারি অ্যানিলিং এবং বয়স্ক চিকিত্সার শিকার হয়,এবং উচ্চতর গতিশীল এবং স্ট্যাটিক অনমনীয়তা গ্যারান্টি দিতে যথার্থ যন্ত্রপাতি দিয়ে শেষ, কোন বিকৃতি নিশ্চিত করে। ওয়ার্কটেবিলের পৃষ্ঠটি একটি অপ্টিমাইজড বিন্যাসে সুনির্দিষ্টভাবে মেশিনযুক্ত টি-স্লট দিয়ে সজ্জিত, যা ওয়ার্কপিসের নিরাপদ clamping সহজতর করে।বিছানা বেস উভয় পক্ষের উপর দুই উচ্চ নির্ভুলতা রৈখিক গাইডওয়েস দিয়ে সজ্জিত করা হয়, গাইডওয়ে স্লাইড জুড়ে শক্তির সমান বিতরণ নিশ্চিত করে এবং মেশিন টুলের অনমনীয়তা পাশাপাশি তার টান এবং সংকোচন প্রতিরোধের উল্লেখযোগ্যভাবে উন্নত করে।ড্রাইভ সিস্টেম দ্বৈত পার্শ্বীয় actuation জন্য স্পষ্টতা বল স্ক্রু সঙ্গে জোড়া এসি servo মোটর ব্যবহার করে, যা গ্যারেন্ট্রিকে Y- অক্ষ বরাবর অতিক্রম করতে সক্ষম করে। নিয়মিত বোল্টগুলি বিছানার ভিত্তিতে কৌশলগতভাবে অবস্থিত,বিছানা এবং কাজের টেবিলের অনুভূমিক সারিবদ্ধতা সহজেই ক্যালিব্রেশন করার অনুমতি দেয়.

2মোবাইল গ্যান্ট্রি:
সঞ্চালনযোগ্য স্যাডল একটি যথার্থ কাস্ট আয়রন কাঠামোগত উপাদান, চারটি উচ্চ-লোড বহনকারী সিএনসি লিনিয়ার গাইড স্লাইড, একটি যথার্থ বল স্ক্রু সমাবেশ,এবং একটি সার্ভো মোটরের সাথে সংযুক্ত একটি উচ্চ-নির্ভুলতা গ্রহীয় হ্রাসকারীএটি একটি নাইট্রোজেন ব্যালেন্সিং সিলিন্ডার দিয়ে সজ্জিত, যা শক্তি মাথা ওজন counterbalance, স্ক্রু উপর লোড কমাতে, স্ক্রু এর সেবা জীবন প্রসারিত,এবং ড্রিলিং শক্তি মাথা Z-অক্ষ বরাবর সরানো চালনাএই কনফিগারেশনটি স্বয়ংক্রিয় চিপ ব্রেকিং, চিপ অপসারণ এবং বিরতি কার্যকারিতা অন্তর্ভুক্ত করার সময় দ্রুত অগ্রগতি, কাজ ফিড, দ্রুত প্রত্যাহার এবং থামার মতো ক্রিয়াকলাপ সক্ষম করে।

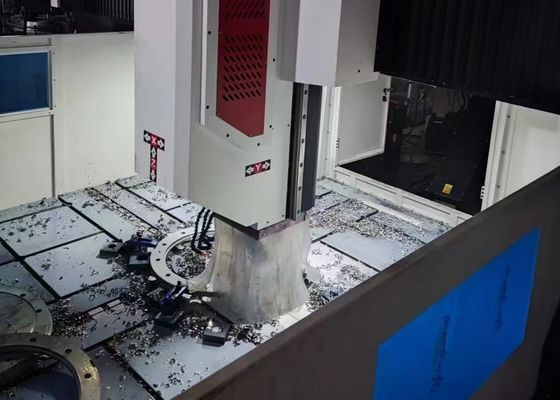

3ড্রিলিং পাওয়ার হেডঃ
ড্রিলিং পাওয়ার হেড একটি বিশেষ সার্ভো স্পিন্ডল মোটর দিয়ে সজ্জিত করা হয়,যা স্পিড কমানোর জন্য একটি দাঁতযুক্ত সিঙ্ক্রোনস বেল্ট ব্যবহার করে এবং একটি বিশেষ সুনির্দিষ্ট স্পিন্ডল চালানোর জন্য টর্ক পরিবর্ধন করেস্পিন্ডলটি ছয়টি সারির জাপানি কৌণিক যোগাযোগের লেয়ারের ব্যবস্থা (সামনে চারটি, পিছনে দুটি) ধাপে ধাপে গতি সামঞ্জস্য করতে সক্ষম করে।এটি একটি বায়ুসংক্রান্ত টুল পরিবর্তন সিস্টেম দিয়ে সজ্জিত করা হয়, দ্রুত এবং সুবিধাজনক টুল প্রতিস্থাপন সহজতর। ফিড গতি একটি servo মোটর এবং বল স্ক্রু সমাবেশ দ্বারা চালিত হয়।এক্স এবং ওয়াই অক্ষগুলির মধ্যে আন্তঃসংযোগের ক্ষমতা রয়েছে এবং রৈখিক এবং বৃত্তাকার অন্তর্ভুক্তি ফাংশন অর্জনের জন্য অর্ধ-বন্ধ লুপ নিয়ন্ত্রণ ব্যবহার করে. স্পিন্ডল শেষটি একটি BT50 কোপযুক্ত গর্তের সাথে ডিজাইন করা হয়েছে এবং একটি উচ্চ-গতির ঘূর্ণন জয়েন্টের সাথে একীভূত করা হয়েছে, যা কেন্দ্রীয় জল শীতলকরণের সাথে উচ্চ-গতির ইউ-ড্রিল মেশিনিংকে সক্ষম করে।

5ট্রান্সমিশন সিস্টেম:
তাইওয়ান থেকে আমদানি করা গাইড রেল এবং একটি উচ্চ-নির্ভুল স্লাইডার ডিজাইন অন্তর্ভুক্ত করে, ট্রান্সমিশন সিস্টেম ভারী লোড হ্যান্ডলিং ক্ষমতা উন্নত করার সময় মসৃণ অপারেশন নিশ্চিত করে।

সিএনসি গ্যান্ট্রি টাইপ ড্রিলিং, মার্কিং, এবং ফ্ল্যাঞ্জ এবং কার্বন ইস্পাতের জন্য ফ্রিলিং মেশিন একটি উচ্চ-কার্যকারিতা শিল্প সরঞ্জাম হিসাবে দাঁড়িয়েছে,প্ল্যাট টাইপ উপাদান এবং কাঠামোগত অংশের যথার্থ যন্ত্রপাতি জন্য সাবধানে ডিজাইন. এই যন্ত্রটি কাস্টমাইজড ডিজাইন করা হয়েছে যেমন ফ্ল্যাঞ্জ, ডিস্ক, রিং, এবং সমতল প্লেট হিসাবে workpieces প্রক্রিয়া করার জন্য,একটি মূল প্রয়োজনীয়তা যে এই workpieces এর বেধ কঠোরভাবে মেশিনের নির্দিষ্ট কার্যকর যন্ত্রপাতি পরিসীমা মেনে চলে.

ইস্পাত কাঠামোর কর্মশালায় এই সরঞ্জামগুলি কাঠামোগত প্লেট এবং সংযোগকারী উপাদানগুলির জন্য নির্ভুলতা ড্রিলিং এবং ফ্রিলিং সরবরাহ করে,ইস্পাত কাঠামোর স্থিতিশীল সমাবেশের জন্য একটি শক্ত ভিত্তি স্থাপন করাবায়ু শক্তি ক্ষেত্রে,এটি বায়ু টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জের জন্য উচ্চ-নির্ভুলতা মেশিনিং সমাধান সরবরাহ করে।উদাহরণস্বরূপ, শক্তিশালী বাতাস, তাপমাত্রার পরিবর্তন) । সেতু নির্মাণ প্রকল্পের জন্য, সরঞ্জামগুলি সেতু গ্রিড এবং সমর্থন ব্র্যাকেটগুলি প্রক্রিয়া করে, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল, স্থিতিশীল।সেতুর দীর্ঘায়িত সেবা জীবন জুড়ে গতিশীল লোড সহ্য করার জন্য ডিজাইন করা টেকসই সংযোগ.
