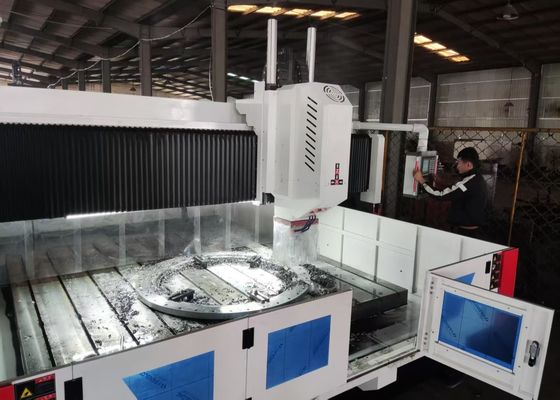

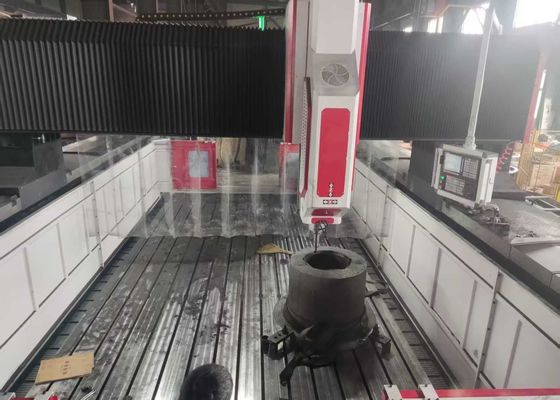

২ পিস ড্রিলিং পাওয়ার হেড ডাবল স্পিন্ডল সিএনসি ড্রিলিং মিলিং মেশিন ৩০~৬০০০আর/মিনিট স্পিন্ডল স্পিড
প্রয়োগ:
এই সিএনসি গ্যান্ট্রি-টাইপ শীট মেটাল ড্রিলিং এবং মিলিং মেশিনটি বিশেষভাবে প্লেট ওয়ার্কপিস এবং স্ট্রাকচারাল কম্পোনেন্টগুলিতে ড্রিলিং, চ্যামফারিং, ট্যাপপিং, মিলিং এবং বোরিং অপারেশন পরিচালনার জন্য তৈরি করা হয়েছে। এটি ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং প্লেটের মতো ওয়ার্কপিসগুলির জন্য উচ্চ-দক্ষতা সম্পন্ন হোল-মেশিনিং ক্ষমতা সরবরাহ করে যা এর নির্দিষ্ট পুরুত্বের সীমার মধ্যে পড়ে। সরঞ্জামটি থ্রু হোল এবং ব্লাইন্ড হোল প্রক্রিয়াকরণে সক্ষম এবং একক-উপাদান এবং যৌগিক-উপাদান উভয় উপাদানের সাথে সামঞ্জস্যপূর্ণ। উন্নত নিউমেরিক্যাল কন্ট্রোল প্রযুক্তি সহ সজ্জিত, এই মেশিন টুলটি উন্নত অপারেশনাল সুবিধা প্রদান করে এবং বৃহৎ আকারের উৎপাদন পরিবেশে বিস্তৃত পণ্যের স্বয়ংক্রিয়, উচ্চ-নির্ভুল উৎপাদন সক্ষম করে।
স্পেসিফিকেশন:
| ওয়ার্কপিস সাইজ |
দৈর্ঘ্যxপ্রস্থ |
১৩০০০x১০০০ মিমি |
| গ্যান্ট্রি উচ্চতা |
৬০০ মিমি (এটি ফাউন্ডেশন অনুযায়ীও নির্ধারণ করা যেতে পারে)
|
| ওয়ার্কবেঞ্চ |
টি-স্লট প্রস্থ |
২৮মিমি |
| ড্রিলিং পাওয়ার হেড |
পরিমাণ |
২ |
| স্পিন্ডল টেপার |
বিটি৪০-১৫০ |
|
সর্বোচ্চ ড্রিলিং ব্যাস
(সাধারণ কার্বন ইস্পাত)
|
φ৩০ মিমি |
| ট্যাপিং ব্যাস |
এম৩-এম১০ |
| স্পিন্ডল স্পিড |
৩০~৬০০০ আর/মিনিট |
| সার্ভো স্পিন্ডল মোটর পাওয়ার |
৭.৫ কিলোওয়াট |
| স্পিন্ডল এর নিচের প্রান্ত থেকে ওয়ার্কটেবল পর্যন্ত দূরত্ব |
২০০-৬০০মিমি |
|
পাওয়ার হেডের পার্শ্বীয় চলাচল(এক্স অক্ষ)
|
সর্বোচ্চ অনুভূমিক স্ট্রোক |
১০০০ মিমি |
| পার্শ্বীয় চলাচলের গতি |
০~৮ আর/মিনিট |
| পার্শ্বীয় চলাচলের জন্য সার্ভো মোটর পাওয়ার |
২.৪ কিলোওয়াট |
|
গ্যান্ট্রি অনুদৈর্ঘ্য চলাচল (ওয়াই অক্ষ)
|
সর্বোচ্চ ফিড স্ট্রোক |
১৩০00 মিমি |
| ফিড মুভিং স্পিড |
০~৮ মি/মিনিট |
| ফিড সার্ভো মোটর পাওয়ার |
২x২.৪ কিলোওয়াট |
| উল্লম্ব র্যাম ফিড মোশন (জেড অক্ষ) |
সর্বোচ্চ স্ট্রোক |
৩০০ মিমি |
| মুভিং স্পিড |
০~৫ মি/মিনিট |
| সার্ভো মোটর পাওয়ার |
৭.৫ কিলোওয়াট (ব্রেক) |
| তিন-অক্ষ পজিশনিং নির্ভুলতা |
এক্স/ওয়াই/জেড/এ/বি/সি |
±০.০১৫/১০০০মিমি |
| তিন-অক্ষ পুনরাবৃত্তি পজিশনিং নির্ভুলতা |
এক্স/ওয়াই/জেড/এ/বি/সি |
±০.০1/১০০০মিমি |
| সামগ্রিক আকার |
দৈর্ঘ্যxপ্রস্থxউচ্চতা |
১৩০০০x৩০০০x২৫০০ মিমি |
পণ্যের বৈশিষ্ট্য
১. ট্রান্সমিশন সিস্টেম:
তাইওয়ান-উৎস থেকে প্রাপ্ত গাইড রেল এবং একটি উচ্চ-নির্ভুল স্লাইডার কনফিগারেশন গ্রহণ করে, যা মসৃণ অপারেশনাল পারফরম্যান্স এবং উন্নত হেভি-লোড বহন ক্ষমতা নিশ্চিত করে।
১)। এক্স-অক্ষ দুটি রোলিং লিনিয়ার গাইড রেলকে পার্শ্বীয় গাইডেন্স এবং লোড-বহনকারী রেল হিসাবে অন্তর্ভুক্ত করে, যা উচ্চ-গতির ড্রিলিং অপারেশনাল চাহিদা পূরণ করে। এক্স-অক্ষ ট্রান্সমিশনের জন্য, একটি এসি সার্ভো মোটর একটি নির্ভুল বল স্ক্রুকে চালিত করতে ব্যবহৃত হয়, যা রৈখিক গতি সক্ষম করে।
২)। ওয়াই-অক্ষ প্রতিটি দিকে দুটি হেভি-ডিউটি রোলিং লিনিয়ার গাইড রেল দিয়ে সজ্জিত, প্রতিটি গাইড রেলে তিনটি বর্গাকার রেল স্লাইডার লাগানো থাকে—যা সম্মিলিতভাবে ওয়াই-অক্ষ স্লাইডিং মেকানিজম গঠন করে। এই কাঠামোগত নকশা গ্যান্ট্রি ফ্রেমের উচ্চ অনমনীয়তা এবং শক্তির প্রয়োজনীয়তা পূরণ করে, যখন কম ঘর্ষণ সহগ, উচ্চ মুভমেন্টের গতি, উন্নত কম্পন ড্যাম্পিং পারফরম্যান্স এবং দীর্ঘ পরিষেবা জীবন সহ প্রযুক্তিগত সুবিধা প্রদান করে। এক্স-অক্ষ ড্রাইভের জন্য, ডুয়াল সার্ভো মোটর সিঙ্ক্রোনাস ড্রাইভ প্রযুক্তি গ্রহণ করা হয়: প্রতিটি দিকে একটি সার্ভো মোটর বল স্ক্রুকে সিঙ্ক্রোনাসভাবে চালিত করার জন্য কনফিগার করা হয়, যার ফলে গ্যান্ট্রি ফ্রেম সক্রিয় হয় এবং সিএনসি মেশিনিং অপারেশন উপলব্ধি হয়।
৩)। স্পিন্ডল হাউজিং চারটি হেভি-ডিউটি লিনিয়ার গাইড রেল দিয়ে সজ্জিত, যা ব্যতিক্রমী মোশন রিজিডিটি, উচ্চ পজিশনিং নির্ভুলতা এবং অসামান্য লো-স্পিড স্ট্যাবিলিটি প্রদান করে।
৩. স্বয়ংক্রিয় লুব্রিকেশন সিস্টেম এবং সুরক্ষা ব্যবস্থা:
এই মেশিন টুলটি তাইওয়ান-নির্মিত ভলিউমেট্রিক প্রেসার-ডিস্ট্রিবিউটিং স্বয়ংক্রিয় লুব্রিকেশন সিস্টেম দিয়ে সজ্জিত। এটি গাইড রেল, লিড স্ক্রু এবং গিয়ার র্যাক সহ সমস্ত চলমান উপাদানগুলিতে স্বয়ংক্রিয় লুব্রিকেশন সরবরাহ করে—কোনও কভারেজ গ্যাপ ছাড়াই, কার্যকরভাবে মেশিন টুলের পরিষেবা জীবন রক্ষা করে। সরঞ্জামটির এক্স-অক্ষ এবং ওয়াই-অক্ষ ডাস্ট-প্রুফ সুরক্ষা কভার দিয়ে সজ্জিত, যখন ওয়ার্কটেবলের চারপাশে জল-প্রতিরোধী স্প্ল্যাশ শিল্ড ইনস্টল করা হয়।
৪. ব্যাপক কেএনডি সিএনসি কন্ট্রোল সিস্টেম:
মোটরটি উচ্চ-নির্ভুল অ্যাবসোলিউট-ভ্যালু সিরিজ সার্ভো মোটর দ্বারা চালিত হয়। এটি একটি RS232 ইন্টারফেস এবং একটি চাইনিজ-ভাষা অপারেটিং ইন্টারফেস সহ একটি কালার ডিসপ্লে স্ক্রিন দিয়ে সজ্জিত, একই সাথে অন-সাইট এবং বাহ্যিক ইউএসবি ইনপুট কার্যকারিতা সমর্থন করে।
এই উচ্চ-কার্যকারিতা সম্পন্ন সিএনসি গ্যান্ট্রি প্লেট শীট মেটাল ড্রিলিং এবং মার্কিং শিল্প সরঞ্জামটি প্লেট-টাইপ কম্পোনেন্ট এবং স্ট্রাকচারাল পার্টসের নির্ভুল মেশিনিংয়ের জন্য যত্ন সহকারে তৈরি করা হয়েছে। বিশেষভাবে ফ্ল্যাঞ্জ, ডিস্ক, রিং এবং ফ্ল্যাট প্লেটের মতো ওয়ার্কপিস প্রক্রিয়াকরণের জন্য তৈরি, এতে একটি মূল প্রয়োজনীয়তা রয়েছে যে এই ধরনের ওয়ার্কপিসের পুরুত্ব অবশ্যই মেশিনের নির্দিষ্ট কার্যকর মেশিনিং প্যারামিটারগুলির সাথে কঠোরভাবে সামঞ্জস্যপূর্ণ হতে হবে।
ইস্পাত কাঠামো কর্মশালায়, এই সরঞ্জামটি কাঠামোগত প্লেট এবং সংযোগকারী উপাদানগুলির জন্য নির্ভুল ড্রিলিং এবং মিলিং অপারেশন সরবরাহ করে, যার ফলে ইস্পাত কাঠামোর স্থিতিশীল সমাবেশের জন্য একটি শক্তিশালী ভিত্তি স্থাপন করা হয়। বায়ু শক্তি খাতে, এটি উইন্ড টারবাইন টাওয়ার এবং ফ্ল্যাঞ্জগুলির জন্য উচ্চ-নির্ভুল মেশিনিং সমাধান সরবরাহ করে—একটি অপরিহার্য প্রক্রিয়া যা নিশ্চিত করে যে এই উপাদানগুলি কঠোর পরিবেশগত অবস্থার (যেমন, শক্তিশালী বাতাস, তাপমাত্রার ওঠানামা) প্রতিরোধ করতে সক্ষম। সেতু নির্মাণ প্রকল্পের জন্য, সরঞ্জামটি ব্রিজ গার্ডার এবং সাপোর্ট ব্র্যাকেটগুলি প্রক্রিয়া করে, স্থিতিশীল, টেকসই সংযোগ তৈরি করতে সক্ষম করে যা সেতুর দীর্ঘ পরিষেবা জীবন জুড়ে গতিশীল লোড বহন করার জন্য প্রকৌশলী করা হয়েছে।
